Branchement freebox V6 baie de brassage
Fermé
captainchris
Messages postés
8
Date d'inscription
lundi 10 janvier 2011
Statut
Membre
Dernière intervention
5 mars 2017
-
27 févr. 2017 à 18:54
brupala Messages postés 109416 Date d'inscription lundi 16 juillet 2001 Statut Membre Dernière intervention 19 avril 2024 - 5 mars 2017 à 17:31
brupala Messages postés 109416 Date d'inscription lundi 16 juillet 2001 Statut Membre Dernière intervention 19 avril 2024 - 5 mars 2017 à 17:31
A voir également:
- Branchement freebox V6 baie de brassage
- Allumer freebox sans télécommande ✓ - Forum Freebox
- Branchement freebox delta 10gb ✓ - Forum Freebox
- Mot de passe administrateur freebox - Forum SQL Server
- Freebox etape 6 ✓ - Forum Freebox
- Problème replay freebox 2023 ✓ - Forum Box et Streaming vidéo
5 réponses
brupala
Messages postés
109416
Date d'inscription
lundi 16 juillet 2001
Statut
Membre
Dernière intervention
19 avril 2024
13 618
Modifié par brupala le 27/02/2017 à 19:34
Modifié par brupala le 27/02/2017 à 19:34
Salut,
pourquoi as tu desserti une prise du brassage ?
pour voir si tous les fils sont bien reliés ?
Tu devrais brancher la prise adsl de ta box sur la prise modem du filtre maitre (c'est un filtre maitre le boitier que tu ne connais pas) au lieu de la prise test.

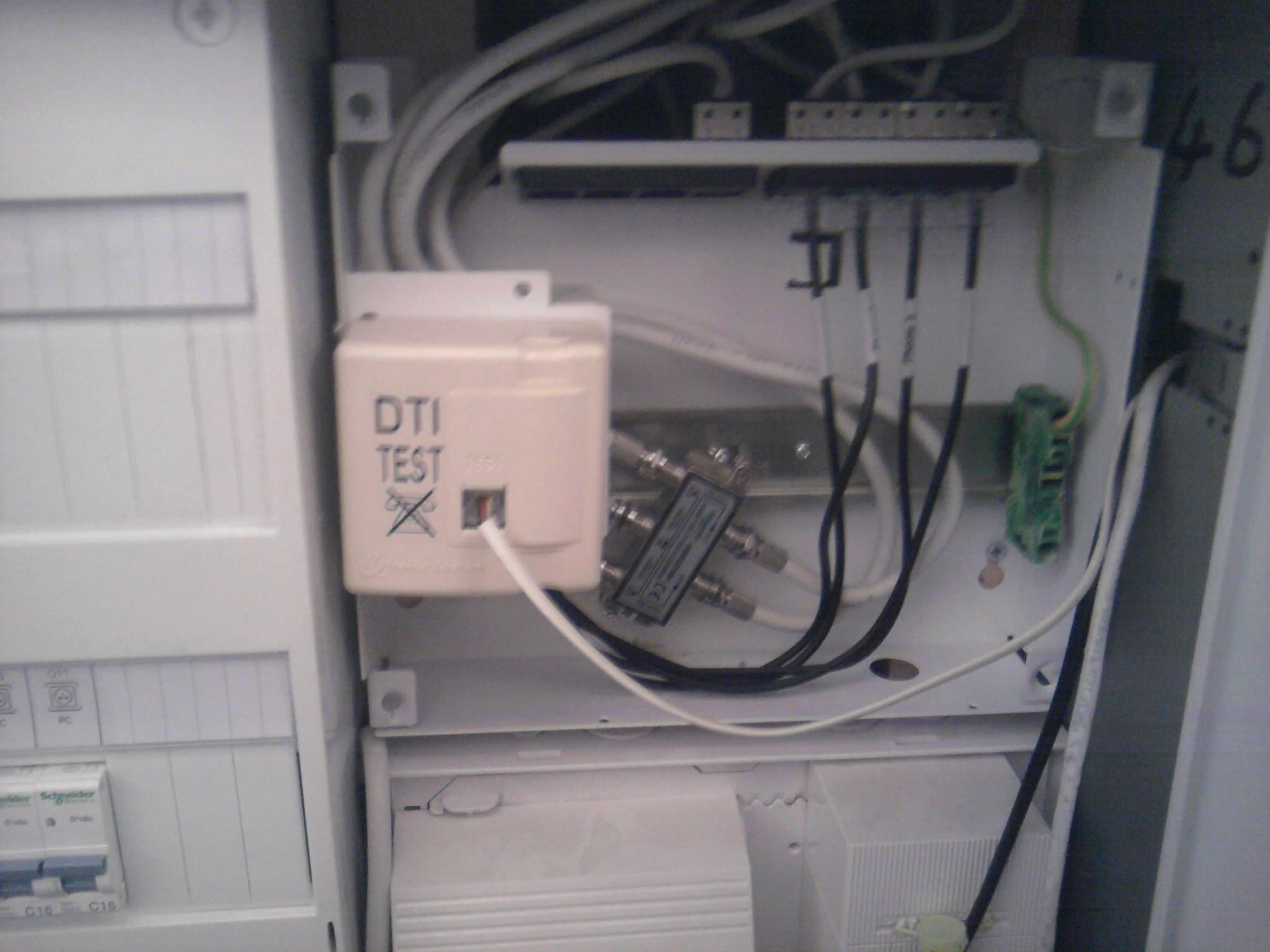

par contre, on ne voit pas ce filtre maitre, il est bien relié au DTI ?
si il faut branche un des câbles noirs qui sortent du DTI vers sa prise line (ligne).
Tu dois retirer les 4 câbles noirs qui sortent du DTI vers le brassage, ils ne servent qu'au téléphone, que tu n'as pas car je suppose que tu es en dégroupage total.
Ces câbles noirs, tu les remplace par des cordons RJ45 vers les ports ethernet de ta bosque.
et ... Voili Voilou Voila !
pourquoi as tu desserti une prise du brassage ?
pour voir si tous les fils sont bien reliés ?
Tu devrais brancher la prise adsl de ta box sur la prise modem du filtre maitre (c'est un filtre maitre le boitier que tu ne connais pas) au lieu de la prise test.
par contre, on ne voit pas ce filtre maitre, il est bien relié au DTI ?
si il faut branche un des câbles noirs qui sortent du DTI vers sa prise line (ligne).
Tu dois retirer les 4 câbles noirs qui sortent du DTI vers le brassage, ils ne servent qu'au téléphone, que tu n'as pas car je suppose que tu es en dégroupage total.
Ces câbles noirs, tu les remplace par des cordons RJ45 vers les ports ethernet de ta bosque.
et ... Voili Voilou Voila !
captainchris
Messages postés
8
Date d'inscription
lundi 10 janvier 2011
Statut
Membre
Dernière intervention
5 mars 2017
Modifié par brupala le 28/02/2017 à 20:05
Modifié par brupala le 28/02/2017 à 20:05
bonsoir brupala, j'ai essayé toutes les prises rj45 de la baie de brassage mais y a rien a faire est ce que les couleurs sont branchées dans le bon ordre( je n'ai pas trouvé de photos sur google).

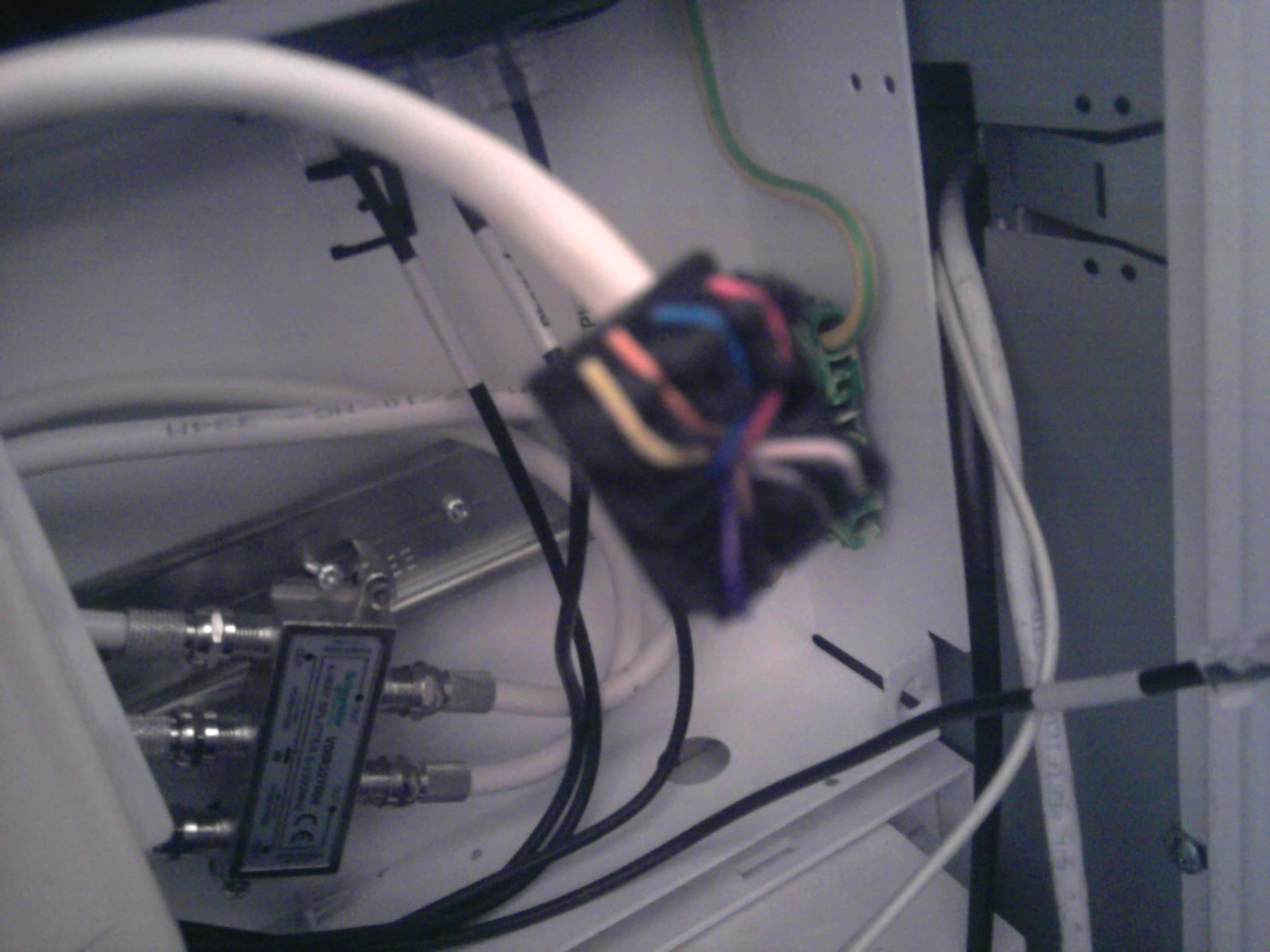

Alors pour le filtre maitre je pense qu'il y a un problème Sur mon connecteur rj11 (qui est branché sur le dti des photos) possède 4 fils alors que modem du filtre maître en possède que 2.

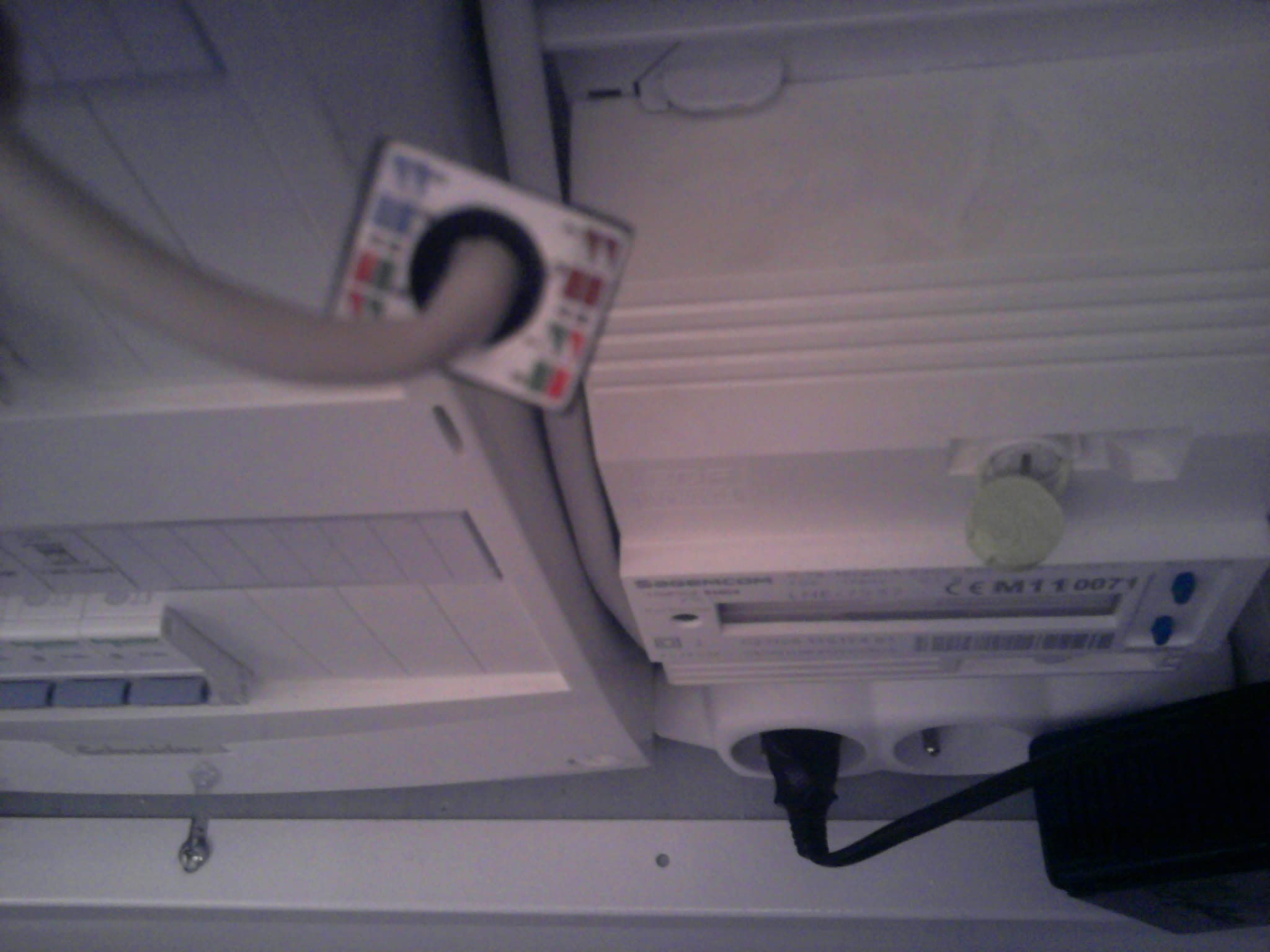

haut filtre maitre
bas filtre maitre
Alors pour le filtre maitre je pense qu'il y a un problème Sur mon connecteur rj11 (qui est branché sur le dti des photos) possède 4 fils alors que modem du filtre maître en possède que 2.
haut filtre maitre
bas filtre maitre
brupala
Messages postés
109416
Date d'inscription
lundi 16 juillet 2001
Statut
Membre
Dernière intervention
19 avril 2024
13 618
Modifié par brupala le 28/02/2017 à 20:26
Modifié par brupala le 28/02/2017 à 20:26
Gros bug pour poster des photos ce soir sur CCM :-(
Deux fils suffisent pour la ligne téléphonique, mais ils doivent être au bon endroit, au milieu de la prise.
voir ici.
et le câblage des RJ45 avec du câble PTT298
ou encore
Il va te falloir démonter tout ça et vérifier .
En fait les câbles noirs sortent du filtre maitre, pas du DTI, donc le filtre maitre est bien relié au DTI.
il doit y avoir un truc énorme dont tu passes à côté, car ça a l'air bien réalisé ton installation quand même.
si tu prends un des 4 câbles noirs, que tu le met sur la sortie modem et que tu le relies à l'adsl de ta box ?
vérifie quand même que le DTI est bien relié au filtre maitre, on ne voit pas bien sur tes photos.
Deux fils suffisent pour la ligne téléphonique, mais ils doivent être au bon endroit, au milieu de la prise.
voir ici.
et le câblage des RJ45 avec du câble PTT298
ou encore
Il va te falloir démonter tout ça et vérifier .
En fait les câbles noirs sortent du filtre maitre, pas du DTI, donc le filtre maitre est bien relié au DTI.
il doit y avoir un truc énorme dont tu passes à côté, car ça a l'air bien réalisé ton installation quand même.
si tu prends un des 4 câbles noirs, que tu le met sur la sortie modem et que tu le relies à l'adsl de ta box ?
vérifie quand même que le DTI est bien relié au filtre maitre, on ne voit pas bien sur tes photos.
captainchris
Messages postés
8
Date d'inscription
lundi 10 janvier 2011
Statut
Membre
Dernière intervention
5 mars 2017
2 mars 2017 à 20:27
2 mars 2017 à 20:27
C'est bon ça marche.
Le problème venait que les prises murales etaient mal cablées.
Merci beaucoup pour ton aide.
Le problème venait que les prises murales etaient mal cablées.
Merci beaucoup pour ton aide.
brupala
Messages postés
109416
Date d'inscription
lundi 16 juillet 2001
Statut
Membre
Dernière intervention
19 avril 2024
13 618
2 mars 2017 à 22:05
2 mars 2017 à 22:05
Super,
quel était le défaut à ton avis sur les prises ?
et au niveau filtre maitre ?
quel était le défaut à ton avis sur les prises ?
et au niveau filtre maitre ?
captainchris
Messages postés
8
Date d'inscription
lundi 10 janvier 2011
Statut
Membre
Dernière intervention
5 mars 2017
2 mars 2017 à 22:22
2 mars 2017 à 22:22
salut,
les fils etaient pas branchés sur les prises murales ou pas dans le bon ordre,
parcontre je pensais qu'en faisant ça la connection avec mes freepplugs serait meilleur mais c'est pire en fait.La TV saccade c'est une horreur...
Pour le filtre maitre, j'ai pas testé encore. j'essaierai demain
les fils etaient pas branchés sur les prises murales ou pas dans le bon ordre,
parcontre je pensais qu'en faisant ça la connection avec mes freepplugs serait meilleur mais c'est pire en fait.La TV saccade c'est une horreur...
Pour le filtre maitre, j'ai pas testé encore. j'essaierai demain
brupala
Messages postés
109416
Date d'inscription
lundi 16 juillet 2001
Statut
Membre
Dernière intervention
19 avril 2024
13 618
2 mars 2017 à 22:45
2 mars 2017 à 22:45
Comment as tu connecté tes freeplug ?
Normalement, ils ne serveur plus à la connexion, juste à l'alimentation, il faut débrancher la RJ45 dessus pour raccorder le boitier TV directement en ethernet à la prise murale.
Tu connais le débit de synchro de ta box ?
tu peux essayer un Pc à la place du boitier TV ?
Normalement, ils ne serveur plus à la connexion, juste à l'alimentation, il faut débrancher la RJ45 dessus pour raccorder le boitier TV directement en ethernet à la prise murale.
Tu connais le débit de synchro de ta box ?
tu peux essayer un Pc à la place du boitier TV ?
captainchris
Messages postés
8
Date d'inscription
lundi 10 janvier 2011
Statut
Membre
Dernière intervention
5 mars 2017
4 mars 2017 à 09:17
4 mars 2017 à 09:17
Oui, je me suis mal exprimé.J'ai bien branché le cable rj45 directement dans ma box et le plug sert juste pour alimenter le boitier en courant.
En passant par les freeplugs dans information réseau(freebox Player), je peux voir la connection entre chaque freeplugs, il me dit mauvais débit. En passant par la baie de brassage ça marche encore plus mal.
En passant par les freeplugs dans information réseau(freebox Player), je peux voir la connection entre chaque freeplugs, il me dit mauvais débit. En passant par la baie de brassage ça marche encore plus mal.
brupala
Messages postés
109416
Date d'inscription
lundi 16 juillet 2001
Statut
Membre
Dernière intervention
19 avril 2024
13 618
>
captainchris
Messages postés
8
Date d'inscription
lundi 10 janvier 2011
Statut
Membre
Dernière intervention
5 mars 2017
4 mars 2017 à 10:16
4 mars 2017 à 10:16
Le débit de synchro ADSL de ta box, il est de combien ? Et un PC à la place du boîtier TV , il fonctionne bien ?
Vous n’avez pas trouvé la réponse que vous recherchez ?
Posez votre question
captainchris
Messages postés
8
Date d'inscription
lundi 10 janvier 2011
Statut
Membre
Dernière intervention
5 mars 2017
5 mars 2017 à 17:20
5 mars 2017 à 17:20
Bonsoir Brupala,

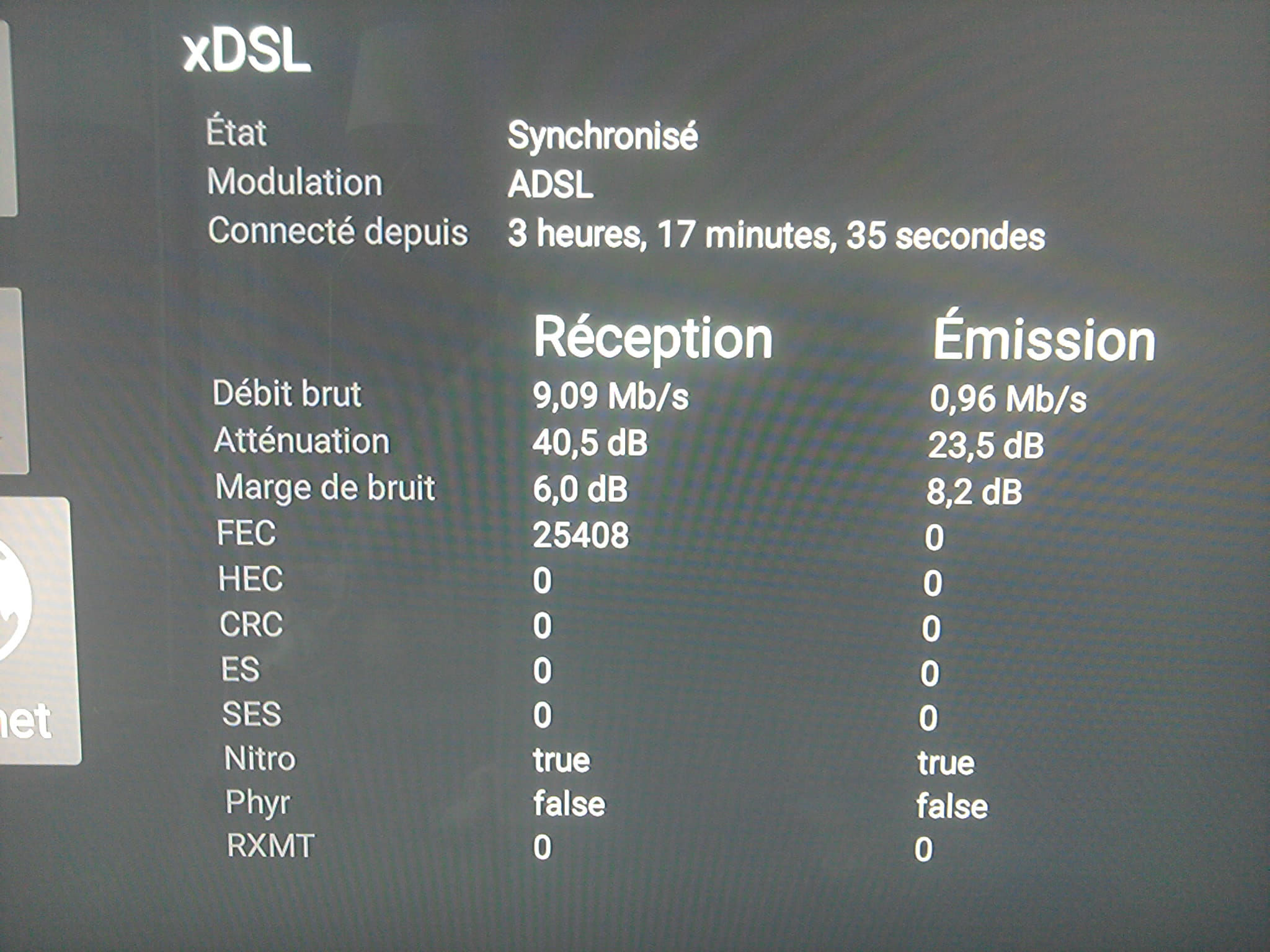

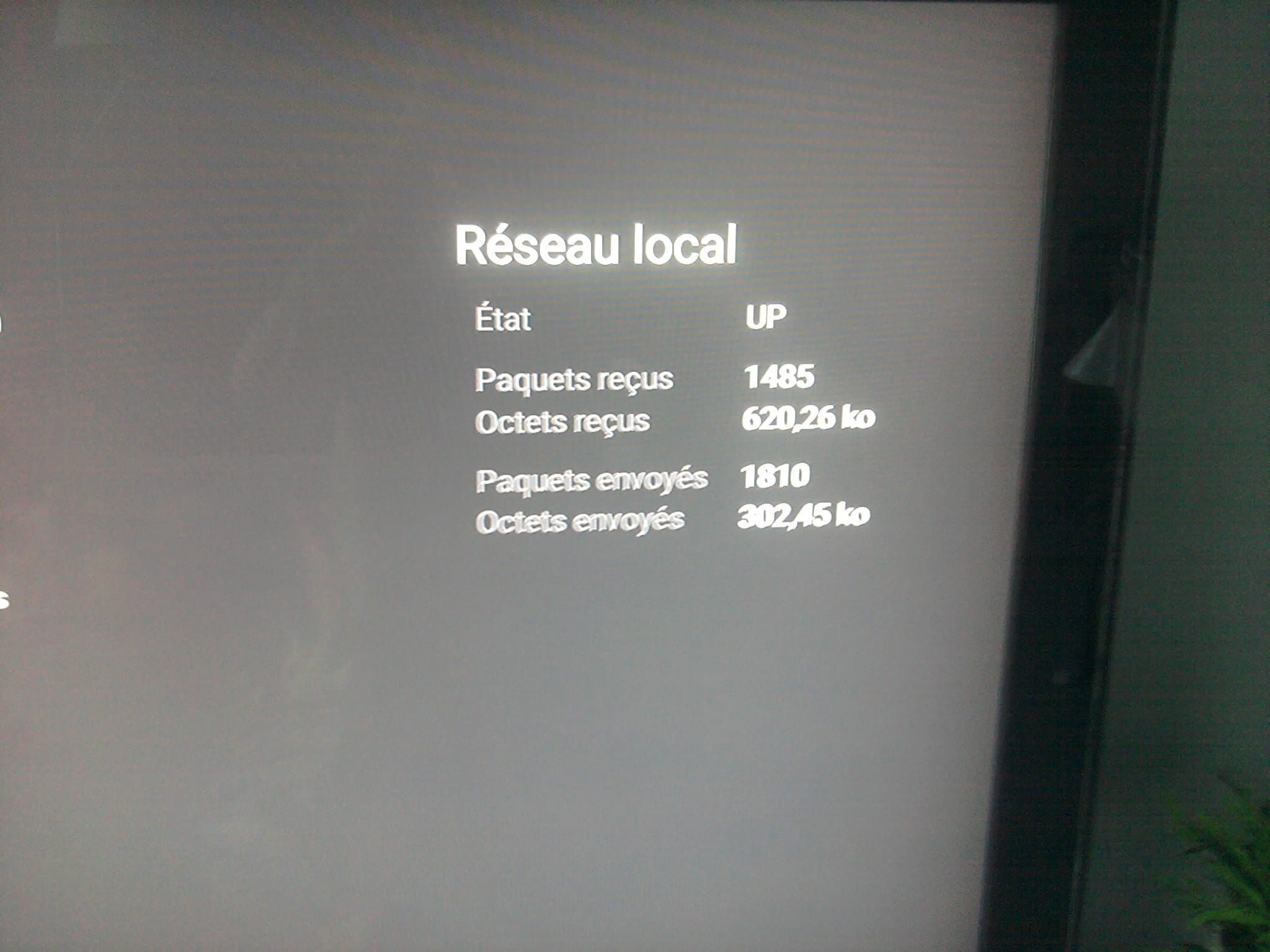

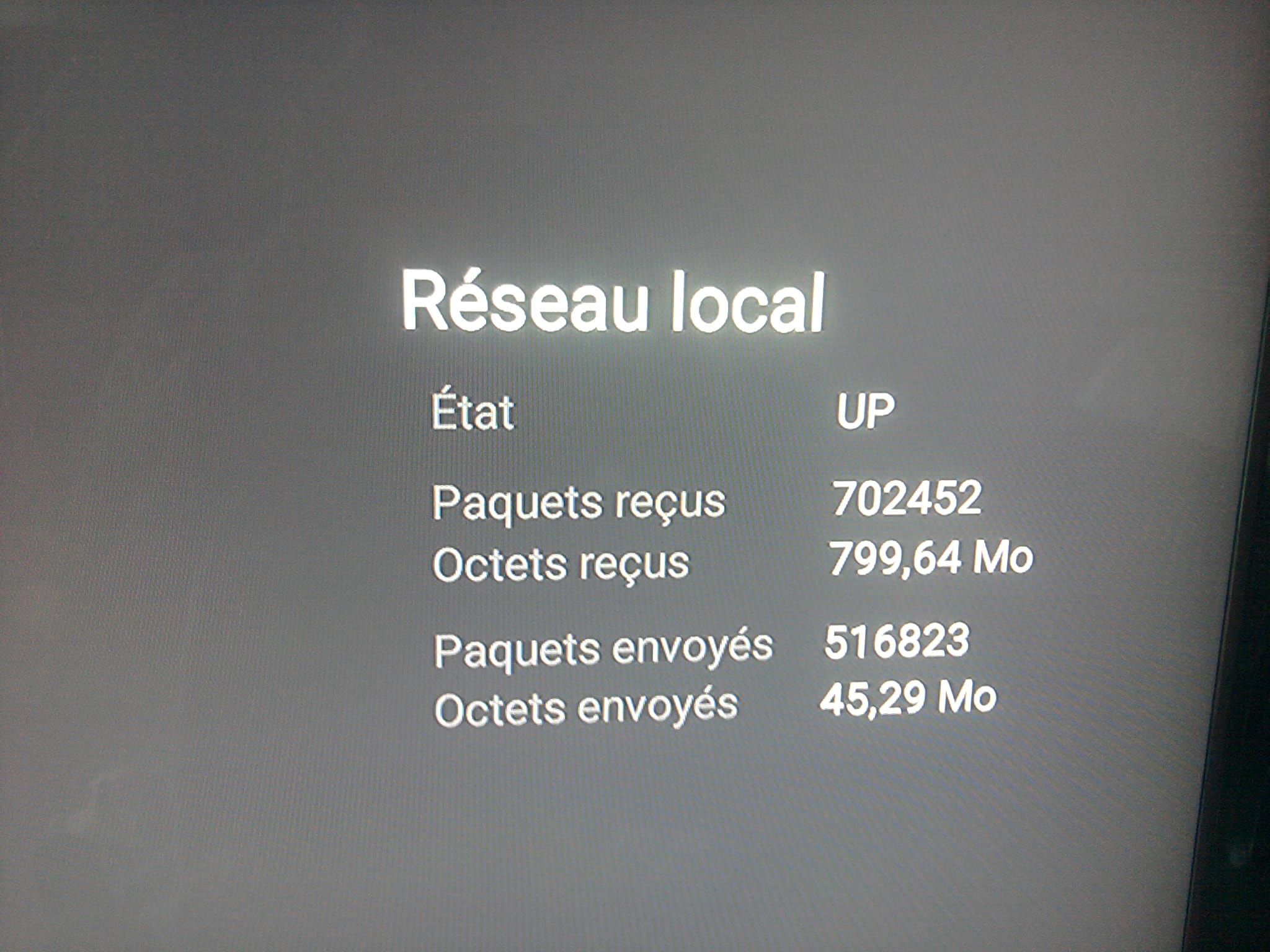

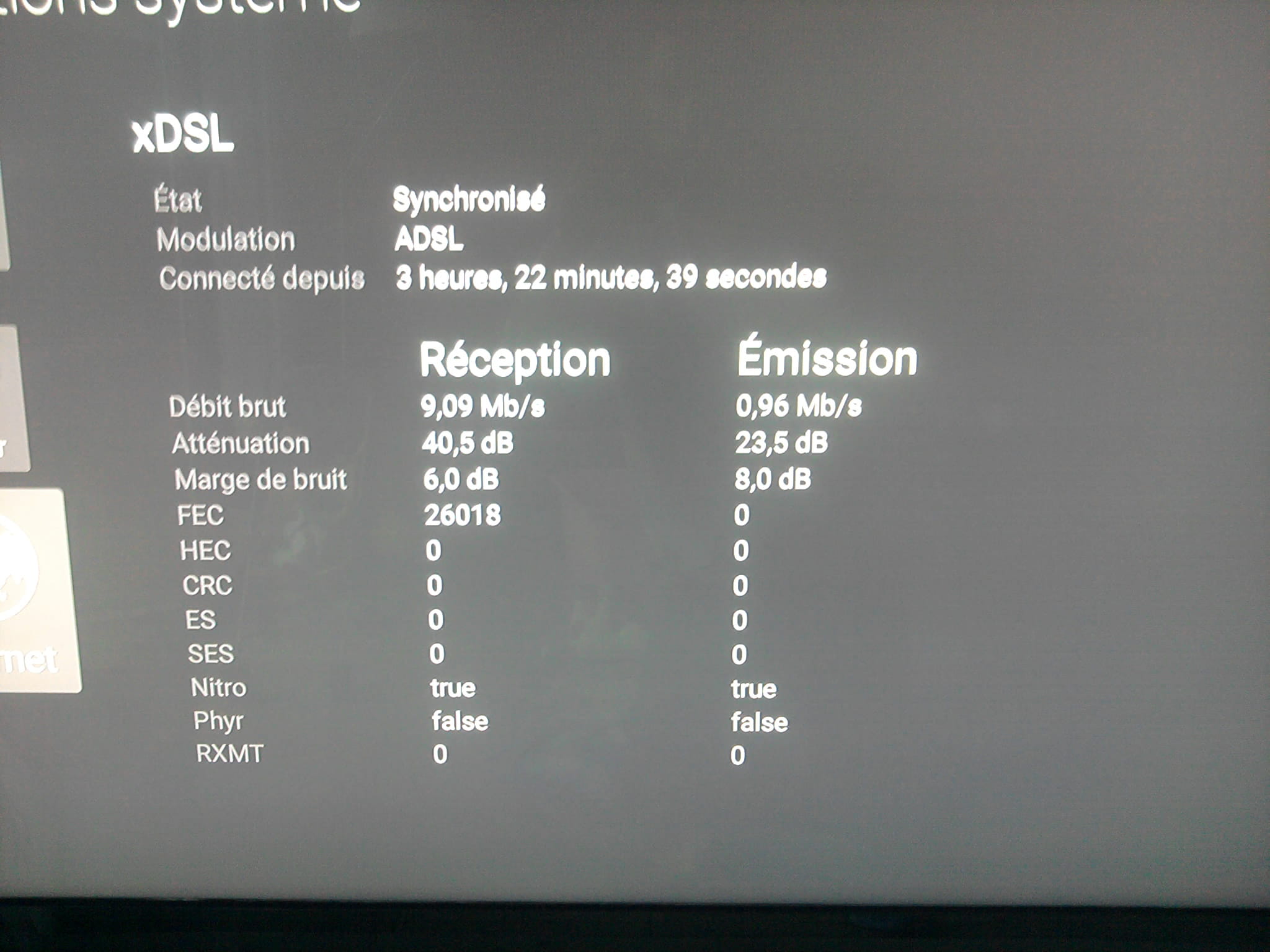

J'ai fais quelques photos pour te montrer le débit, je ne sais pas si ce que tu attendais.
Avec FREEPLUGS:
BAIE DE BRASSAGE:
Parcontre je n'ai pas branché d'ordi dessus.
Estce bon et qu'en penses-tu ??
Merci de ton aide
Bonne soirée
J'ai fais quelques photos pour te montrer le débit, je ne sais pas si ce que tu attendais.
Avec FREEPLUGS:
BAIE DE BRASSAGE:
Parcontre je n'ai pas branché d'ordi dessus.
Estce bon et qu'en penses-tu ??
Merci de ton aide
Bonne soirée
brupala
Messages postés
109416
Date d'inscription
lundi 16 juillet 2001
Statut
Membre
Dernière intervention
19 avril 2024
13 618
Modifié par brupala le 5/03/2017 à 17:32
Modifié par brupala le 5/03/2017 à 17:32
le deuxième écran, oui, c'est ça.
Le débit est donc correct pour la TV.
fais des tests avec un pc à la place du boitier TV STP.
Il faudra voir avec Free si il n'y a pas un défaut sur la box player.
Le débit est donc correct pour la TV.
fais des tests avec un pc à la place du boitier TV STP.
Il faudra voir avec Free si il n'y a pas un défaut sur la box player.
27 févr. 2017 à 20:47
Désolé d'avoir posté en double, merci encore de m'avoir répondu.
Alors oui j'ai desserti une prise du brassage pour voir si tous les fils étaient bien connectés. J'ai essaye de brancher derriere mais la freebox ne se synchronise pas et reste bloquée à l'étape 2.
J'ai essaye de brancher le cable rj45 vers le panneau de brassage mais je n'arrive pas à avoir de signal dans la maison
est-ce que les fils de la prise de brassage sont au bon endroit ?
Modifié par brupala le 27/02/2017 à 23:16
ok verra le problème du filtre maitre (que tu ne nous as pas fait voir) après, dans l'immédiat tu connectes ta box sur la prise test et tu mets des cordons RJ45 entre ta box et le brassage.
un cordon entre box et brassage et l'autre entre prise murale et PC ou boitier TV.
Tes prises ne sont pas repérées, tu les as toutes essayées ?
Le principe:
