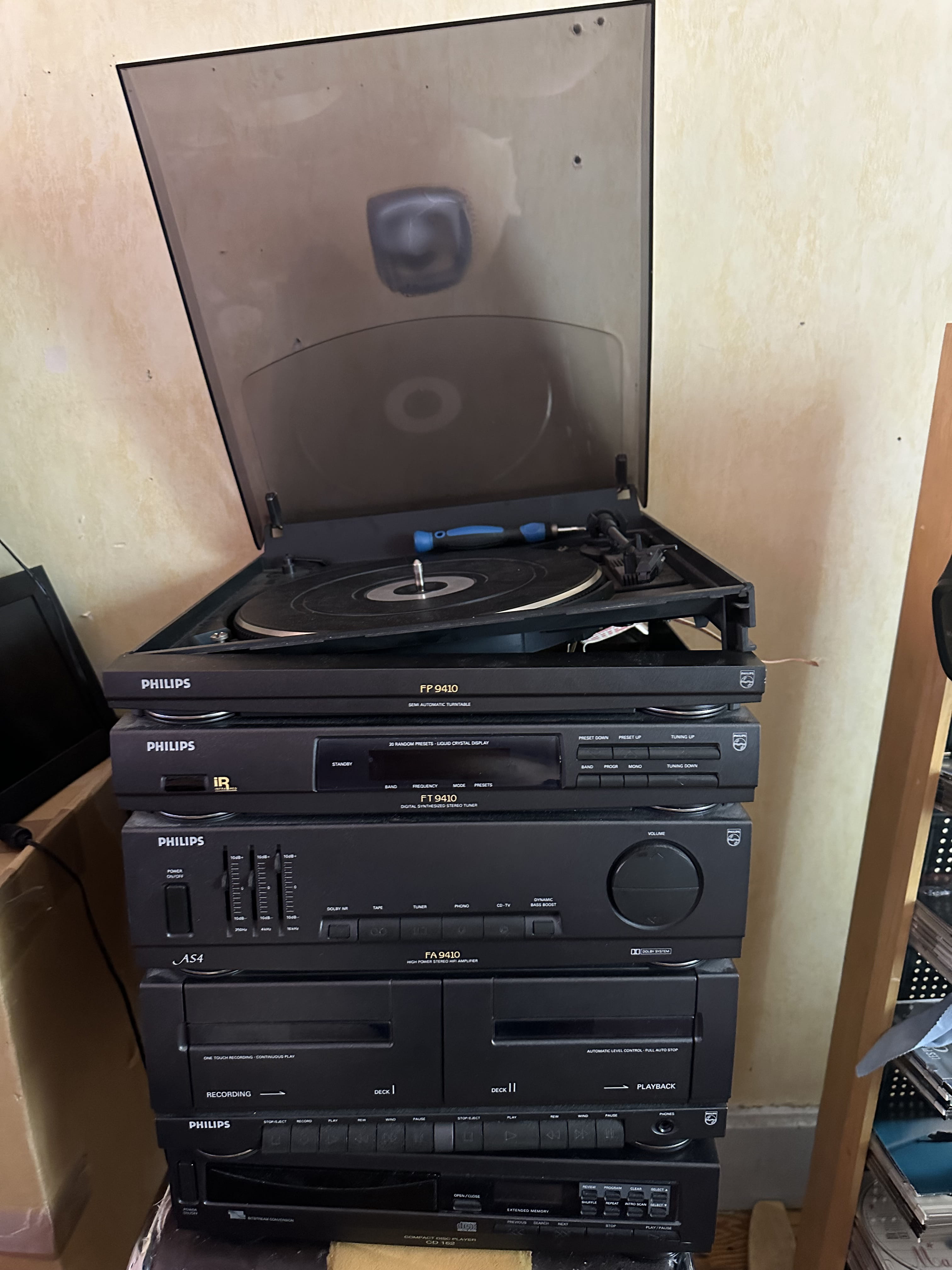

Rebrancher câble chaîne hi-fi Philips FP9410
Didier645 Messages postés 123 Date d'inscription Statut Membre Dernière intervention -
Bonjour est-ce que quelqu’un peut m’aider à rebranché les cables prise blanche et rouge dans cette chaîne hi-fi
merci d’avance
5 réponses
-
Bonjour,
Voir si le Service manual peut vous venir en aide.
https://elektrotanya.com/philips_as9410.pdf/download.html#dl
-
Bonjour et merci

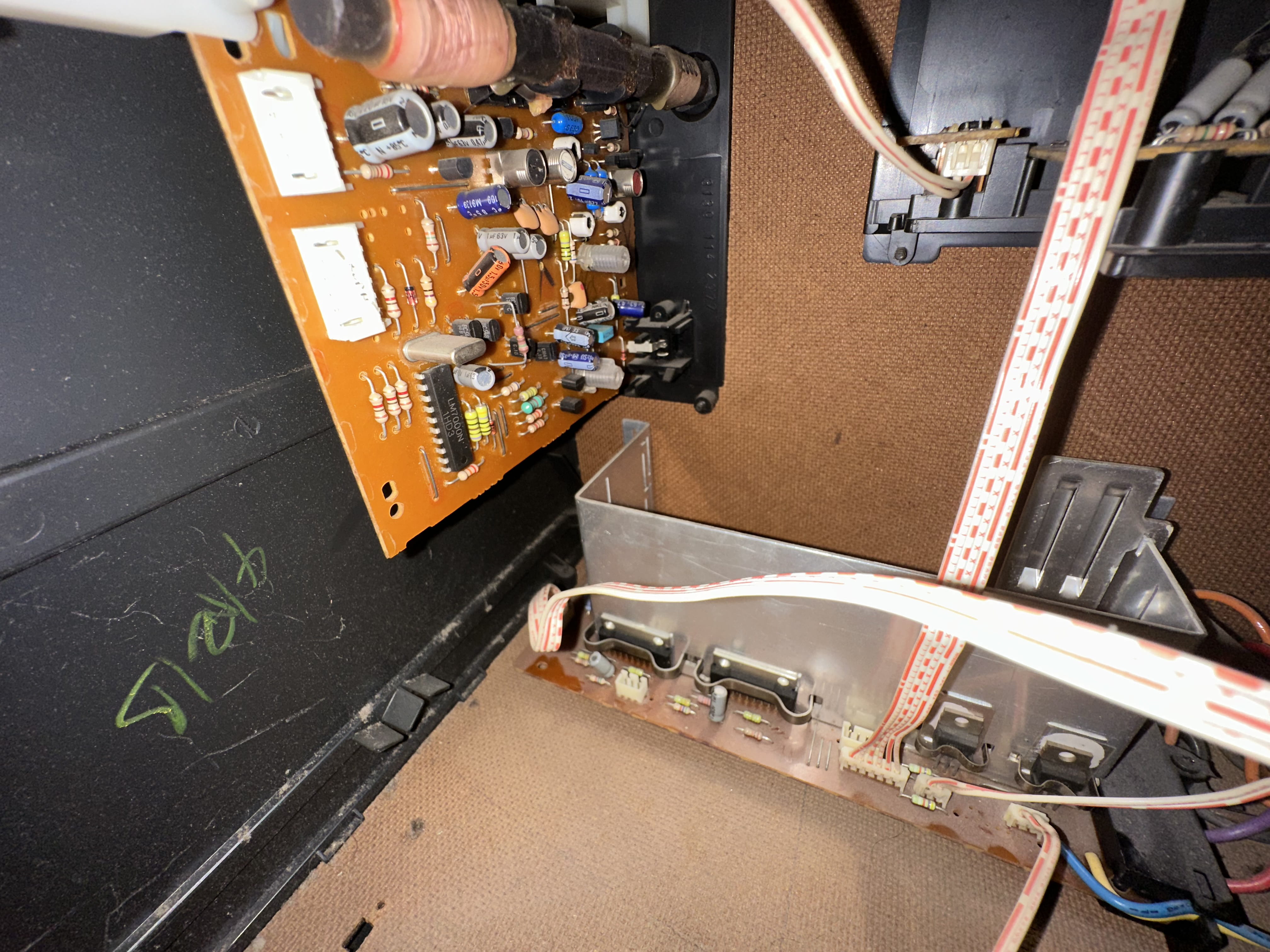

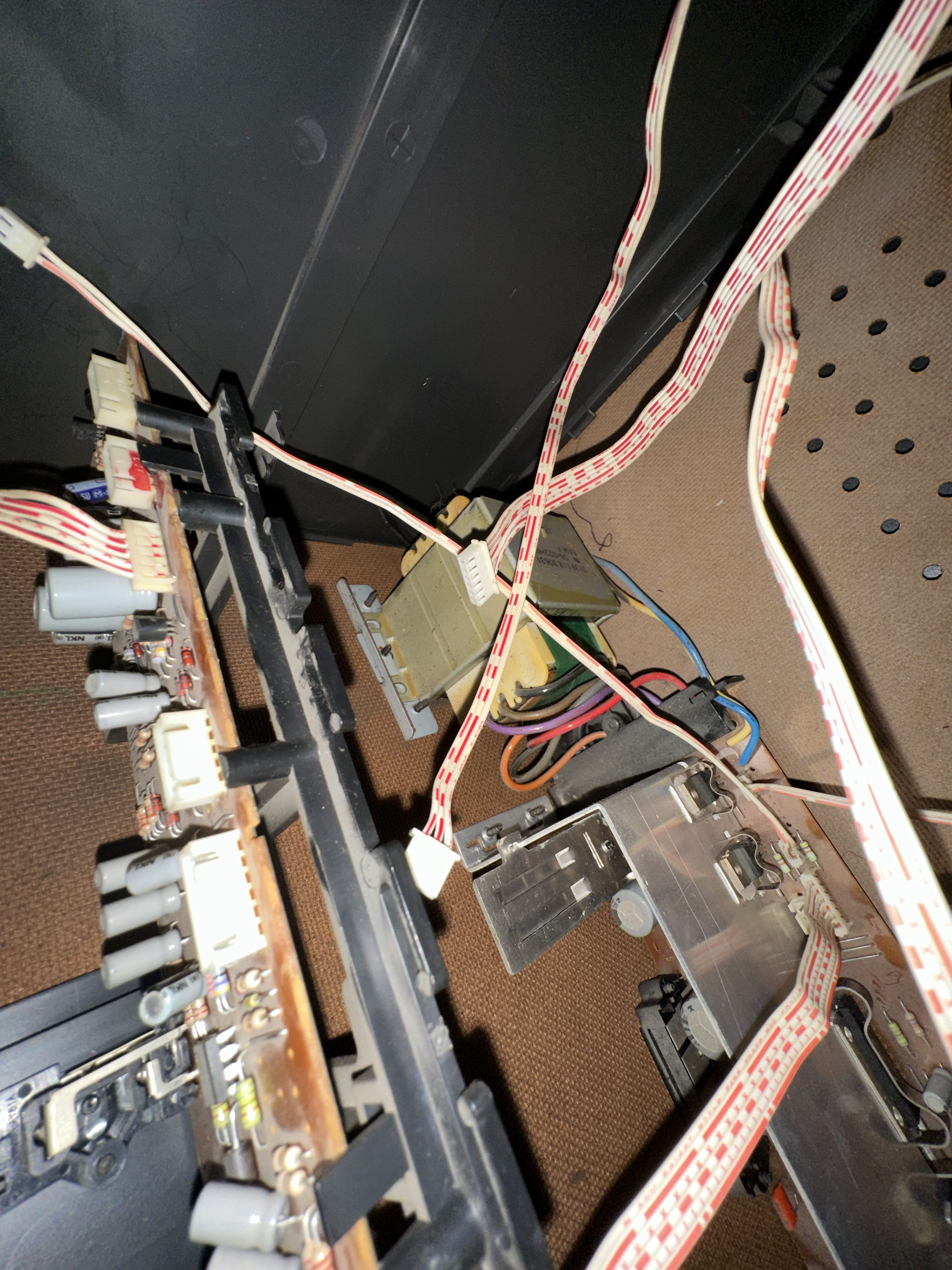

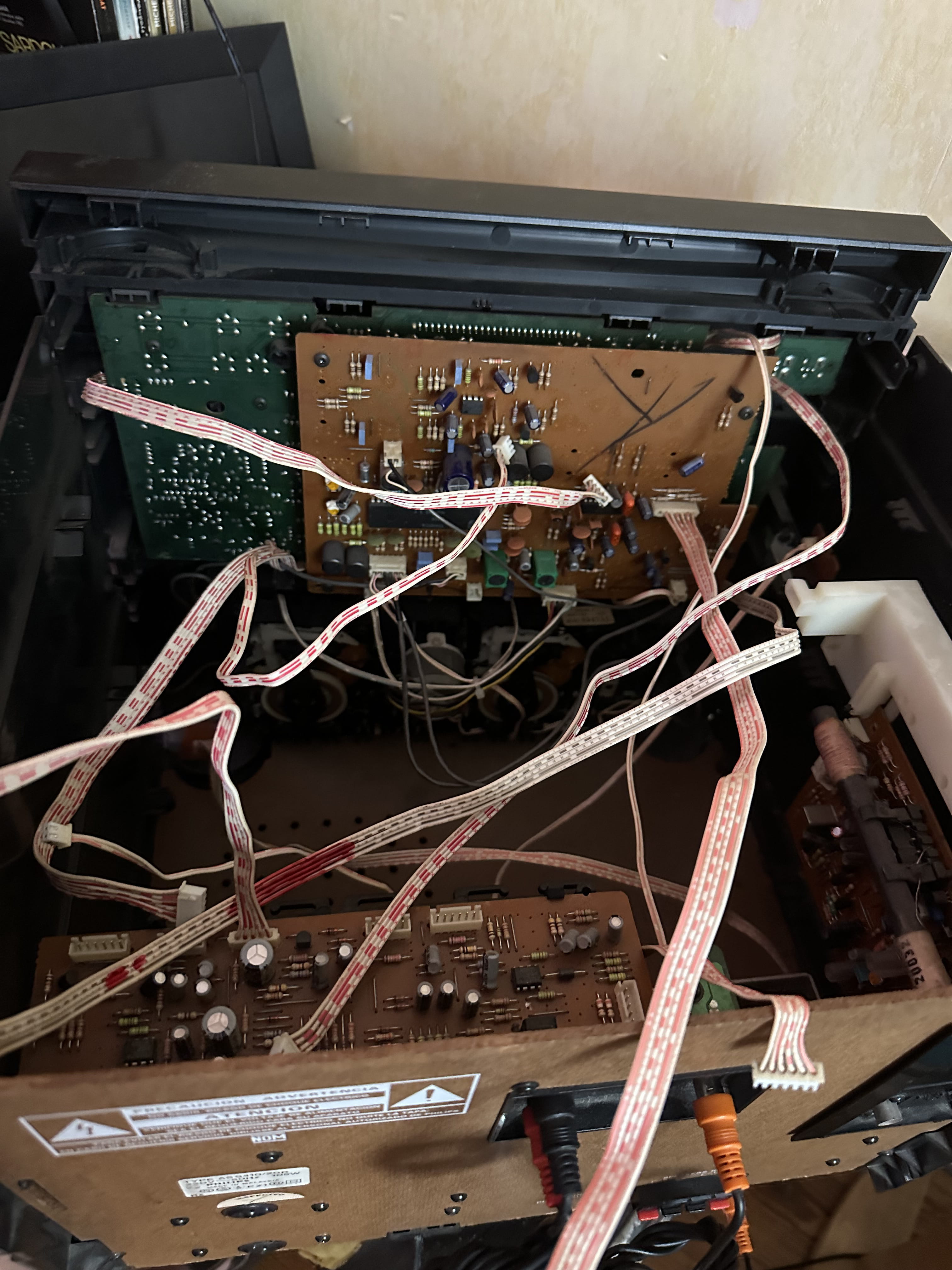

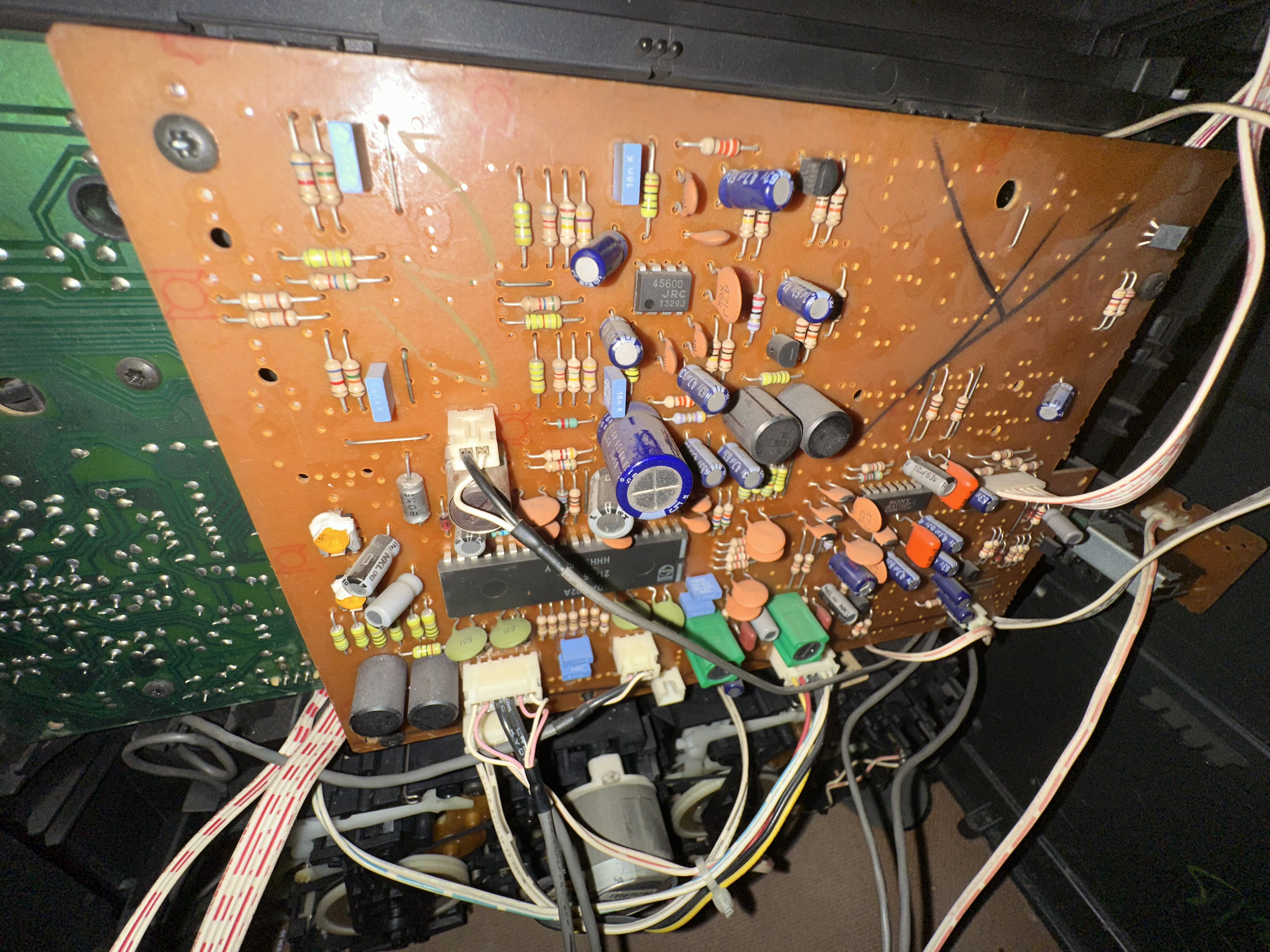

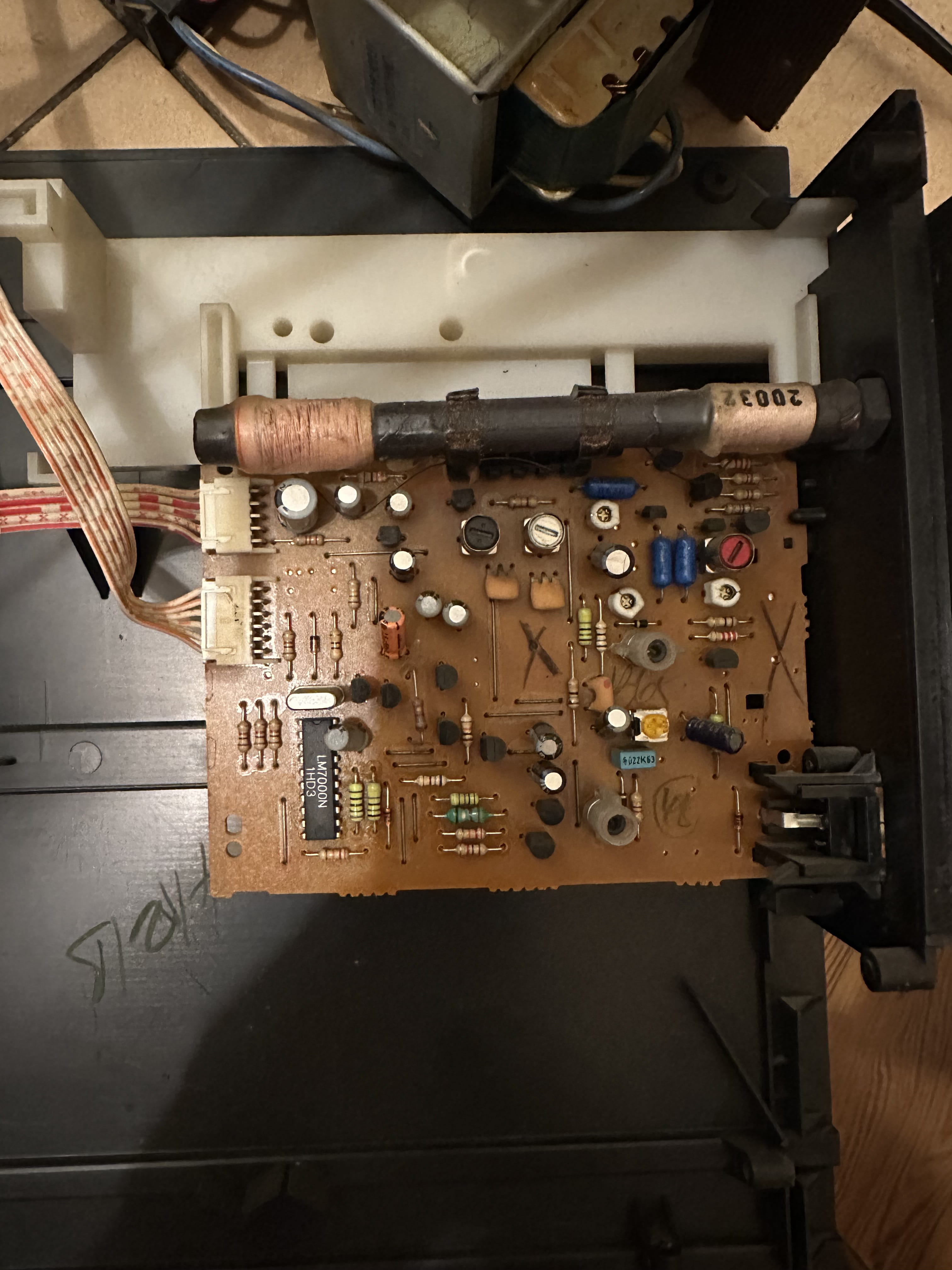

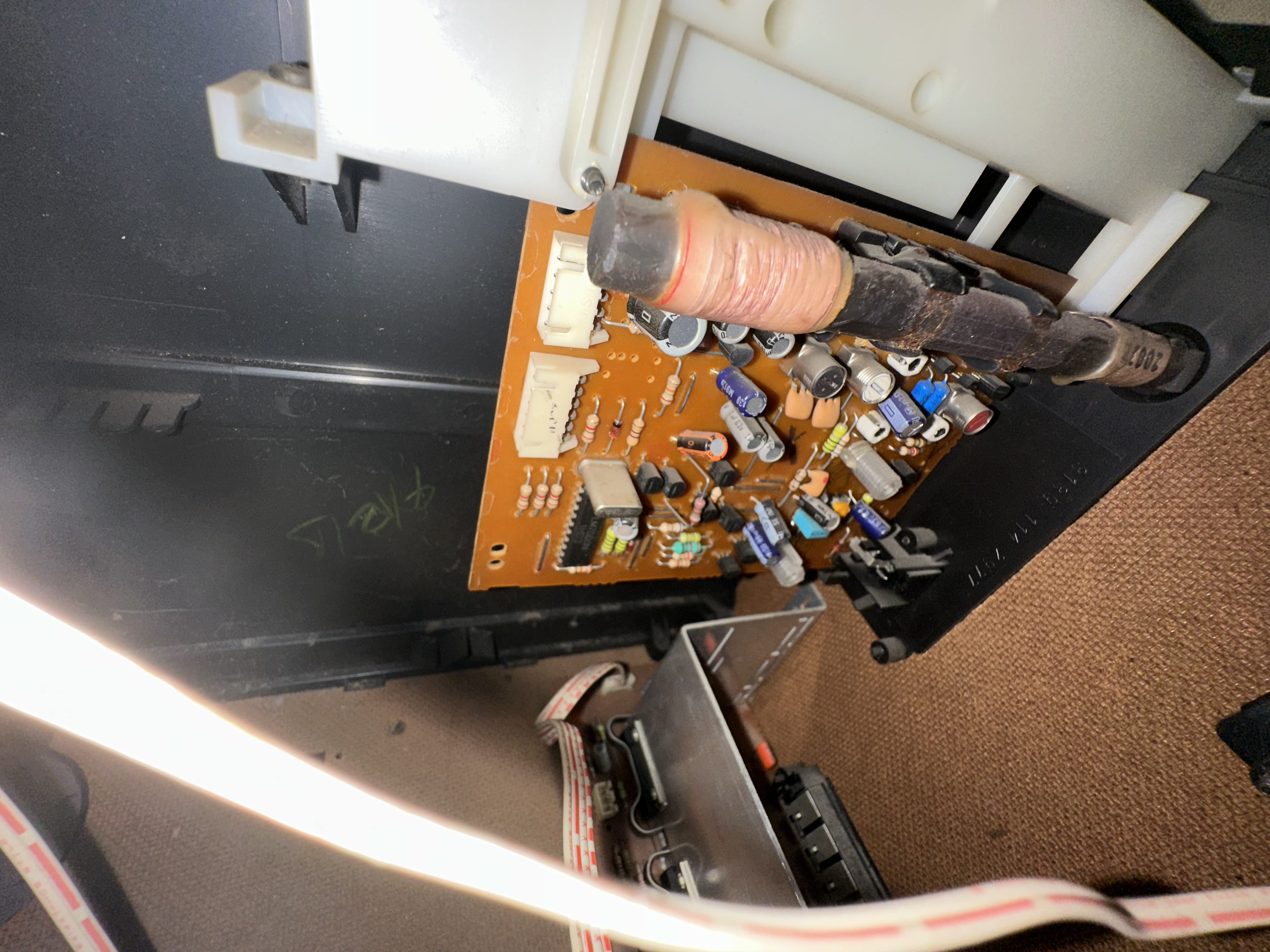

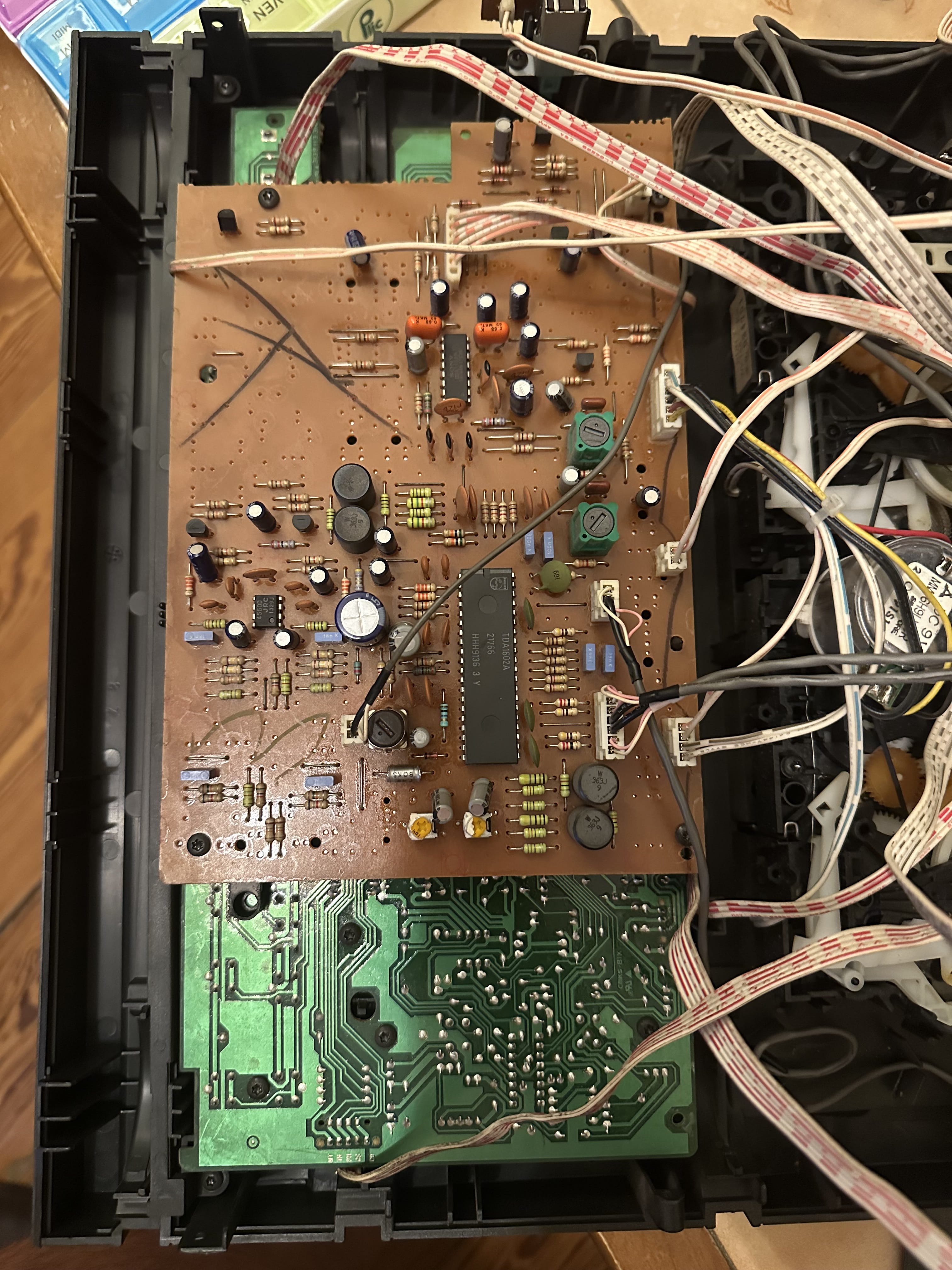

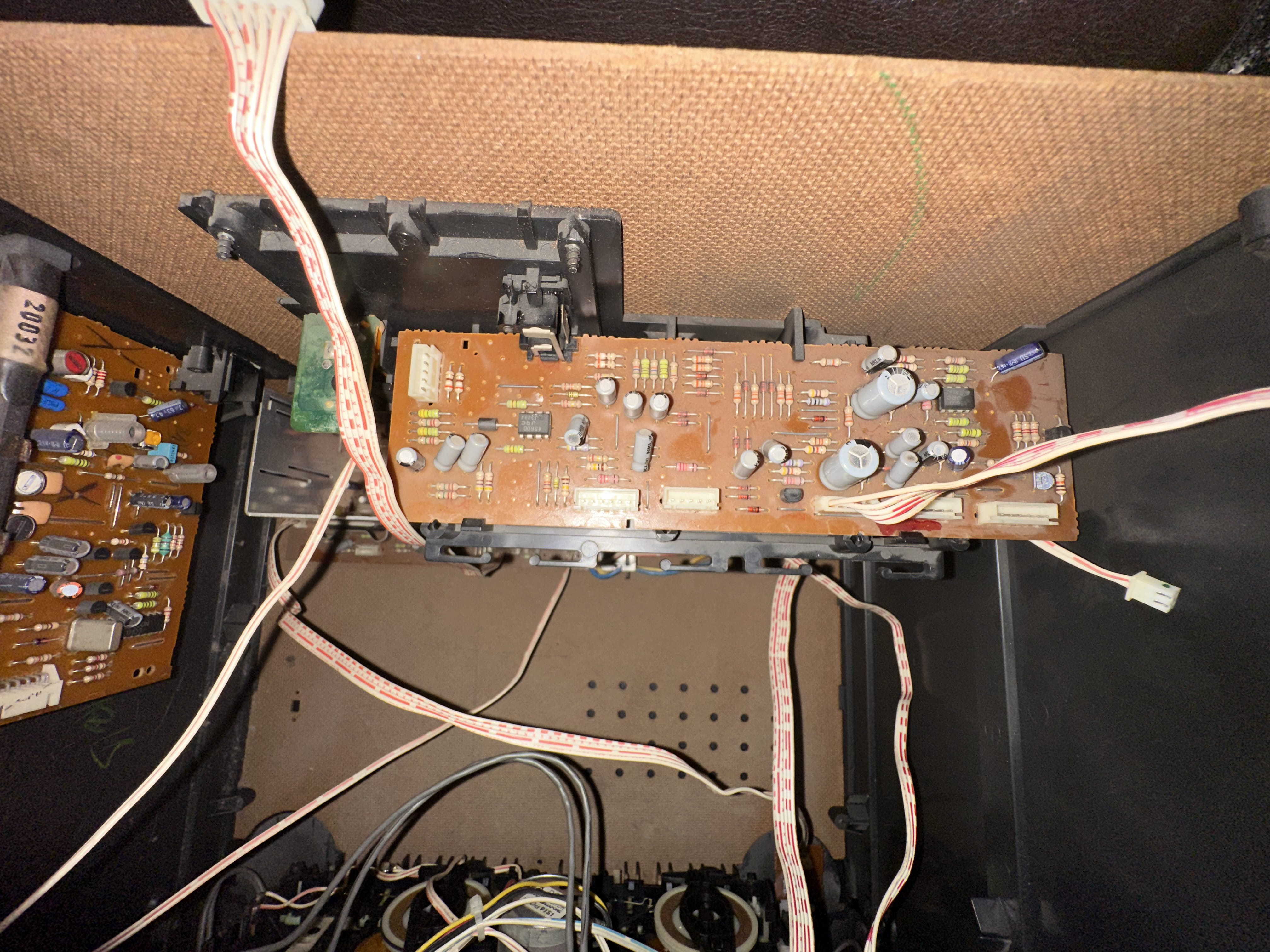

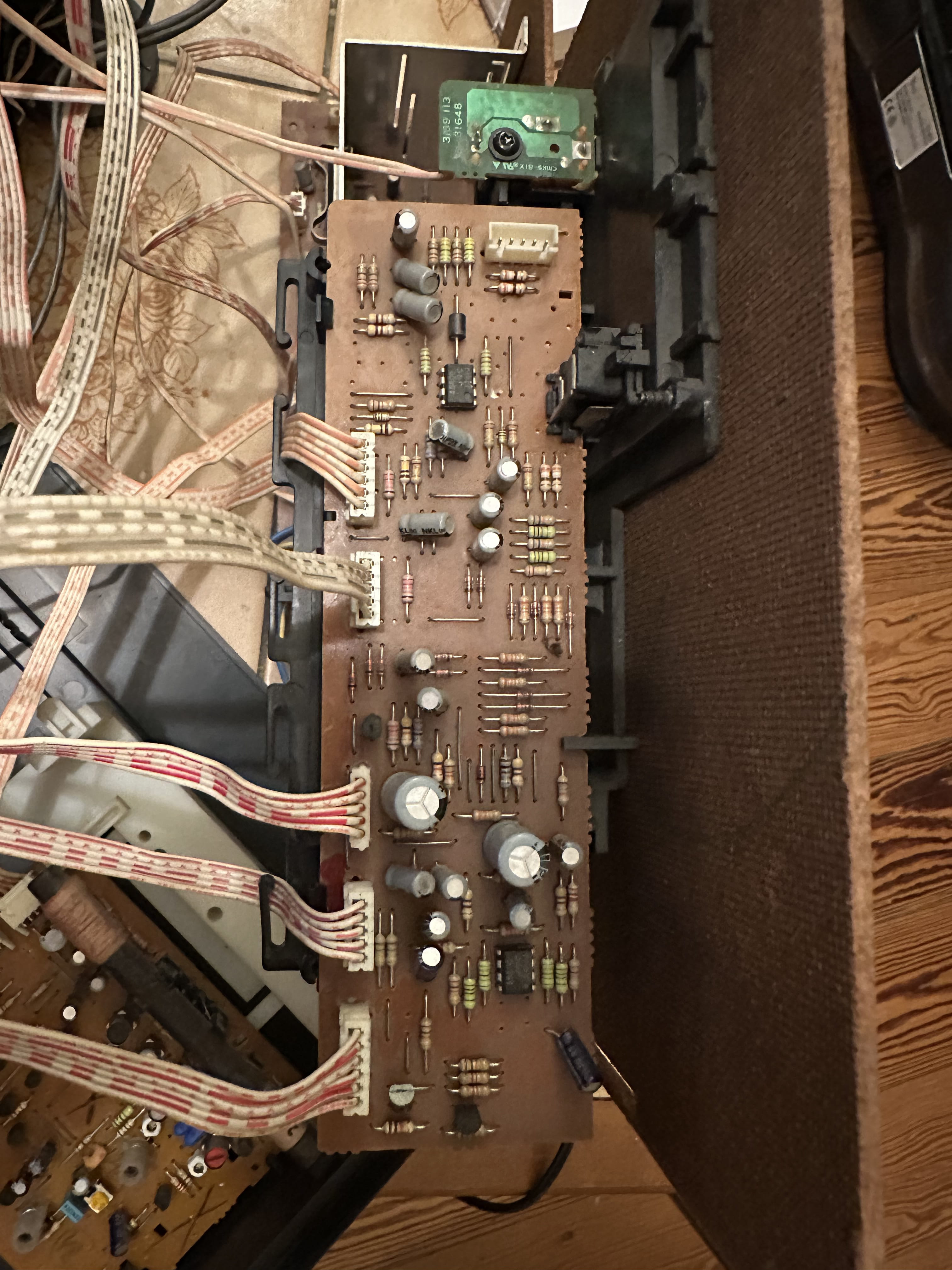

mes cela ne résolu pas les branchements de câble j’en profite ici pour vous mettre d’autre photo de l’intérieur des plaque où doivent ce brancher ce style de prise usb din etc prise blanche
Voilà beaucoup de prise on les même taille et des prise femelle il y en a plus que de prise mâle
voilà en espérant que patience trouvera le branchement une chaîne idem ouverte encore tout branché une personé du site pourrait me guider câble par câble vers prise et j’en ai déjà multichanger je regarde même si les câble sont numéro Ref etc mdr
merci encore pour votre réponse
Re,
Il y a une petite languette sur le support de ces Fiches car ce sont des fiches à emboîter sur le support et abaisser la languette par dessus.
C'est vraiment de l'électronique à ce niveau là.
A mon avis, il vaut mieux trouver un électronicien qui saura quoi faire.
Vous devriez voir autour de vous.
Bon le problème et résolu le CD ré fonctionne
la radio seul l’écran des ondes ne s’allume pas ou plus
la cassette audio tourne mes pas encore tester son enregistrement etc.
le plan m’a très bien aider même si reste à vérifier des prise si bien connecter donc je le laisse ouvert ce forum car toute personne pouvant résoudre certain blem et ma platine reste à vérifier si tout tourne correctement de a a zces une récupération d’où je crains des blem dessus mon cd sa va radio aussi sa me suffit platine peut être a réviser ou échanger
P.S. et les prise sont juste a emboîter sans languette
Re,
Désolé pour mes infos sur la languette, mais ce matériel plus beaucoup de monde n'en a gardé.
Mais content pour vous que vous avanciez et merci du retour.
Continuez à écrire vos solutions car cela en aide beaucoup sur le forum.
-
-
Bonjour
et avant tout déjà merci de répondre à ma question mes hélas. Ce n’est pas la réponse que je recherche

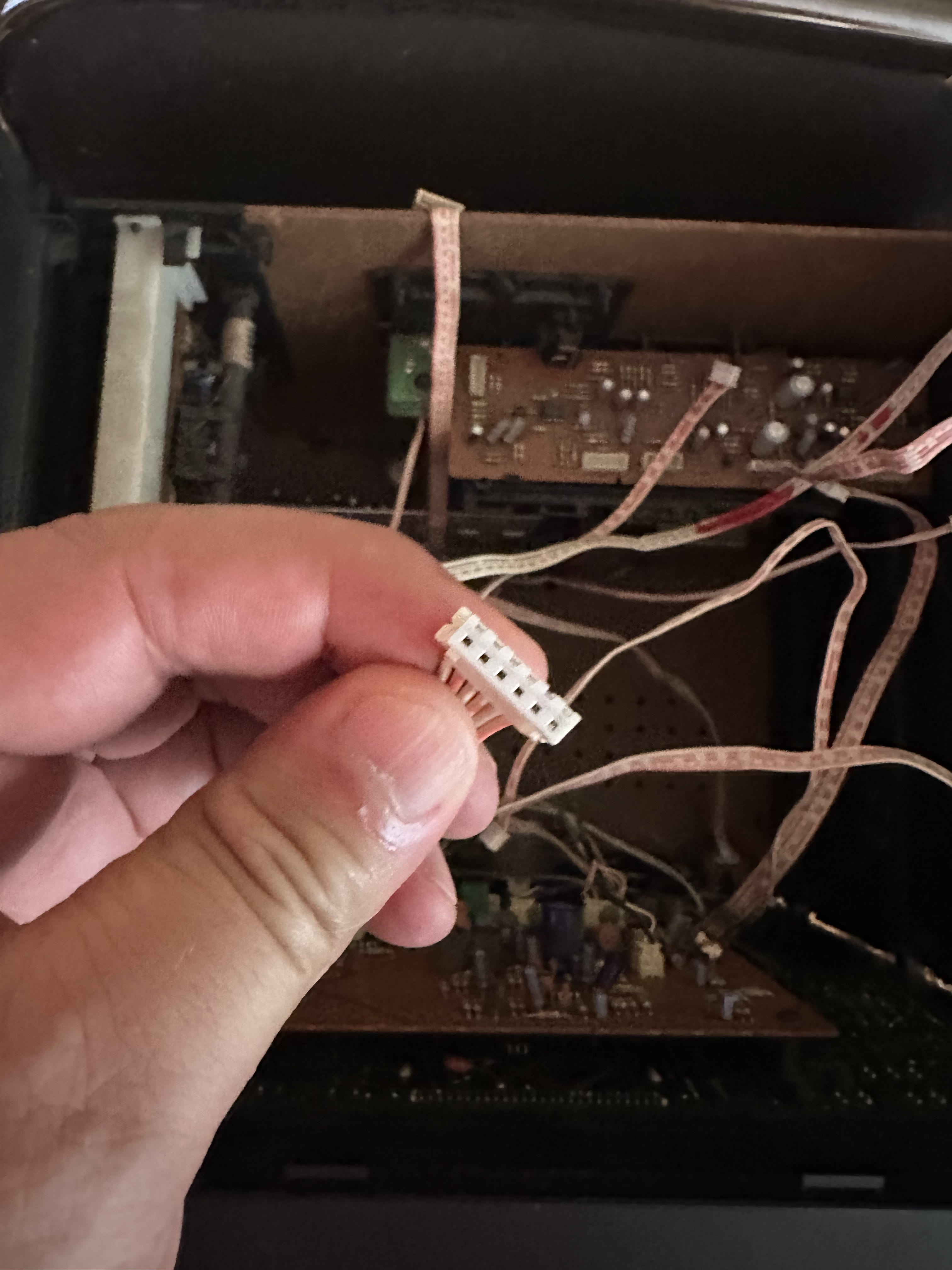

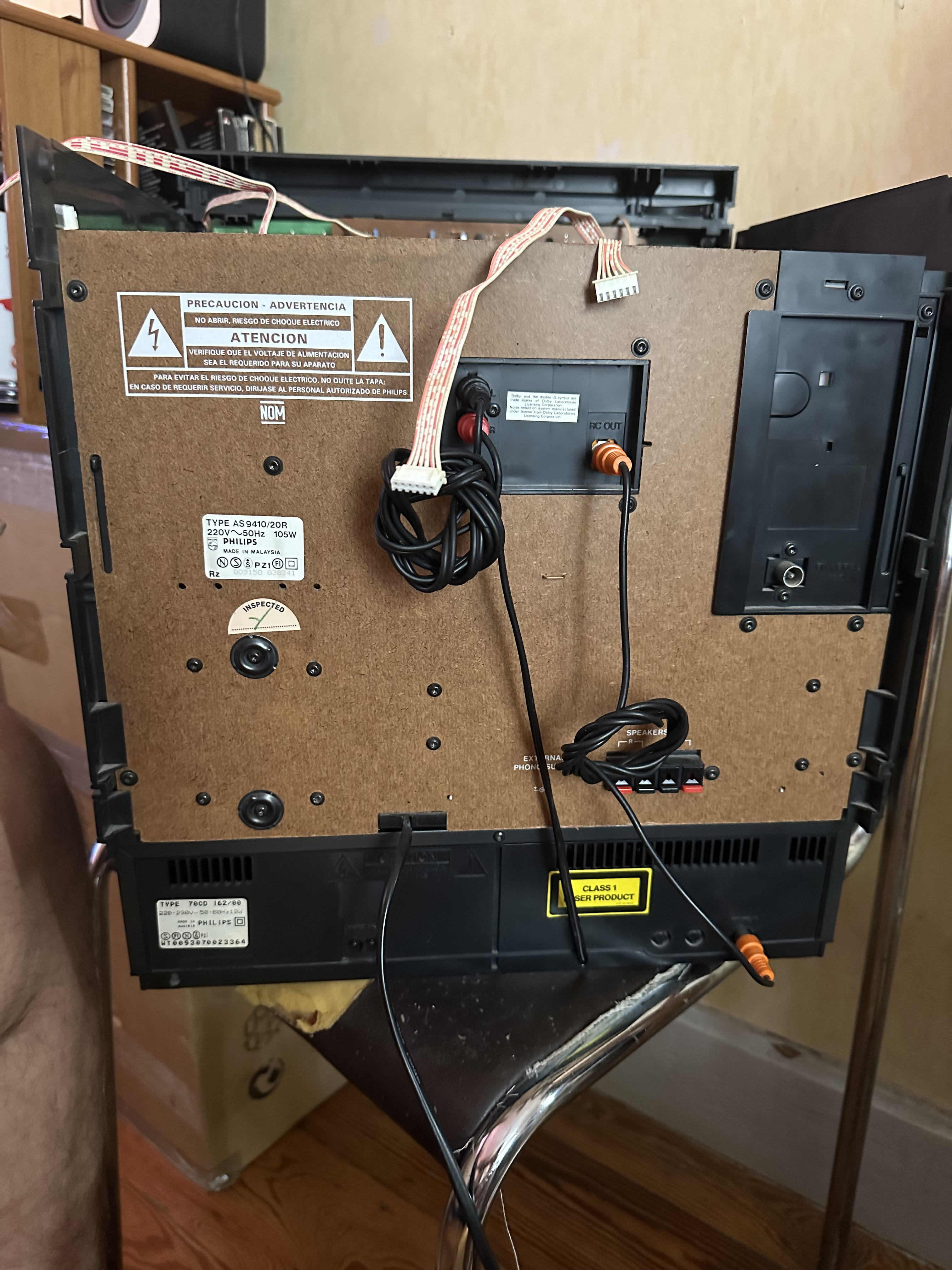

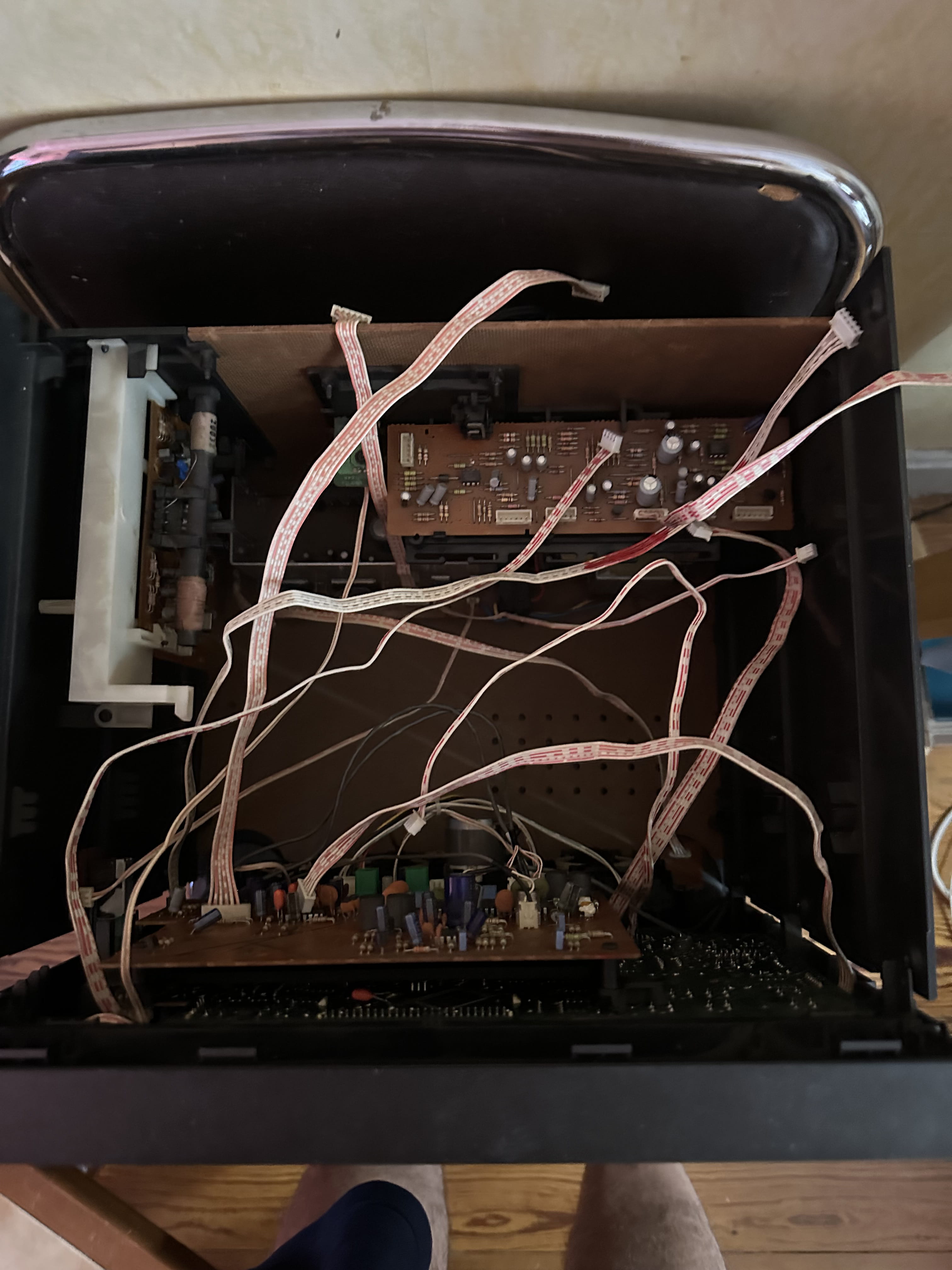

ces les cables vue sur la photo qui se trouve à l’intérieur de la chaîne non ceu des ampli ou enceintes brancher de l’extérieur vous remez une photo pour préciser le genre de câble prise en main J’en ai une bonne quinzaine à brancher
certain on des prise unique les autre peuvent ce brancher dans d’autre îlot je pense que ces les câble qui relais platine au ampli à cassette enregistreur et. Etc d’où un vrai puzzle
seul un réparateur pourrait mieux me détailler câble pas câble ( prise)
-
Re,
Vous n'avez pas eu le mode d'emploi quand vous l'avez acheté ?
Bonjour non je n’ai pas la notice d’emploi de la chaîne ces une récupération
secondo la notice la je les en pdf déjà récupéré
et vous remercie quand même de l’envoi
parvontre ce qu’elle ne donne point ces les câble qui ressemblent a des prise usb pour vous donnez la taille et qui ont des raynure interne pour la prise mâle a femelle adapté mes un vrai puzzle meme le circuit électrique interne que m’enverrez un spécialiste je ne sait pas le décoder. Et. D’où une vidéo démontage remontage de ces fameux câble blanc et rouge mes suffirez en espérant qu’un technicien ces amuser à créer ce genre de vidéo vue comme on en voie je croise les doigt 10 câble à connecter et je sauve une chaîne et j’en ai fait des combinaison de branchement le le lecteur cd et autre fonctionne seul la platine m’a fait un coup et d’où démontage courroie patine voilà mon gros blême
merci encore pour moi ces une chaîne d’ado non séparez
-
-

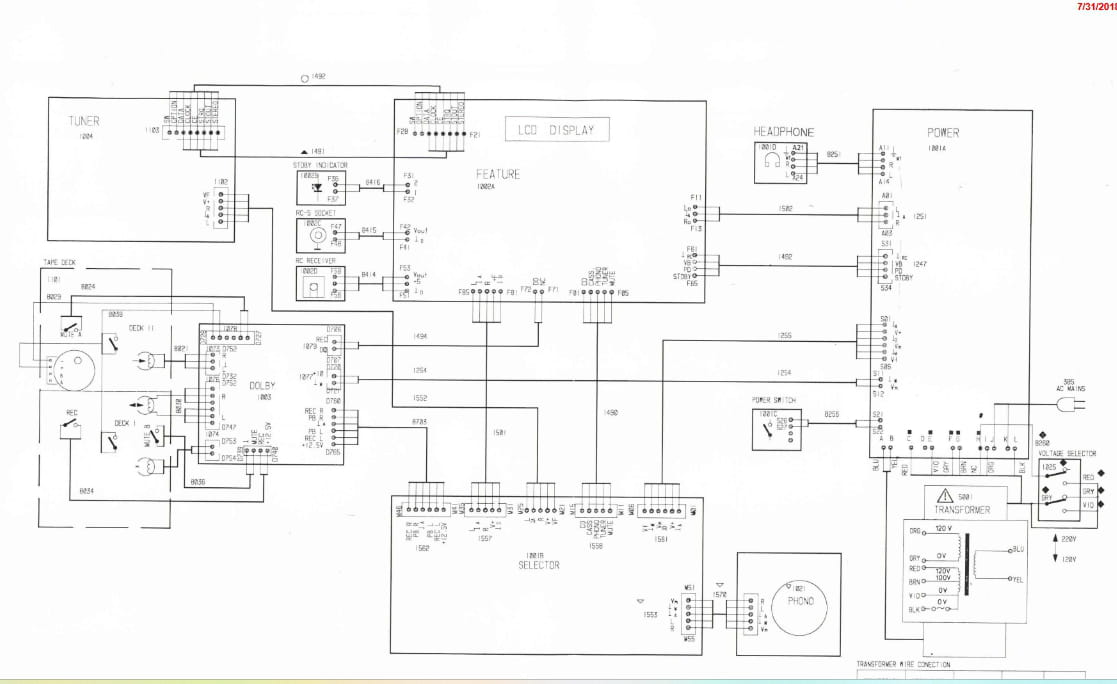

Les branchements entre les divers circuits imprimés de l'ampli figurent en page 22
Extrait
Reste à identifier chacun de ces circuits en vous aidant des images figurants en page 4-6-12-13- etc, puis ensuite les divers câbles compte tenu du nombres de fils et broches sur les prises.
Impossible de pouvoir vous en dire plus malgré les photos transmises, désolé.
-
Ré bonjour à tous
un dernier soucis je me remets au cassette audio des années 70/80 look Walkman
d’où j’ai une chzine double lecteur cassette Philips si dessus détail
et une radio double cassette.

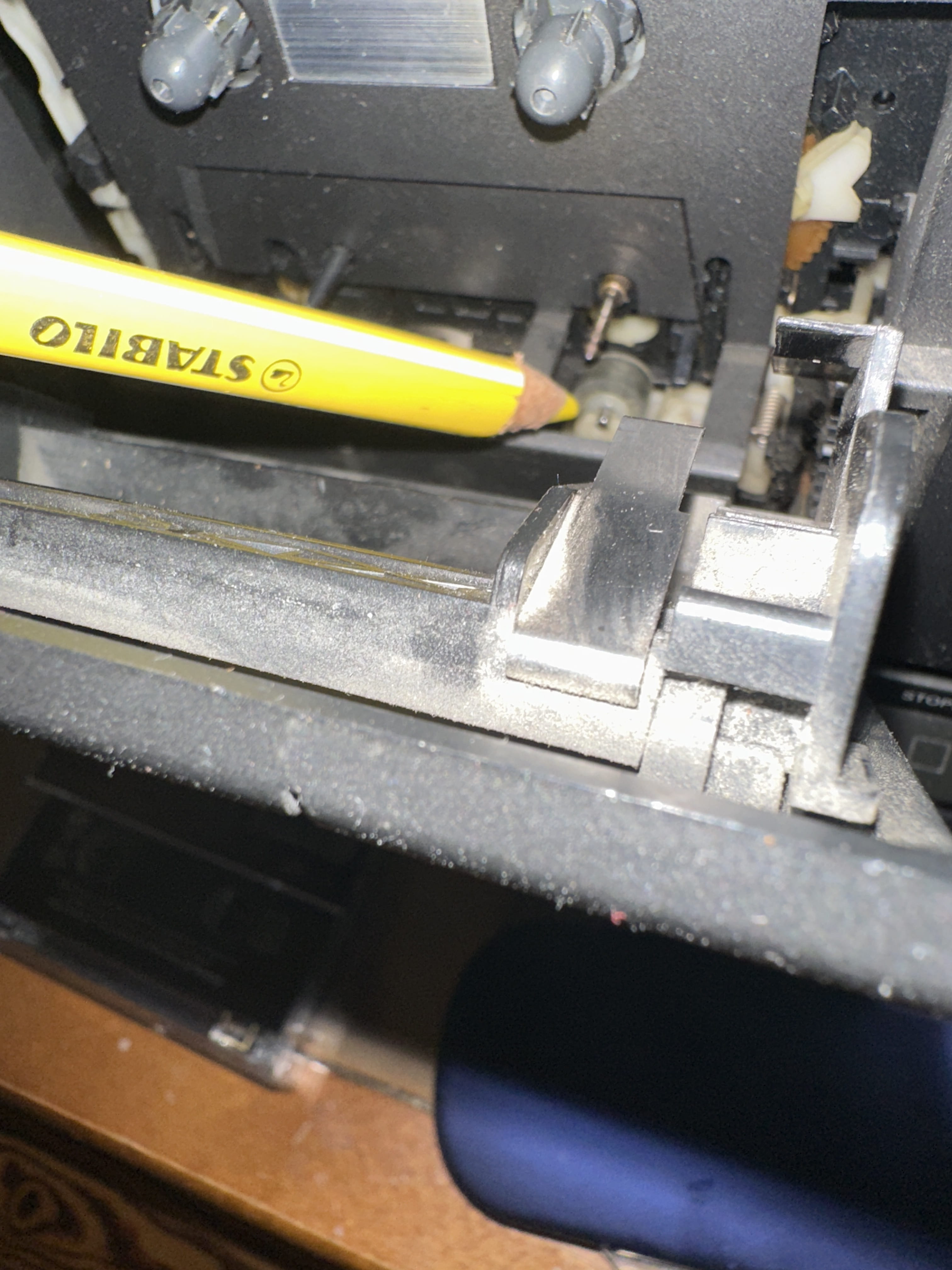

mon problème et que la bande s’enroule dans les pièce des deux appareil
question pour vous de quoi cela vient
réponse avez vous la solution à ces incident
les cassette sont neuve achat récent
d’autre datent
mes elle me le font toutes
merci d’avance
-
Vous n’avez pas trouvé la réponse que vous recherchez ?
Posez votre question -
Bonjour,
Voir les différents branchements ici sur ce tuto :
https://www.maplatine.com/blog/comprendre-les-branchements-hi-fi/
