Installation freebox server dans le garage

Freebox

elbuenocoin Messages postés 4 Date d'inscription Statut Membre Dernière intervention -
brupala Messages postés 112039 Date d'inscription Statut Membre Dernière intervention - 11 sept. 2021 à 18:32

Bonjour,

J’ai besoin d’aide (donc je fais appel à des experts!) pour savoir comment câbler ma freebox (partie server) à mon boitier DTI.

Mon installation à ce jour est la suivante :
- ma box server et ma box video sont dans le salon
- ma box server est connectée avec un câble RJ11 (je crois) sur une prise RJ45 pour obtenir la connexion xDSL
- ma box video est connectée à ma box server avec un cable RJ45

Ce que je souhaite :
- déplacer ma box server dans le garage
- connecter la box server directement au boitier DTI pour obtenir la connexion xDSL dont voici 2 photos :

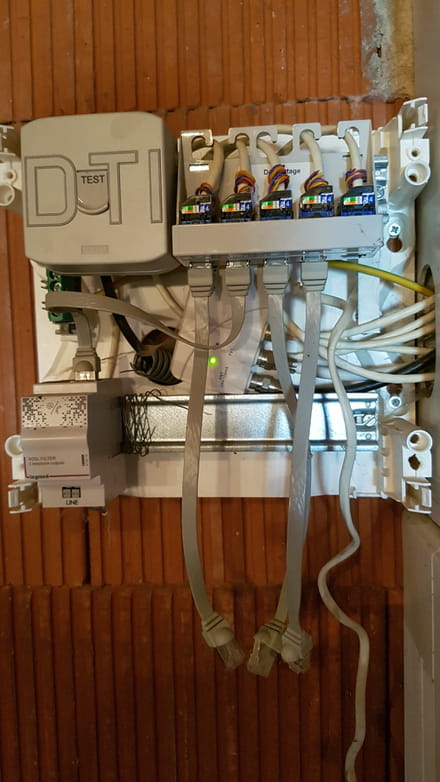

- photo du boitier :

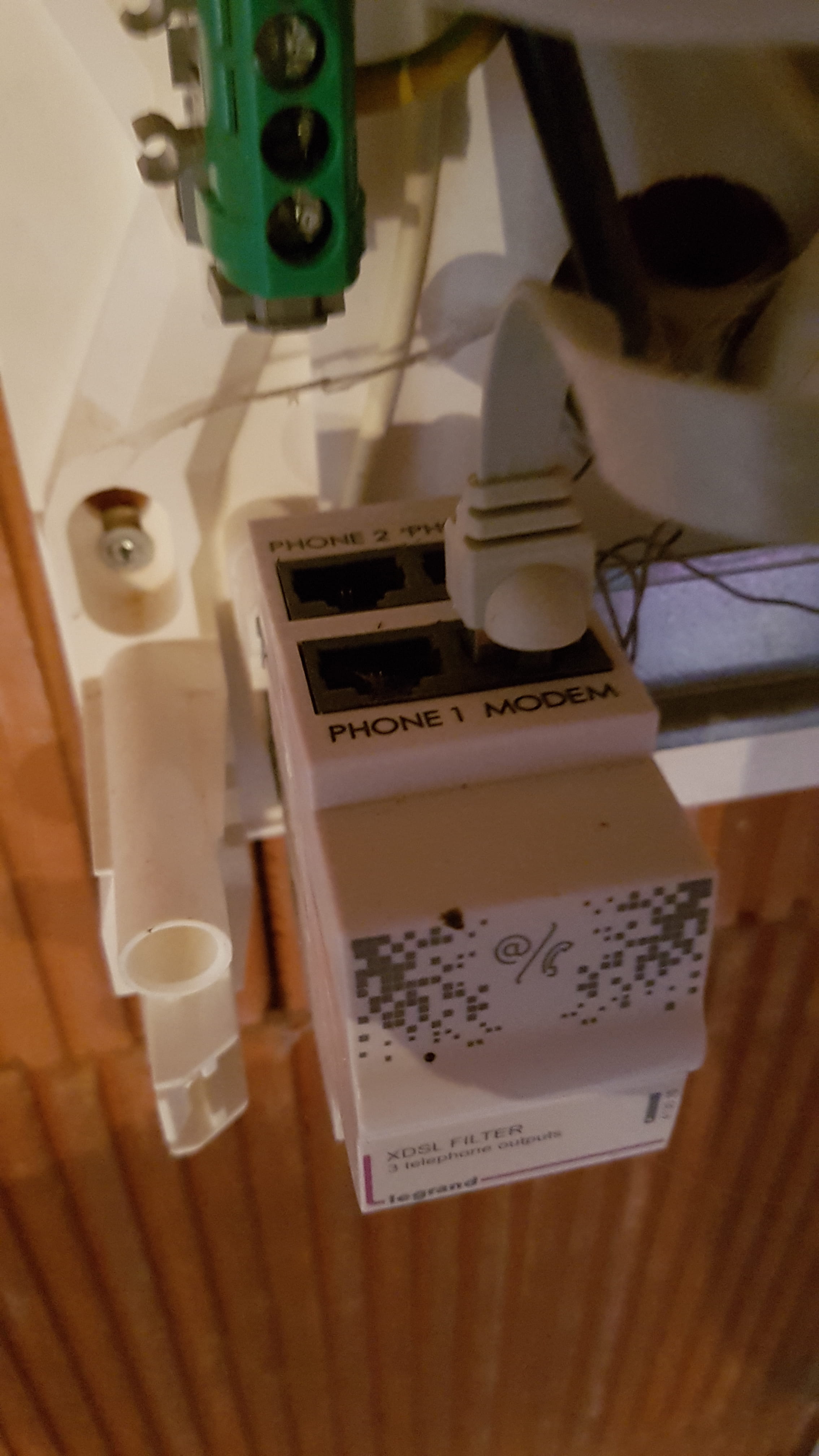

- photo du xDSLFilter :

- connecter la prise RJ45 du boitier DTI (qui mène dans le salon) sur une des prises RJ45 du server (éventuellement à terme connecter toutes les prises pour desservir toutes les chambres, mais pour plus tard)
- conserver ma box vidéo dans le salon et la connecter en RJ45

Comment dois je câbler la connexion xDSL entre le boitier DTI et la freebox server svp ?
Je vois qu’il existe un xDSLFilter, je ne sais pas trop quoi relier où ?
Dois conserver mon câble RJ11 actuellement dans le salon et le connecter directement à la prise « MODEM » sur xDSLFilter, c’était mon idée mais je ne suis certains de rien… ?

Merci pour votre aide !!

Afficher la suite

A voir également:

Mettre sa box dans le garage
Set-top box - Accueil - Box & Connexion Internet
Comment regarder tv avec prise rj45 sans box - Forum TV & Vidéo
Logiciel garage - Télécharger - Organisation
Box sfr un seul voyant allumé - Forum SFR / NeufBox / Numéricable
Adresse ip box - Guide

5 réponses

Réponse 1 / 5

brupala Messages postés 112039 Date d'inscription Statut Membre Dernière intervention 14 176

Salut,
Oui la prise modem est la bonne pour le rj11 de la box, ou la prise test, car les filtres maitres ne servent à rien aujourd'hui en degroupage total.
Par contre, il ne faut pas confondre dans les mots le DTI et les 5 prises de brassage, ce sont des circuits et des fonctions differentes.

Réponse 4 / 5

elbuenocoin Messages postés 4 Date d'inscription Statut Membre Dernière intervention

merci beaucoup pour ton aide précieuse !

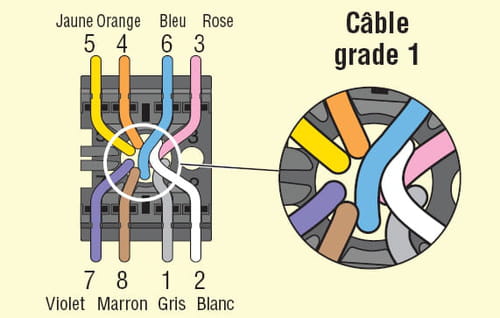

Alors il y a plusieurs trucs que je n'ai pas compris dans ta phrase : "oui il faut que tu reprennes le câblage, non pas du DTI (tu t'enfonces), mais du brassage et des prises murales de la façon suivante:"

"non pas du DTI (tu t'enfonces)" : pourquoi je m'enfonce, j'ai raté un truc là :)
" mais du brassage" : tu parles des 5 ports qui se trouve dans le coffret DTI c'est ca ? là où on voit des fils enroulés autour des cables ?
"et des prises murales" : il faut que je passe dans chaque piece (salon, chambres) pour démonter la prise RJ45 et recabler egalement ?

Si c'est bien ca, je suis mal j'ai aucune compétence dans le domaine, tu penses que je peux demander à un électricien ou pas ?

mince c'est la tuile :(

brupala Messages postés 112039 Date d'inscription Statut Membre Dernière intervention 14 176

Pile poil :-)
j'ai raté un truc là :)
oui,
en fait le DTI, c'est juste le petit boitier où il y a écrit DTI et test pour la prise test, pas autre chose.
L'ensemble s'appelle coffret de communication.
Dedans il peut y avoir pas mal de choses, mais si on s'arrête juste chez toi, on a:
un DTI, c'est marqué dessus en gros, merci Legrand :-)
un filtre maître répartiteur téléphonique en dessous du DTI (inutile aujourd'hui)
et un petit panneau de brassage avec 5 prises, très utile aujourd'hui.
recâbler tout ça ne pose pas de difficulté, surtout sur du matériel Legrand, il suffit juste d'être une minimum soigneux et pas trop bourrin, ni maladroit, quelques bons outils aussi. cutter, pince coupante fine, tournevis plat pour sortir les prises du support et une pince à bec fin peu aider aussi si on a de gros doigts, comme moi.
Ce qui est sûr c'est qu'il n'y a aucun risque électrique, si l'installation est normale.
Ni risque de choc ni étincelles.

Réponse 5 / 5

elbuenocoin Messages postés 4 Date d'inscription Statut Membre Dernière intervention

ahhh ok merci pour les nuances, j'etais dans le faux completement :)
maintenant c'est beaucoup plus clair, je comprends mieux ce qu'il faut faire mais je ne suis pas du tout outillé ni tres soigneux je pense, je vais faire appelle à un pro je pense, tant pis pour moi je vais devoir payer, pas trop cher j'espere :)
en tout cas un grand merci à vous, sans qui je n'aurais jamais rien compris... l'idée derrière tout ca c'était d'installer la fibre optique mais je voulais déjà voir si en adsl classique ca allait rouler, verdict : non :)

brupala Messages postés 112039 Date d'inscription Statut Membre Dernière intervention 14 176

Comment ça non ?
avec les petites modifs à faire, c'est assez facile et de toute façon pour la fibre, ça aurait été la même chose:
