Branchement DTI prises murales
Fermé
Tristan
-
Modifié le 26 janv. 2021 à 16:09
brupala Messages postés 109406 Date d'inscription lundi 16 juillet 2001 Statut Membre Dernière intervention 18 avril 2024 - 26 janv. 2021 à 18:15
brupala Messages postés 109406 Date d'inscription lundi 16 juillet 2001 Statut Membre Dernière intervention 18 avril 2024 - 26 janv. 2021 à 18:15
A voir également:
- Branchement DTI prises murales
- Branchement chromecast - Guide
- Dti test ✓ - Forum câblage
- Schema branchement dti - Forum câblage
- Dti test fibre - Forum câblage
- Schéma branchement autoradio couleur fils - Forum Autoradio
4 réponses
jee pee
Messages postés
39583
Date d'inscription
mercredi 2 mai 2007
Statut
Modérateur
Dernière intervention
18 avril 2024
9 225
Modifié le 26 janv. 2021 à 16:14
Modifié le 26 janv. 2021 à 16:14
Bonjour,
Oui ton installation n'est faite que pour la téléphonie/Adsl.
Pour passer à la distribution de l'Ethernet, il faut dans ton boitier central au bout de chaque cable arrivant des prises murales, mettre une prise RJ45 femelle. Revoir le cablage des prises murales. Si les couleurs des fils correspondent bien à un cable PTT298, il faut faire un cablage principe couleur/numéro :
Et envisager de mettre la box dans ce boitier central. Où est la box aujourd'hui ?
Oui ton installation n'est faite que pour la téléphonie/Adsl.
Pour passer à la distribution de l'Ethernet, il faut dans ton boitier central au bout de chaque cable arrivant des prises murales, mettre une prise RJ45 femelle. Revoir le cablage des prises murales. Si les couleurs des fils correspondent bien à un cable PTT298, il faut faire un cablage principe couleur/numéro :
Et envisager de mettre la box dans ce boitier central. Où est la box aujourd'hui ?
jeannets
Messages postés
26743
Date d'inscription
dimanche 9 septembre 2007
Statut
Contributeur
Dernière intervention
18 avril 2024
5 761
26 janv. 2021 à 16:20
26 janv. 2021 à 16:20
Bonjour,
Il y a quand même du travail...oui, vue les photos, c'était fait pour envoyer les téléphones fixes dans plusieurs pièces... Mais pas internet...
-- En gros, il faut changer les prises murales par des modèles RJ45 équipé pour quatre paires torsadées.
-- Remplacer les câbles téléphoniques en place par des câbles 4 paires torsadées avec blindage (Cat 6) L'ancien câble sert à tirer une aiguille qui lui est attachée... puis en retour, l'aiguille tire le nouveau câble...C'est le principe.
-- Il faudra peut etre s'équiper de la pince à sertir les fiches RJ45 pour les extrémités arrivant au tableau...
-- Installer un panneau de brassage... ou alors un "Switch" multivoies selon le nombres de lignes envisagées (voir avec un peu de réserve)
Le cable Coax qu'on apperçoit, c'est quoi..?? une descente d'antenne TV...ou l'arrivée de la "Fibre" Numéricable ou Est vidéo...
Car il faut envisager l'endroit ou sera placé la BOX dans la maison...C'est un peu lié à l'arrivée de ligne (fibre ou ADSL)... Mais d'un autre côté, il est souhaitable que cette Box se situe au centre de la maison... pour le rayonnement Wifi et la proximité de la TV...
Pour la téléphonie fixe, il faut utiliser des téléphones "sans fil" quatro par ex... la base étant reliée au dos de la BOX..
Voila pour un point de départ..
Il y a quand même du travail...oui, vue les photos, c'était fait pour envoyer les téléphones fixes dans plusieurs pièces... Mais pas internet...
-- En gros, il faut changer les prises murales par des modèles RJ45 équipé pour quatre paires torsadées.
-- Remplacer les câbles téléphoniques en place par des câbles 4 paires torsadées avec blindage (Cat 6) L'ancien câble sert à tirer une aiguille qui lui est attachée... puis en retour, l'aiguille tire le nouveau câble...C'est le principe.
-- Il faudra peut etre s'équiper de la pince à sertir les fiches RJ45 pour les extrémités arrivant au tableau...
-- Installer un panneau de brassage... ou alors un "Switch" multivoies selon le nombres de lignes envisagées (voir avec un peu de réserve)
Le cable Coax qu'on apperçoit, c'est quoi..?? une descente d'antenne TV...ou l'arrivée de la "Fibre" Numéricable ou Est vidéo...
Car il faut envisager l'endroit ou sera placé la BOX dans la maison...C'est un peu lié à l'arrivée de ligne (fibre ou ADSL)... Mais d'un autre côté, il est souhaitable que cette Box se situe au centre de la maison... pour le rayonnement Wifi et la proximité de la TV...
Pour la téléphonie fixe, il faut utiliser des téléphones "sans fil" quatro par ex... la base étant reliée au dos de la BOX..
Voila pour un point de départ..
jee pee
Messages postés
39583
Date d'inscription
mercredi 2 mai 2007
Statut
Modérateur
Dernière intervention
18 avril 2024
9 225
Modifié le 26 janv. 2021 à 16:28
Modifié le 26 janv. 2021 à 16:28
Salut,
"-- Il faudra peut etre s'équiper de la pince à sertir les fiches RJ45 pour les extrémités arrivant au tableau.. " ce ne devrait jamais être nécessaire pour une installation réseau. La pince à sertir est destinée aux prises RJ45 males. Alors que sur une installation on va être sur du cable réseau monobrin qui doit avoir à chaque extrémité une prise RJ45 femelle.
"-- Il faudra peut etre s'équiper de la pince à sertir les fiches RJ45 pour les extrémités arrivant au tableau.. " ce ne devrait jamais être nécessaire pour une installation réseau. La pince à sertir est destinée aux prises RJ45 males. Alors que sur une installation on va être sur du cable réseau monobrin qui doit avoir à chaque extrémité une prise RJ45 femelle.
brupala
Messages postés
109406
Date d'inscription
lundi 16 juillet 2001
Statut
Membre
Dernière intervention
18 avril 2024
13 617
>
jee pee
Messages postés
39583
Date d'inscription
mercredi 2 mai 2007
Statut
Modérateur
Dernière intervention
18 avril 2024
Modifié le 26 janv. 2021 à 18:10
Modifié le 26 janv. 2021 à 18:10
Tout à fait,
si on veut absolument mettre des prises mâles, ce qui est une erreur, il faut prendre des prises dites de terrain pour câble rigide et elles se montent sans outil, comme les noyaux et les prises murales.
https://forums.commentcamarche.net/forum/affich-37585049-compatibilite-cables-et-prises-rj45
si on veut absolument mettre des prises mâles, ce qui est une erreur, il faut prendre des prises dites de terrain pour câble rigide et elles se montent sans outil, comme les noyaux et les prises murales.
https://forums.commentcamarche.net/forum/affich-37585049-compatibilite-cables-et-prises-rj45
jeannets
Messages postés
26743
Date d'inscription
dimanche 9 septembre 2007
Statut
Contributeur
Dernière intervention
18 avril 2024
5 761
26 janv. 2021 à 16:40
26 janv. 2021 à 16:40
Oui, c'est vrai dans ton cas... mais moi, je met des fiches et les place directement dans les prises du switch ou de la BOX... ça prend moins de place, ça fait moins de coupure des contacts (c'est plus direct)
et je met du souple même dans les gaines...
Et normalement on ne doit pas débrancher ça bien souvent..
Et j'avais dit "Peut etre"... car ça demande aussi le "coup de patte"
et je met du souple même dans les gaines...
Et normalement on ne doit pas débrancher ça bien souvent..
Et j'avais dit "Peut etre"... car ça demande aussi le "coup de patte"
jee pee
Messages postés
39583
Date d'inscription
mercredi 2 mai 2007
Statut
Modérateur
Dernière intervention
18 avril 2024
9 225
26 janv. 2021 à 16:46
26 janv. 2021 à 16:46
"je met du souple même dans les gaines" alors le soucis vient des prises murales qui elles supportent mal les câbles à fils multibrins
jeannets
Messages postés
26743
Date d'inscription
dimanche 9 septembre 2007
Statut
Contributeur
Dernière intervention
18 avril 2024
5 761
26 janv. 2021 à 18:05
26 janv. 2021 à 18:05
C'est vrai aussi, mais j'utilise des bornes à souder au fer à souder, ça marche très bien... la seule difficulté, c'est de travailler à quatre pattes..
Il y a aussi des bornes wrappées, soudées en "queue de cochon"

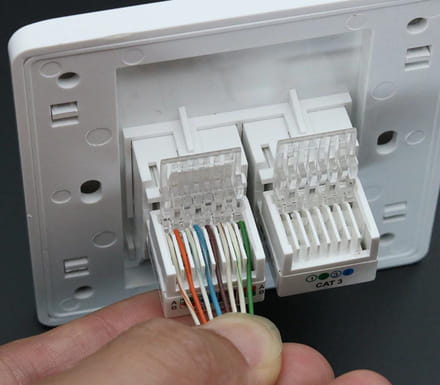

Et aussi les prises murales en modules, comme Legrand. ces modèles Xintylink se montent sans soudure...on met tous les fils en place et on rabat le couvercle pour les sertir dans la griffe, on peut en mettre deux en hauteur dans le même module... voici une image/
C'est du AWG24...
Je dirais aussi que bien souvent, comme pour les COAX de TV, je ne met pas de prise murale, mais seulement un cache et je laisse le câble sortir d'une bonne longueur, surtout en usage de bureau, ainsi le câble vient d'une seule pièce depuis le routeur, jusqu'au PC ou la TV.
Voilà, mais chacun voit midi à sa porte et il reste libre de prendre l'idée ou non, ou de l'adapter selon ses besoins ou autres critères.
Il y a aussi des bornes wrappées, soudées en "queue de cochon"
Et aussi les prises murales en modules, comme Legrand. ces modèles Xintylink se montent sans soudure...on met tous les fils en place et on rabat le couvercle pour les sertir dans la griffe, on peut en mettre deux en hauteur dans le même module... voici une image/
C'est du AWG24...
Je dirais aussi que bien souvent, comme pour les COAX de TV, je ne met pas de prise murale, mais seulement un cache et je laisse le câble sortir d'une bonne longueur, surtout en usage de bureau, ainsi le câble vient d'une seule pièce depuis le routeur, jusqu'au PC ou la TV.
Voilà, mais chacun voit midi à sa porte et il reste libre de prendre l'idée ou non, ou de l'adapter selon ses besoins ou autres critères.
brupala
Messages postés
109406
Date d'inscription
lundi 16 juillet 2001
Statut
Membre
Dernière intervention
18 avril 2024
13 617
Modifié le 26 janv. 2021 à 18:27
Modifié le 26 janv. 2021 à 18:27
ça n'est plus les méthodes de travailler aujourd'hui, il ne faut vraiment pas conseiller ça sur un forum :-(
Lecture:
https://www.touslescables.com/bb/index.php?action=vthread&forum=6&topic=152
Et ce n'est pas pour rien que la norme actuelle impose ces installations à prises femelles:
https://www.blog.123elec.com/norme-nf-c-15-100-reseau-de-communication/
Lecture:
https://www.touslescables.com/bb/index.php?action=vthread&forum=6&topic=152
Et ce n'est pas pour rien que la norme actuelle impose ces installations à prises femelles:
https://www.blog.123elec.com/norme-nf-c-15-100-reseau-de-communication/
Modifié le 26 janv. 2021 à 18:06
Donc si j'ai bien compris, le truc serait de mettre au bout de chaque câble un keystone pour avoir des prises femelle, puis de les brancher sur la box ou éventuellement un switch ?
