Branchement boitier dti

Résolu
flonew Messages postés 12 Date d'inscription   Statut Membre Dernière intervention   -
flonew Messages postés 12 Date d'inscription   Statut Membre Dernière intervention   - 1 juil. 2020 à 20:30
Bonjour,


Je viens d’aménager dans une maison et j’ai des problèmes d’internet. On m’a conseillé de refaire les branchements du boitier dti, mais je suis un peu perdu. Pouvez-vous m’aider ? Voici mon boitier.
Merci d’avance

5 réponses

flonew Messages postés 12 Date d'inscription   Statut Membre Dernière intervention

Merci à tous pour vos réponses et votre aide. J’essaye demain et reviens vers vous
0
brupala Messages postés 111670 Date d'inscription   Statut Membre Dernière intervention   14 070

Salut,
je te conseille de laisser tout ça tel que c'est les scotchlock assurent la connexion des deux câbles, tu risques de rajouter plus de problèmes que tu n'en as en rajoutant ce vieux DTI qui n'est pas branché actuellement, tu dois avoir une prise téléphone plus loin au bout du câble ivoire PTT298.
Demande à ton FAI de faire intervenir Orange pour une vérification de ligne.

0
baladur13 Messages postés 47674 Date d'inscription   Statut Modérateur Dernière intervention   13 663

Bonjour,
Le câble ivoire, à gauche, il est connecté à quoi ?


0
flonew Messages postés 12 Date d'inscription   Statut Membre Dernière intervention

À ce câble

0
baladur13 Messages postés 47674 Date d'inscription   Statut Modérateur Dernière intervention   13 663 > flonew Messages postés 12 Date d'inscription   Statut Membre Dernière intervention

Ok rien à voir...
Donc un câble téléphone correctement connecté via les scotchlock et un autre non branché.
Donc une seule prise peut être opérationnelle.
0
brupala Messages postés 111670 Date d'inscription   Statut Membre Dernière intervention   14 070 > flonew Messages postés 12 Date d'inscription   Statut Membre Dernière intervention

Oui, ça c'est une antenne TV, parabole ou yagi (râteau).
0
flonew Messages postés 12 Date d'inscription   Statut Membre Dernière intervention   > brupala Messages postés 111670 Date d'inscription   Statut Membre Dernière intervention

D’accord merci pour vos informations, j’ai essayé la box sur les 2 prise en T ça ne marche pas donc ça doit venir d’ailleurs. J’ai ouvert un ticket incident chez mon opérateur
0
brupala Messages postés 111670 Date d'inscription   Statut Membre Dernière intervention   14 070 > flonew Messages postés 12 Date d'inscription   Statut Membre Dernière intervention

La ligne n'est peut-etre pas encore livrée par Orange, ça fait longtemps que tu as pris l'abonnement ADSL ?
0
Redbart Messages postés 21466 Date d'inscription   Statut Membre Dernière intervention   3 271

bonjour
le boitier dti ne sert/servait qu'à F.T. pour faire des tests sur la ligne RTC

en pratique il ne sert plus, l'adsl passe par la paire gris / blanc

à y regarder de près, les deux gouttes translucides semble être des isolants, fait selon les conseils de francoins

-1
flonew Messages postés 12 Date d'inscription   Statut Membre Dernière intervention

Merci de votre réponse, donc là les branchements sont bien fait ? C’est normal que les 2 gris soit ensemble dans le scotchlok et le blanc et le rose aussi ?

Ma box est branchée sur une prise en T, ma connexion est censée être activée depuis le 20 mais ca ne marche pas. J’ai essayé ma deuxième prise en T même problème ca ne marche pas
0
Redbart Messages postés 21466 Date d'inscription   Statut Membre Dernière intervention   3 271 > flonew Messages postés 12 Date d'inscription   Statut Membre Dernière intervention

deux gris et deux blancs, je ne vois pas de rose

il faut dénuder l’âme cuivre au ras de l'isolant et tirer
0
flonew Messages postés 12 Date d'inscription   Statut Membre Dernière intervention   > Redbart Messages postés 21466 Date d'inscription   Statut Membre Dernière intervention

Sur la photo avec le flash ca ne se voit pas mais le fil qui vient de l’extérieur est légèrement rosé. Je pense qu’avec le temp il a pris cette couleur il doit bien être blanc. Je vais essayer merci à vous
0
Redbart Messages postés 21466 Date d'inscription   Statut Membre Dernière intervention   3 271 > flonew Messages postés 12 Date d'inscription   Statut Membre Dernière intervention

après avoir compris que les scotchblok était des connecteurs à la McGyver (ancien raccord voleurs)

il s'avère que le branchement tel qu'il est fait est correct, malgré son aspect provisoire

l'avis de Brupala est le plus pertinent
0

Vous n’avez pas trouvé la réponse que vous recherchez ?

Posez votre question
Utilisateur anonyme

Bonsoir.

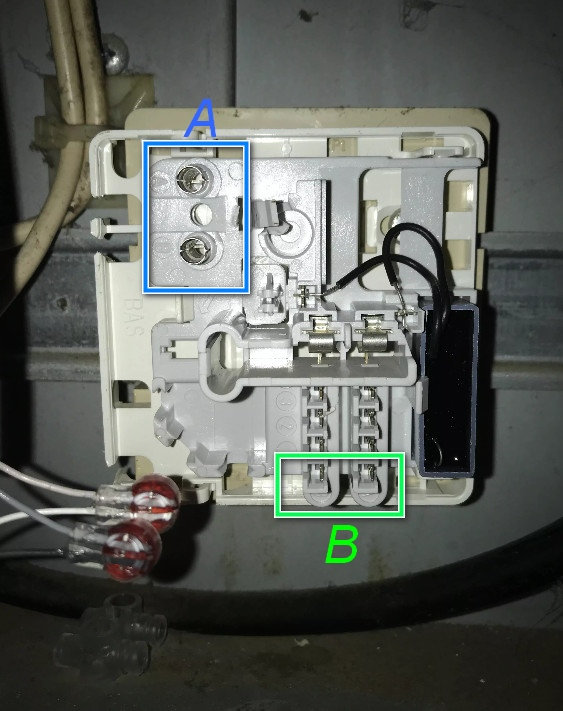

A mon avis:
les deux fils qui viennent de l'extérieur c'est à mettre en A,
les deux fils qui vont à l'intérieur de chez vous, c'est en B.
https://www.zupimages.net/up/20/26/qzvk.jpg
-1
flonew Messages postés 12 Date d'inscription   Statut Membre Dernière intervention

Merci de votre réponse, y a une technique pour les brancher ? Déjà j’ai essayé de les sortir du scotchlok je n’y arrive pas... Je Ne m’y connais pas trop en branchements. Je peux les couper pour les sortir et les mettre comme vous m’avez dit ?
0
Utilisateur anonyme > flonew Messages postés 12 Date d'inscription   Statut Membre Dernière intervention

Ne pas forcer, il faut couper les fils au ras des scotchlocks.
0
Redbart Messages postés 21466 Date d'inscription   Statut Membre Dernière intervention   3 271 > flonew Messages postés 12 Date d'inscription   Statut Membre Dernière intervention

prend une pince coupante pour exploser l'isolant en pinçant bien entre le deux fils
dénude de 10 mm et glisse le fil nu droit à fond dans la découpe V prévu sur les supports métalliques
0
