Cable réseau ethernet et fibre dans maison neuve incomplet
Fermé
Pr3sti
Messages postés
8
Date d'inscription
samedi 15 juin 2019
Statut
Membre
Dernière intervention
17 juin 2019
-
15 juin 2019 à 13:12
Pr3sti Messages postés 8 Date d'inscription samedi 15 juin 2019 Statut Membre Dernière intervention 17 juin 2019 - 17 juin 2019 à 21:25
Pr3sti Messages postés 8 Date d'inscription samedi 15 juin 2019 Statut Membre Dernière intervention 17 juin 2019 - 17 juin 2019 à 21:25
4 réponses
brupala
Messages postés
109422
Date d'inscription
lundi 16 juillet 2001
Statut
Membre
Dernière intervention
20 avril 2024
13 618
Modifié le 15 juin 2019 à 18:30
Modifié le 15 juin 2019 à 18:30
Salut,
pour te faire un panneau de brassage, tu as aussi la solution de prises à poser sur le rail DIN que tu as sous ton DTI, donc à côté de celui ci:
https://www.touslescables.com/b.php?a=A8OL%2Apdh%5E1924&c=Voi&h=1924
en déconnectant les 4 câbles qui arrivent au répartiteur téléphonique sous le DTI, j'espère qu'il y a assez de mou en réserve derrière le tableau.
La prise en bas est le PTO, le tech Orange adonc passé un bout de fibre jusqu'à ton salon en retirant le PTT 298 (il s'en est sans doute servi comme aiguille, ce qui fait gagner beaucoup de temps).
Il faudra que le pigtail fibre rejoue le même rôle pour repasser un cat5.
Pour ce qui est de la connexion box TV, c'est ethernet sans problème, sur n'importe quel port, en principe les box TV sont dans un vlan particulier ce qui est transparent pour connecter tout sur le port TV de la box ou les autres, via un switch ou pas.
Orange devra déplacer la box et l'ONT fibre (c'est l'autre boîtier près de la box) au coffret de communication.
PS,
tu as raison d'exterminer les souris, c'est dangereux pour les câbles surtout la fibre :-))
pour te faire un panneau de brassage, tu as aussi la solution de prises à poser sur le rail DIN que tu as sous ton DTI, donc à côté de celui ci:
https://www.touslescables.com/b.php?a=A8OL%2Apdh%5E1924&c=Voi&h=1924
en déconnectant les 4 câbles qui arrivent au répartiteur téléphonique sous le DTI, j'espère qu'il y a assez de mou en réserve derrière le tableau.
La prise en bas est le PTO, le tech Orange adonc passé un bout de fibre jusqu'à ton salon en retirant le PTT 298 (il s'en est sans doute servi comme aiguille, ce qui fait gagner beaucoup de temps).
Il faudra que le pigtail fibre rejoue le même rôle pour repasser un cat5.
Pour ce qui est de la connexion box TV, c'est ethernet sans problème, sur n'importe quel port, en principe les box TV sont dans un vlan particulier ce qui est transparent pour connecter tout sur le port TV de la box ou les autres, via un switch ou pas.
Orange devra déplacer la box et l'ONT fibre (c'est l'autre boîtier près de la box) au coffret de communication.
PS,
tu as raison d'exterminer les souris, c'est dangereux pour les câbles surtout la fibre :-))
jee pee
Messages postés
39598
Date d'inscription
mercredi 2 mai 2007
Statut
Modérateur
Dernière intervention
20 avril 2024
9 228
Modifié le 15 juin 2019 à 14:40
Modifié le 15 juin 2019 à 14:40
Bonjour,
Cette installation n'est faite que pour distribuer le téléphone.
Pour de l'ethernet, au niveau du dti, il faudrait mettre une barrette avec 4 prises rj45 femelles pour y brancher les 4 câbles (et les 8 fils de chaque cable) et dans les pièces connecter les 8 fils sur chaque prise.
Cdlt
Cette installation n'est faite que pour distribuer le téléphone.
Pour de l'ethernet, au niveau du dti, il faudrait mettre une barrette avec 4 prises rj45 femelles pour y brancher les 4 câbles (et les 8 fils de chaque cable) et dans les pièces connecter les 8 fils sur chaque prise.
Cdlt
Pr3sti
Messages postés
8
Date d'inscription
samedi 15 juin 2019
Statut
Membre
Dernière intervention
17 juin 2019
15 juin 2019 à 14:43
15 juin 2019 à 14:43
Merci pour la reponse plus que rapide,
les prises au niveau du compteur ne sont pas des prises rj45 ? Je ne peux pas brancher les 4 cables et donc les 8 fils directement dessus ?
Merci =)
les prises au niveau du compteur ne sont pas des prises rj45 ? Je ne peux pas brancher les 4 cables et donc les 8 fils directement dessus ?
Merci =)
jee pee
Messages postés
39598
Date d'inscription
mercredi 2 mai 2007
Statut
Modérateur
Dernière intervention
20 avril 2024
9 228
15 juin 2019 à 14:51
15 juin 2019 à 14:51

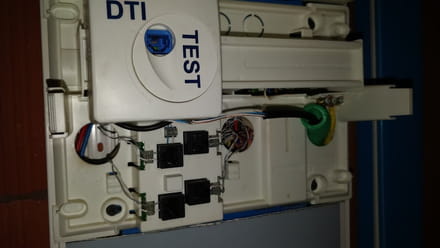

on ne distingue pas sur ta photo si les 4 petits blocs carrés noirs sous le dti sont des rj45.
Et même s'ils l'étaient, le mode de connexion des 2 fils ne semble pas se préter à une connexion des 8 fils. Je ne vois pas de quel type de matériel il peut s'agir.
Et même s'ils l'étaient, le mode de connexion des 2 fils ne semble pas se préter à une connexion des 8 fils. Je ne vois pas de quel type de matériel il peut s'agir.
Pr3sti
Messages postés
8
Date d'inscription
samedi 15 juin 2019
Statut
Membre
Dernière intervention
17 juin 2019
15 juin 2019 à 15:23
15 juin 2019 à 15:23

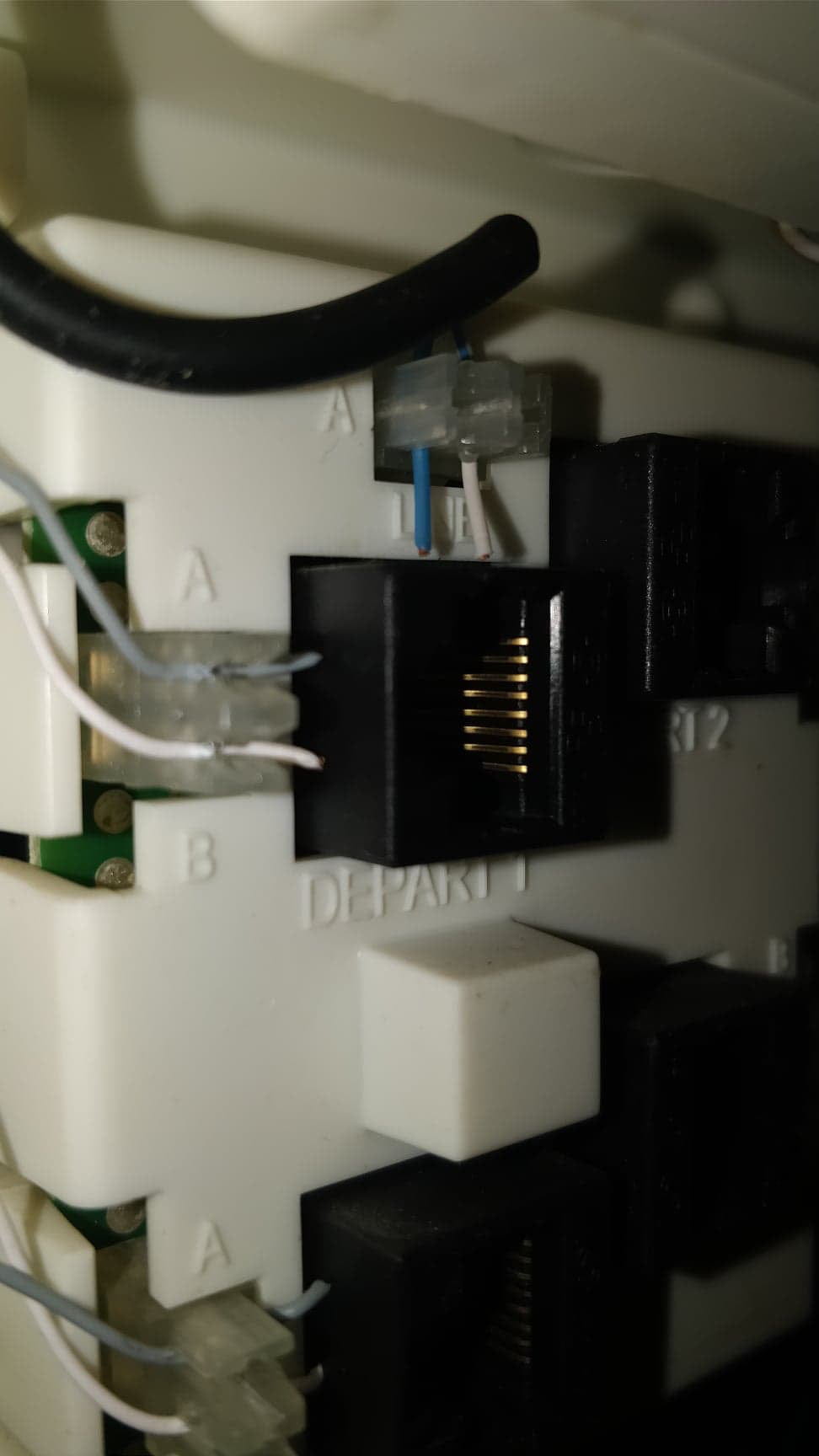

Bon j'ai creusé et je voulais donc faire une photo plus zoomé et voila ce qu'il en ressort:
Les cables ne sont meme pas branchés !!ils arrivent nus a ces espece de 4 prises où je ne sait meme pas où se font les arrivées !
Du coup j'imagine qu'il va me falloir 4 vraies prises RJ45 et que je branche chaque fil par fil a mon compteur et a mes prises murales aussi.
La question est: s'agit-il de cable pouvant faire fonctionner des prises rj 45 ?
Merci
Les cables ne sont meme pas branchés !!ils arrivent nus a ces espece de 4 prises où je ne sait meme pas où se font les arrivées !
Du coup j'imagine qu'il va me falloir 4 vraies prises RJ45 et que je branche chaque fil par fil a mon compteur et a mes prises murales aussi.
La question est: s'agit-il de cable pouvant faire fonctionner des prises rj 45 ?
Merci
jee pee
Messages postés
39598
Date d'inscription
mercredi 2 mai 2007
Statut
Modérateur
Dernière intervention
20 avril 2024
9 228
>
Pr3sti
Messages postés
8
Date d'inscription
samedi 15 juin 2019
Statut
Membre
Dernière intervention
17 juin 2019
15 juin 2019 à 15:34
15 juin 2019 à 15:34
Il faudrait regarder si sur les cables il y a une inscription.
Dans une installation récente cela devrait être du PTT 298, un cable 4 paires qui permet de faire passer de l'Ethernet.
Voilà comment les prises devraient être cablées : https://forums.commentcamarche.net/forum/affich-35979761-cabler-une-prise-murale-rj45-avec-un-cable-telephonique#1
Dans une installation récente cela devrait être du PTT 298, un cable 4 paires qui permet de faire passer de l'Ethernet.
Voilà comment les prises devraient être cablées : https://forums.commentcamarche.net/forum/affich-35979761-cabler-une-prise-murale-rj45-avec-un-cable-telephonique#1
Pr3sti
Messages postés
8
Date d'inscription
samedi 15 juin 2019
Statut
Membre
Dernière intervention
17 juin 2019
15 juin 2019 à 15:44
15 juin 2019 à 15:44
Bon déjà bon point c'est du ptt 298.
Reste plus qu'a essayer de brancher tous les cables a la prise murales, je vais essayer de faire ca et de vous donner un retour photo.
Et pour les prises je vais a bricomarché je demande quoi pour la partie compteur ? Des prises rj45 ?
Reste plus qu'a essayer de brancher tous les cables a la prise murales, je vais essayer de faire ca et de vous donner un retour photo.
Et pour les prises je vais a bricomarché je demande quoi pour la partie compteur ? Des prises rj45 ?
jee pee
Messages postés
39598
Date d'inscription
mercredi 2 mai 2007
Statut
Modérateur
Dernière intervention
20 avril 2024
9 228
>
Pr3sti
Messages postés
8
Date d'inscription
samedi 15 juin 2019
Statut
Membre
Dernière intervention
17 juin 2019
15 juin 2019 à 16:08
15 juin 2019 à 16:08
Cela peut être un rail nu sur lequel on connecte des prises
ou un bloc de 4 prises :
Il faut surtout trouver comment le fixer dans ton boitier.
Ta box elle est bien au même endroit que le DTI ? branchée sur le PTO sur le mur en bas de la colonne ?
ou un bloc de 4 prises :
Il faut surtout trouver comment le fixer dans ton boitier.
Ta box elle est bien au même endroit que le DTI ? branchée sur le PTO sur le mur en bas de la colonne ?
Pr3sti
Messages postés
8
Date d'inscription
samedi 15 juin 2019
Statut
Membre
Dernière intervention
17 juin 2019
15 juin 2019 à 16:58
15 juin 2019 à 16:58
Merci pour toutes tes indications,
Alors je me suis mis dans une galère.. le technicien qui m'a installé la fibre a mis la prise optique proche de la TV. Pour se faire il est passé par la gaine du câble ptt98 en s'en servant comme guide et m'a ainsi détruit le câble.

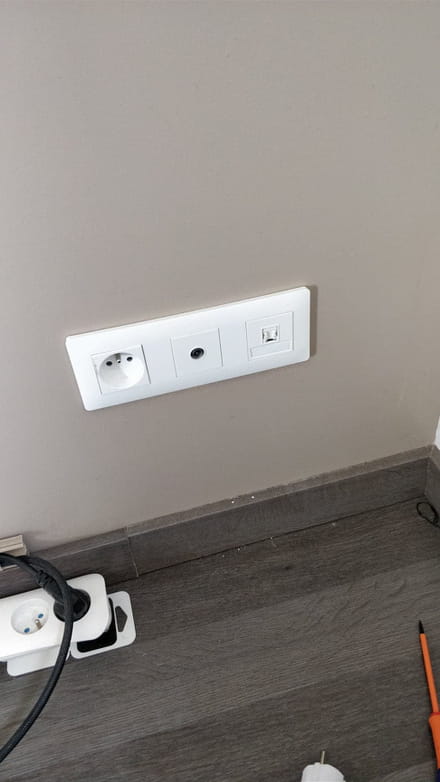

Donc la prise murale ethernet dans mon salon, là où il y a la livebox ne sert qu'en fait de décoration..
J'ai appelé orange, ils vont venir me refaire l'installation afin de me repasser du câble ptt98 pour que ma prise murale fonctionne ethernet du salon refonctionne et m'installer ma livebox dans le garage proche de ma prise DTI test.
Est ce que vous avez des conseils avant que le technicien ne repasse pour refaire une nouvelle installation ? En attendant je suis bloqué et je dois me contenter du wifi qui n'est pas au top sur cette livebox..
Alors je me suis mis dans une galère.. le technicien qui m'a installé la fibre a mis la prise optique proche de la TV. Pour se faire il est passé par la gaine du câble ptt98 en s'en servant comme guide et m'a ainsi détruit le câble.
Donc la prise murale ethernet dans mon salon, là où il y a la livebox ne sert qu'en fait de décoration..
J'ai appelé orange, ils vont venir me refaire l'installation afin de me repasser du câble ptt98 pour que ma prise murale fonctionne ethernet du salon refonctionne et m'installer ma livebox dans le garage proche de ma prise DTI test.
Est ce que vous avez des conseils avant que le technicien ne repasse pour refaire une nouvelle installation ? En attendant je suis bloqué et je dois me contenter du wifi qui n'est pas au top sur cette livebox..
jee pee
Messages postés
39598
Date d'inscription
mercredi 2 mai 2007
Statut
Modérateur
Dernière intervention
20 avril 2024
9 228
15 juin 2019 à 17:20
15 juin 2019 à 17:20
Je m'étais fait la réflexion que le fourreau vert que l'on voit sur ta 4ème photo est étroit.
Sur ta seconde photo, en bas à gauche, ce n'est pas le Point de Terminaison Optique ? On doit pouvoir y connecter la box. Ce que le technicien a du faire, c'est juste passer un nouveau cable pour la box depuis ce point de départ ?
La tv est connectée comment à la livebox ? Il y a un seul boitier ou 2, un fibre le second tv ?
Car si la livebox est dans le garage, il faut songer à la connexion TV.
Il est possible de laisser la box avec la TV, mais il faut que le prise RJ45 fonctionne, ainsi la box envoie de l'ethernet vers le garage, sur la prise en arrivée, il faut mettre un switch ethernet et cela permet de diffuser de l'ethernet vers les 3 autres prises.
Sur ta seconde photo, en bas à gauche, ce n'est pas le Point de Terminaison Optique ? On doit pouvoir y connecter la box. Ce que le technicien a du faire, c'est juste passer un nouveau cable pour la box depuis ce point de départ ?
La tv est connectée comment à la livebox ? Il y a un seul boitier ou 2, un fibre le second tv ?
Car si la livebox est dans le garage, il faut songer à la connexion TV.
Il est possible de laisser la box avec la TV, mais il faut que le prise RJ45 fonctionne, ainsi la box envoie de l'ethernet vers le garage, sur la prise en arrivée, il faut mettre un switch ethernet et cela permet de diffuser de l'ethernet vers les 3 autres prises.
Pr3sti
Messages postés
8
Date d'inscription
samedi 15 juin 2019
Statut
Membre
Dernière intervention
17 juin 2019
>
jee pee
Messages postés
39598
Date d'inscription
mercredi 2 mai 2007
Statut
Modérateur
Dernière intervention
20 avril 2024
15 juin 2019 à 17:46
15 juin 2019 à 17:46
Si les fourreau est étroit, est ce que ca change quelquechose pour la connection ? Sachant que l'autre cable est le cable antenne TV que je peux debrancher (voir supprimer) pour eviter toute interference.
Sur ma seconde photo c'est le point de transition optique. De la part un cable blanc (celui qui a remplacé mon PTT98 allant du garage au salon) qui va à un autre boitier de Terminaison Optique dans mon salon. De ce boitier je connecte ma livebox via fibre.
La TV est connecté par cable ethernet a la livebox. Il y a trois boitier: le premier boitier qui transforme la fibre en ethernet <--> livebox <--> box TV
Si la livebox est dans le garage et qu'on me remet mon cable ptt98 alors livebox <--> fiche rj45 <--> PTT98<-->prise ethernet murale <--> cable ethernet <--> box TV et well Done
Le switch eternet permet de diffuser de l'ethernet ok mais le fait-il de facon independante ? C'est à dire que sur la sortie du switch est ce que je peux connecter la Tv et un ordinateur par exemple ?
Question Bonus: j'ai 2 TV et un seul décodeur, comment faire ? J'avais pensé à un chromecast sur chaque TV mais ca veut dire que les deux TV ne peuvent pas fonctionner independamment..
Merci encore =)
Sur ma seconde photo c'est le point de transition optique. De la part un cable blanc (celui qui a remplacé mon PTT98 allant du garage au salon) qui va à un autre boitier de Terminaison Optique dans mon salon. De ce boitier je connecte ma livebox via fibre.
La TV est connecté par cable ethernet a la livebox. Il y a trois boitier: le premier boitier qui transforme la fibre en ethernet <--> livebox <--> box TV
Si la livebox est dans le garage et qu'on me remet mon cable ptt98 alors livebox <--> fiche rj45 <--> PTT98<-->prise ethernet murale <--> cable ethernet <--> box TV et well Done
Le switch eternet permet de diffuser de l'ethernet ok mais le fait-il de facon independante ? C'est à dire que sur la sortie du switch est ce que je peux connecter la Tv et un ordinateur par exemple ?
Question Bonus: j'ai 2 TV et un seul décodeur, comment faire ? J'avais pensé à un chromecast sur chaque TV mais ca veut dire que les deux TV ne peuvent pas fonctionner independamment..
Merci encore =)
jee pee
Messages postés
39598
Date d'inscription
mercredi 2 mai 2007
Statut
Modérateur
Dernière intervention
20 avril 2024
9 228
>
Pr3sti
Messages postés
8
Date d'inscription
samedi 15 juin 2019
Statut
Membre
Dernière intervention
17 juin 2019
Modifié le 15 juin 2019 à 17:57
Modifié le 15 juin 2019 à 17:57
Pour le fourreau c'est juste une observation, et on comprend qu'il est difficle d'y faire passer un autre cable pour la fibre. Le cable TV présente toujours un intérêt, la TNT est parfois de meilleure qualité que la tv par internet.
Je ne connais pas la livebox. La prise ethernet utilisée entre la box et la box tv est-elle spécialisée ou on peut utiliser n'importe laquelle des sorties ethernet. Sur ma freebox, la box tv est connectée derrière un switch, lui même derrière un boitier cpl et cela fonctionne.
Pour 2 tv, il faut voir sur Orange. Mais traditionnellement, il faut un abonnement multi-tv et autant de box tv que de tv.
Je ne connais pas la livebox. La prise ethernet utilisée entre la box et la box tv est-elle spécialisée ou on peut utiliser n'importe laquelle des sorties ethernet. Sur ma freebox, la box tv est connectée derrière un switch, lui même derrière un boitier cpl et cela fonctionne.
Pour 2 tv, il faut voir sur Orange. Mais traditionnellement, il faut un abonnement multi-tv et autant de box tv que de tv.
15 juin 2019 à 18:52
J'ai une idée: j'ai envie que dans toute la maison il y ait le wifi de facon correcte (ce qui n'est pas le cas actuellement, je capte mais avec beaucoup de realentissement et d'instabilité car je suis loin).
Ainsi je compte:
Refaire l'installation de la box et de l'ONT dans ma piece centrale qui est un bureau ET qui possède une prise murale ethernet.
De la je vais brancher un cable ethernet de ma livebox a ma prise ethernet de la chambre centrale et du coup l'internet arrivera a mon garage aux prise rj45. J'acheterai un switch pour brancher les 3 autres prises rj45 du à la prise rj45 relié a ma box de la piece centrale.
Est ce que ca vous parait possible et peut ainsi permettre de brancher ma box TV a la prise murale de mon salon ET mon ordinateur dans une autre piece a une autre prise murale ?
15 juin 2019 à 19:32
c'est possible.
par contre, tu ne peux pas déplacer toi même le bout de fibre entre le PTO et l'ONT, ça demande des précautions particulières.
Aussi,
ne compte pas trop sur la box pour une bonne couverture wifi, il vaut mieux un vrai point d'accès wifi, que tu connectes où tu veux sur une prise murale, de préférence qu'il soit 802.11ac surtout sur une connexion fibre.
15 juin 2019 à 19:46
Mais la box en elle même a t-elle (hors wifi) une fonction particulière ? Car sinon il est plus simple de la laisser dans le garage.
17 juin 2019 à 21:25
non la box en elle meme n'a pas de fonction particuliere hormis le wifi qui dans mon cas m'interresse beaucoup.. :/
