Question câblage RJ45 prise mural à une prise mâle RJ45
Résolu/Fermé
alex23160
brupala
- Messages postés
- 45
- Date d'inscription
- mercredi 24 octobre 2012
- Statut
- Membre
- Dernière intervention
- 11 décembre 2018
brupala
- Messages postés
- 104133
- Date d'inscription
- lundi 16 juillet 2001
- Statut
- Membre
- Dernière intervention
- 10 août 2022
A voir également:
- Branchement rj45 male
- Cablage rj45 male - Meilleures réponses
- Branchement fiche male rj45 - Meilleures réponses
- Question câblage RJ45 prise mural à une prise mâle RJ45 ✓ - Forum - Câblage
- Câblage RJ45 prise murale ✓ - Forum - Câblage
- Cablage prise male rj45 ✓ - Forum - Câblage
- Prise cablage et prise téléphonique ✓ - Forum - Internet / Réseaux sociaux
- Schéma câblage rj45 ethernet ✓ - Forum - Câblage
2 réponses
Skynoze
8 déc. 2018 à 22:20
- Messages postés
- 344
- Date d'inscription
- dimanche 18 décembre 2016
- Statut
- Membre
- Dernière intervention
- 12 février 2019
8 déc. 2018 à 22:20
Tout dépends du type de cable etherner que tu as
brupala
8 déc. 2018 à 22:28
- Messages postés
- 104133
- Date d'inscription
- lundi 16 juillet 2001
- Statut
- Membre
- Dernière intervention
- 10 août 2022
8 déc. 2018 à 22:28
Salut,
oui les numéros correspondent, mais par rapport aux dessins tu devras inverser les paires vertes et orange:
le côté mâle que tu montres est câblé en eia/tia568-A et et le côté femelle en B.
Par contre,
tu ne devrais pas faire comme ça et poser aussi un panneau de brassage avec des prises femelles côté switch, que tu relieras au switch avec des cordons de brassage.
On ne monte pas des prises mâles sur du câble monobrin, ça n'est pas fait pour.
Et rajouter des cordons apporte de la souplesse dans raccordements ainsi que de la sécurité en cas de panne (prise mâle cassée).

oui les numéros correspondent, mais par rapport aux dessins tu devras inverser les paires vertes et orange:
le côté mâle que tu montres est câblé en eia/tia568-A et et le côté femelle en B.
Par contre,
tu ne devrais pas faire comme ça et poser aussi un panneau de brassage avec des prises femelles côté switch, que tu relieras au switch avec des cordons de brassage.
On ne monte pas des prises mâles sur du câble monobrin, ça n'est pas fait pour.
Et rajouter des cordons apporte de la souplesse dans raccordements ainsi que de la sécurité en cas de panne (prise mâle cassée).

alex23160
Modifié le 8 déc. 2018 à 22:45
- Messages postés
- 45
- Date d'inscription
- mercredi 24 octobre 2012
- Statut
- Membre
- Dernière intervention
- 11 décembre 2018
Modifié le 8 déc. 2018 à 22:45
brupala
8 déc. 2018 à 23:31
- Messages postés
- 104133
- Date d'inscription
- lundi 16 juillet 2001
- Statut
- Membre
- Dernière intervention
- 10 août 2022
- Messages postés
- 45
- Date d'inscription
- mercredi 24 octobre 2012
- Statut
- Membre
- Dernière intervention
- 11 décembre 2018
8 déc. 2018 à 23:31
ou à l'autre bout, oui,
juste histoire de ne pas faire un câble croisé, on met toujours du droit en prises murales.
Mais encore une fois, des prises femelles à chaque bout, ce sera mieux.
juste histoire de ne pas faire un câble croisé, on met toujours du droit en prises murales.
Mais encore une fois, des prises femelles à chaque bout, ce sera mieux.
alex23160
8 déc. 2018 à 23:51
- Messages postés
- 45
- Date d'inscription
- mercredi 24 octobre 2012
- Statut
- Membre
- Dernière intervention
- 11 décembre 2018
8 déc. 2018 à 23:51
Je vais déjà tester en prise mâle, j'ai tout le matériel pour câbler mon réseau ce week end en prise mâle.
Donc, j'ai tout câblé en droit. Quand je branche un câble ethernet entre mon pc et la prise mural mon pc détecte un réseau pendant un quart de second puis rien, et ça toute les minutes environs...

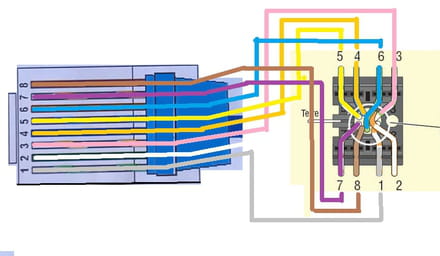

Voici un schémas de mon câblage avec les numéros présent sur ma prise mural RJ45 ainsi que les bonnes couleurs de mes fils. (oui, je suis cablé en fil de téléphone et non en cat6)

Donc, j'ai tout câblé en droit. Quand je branche un câble ethernet entre mon pc et la prise mural mon pc détecte un réseau pendant un quart de second puis rien, et ça toute les minutes environs...
Voici un schémas de mon câblage avec les numéros présent sur ma prise mural RJ45 ainsi que les bonnes couleurs de mes fils. (oui, je suis cablé en fil de téléphone et non en cat6)

brupala
9 déc. 2018 à 09:52
- Messages postés
- 104133
- Date d'inscription
- lundi 16 juillet 2001
- Statut
- Membre
- Dernière intervention
- 10 août 2022
- Messages postés
- 45
- Date d'inscription
- mercredi 24 octobre 2012
- Statut
- Membre
- Dernière intervention
- 11 décembre 2018
9 déc. 2018 à 09:52
Le câblage a l'air correct sur le papier, reste la réalité:
Tu as testé avec un testeur RJ45 ou pas ?
Reste que les câbles monobrin du PTT298 vont bien dans les prises murales, mais beaucoup moins bien dans les prises mâles.
Tu as testé avec un testeur RJ45 ou pas ?
Reste que les câbles monobrin du PTT298 vont bien dans les prises murales, mais beaucoup moins bien dans les prises mâles.
alex23160
9 déc. 2018 à 10:05
- Messages postés
- 45
- Date d'inscription
- mercredi 24 octobre 2012
- Statut
- Membre
- Dernière intervention
- 11 décembre 2018
9 déc. 2018 à 10:05
Ok donc mon câblage est bon.
Je n'ai pas testé mes câbles, j'espère que ce n'est pas mon sertissage qui à foiré dans ma prise mâle, c'est délicats à sertir.
Je n'ai pas testé mes câbles, j'espère que ce n'est pas mon sertissage qui à foiré dans ma prise mâle, c'est délicats à sertir.
8 déc. 2018 à 22:21
Un carré orange = Orange
Un carré semi orange semi blanc = Orange Blanc
ect
