Bonjour, ayant installer ma prise fibre au salon car j'ai essentiellement du matériel a cet endroit (console tv etc....) en tirant la fibre j'ai passé un RJ 45 CAT 7 et posé une prise RJ a cet endroit
J'ai donc a mon compteur le cable qui RJ qui vient du salon que je branche sur un switch.
J'ai tirer un cable de l'endroit ou y a mon pc, ainsi qu'un autre de là ou y la chambre.
Quand je fais mon test débit je depasse pas 100 mega.
Depuis la Freebox en direct j'ai 980 mega.
Quand je branche un cable de la box jusqu'au switch pour aller au pc idem j'ai le 900 Mega.
j'en déduis donc un problème dans mon câblages ?
Voici les éléments
https://www.amazon.fr/gp/product/B077XMQMPC/ref=ppx_yo_dt_b_asin_title_o09_s01?ie=UTF8&psc=1
https://www.amazon.fr/gp/product/B08HNFFLV4/ref=ppx_yo_dt_b_asin_title_o09_s00?ie=UTF8&psc=1
https://www.amazon.fr/gp/product/B07PTMXBDK/ref=ppx_yo_dt_b_asin_title_o09_s00?ie=UTF8&psc=1
Une idée de quoi faire ?
merci a tous
J'ai donc a mon compteur le cable qui RJ qui vient du salon que je branche sur un switch.
J'ai tirer un cable de l'endroit ou y a mon pc, ainsi qu'un autre de là ou y la chambre.
Quand je fais mon test débit je depasse pas 100 mega.
Depuis la Freebox en direct j'ai 980 mega.
Quand je branche un cable de la box jusqu'au switch pour aller au pc idem j'ai le 900 Mega.
j'en déduis donc un problème dans mon câblages ?
Voici les éléments
https://www.amazon.fr/gp/product/B077XMQMPC/ref=ppx_yo_dt_b_asin_title_o09_s01?ie=UTF8&psc=1
https://www.amazon.fr/gp/product/B08HNFFLV4/ref=ppx_yo_dt_b_asin_title_o09_s00?ie=UTF8&psc=1
https://www.amazon.fr/gp/product/B07PTMXBDK/ref=ppx_yo_dt_b_asin_title_o09_s00?ie=UTF8&psc=1
Une idée de quoi faire ?
merci a tous
Configuration: Windows / Chrome 87.0.4280.141
A voir également:
- Reseau RJ 45 + SWITCH
- Cable reseau player freebox - Forum Freebox
- Entrer les informations d'identification reseau - Guide
- Le message n'a pas été envoyé car le service n'est pas activé sur le réseau - Forum Xiaomi
- Partage reseau - Guide
- Android switch - Accueil - Android
4 réponses
yg_be
Messages postés
23541
Date d'inscription
Statut
Contributeur
Dernière intervention
Ambassadeur
1 584
ta description n'est pas très claire: qu'est ce qui se trouve où? tu nous proposes un cluedo?
la box, le switch, la prise fibre, la console tv, etc...., la prise RJ, le PC, la Freebox,
le salon, cet endroit, le compteur, l'endroit ou y a mon pc, la chambre
la box, le switch, la prise fibre, la console tv, etc...., la prise RJ, le PC, la Freebox,
le salon, cet endroit, le compteur, l'endroit ou y a mon pc, la chambre
Salut,
si j'ai bien compris , tu as un coffret de communication et un panneau de brassage, tu aurais donc dû installer la box au coffret de communication, pas au salon, de cette façon:
quitte à mettre le switch là où tu as mis la box.
Si c'est bien ça, c'est déjà une erreur.
Après, des câbles fixes arrivent normalement sur des prises murales femelles ou des noyaux de brassage femelles aussi, d’où l'on repart avec de petits cordons de brassage souples.

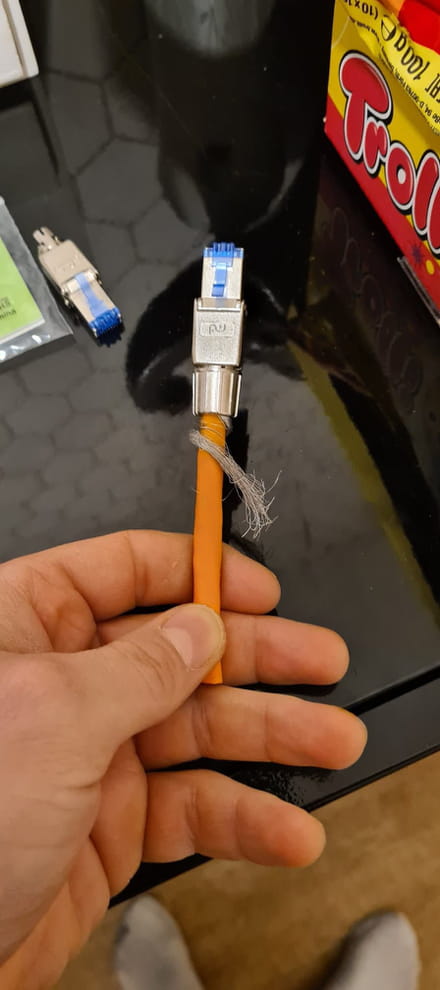

Cependant, tu as quand même bien fait les choses car tu as pris du câble monobrin à priori et des prises mâles "de terrain" à monter sans outil, les deux sont donc compatibles en principe.
Cependant,
bah quelque chose doit être mal fait dans le montage des prises pour que les câbles ne fonctionnent pas en gigabit.
Vérifie que tu n'as pas dépairé aussi, car je suppose que tous les accompagnants sont entièrement blancs au lieu d'être blanc/couleur de l'autre fil accompagné de la paire, dans ce cas faire attention à bien respecter les paires torsadées.
Il te faut donc déjà démonter et recâbler, au moins entre la box et le switch.
Si c'est toujours pareil, il faudra regarder ça au testeur de câblage.
Bon courage.
si j'ai bien compris , tu as un coffret de communication et un panneau de brassage, tu aurais donc dû installer la box au coffret de communication, pas au salon, de cette façon:
quitte à mettre le switch là où tu as mis la box.
Si c'est bien ça, c'est déjà une erreur.
Après, des câbles fixes arrivent normalement sur des prises murales femelles ou des noyaux de brassage femelles aussi, d’où l'on repart avec de petits cordons de brassage souples.
Cependant, tu as quand même bien fait les choses car tu as pris du câble monobrin à priori et des prises mâles "de terrain" à monter sans outil, les deux sont donc compatibles en principe.
Cependant,
bah quelque chose doit être mal fait dans le montage des prises pour que les câbles ne fonctionnent pas en gigabit.
Vérifie que tu n'as pas dépairé aussi, car je suppose que tous les accompagnants sont entièrement blancs au lieu d'être blanc/couleur de l'autre fil accompagné de la paire, dans ce cas faire attention à bien respecter les paires torsadées.
Il te faut donc déjà démonter et recâbler, au moins entre la box et le switch.
Si c'est toujours pareil, il faudra regarder ça au testeur de câblage.
Bon courage.
Salut, au compteur j'avais juste des câble rj basique je m'en suis servi de tir câble pour tiré mes rj 45 cat 7.
Préférant avoir la box au salon que dans le compteur ( elle ne rentre même pas dedans ) c'est pourquoi je veux repartir de ma prise rj45 du salon à mon compteur brancher sur le switch et desservir mes 2 autre rj que j'ai tiré et câblé
Qu'appel tu dépairé ? normal j'ai suivi la norme et l'ordre que j'ai mis sur l image au dessus, je vais revérifier ça tout de même et prendre d'autre photo un truc doit m échapper
Préférant avoir la box au salon que dans le compteur ( elle ne rentre même pas dedans ) c'est pourquoi je veux repartir de ma prise rj45 du salon à mon compteur brancher sur le switch et desservir mes 2 autre rj que j'ai tiré et câblé
Qu'appel tu dépairé ? normal j'ai suivi la norme et l'ordre que j'ai mis sur l image au dessus, je vais revérifier ça tout de même et prendre d'autre photo un truc doit m échapper

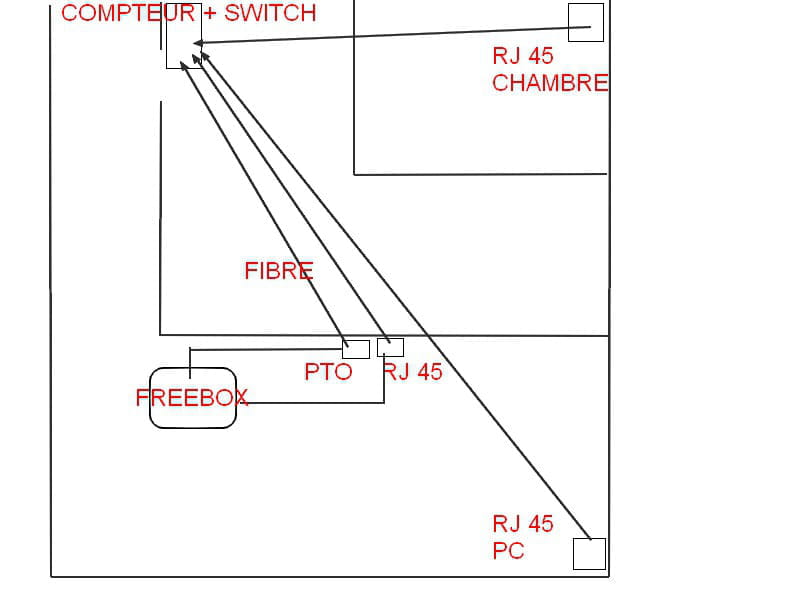

et donc du PC branché comme sur ton schéma, tu as 100mbps.
en branchant quelque-chose (quoi?) sur la freebox, tu as 980 mbps.
c'est quoi précisément "je branche un cable de la box jusqu'au switch pour aller au pc" : veux tu dire que tu connectes la box au switch pas un autre cable, sur les mêmes portes des deux cotés (mêmes portes que le cable original), et que le PC reste connecté au switch?
en branchant quelque-chose (quoi?) sur la freebox, tu as 980 mbps.
c'est quoi précisément "je branche un cable de la box jusqu'au switch pour aller au pc" : veux tu dire que tu connectes la box au switch pas un autre cable, sur les mêmes portes des deux cotés (mêmes portes que le cable original), et que le PC reste connecté au switch?
J 'ai 8 couleur, Vert avec un blanc, Bleu avec un Blanc, Orange avec un blanc, Marron avec un blanc.
Je présume que les couleur blanche correspondent au BLEU BLANC par exemple qu'on voit souvent sur les schémas.

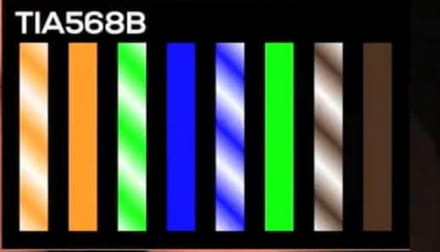

Sur mon branchement j' ai suivi l'ordre de câblage suivant

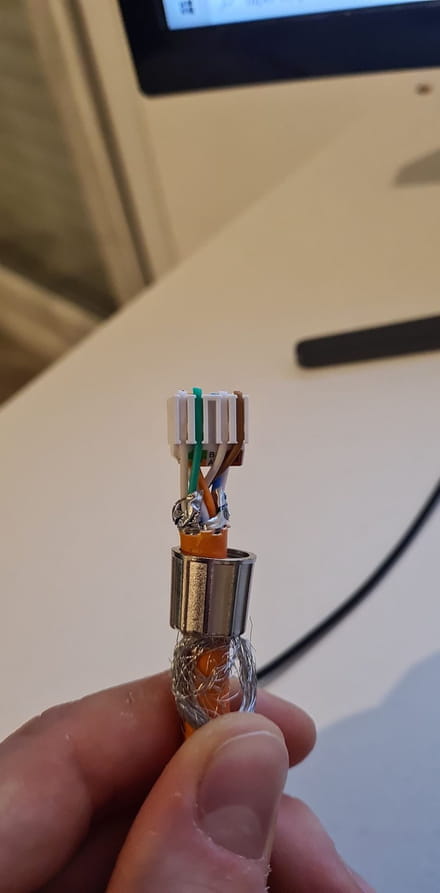

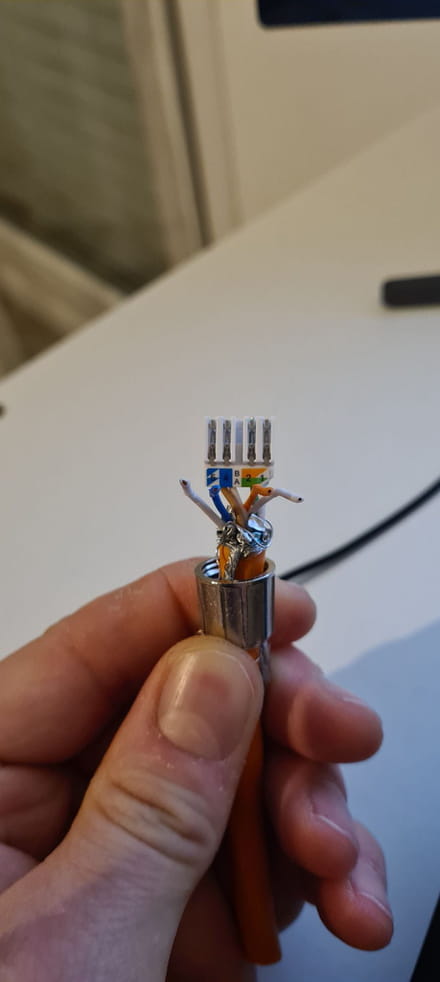

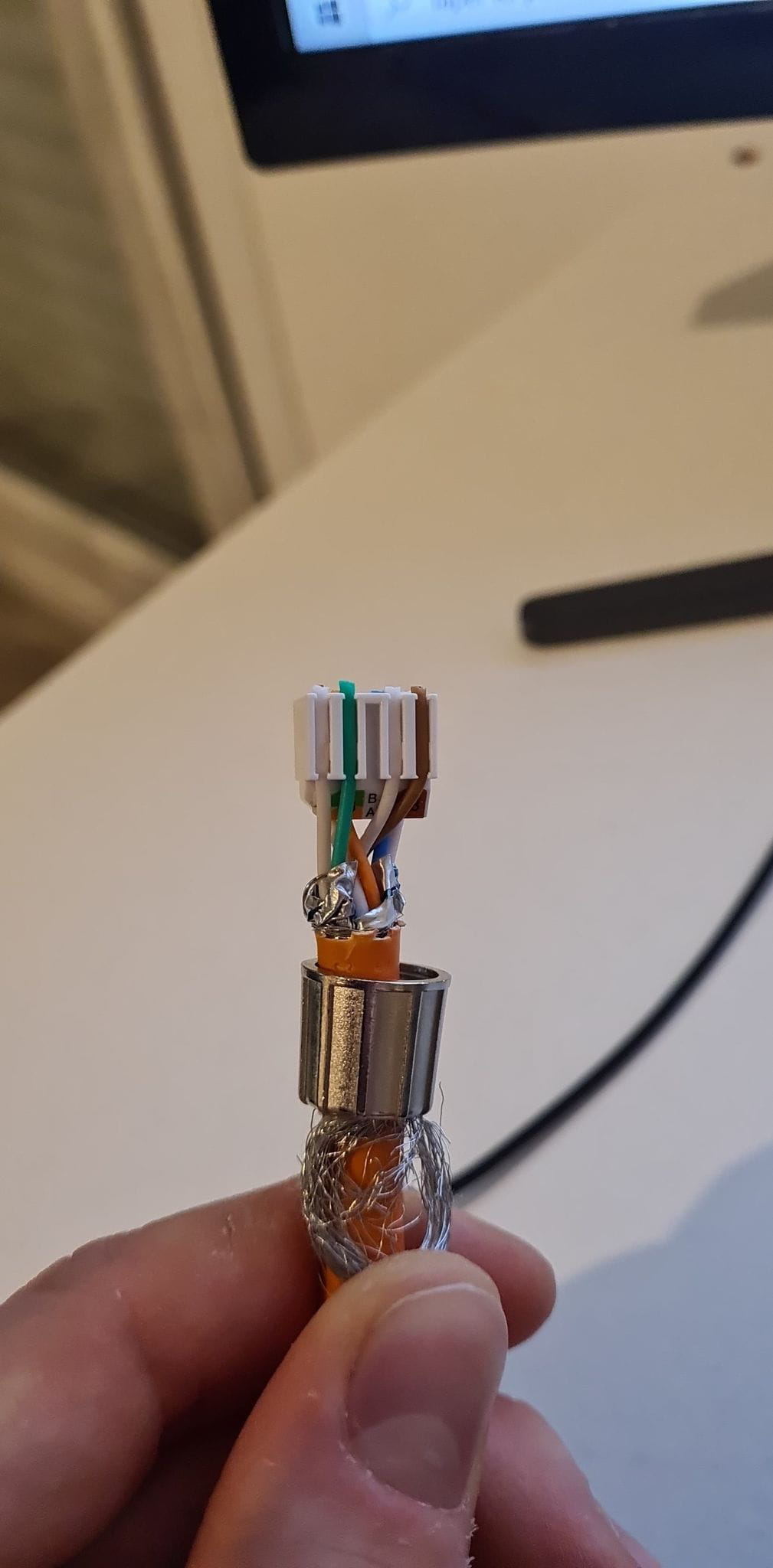

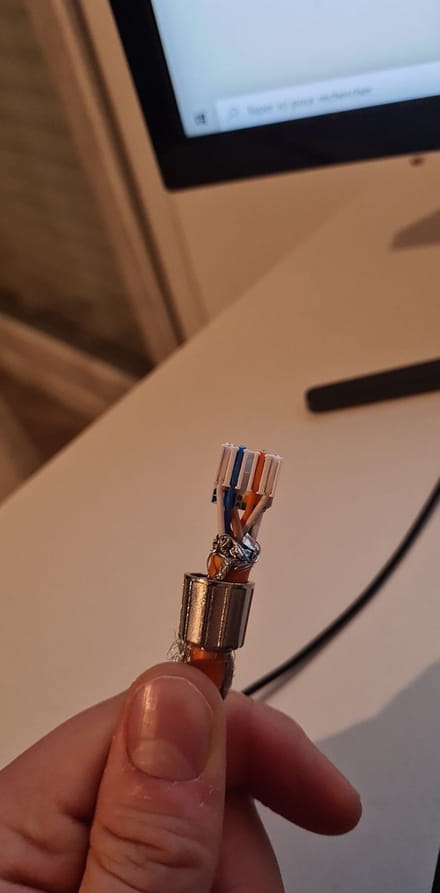

Voilà le câblage réalisée sur le connecteur
Je présume que les couleur blanche correspondent au BLEU BLANC par exemple qu'on voit souvent sur les schémas.
Sur mon branchement j' ai suivi l'ordre de câblage suivant
Voilà le câblage réalisée sur le connecteur

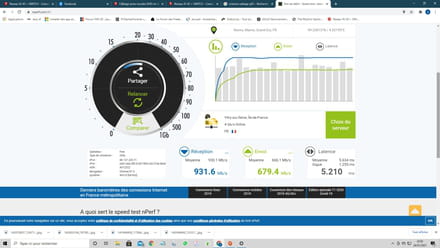

J'ai verifier toutes les prises la seul que j'ai recabler car j'avais un doute le rj qui sort au PC, je test et tout est bon j'ai les 930 mega en tout cas merci pour l'aide apporter :)
Salut ,
Je pense que ton problème est autre . enfin je pense que tu n'as pas été configurer les ports de la freebox . Port 1 débit 1gb port 2 debit 100 mbps/s port 3 100 mbps/s etccc . apres ton switch débite du 1 GB mais je pense le debit 1GB est réparti sur les 5 ports soit 200 MBPS/S part port . Pour avoir du 1 Gb partout il faut acheter du matosse qui coutes tres cher avec un switch plus performant et manageable afin de configurer tous les ports du switch a 1 GB . j'espère que tu as capté ce que j essai de texpliquer
Je pense que ton problème est autre . enfin je pense que tu n'as pas été configurer les ports de la freebox . Port 1 débit 1gb port 2 debit 100 mbps/s port 3 100 mbps/s etccc . apres ton switch débite du 1 GB mais je pense le debit 1GB est réparti sur les 5 ports soit 200 MBPS/S part port . Pour avoir du 1 Gb partout il faut acheter du matosse qui coutes tres cher avec un switch plus performant et manageable afin de configurer tous les ports du switch a 1 GB . j'espère que tu as capté ce que j essai de texpliquer
La Freebox au salon avec les autres équipements (tv, console, apple tv etc ), donc a côté de ma PTO, j'ai une prise RJ45 que j'ai installer qui va jusqu'au tableau ( compteur elec )

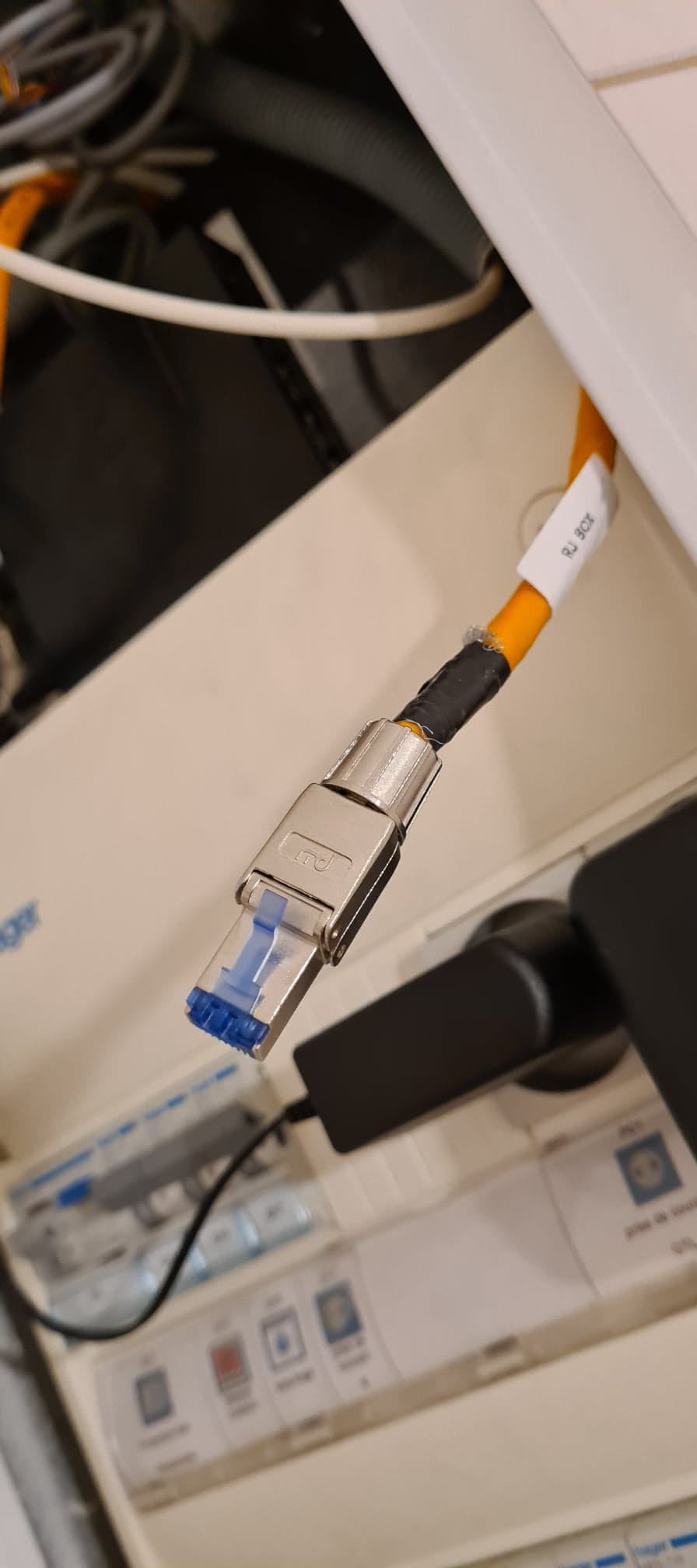

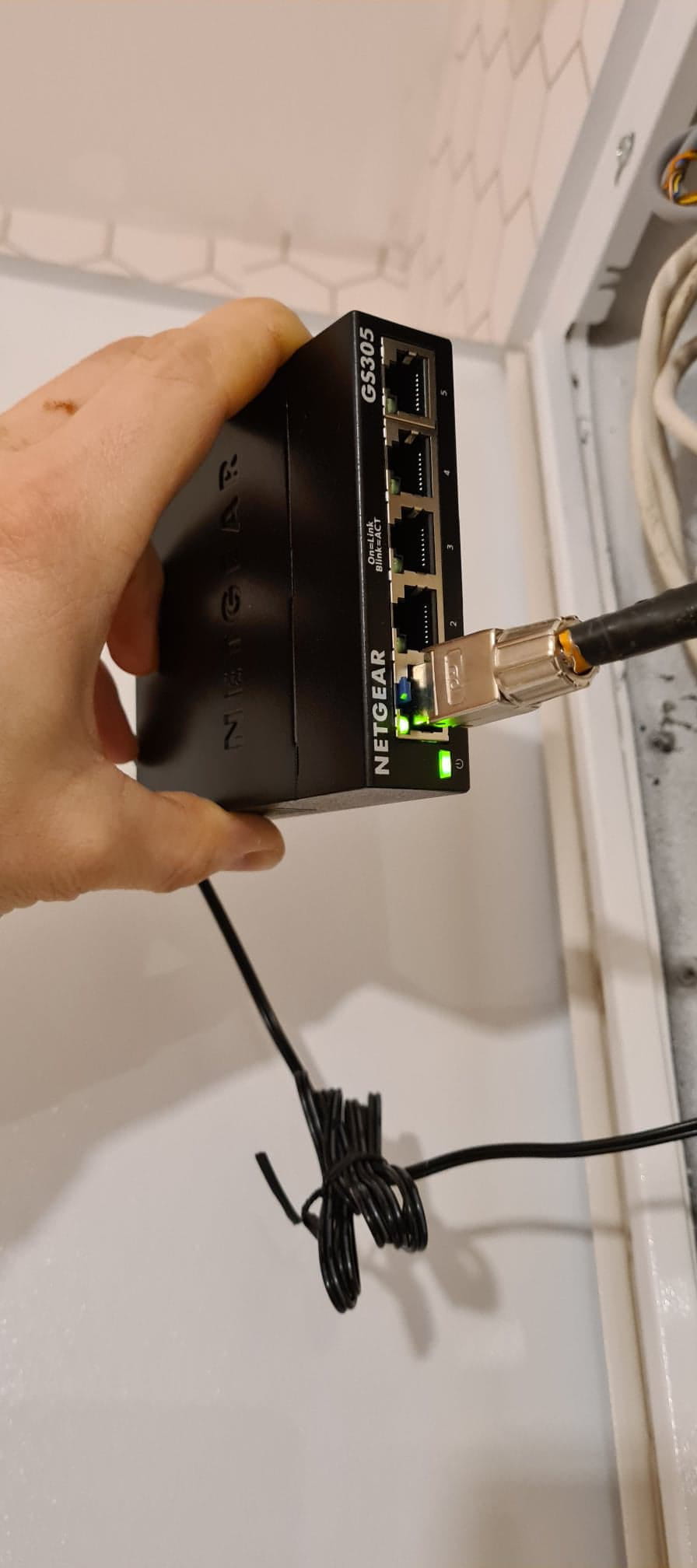

Au compteur, j'ai mis un switch avec l'arrivee du RJ 45 branchée sur ma Freebox.
Je repars du compteur elec ( brancher sur le switch ) avec un RJ pour le PC et un RJ pour la chambre.
J'ai opter de mettre la freebox au salon pour la wifi et j'ai 2 appareil déporter et pas mal en direct sur la freebox d'ou mon choix de posé la freebox au salon et de faire un reseau "paralléle"
