Montage reseau domestique
Fermé
Kif78
Messages postés
3
Date d'inscription
dimanche 14 avril 2019
Statut
Membre
Dernière intervention
18 juillet 2019
-
14 avril 2019 à 16:21
brupala Messages postés 106081 Date d'inscription lundi 16 juillet 2001 Statut Membre Dernière intervention 18 mars 2023 - 14 avril 2019 à 22:40
brupala Messages postés 106081 Date d'inscription lundi 16 juillet 2001 Statut Membre Dernière intervention 18 mars 2023 - 14 avril 2019 à 22:40
A voir également:
- Montage reseau domestique
- Montage vidéo gratuit - Guide
- Reseau orange non détecté ✓ - Forum Livebox
- Identification reseau - Guide
- Aucun reseau wifi ✓ - Forum WiFi
- Câble réseau du player freebox - Forum Freebox
2 réponses
jee pee
Messages postés
37283
Date d'inscription
mercredi 2 mai 2007
Statut
Modérateur
Dernière intervention
18 mars 2023
8 916
14 avril 2019 à 22:06
14 avril 2019 à 22:06
Bonjour,
L'arrivée fibre ne doit pas être connectée au switch mais à la box.
Tout switch gigabit de grande marque fera l'affaire, comme : https://www.fnac.com/Switch-Netgear-GS308-8-ports-Gigabit-Ethernet/a10559465
Cdlt
L'arrivée fibre ne doit pas être connectée au switch mais à la box.
Tout switch gigabit de grande marque fera l'affaire, comme : https://www.fnac.com/Switch-Netgear-GS308-8-ports-Gigabit-Ethernet/a10559465
Cdlt
brupala
Messages postés
106081
Date d'inscription
lundi 16 juillet 2001
Statut
Membre
Dernière intervention
18 mars 2023
13 793
Modifié le 14 avril 2019 à 22:47
Modifié le 14 avril 2019 à 22:47
Salut,

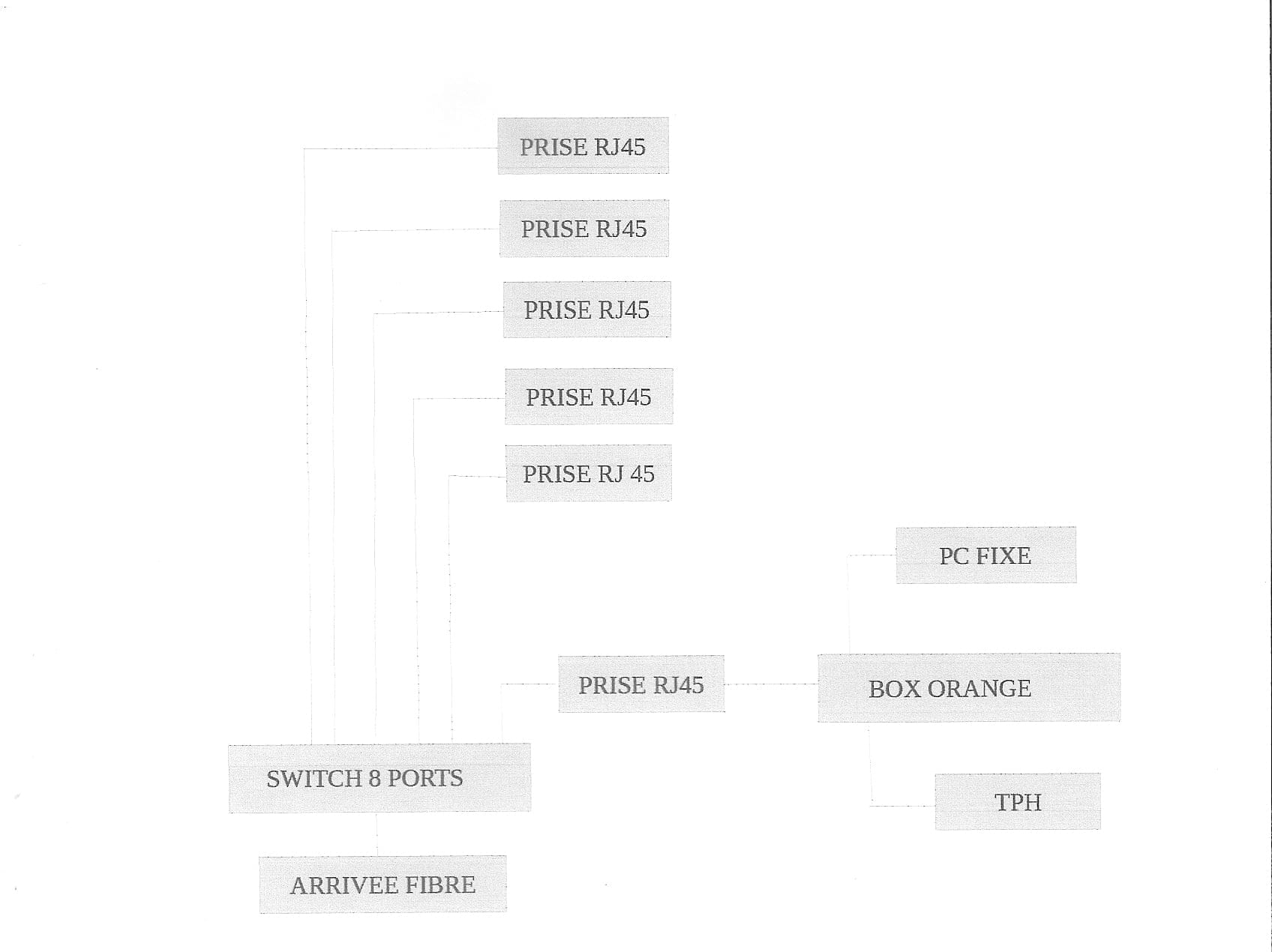

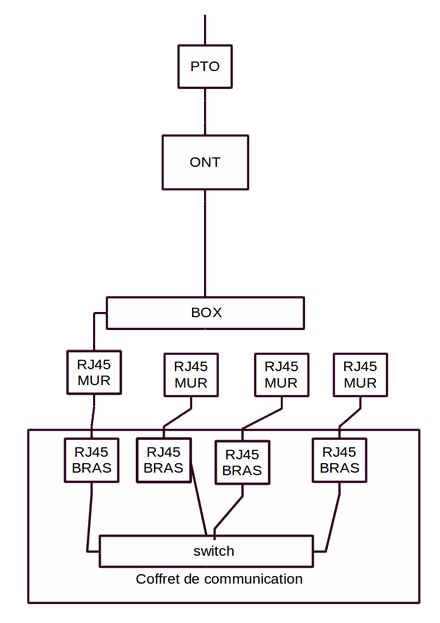

on ne voit pas bien les fils sur ton schéma, mais, je suppose que tu veux faire ça:

je pense que ce serait faisable de passer le signal venu de l' ONT en haut de la box et la sortie de la box vers le réseau local dans la même prise ethernet, sur deux vlan différents.
c'est ce que j'ai fait chez moi, pas en fibre, et pour d'autres raisons que le câblage.
idéalement, il te faudrait 2 switchs gérant les vlan :
un côté box et un côté brassage.
un port trunk avec deux vlan entre les deux switchs via la prise murale et le brassage.
un port du switch côté box vers l' entrée fibre (on dire non taggé vlan2)
un port du switch côté box vers un port ethernet de la box, on va dire non taggé vlan1
un port du switch côté box relié à la prise murale et via le brassage au switch de brassage taggé vlans 1 et 2
un port du switch côté brassage relié donc taggé vlan 1 et 2 au switch box (port trunk)
un port du switch brassage relié à l' ONT non taggé vlan2.
tous les autres ports du switch non taggés vlan 1 vers le brassage.
Je peux refaire un schéma pour expliquer plus.
pour les switchs des netgear GS105e côté box et GS108e côté brassage, ça devrait le faire.
Mais il serait vachement plus simple de coller directement la box au brassage, avec un switch en plus si pas assez de ports.
Le téléphone passant aussi dans une RJ45 (sur une autre prise murale/ pièce de préférence, pour garder le gigabit).
