Cablage coffret communication

singier Messages postés 155 Statut Membre -
brupala Messages postés 111146 Date d'inscription Statut Membre Dernière intervention - 30 juin 2017 à 11:56

Bonjour,
je suis en travaux chez moi , j'aimerais refaire mon installation de prise gigogne en prise rj 45.
pour cela j'ai besoins de votre aide car je suis un peu perdu. Si quelqu'un pourrait me faire un schema de comment réaliser mon installation .
il me faut :
installer une prise DTI,
installer un coffret de communication( je suppose) ,
j'ai besoins de 5 prises rj 45 dans mon salon (box,box tele,telephone, 2 pour internet)
j'ai besoins de 3 prises rj 45 dans les chambres pour internet

voila vous savez tout en esperant une âme charitable m'aide .
merci

Afficher la suite

2 réponses

Réponse 1 / 2

Meilleure réponse
La meilleure réponse est la réponse qui a été validée par nos équipes.
singier Messages postés 155 Statut Membre 3

Salut,
Encore une petite question. Je doit mettre le filtre maître si je n'est que le téléphone par la box?
2
1. brupala Messages postés 111146 Date d'inscription Statut Membre Dernière intervention 14 448

  Non,
  ça n'est pas utile, c'est juste parce que c'est plus facile à brasser sur la RJ45 en partant du filtre maitre, mais un cordon RJ11 sortant du DTI est suffisant.

  0
Réponse 2 / 2
brupala Messages postés 111146 Date d'inscription Statut Membre Dernière intervention 14 448

Salut,
les coffrets de communication avec 8 RJ45 un DTI et un filtre maitre sont assez répandus dans le commerce, tu as cherché un peu ?

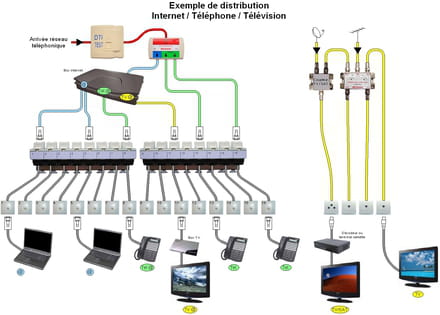

Le schéma:

sinon,
il vaut mieux mettre le boitier adsl (ou fibre) de la box dans le coffret, ce qui n'est pas facile avec une Freebox V6, sinon, il faut ajouter un switch à cet endroit.

et ... Voili Voilou Voila !
0
1. singier Messages postés 155 Statut Membre 3

  Oui j'ai cherché avant de poster bien sûr,
  Mais justement je ne veux pas mettre la box dans le boîtier . Donc je sais pas comment on fait avec le switch , j'ai lu panneau de brassage et tout et tout . C un peu inconnu pour moi.
  Concernant le coffret il n'a pas des grades ? Les rj45 il y a des catégories non?
  Merci de ta réponse

  0
  1. brupala Messages postés 111146 Date d'inscription Statut Membre Dernière intervention 14 448 > singier Messages postés 155 Statut Membre

    OK,
    les grades, c'est suivant si on veut passer le signal antenne TV dans les RJ45 ou pas.
    Les catégories ce sont les câbles ou les grades aussi.
    si circuits TV à part, tu mets du cat6a, du grade 3 si l'antenne TV passe dedans.
    Le switch dans le coffret est une bonne solution, mais il faut alors 2 câbles vers la box:
    un qui relie la sorie du filtre maitre à sa prise adsl et un autre qui relie un de ses ports ethernet au switch.
    Si un jour tu as la fibre, il faudra sans doute remettre la box au coffret.

    0
  2. singier Messages postés 155 Statut Membre 3 > brupala Messages postés 111146 Date d'inscription Statut Membre Dernière intervention

    Ok, merci
    Je pense que j'ai compris , je t'en remercie bonne continuation
    Bonne soiree

    0
