Bonjour,
J'ai besoin de votre aide pour rendre effectif le réseau de prises RJ 45 déjà présentes dans mon appartement, je suis vraiment novice en la matière.
En gros, je me suis rendu compte en démontant les prises qu'elles n'étaient pas câblées. Derrière chaque prise, il y a huit fils (rouge orange jaune marron violet blanc bleu gris), Je m'aperçois que la paire blanc/gris est câblée sur la prise en 4/5 mais que les fils ne sont pas dénudés. Je dénude donc et recâble....

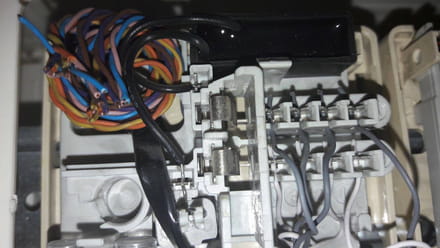

Je découvre ensuite au niveau du compteur deux boitiers DTI. Je retrouve mes 6 fils non cablés en vrac ainsi que le gris et le blanc qui sont plugués sur un bornier sur 8 sorties différentes qui correspondent j'imagine aux 8 prises RJ 45 de ma maison. Seulement, là encore les fils sont plugués (sertis en quelques sorte) mais je ne suis pas sûr qu'ils tiendront encore en place si je les dénude... Je vous joins une PHOTO d'un des 2 boitier !
Mes questions :
- Est ce que le RJ 45 ne nécessite dans mon cas que le câblage RJ 45 ne nécessite que les fils gris blanc comme je le suppose?
- Comme pluguer les sorties sur le connecteurs DTI?
Je vous remercie par avance !!
J'ai besoin de votre aide pour rendre effectif le réseau de prises RJ 45 déjà présentes dans mon appartement, je suis vraiment novice en la matière.
En gros, je me suis rendu compte en démontant les prises qu'elles n'étaient pas câblées. Derrière chaque prise, il y a huit fils (rouge orange jaune marron violet blanc bleu gris), Je m'aperçois que la paire blanc/gris est câblée sur la prise en 4/5 mais que les fils ne sont pas dénudés. Je dénude donc et recâble....
Je découvre ensuite au niveau du compteur deux boitiers DTI. Je retrouve mes 6 fils non cablés en vrac ainsi que le gris et le blanc qui sont plugués sur un bornier sur 8 sorties différentes qui correspondent j'imagine aux 8 prises RJ 45 de ma maison. Seulement, là encore les fils sont plugués (sertis en quelques sorte) mais je ne suis pas sûr qu'ils tiendront encore en place si je les dénude... Je vous joins une PHOTO d'un des 2 boitier !
Mes questions :
- Est ce que le RJ 45 ne nécessite dans mon cas que le câblage RJ 45 ne nécessite que les fils gris blanc comme je le suppose?
- Comme pluguer les sorties sur le connecteurs DTI?
Je vous remercie par avance !!
A voir également:
- Réseau éthernet : RJ 45 et boitier DTI
- Ethernet n'a pas de configuration ip valide - Guide
- Entrer les informations d'identification reseau - Guide
- Le message n'a pas été envoyé car le service n'est pas activé sur le réseau - Forum Xiaomi
- Partage reseau - Guide
- Messenger en attente de réseau ✓ - Forum Facebook
2 réponses
Bonjour,
Toute ton installation n'est cablée que pour le téléphone, pas pour de l'ethernet. Voila pourquoi seuls 2 fils sont branchés.
cdlt
un étranger, c'est un ami qu'on n'a pas encore rencontré.
Toute ton installation n'est cablée que pour le téléphone, pas pour de l'ethernet. Voila pourquoi seuls 2 fils sont branchés.
cdlt
un étranger, c'est un ami qu'on n'a pas encore rencontré.
Pour avoir un branchement correct, il faudrait dans le pièces cabler les 8 fils sur les prises murales, et dans le boitier central rajouter un barrette de 8 prises rj45 femelles sur lesquelles tu connectes les câbles qui arrivent des pièces. ET les fils qui sortent du dti tu les connectes sur les prises rj45 femelles, en haut. Et cela ne fait toujours que le téléphone ;-) Car que veux tu faire avec des prises Ethernet ?

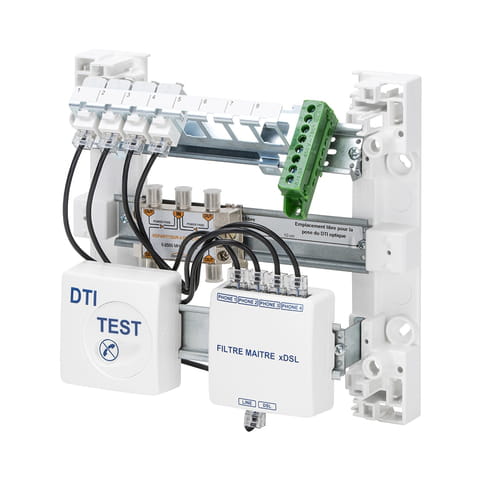

un peu comme cela
un étranger, c'est un ami qu'on n'a pas encore rencontré.
un peu comme cela
un étranger, c'est un ami qu'on n'a pas encore rencontré.
Et j'ai lu sur certains forums que le RJ 45 pouvait passer par une seule paire de fils également... c'est pas possible dans ce cas du coup?
il en faut au moins 2 mais limité à 100 mbps et 4 paires pour du gigabit.
Comment câbler les prises et surtout le DTI dans ce cas ?
