Livebox par DTI

Résolu

fyekun Messages postés 10 Date d'inscription Statut Membre Dernière intervention -
fyekun Messages postés 10 Date d'inscription Statut Membre Dernière intervention - 20 déc. 2016 à 12:55

Bonjour,
Je viens d'acheter une maison qui est équipée d'un boîtier dti et de prises rj45 dans toutes les pièces comme le veut la norme.
Lorsque je branche la livebox au dti test, j'ai bien accès à Internet mais quand je veux relier la box aux fiches des différentes pièces aucun signal réseau... pourtant si je branche un pc portable en direct sur la box cela fonctionne.
Le câblage m'a l'air bien fait (8 fils reliés à la prise murale avec un film bleu autour, donc du ftp si mes renseignements sont bons).

J'en déduis donc que j'ai oublié de faire une étape mais je vois pas ce que ce pourrais être.

En attendant vos réponses, merci d'avance.

Afficher la suite

A voir également:

Brancher livebox sur dti
Brancher chromecast sur tv - Guide
Just livebox - Accueil - Box & Connexion Internet
Schéma branchement dti - Forum câblage
Brancher ps4 sur pc portable - Forum PS4
Boitier dti fibre - Forum câblage

3 réponses

Réponse 1 / 3

Redbart Messages postés 21597 Date d'inscription Statut Membre Dernière intervention 3 289

Bonsoir
ce réseau domestique est relié à un switch ou hub que tu connectes à la sortie de la box

fyekun Messages postés 10 Date d'inscription Statut Membre Dernière intervention

J'ai seulement les différentes fiches rj45 qui sont reliés aux fiches murales, c'est ce qui pourrait servir de switch?

Réponse 2 / 3

brupala Messages postés 112045 Date d'inscription Statut Membre Dernière intervention 14 183

Salut,

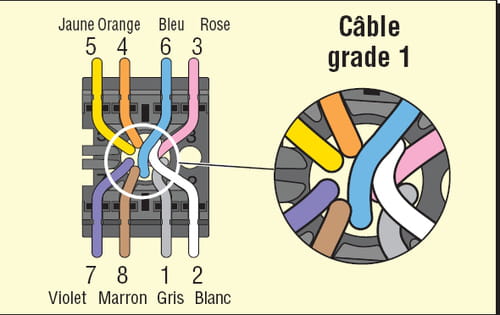

tu installes ta box au coffret de communication et tu relies les ports ethernet de ta box au brassage, exemple et principe:

PS,
si tu as un filtre maitre, relies la prise adsl de ta box à la sortie modem du filtre au lieu de la prise test du DTI.
et ... Voili Voilou Voila !

fyekun Messages postés 10 Date d'inscription Statut Membre Dernière intervention

Dans le schéma ça ressemble à ce que j'ai fait.
Le filtre maître c'est quoi exactement? J'ai un petit boîtier avec un logo de téléphone ainsi que les rj45 qui distribue aux pièces.

brupala Messages postés 112045 Date d'inscription Statut Membre Dernière intervention 14 183 > fyekun Messages postés 10 Date d'inscription Statut Membre Dernière intervention

un petit boitier avec le logo téléphone ?
ça pourrait être ça, un filtre maitre a une entrée ligne (line) une sortie modem (non filtrée) et une sortie téléphone (filtrée).
Si tu pouvais mettre une photo de ton coffret ...
Après, en dégroupage total tu peux te passer du filtre.
Mais au départ ta question est plutôt au niveau du brassage...

fyekun Messages postés 10 Date d'inscription Statut Membre Dernière intervention > brupala Messages postés 112045 Date d'inscription Statut Membre Dernière intervention

Oui ça pourrait être ça, j'ai une entrée sur le dessus que je peux relier au dti et 4 sorties qui, je pensais, servaient pour le téléphone vu le logo.
Du coup il faut que je branche directement la dessus la livebox?
Voici la photo du boitier "vide" et celle du branchement qui permet d'avoir internet:
http://www.noelshack.com/2016-50-1482077764-tmp-2105-p-20161218-164928807960007.jpg
http://www.noelshack.com/2016-50-1482077877-tmp-2105-p-20161218-1707382105591346.jpg

brupala Messages postés 112045 Date d'inscription Statut Membre Dernière intervention 14 183 > fyekun Messages postés 10 Date d'inscription Statut Membre Dernière intervention

Bien,
en fait, c'est bien un répartiteur téléphonique pas un filtre maitre.
c'est un TN131 de Hager
On ne voit pas de filtre maitre (TN121 chez Hager) entre le DTI et le répartiteur.
Toujours est-il que ce répartiteur ne sert que pour distribuer du téléphone, pas ethernet.
Tu as donc 7 prises murales à brasser, je suppose que ta box n'a que 4 ports ethernet et 1 port téléphone, 2 prises ne serviront donc pas, sauf à rajouter un switch ou mettre 3 téléphones via le TN131.
Mais pour l'accès internet, tu brasses avec de petits cordons les ports ethernet de ta box vers les prises dont tu as besoin, comme la prise séjour que tu utilises.
Au lieu de la prise test, tu peux relier le TN131 au DTI direct et relier ta box sur une des 4 sorties au lieu de la prise test, ce sera plus correct.

fyekun Messages postés 10 Date d'inscription Statut Membre Dernière intervention > brupala Messages postés 112045 Date d'inscription Statut Membre Dernière intervention

Ah ok, donc mon idée première du téléphone était la bonne.
Le problème est que la prise "séjour" me donne aucun signal internet (les diodes ne s'allume pas), tout comme les autres prises rj45 des autres pièces.
Par contre j'ai testé avec la box dans le séjour:
- Câble du dti au rj45 "séjour"
- Filtre adsl relié à la box dans le séjour
- Décodeur relié à la box
Et là j'ai bien internet et la tv par internet (les diodes s'allument).
Ça voudrait dire que ça vient du câblage "interne"? Pourtant j'ai démonté une prise et j'ai bien 8 fils de branché entouré par un papier bleu.

Réponse 3 / 3

fyekun Messages postés 10 Date d'inscription Statut Membre Dernière intervention

Ce matin, petit avancement.
J'ai démonté toutes les prises de la maison.
Celles des chambres et du salon n'étaient pas toutes bien branchées (le marron et le marron/blanc étaient inversés).
Du coup sur 7 prises:
- Les 4 chambres fonctionnent pour Internet
- Le salon fonctionne
- Le séjour fonctionne en téléphone mais pas internet
- La dernière (cuisine) ne fonctionne pas et elle serait située dans le séjour. Ça m'embête un peu car j'en aurais besoin pour la tv par orange.

Donc au final, soit mon branchement à la prise est pas bon, soit cette prise n'est pas reliée à la baie. Vous pensez qu'en passant dans les combles je pourrais voir si elle est bien reliée?

fyekun Messages postés 10 Date d'inscription Statut Membre Dernière intervention

Du coup je suis monté et effectivement, un beau câble cat 5e m'attendait au niveau de la trappe de visite.
Après avoir rampé pour faire passer le câble jusqu'à la baie, j'ai rebranché le nouveau câble à la baie "cuisine" et miracle, ça fonctionne :D

Merci pour vos conseils, je passe le sujet en résolu.
