Avoir internet sur toutes les prises RJ45

Prise

pok-angel Messages postés 20 Date d'inscription Statut Membre Dernière intervention -
brupala Messages postés 112022 Date d'inscription Statut Membre Dernière intervention - 19 juin 2015 à 13:02

Bonjour avec cette installation ,comment arriver a avoir internet dans toutes les pièces ou j'ai une prise RJ45 ?

Afficher la suite

A voir également:

Comment avoir internet dans toute la maison rj45
Google maps localisation maison - Guide
Schéma installation rj45 maison fibre ✓ - Forum Fibre Optique
Comment faire une installation FIBRE/RJ45 par FREE - Forum câblage
Installation rj45 maison ancienne - Forum câblage
Code couleur rj45 - Forum câblage

3 réponses

Réponse 1 / 3

phil2k Messages postés 10855 Date d'inscription Statut Contributeur Dernière intervention 2 334

Bonjour

avoir internet dans les prises RJ45 , ca veut dire pouvoir brancher un pc sur la prise et etre connecté ?

Les prises femelles , (en rouge) partent vers les prises murales.
Il faut vérifier qu'elles sont cablées correctement , les 8 fils connectés, coté tableau electrique et coté prises murales .. .

Apres , il faudra connecter des cables , entre la sortie de la box , vers les prises , donc a la place des prises en vert ...

pok-angel Messages postés 20 Date d'inscription Statut Membre Dernière intervention 1

donc si je les branchent sur la box cela devrait fonctionner mais je prend l'arriver du tel ou ?

phil2k Messages postés 10855 Date d'inscription Statut Contributeur Dernière intervention 2 334

donc si je les branchent sur la box cela devrait fonctionner

A condition qu'elles soient correctement cablées .......

mais je prend l'arriver du tel ou ?

C'est branché ou , actuellement ?

pok-angel Messages postés 20 Date d'inscription Statut Membre Dernière intervention 1

si je prend l'arriver sur une prise que tu as entourer de vert je débranche ça devrais fonctionner ,puisque c'est l'arriver lol

pok-angel Messages postés 20 Date d'inscription Statut Membre Dernière intervention 1

je te remercie de tes conseil je vais essayer et je te tiens au jus un grand merci ;)

Réponse 2 / 3

Anth0x Messages postés 2736 Date d'inscription Statut Membre Dernière intervention 967

Salut,

Tu as combien de prise RJ45 chez toi ?

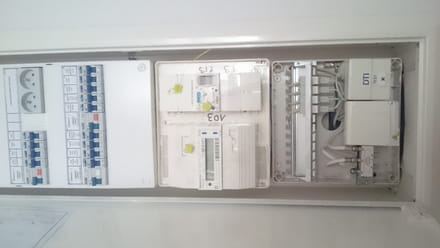

Et l'image c'est le tableau électrique de chez toi ou de tout l'immeuble ?

On peut voir tout en bas la ou il y a le boitier "DTI" qu'il y a un brassage réseau de 4 prises et 2 câbles de fibre optique, probablement un pour internet et l'autre pour la télé.

pok-angel Messages postés 20 Date d'inscription Statut Membre Dernière intervention 1

c'est mon tableau électrique et j'ai 4 prises RJ45

pok-angel Messages postés 20 Date d'inscription Statut Membre Dernière intervention 1

Oui mais pour la fible optique l'immeuble n'est pas raccorder encore ...

Anth0x Messages postés 2736 Date d'inscription Statut Membre Dernière intervention 967 > pok-angel Messages postés 20 Date d'inscription Statut Membre Dernière intervention

Bin la de ce que je vois tu as bien t'es 4 prises de brassés, elle doivent toute avoir en théorie du débit qui arrive au bout si tu dispose d'un abonnement internet.

pok-angel Messages postés 20 Date d'inscription Statut Membre Dernière intervention 1

j'ai une box sfr je devrait la brancher ou pour le partage ?

Anth0x Messages postés 2736 Date d'inscription Statut Membre Dernière intervention 967 > pok-angel Messages postés 20 Date d'inscription Statut Membre Dernière intervention

Il y a quoi comme connexion derrière ta box sfr ? c'est de la fibre optique ou de l'ADSL ?

Réponse 3 / 3

brupala Messages postés 112022 Date d'inscription Statut Membre Dernière intervention 14 171

Salut,
tu as en fait un boitier de terminaison fibre, celui avec le triangle jaune, mais il n'est peut-etre pas encore raccordé.
c'est sûr que tu dois mettre ta box à ce point et relier les différentes prise vers les brassages prise murales (les 4 prises).
Tu dois débrancher les câbles qui viennent du DTI vers les 4 prises de brassage, je suppose que c'est un répartiteur en câble pieuvre, car je ne vois pas de répartiteur téléphonique.
en fait, tu dois brancher l'adsl de ta box au DTI, tu peux le faire sur la prise test, mais tu devrais le faire plutôt sur la sortie là où est branchée la pieuvre.

pok-angel Messages postés 20 Date d'inscription Statut Membre Dernière intervention 1

Ok merci je vais essayer demain et je viendrai te dire si cela fonctionne

pok-angel Messages postés 20 Date d'inscription Statut Membre Dernière intervention 1

Pour le branchement les sorties du boîtier dti sont en 2 fils et le branchement de la box SFR en 4

brupala Messages postés 112022 Date d'inscription Statut Membre Dernière intervention 14 171 > pok-angel Messages postés 20 Date d'inscription Statut Membre Dernière intervention

le câble RJ11 de la box à la prise murale ?
même si c'est un câble 4 fils, seuls les deux du mileu sont utilisés.
c'est bien un répartiteur pieuvre que tu as ?

pok-angel Messages postés 20 Date d'inscription Statut Membre Dernière intervention 1

Non c'est un câble spécial SFR il commence en rj11 et ensuite il fini en rj45 d'où la sortie 4fils

pok-angel Messages postés 20 Date d'inscription Statut Membre Dernière intervention 1

Et je suppose que cela s appelle comme sa le répartiteur
