Ajouter la liaison de BLR au niveau notre réseau Cisco 2900
Fermé
David-Mourad
Messages postés
33
Date d'inscription
mardi 25 mars 2014
Statut
Membre
Dernière intervention
31 mars 2017
-
Modifié par David-Mourad le 30/04/2014 à 15:15
David-Mourad - 3 juin 2014 à 20:48
David-Mourad - 3 juin 2014 à 20:48
A voir également:
- Ajouter la liaison de BLR au niveau notre réseau Cisco 2900
- Canon lbp 2900 - Télécharger - Pilotes & Matériel
- Entrer les informations d'identification reseau - Guide
- Ajouter un profil netflix payant - Guide
- Ajouter un compte gmail - Guide
- Ajouter un compte whatsapp - Guide
9 réponses
brupala
Messages postés
109464
Date d'inscription
lundi 16 juillet 2001
Statut
Membre
Dernière intervention
27 avril 2024
13 627
3 mai 2014 à 01:02
3 mai 2014 à 01:02
Salut,
tu dois discuter de cela avec ton opérateur et seulement avec lui.
tu dois discuter de cela avec ton opérateur et seulement avec lui.
brupala
Messages postés
109464
Date d'inscription
lundi 16 juillet 2001
Statut
Membre
Dernière intervention
27 avril 2024
13 627
15 mai 2014 à 21:00
15 mai 2014 à 21:00
OK,

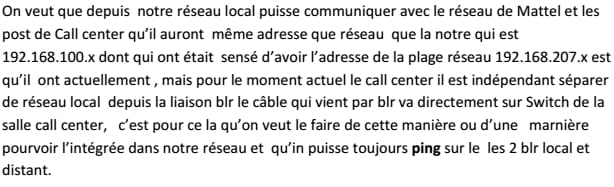

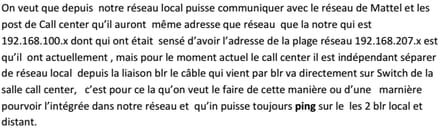

j'ai reçu ton document, je copie ici les extraits pour les autres:

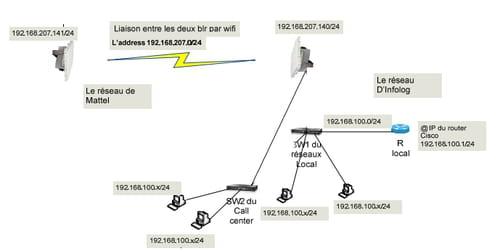

et si je comprends bien ceci est le schéma de ce que tu veux obtenir:

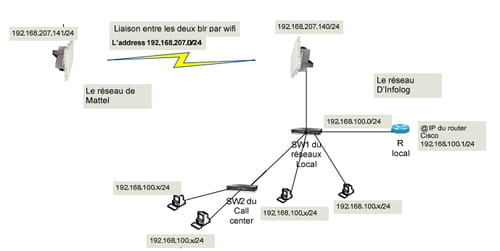

mais ton réseau actuel, c'est plutôt ceci:
j'ai reçu ton document, je copie ici les extraits pour les autres:
et si je comprends bien ceci est le schéma de ce que tu veux obtenir:
mais ton réseau actuel, c'est plutôt ceci:
David-Mourad
Messages postés
33
Date d'inscription
mardi 25 mars 2014
Statut
Membre
Dernière intervention
31 mars 2017
15 mai 2014 à 21:24
15 mai 2014 à 21:24
Bonsoir,
Oui exactement vous avez bien compris ce je veux.
donc comment réaliser ceci avec le schéma de ce que je veux obtenir?
en effet pour celui qui est avec le schéma que je veux je déjà essayai sous Cisco paket tracer ça marcher, mais le soucis que BLR ne peut pas gérè 2 sous différente plage réseaux. si voulais prochaine fois je vs envoie la simulation que déjà réaliser.
je suis vraiment bloquer
Merci vraiment
Merci d'avance.
Oui exactement vous avez bien compris ce je veux.
donc comment réaliser ceci avec le schéma de ce que je veux obtenir?
en effet pour celui qui est avec le schéma que je veux je déjà essayai sous Cisco paket tracer ça marcher, mais le soucis que BLR ne peut pas gérè 2 sous différente plage réseaux. si voulais prochaine fois je vs envoie la simulation que déjà réaliser.
je suis vraiment bloquer
Merci vraiment
Merci d'avance.
brupala
Messages postés
109464
Date d'inscription
lundi 16 juillet 2001
Statut
Membre
Dernière intervention
27 avril 2024
13 627
Modifié par brupala le 19/05/2014 à 14:53
Modifié par brupala le 19/05/2014 à 14:53
Tout dépend de ton routeur cisco, de ses capacités, c'est quel modèle ?
ah oui, pardon un 2900, qu'est ce qu'il a comme interfaces ?

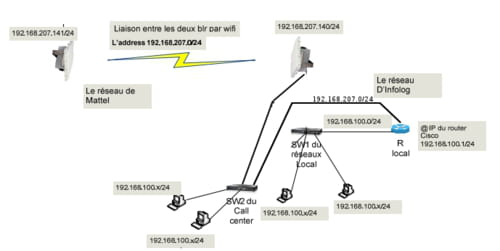

en fait il faudrait arriver à cela:
ah oui, pardon un 2900, qu'est ce qu'il a comme interfaces ?
en fait il faudrait arriver à cela:
David-Mourad
Messages postés
33
Date d'inscription
mardi 25 mars 2014
Statut
Membre
Dernière intervention
31 mars 2017
18 mai 2014 à 10:36
18 mai 2014 à 10:36
Bonjour brupala,
je vous remercie vraiment pour aide, en fait mon router il a par défaut 2 interfaces
Ge 0/0 et Ge 0/1 pour Ge 0/0 il ya notre lan 100 et Ge0/1 c'est relier avec le mode ADSL.
est- ce qu'il on peut ajouter à notre interface lan en tant que interface virtuel Ge 0/0.207 ou il faut ajouter une 3 m interface Lan pour réseaux 207?
Merci d'avance.
je vous remercie vraiment pour aide, en fait mon router il a par défaut 2 interfaces
Ge 0/0 et Ge 0/1 pour Ge 0/0 il ya notre lan 100 et Ge0/1 c'est relier avec le mode ADSL.
est- ce qu'il on peut ajouter à notre interface lan en tant que interface virtuel Ge 0/0.207 ou il faut ajouter une 3 m interface Lan pour réseaux 207?
Merci d'avance.
brupala
Messages postés
109464
Date d'inscription
lundi 16 juillet 2001
Statut
Membre
Dernière intervention
27 avril 2024
13 627
18 mai 2014 à 16:22
18 mai 2014 à 16:22
Tout à fait,
Si sw1 gère les vlan, oui tu peux revenir à ton schéma et faire 2 vlans dans sw1 et 2 sous interfaces une dans chaque réseau ip sur le routeur.
pas de problème ca reviendra au 3ème schéma, avec les connexions physiques du premier.
Si sw1 gère les vlan, oui tu peux revenir à ton schéma et faire 2 vlans dans sw1 et 2 sous interfaces une dans chaque réseau ip sur le routeur.
pas de problème ca reviendra au 3ème schéma, avec les connexions physiques du premier.
David-Mourad
Messages postés
33
Date d'inscription
mardi 25 mars 2014
Statut
Membre
Dernière intervention
31 mars 2017
18 mai 2014 à 18:36
18 mai 2014 à 18:36
je pas sw qui gère le vlan donc qu'elle est la meilleur solution?
j'aoute une autre une interface à mon router est utiliser l'option de schéma 3 ou bien?
donc ce quoi la solution idéal.
j'aoute une autre une interface à mon router est utiliser l'option de schéma 3 ou bien?
donc ce quoi la solution idéal.
brupala
Messages postés
109464
Date d'inscription
lundi 16 juillet 2001
Statut
Membre
Dernière intervention
27 avril 2024
13 627
18 mai 2014 à 20:11
18 mai 2014 à 20:11
David-Mourad
Messages postés
33
Date d'inscription
mardi 25 mars 2014
Statut
Membre
Dernière intervention
31 mars 2017
19 mai 2014 à 14:42
19 mai 2014 à 14:42
Merci c'est super,
on va commander une carte EHWIC Ethernet pour rajouter ça à notre router, mais est-ce que ça va vraiment marcher l'option de schéma3 ? ou bien
dans ce cas le câble qui vient de BLR on le connecte directement au router ?
en fait vue que j'aurai 2 port fast Ethernet disons,
un port sera le réseau de Mattel qu'on va l'ajouter à notre réseaux
et l'autre port on veut connecter un seconde ligne ADSL à notre router avec celui qu'on a déjà pour augmenté le débit de la connexion, est ce que ça sera possible de combiner les deux ligne ADSL sur router cisco?
déjà on un débit de 4M on veut rajouter un ligne ADSL de 4M aussi pour augmenté le débit.
si tout cela est possible sur un router cisco.
Merci pour votre aide.
on va commander une carte EHWIC Ethernet pour rajouter ça à notre router, mais est-ce que ça va vraiment marcher l'option de schéma3 ? ou bien
dans ce cas le câble qui vient de BLR on le connecte directement au router ?
en fait vue que j'aurai 2 port fast Ethernet disons,
un port sera le réseau de Mattel qu'on va l'ajouter à notre réseaux
et l'autre port on veut connecter un seconde ligne ADSL à notre router avec celui qu'on a déjà pour augmenté le débit de la connexion, est ce que ça sera possible de combiner les deux ligne ADSL sur router cisco?
déjà on un débit de 4M on veut rajouter un ligne ADSL de 4M aussi pour augmenté le débit.
si tout cela est possible sur un router cisco.
Merci pour votre aide.
brupala
Messages postés
109464
Date d'inscription
lundi 16 juillet 2001
Statut
Membre
Dernière intervention
27 avril 2024
13 627
19 mai 2014 à 14:56
19 mai 2014 à 14:56
Le port qui vient du BLR, tu le laissses connecté au switch 2, mais tu relies un port du switch2 au routeur.
Avoir 2 connexions wan, c'est possible, après tout dépend de ce qu'on veut obtenir au niveau répartition des flux
Avoir 2 connexions wan, c'est possible, après tout dépend de ce qu'on veut obtenir au niveau répartition des flux
David-Mourad
Messages postés
33
Date d'inscription
mardi 25 mars 2014
Statut
Membre
Dernière intervention
31 mars 2017
19 mai 2014 à 14:55
19 mai 2014 à 14:55
Bonjour brupala,
mon grand brupala j'oublie je suis vraiment bloqué coté redirection de port des appels depuis l'extérieur si vs pouvez m'aider de coté là aussi
en fait je redirigé le 5060 et 10000 à 20000 sur mon router cisco pour qu'on appeler depuis l'extérieur de mon X-Lite vers le phone IP de mon entreprise ça marche , mais la seule soucis que la voie ne passe.
on l'entent que sonner,mais des qu'il décroche la voix ne passe pas. je suis vraiment bloqué.
Merci d'avance.
mon grand brupala j'oublie je suis vraiment bloqué coté redirection de port des appels depuis l'extérieur si vs pouvez m'aider de coté là aussi
en fait je redirigé le 5060 et 10000 à 20000 sur mon router cisco pour qu'on appeler depuis l'extérieur de mon X-Lite vers le phone IP de mon entreprise ça marche , mais la seule soucis que la voie ne passe.
on l'entent que sonner,mais des qu'il décroche la voix ne passe pas. je suis vraiment bloqué.
Merci d'avance.
brupala
Messages postés
109464
Date d'inscription
lundi 16 juillet 2001
Statut
Membre
Dernière intervention
27 avril 2024
13 627
19 mai 2014 à 16:47
19 mai 2014 à 16:47
Sans doute que les connexions RTP de SIP ne sont pas sur les ports 10000 à 20000 mais sur d'autres.
Il me semble que c'est le 8000 par défaut sur xlite
le port RTP, c'est de l'UDP...
Il me semble que c'est le 8000 par défaut sur xlite
le port RTP, c'est de l'UDP...
David-Mourad
Messages postés
33
Date d'inscription
mardi 25 mars 2014
Statut
Membre
Dernière intervention
31 mars 2017
19 mai 2014 à 19:32
19 mai 2014 à 19:32
OK je vais essayai, mais mon serveur voix ip c'est un serveur trixbox sous Linux centos.
en effet je vais savoir le commande qui limite ou arrête le téléchargement periodique depuis un router cisco exemple: dans les heurs de travail comme de 8h:00 13h:00
en effet je vais savoir le commande qui limite ou arrête le téléchargement periodique depuis un router cisco exemple: dans les heurs de travail comme de 8h:00 13h:00
Vous n’avez pas trouvé la réponse que vous recherchez ?
Posez votre question
David-Mourad
Messages postés
33
Date d'inscription
mardi 25 mars 2014
Statut
Membre
Dernière intervention
31 mars 2017
20 mai 2014 à 17:06
20 mai 2014 à 17:06
Bonjour brupala,
j'ai essayai avec la redirection de port 8000 à 2000 et j'ai appelé depuis l'extérieur de mon X-Lite ça sonne, mais la voix toujours ne passe pas.
et aussi de mon serveur trixbox j'ai indiqué pour RTP 8000 à 20000 aussi.
toujours la voix ne passe pas vraiment je suis bloqué.
que dois je faire exactement ?
Merci d'avance.
j'ai essayai avec la redirection de port 8000 à 2000 et j'ai appelé depuis l'extérieur de mon X-Lite ça sonne, mais la voix toujours ne passe pas.
et aussi de mon serveur trixbox j'ai indiqué pour RTP 8000 à 20000 aussi.
toujours la voix ne passe pas vraiment je suis bloqué.
que dois je faire exactement ?
Merci d'avance.
brupala
Messages postés
109464
Date d'inscription
lundi 16 juillet 2001
Statut
Membre
Dernière intervention
27 avril 2024
13 627
20 mai 2014 à 18:27
20 mai 2014 à 18:27
il faudrait faire un debug du nat sur le cisco pour trouver sur quel port arrive RTP.
ou mettre un analyseur avant le routeur ou carrément un debug ip packet si le routeur n'est pas trop chargé.
mais j'y pense, la connexion à internet se fait avec un autre routeur... non ?
il fait du nat aussi ?
ou mettre un analyseur avant le routeur ou carrément un debug ip packet si le routeur n'est pas trop chargé.
mais j'y pense, la connexion à internet se fait avec un autre routeur... non ?
il fait du nat aussi ?
David-Mourad
Messages postés
33
Date d'inscription
mardi 25 mars 2014
Statut
Membre
Dernière intervention
31 mars 2017
20 mai 2014 à 19:06
20 mai 2014 à 19:06
en fait la connexion internet se fait avec notre router cisco 2900 relier avec un modem ADSL qui est en mode bridge,mais c'est le router cisco qui récupéré le trafic et gère tous.
donc comment activer le debug du nat sur un router cisco ?
Merci pour tout.
donc comment activer le debug du nat sur un router cisco ?
Merci pour tout.
brupala
Messages postés
109464
Date d'inscription
lundi 16 juillet 2001
Statut
Membre
Dernière intervention
27 avril 2024
13 627
20 mai 2014 à 20:04
20 mai 2014 à 20:04
bah, tu fais debug ip nat ? pour voir les possibiltés
https://www.cisco.com/c/en/us/support/docs/ip/network-address-translation-nat/8605-13.html
mais si tu peux faire un test de communication avec le PC x-lite directement derrière le modem en faisant une capture wireshark pour voir les ports utilisés, ce sera encore mieux.
https://www.cisco.com/c/en/us/support/docs/ip/network-address-translation-nat/8605-13.html
mais si tu peux faire un test de communication avec le PC x-lite directement derrière le modem en faisant une capture wireshark pour voir les ports utilisés, ce sera encore mieux.
David-Mourad
Messages postés
33
Date d'inscription
mardi 25 mars 2014
Statut
Membre
Dernière intervention
31 mars 2017
21 mai 2014 à 13:51
21 mai 2014 à 13:51
Bonjour,
en faite quand j'ai essayai avec l'option : debug ip nat ça bloquer la connexion de mon router.
j'étais obligé de redémarrer mon router, mais pour le capture de wireshark je pas encore essayai , mais historiquement on peut pas suppose le port par défaut?
merci d'avance.
en faite quand j'ai essayai avec l'option : debug ip nat ça bloquer la connexion de mon router.
j'étais obligé de redémarrer mon router, mais pour le capture de wireshark je pas encore essayai , mais historiquement on peut pas suppose le port par défaut?
merci d'avance.
brupala
Messages postés
109464
Date d'inscription
lundi 16 juillet 2001
Statut
Membre
Dernière intervention
27 avril 2024
13 627
Modifié par brupala le 21/05/2014 à 18:22
Modifié par brupala le 21/05/2014 à 18:22
Si on peut, mais si ça ne fonctionne pas, il faut bien essayer autre chose.
au fait,
est ce que ça fonctionne en appels sortants ?
au fait,
est ce que ça fonctionne en appels sortants ?
David-Mourad
Messages postés
33
Date d'inscription
mardi 25 mars 2014
Statut
Membre
Dernière intervention
31 mars 2017
21 mai 2014 à 18:56
21 mai 2014 à 18:56
oui les appels sortants fonction bien et les internet entre phone local de l'entreprise aussi fonction.
c'est juste depuis l'extérieur quand on veut appeler avec X-Lite vers un IP phone de la société ça sonne, mais la voix ne passe vraiment
j'ai vraiment du mal à comprendre.
Merci pour votre aide.
c'est juste depuis l'extérieur quand on veut appeler avec X-Lite vers un IP phone de la société ça sonne, mais la voix ne passe vraiment
j'ai vraiment du mal à comprendre.
Merci pour votre aide.
brupala
Messages postés
109464
Date d'inscription
lundi 16 juillet 2001
Statut
Membre
Dernière intervention
27 avril 2024
13 627
21 mai 2014 à 19:01
21 mai 2014 à 19:01
Ok, c'est donc bien un problème de forwarding du RTP,
il faut absolument trouver sur quel port ça arrive depuis la passerelle de ton opérateur
il faut absolument trouver sur quel port ça arrive depuis la passerelle de ton opérateur
Bonjour brupala,
Merci vraiment pour votre aide en fin j'arrive à passer la voix, mais au delà moins de 30 seconde la voix coupe et on l'entend plus.
merci vraiment
Merci vraiment pour votre aide en fin j'arrive à passer la voix, mais au delà moins de 30 seconde la voix coupe et on l'entend plus.
merci vraiment
brupala
Messages postés
109464
Date d'inscription
lundi 16 juillet 2001
Statut
Membre
Dernière intervention
27 avril 2024
13 627
27 mai 2014 à 18:20
27 mai 2014 à 18:20
problème de QOS ?
14 mai 2014 à 14:46
Merci pour votre aide.
14 mai 2014 à 17:38
Forcément, il faut qu'ils configurent chez eux une route vers ton réseau 100, je suppose que les routeurs avec les adresses 207.140 et 207.141 sont à eux ?
14 mai 2014 à 18:02
je fais un schéma bien détailler avec des image clair qui explique bien qu'on veut faire,
mais je sais pas comment joindre le fichier sur comment ça marche, si vs me donner votre mail ou un compte je vs envoie le fichier . merci pour votre aide.
14 mai 2014 à 20:07
