Bonjour, a tous

je voudrais avoir un schéma si possible pour réalise un câblage réseau. le schéma initial que j'ai utilisé se présente comme suit: blanc orange, blanc bleu; orange; vert; blanc vert;blanc marron. mais sa ne marche si vous pouvez m'aider. merci d'avance.

5 réponses

Messages postés
1021
Date d'inscription
lundi 7 novembre 2005
Statut
Membre
Dernière intervention
19 novembre 2016
99
Bonsoir,
les couleurs sont une norme pour se repérer, mais comme ce sont des câbles droits, la couleur n'a pas d'importance du moment que tu as le même montage des deux côté du câble. Bien que les modems corrigent les erreurs dus aux câblage.
Papy
I7 1156 860
Windows 7 Ultimate 64 Firefox 4 Beta
Messages postés
31037
Date d'inscription
mercredi 2 mai 2007
Statut
Modérateur
Dernière intervention
24 février 2021
7 404
Messages postés
97582
Date d'inscription
lundi 16 juillet 2001
Statut
Modérateur
Dernière intervention
24 février 2021
11 687
salut,
les couleurs, droit c'est une chose,
mais il ya les paires aussi.
on peut varier sur leur position si on veut vraiment se compliquer la vie, mais il faut respecter l' appairage des fils:
une en 1-2
une en 3-6
une en 4-5
une en 7-8
si on veut se limiter à de l'ethernet 10/100, on peut s'arrêter aux deux premières, mais ce serai dommage ne ne pas tout faire en entier.
Messages postés
353
Date d'inscription
samedi 16 janvier 2010
Statut
Membre
Dernière intervention
3 mai 2017
3
Merci a vous

mais lorsqu'on met le connecteur en position le (1) il est a droite ou à gauche?
Messages postés
31037
Date d'inscription
mercredi 2 mai 2007
Statut
Modérateur
Dernière intervention
24 février 2021
7 404
Ca dépend surtout de quel coté tu te places ;-)

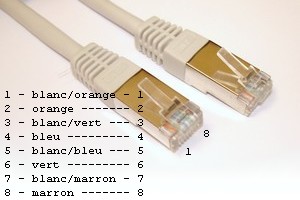

http://www.connectic.fr/images_articles/303050.jpg
Messages postés
97582
Date d'inscription
lundi 16 juillet 2001
Statut
Modérateur
Dernière intervention
24 février 2021
11 687
Si on met les contacts de la prise mâle en haut, le 1 est à gauche.
PS,
les prise femelles sont pratiquement toujours montées contacts en haut , logement ergot en bas.
Ce qui fait que le 1 est à main gauche.
Messages postés
353
Date d'inscription
samedi 16 janvier 2010
Statut
Membre
Dernière intervention
3 mai 2017
3
merci a tous pour votre promptitude.
