Branchement platine interne sur msi mag codex 5
Lyddman Messages postés 2 Date d'inscription Statut Membre Dernière intervention -

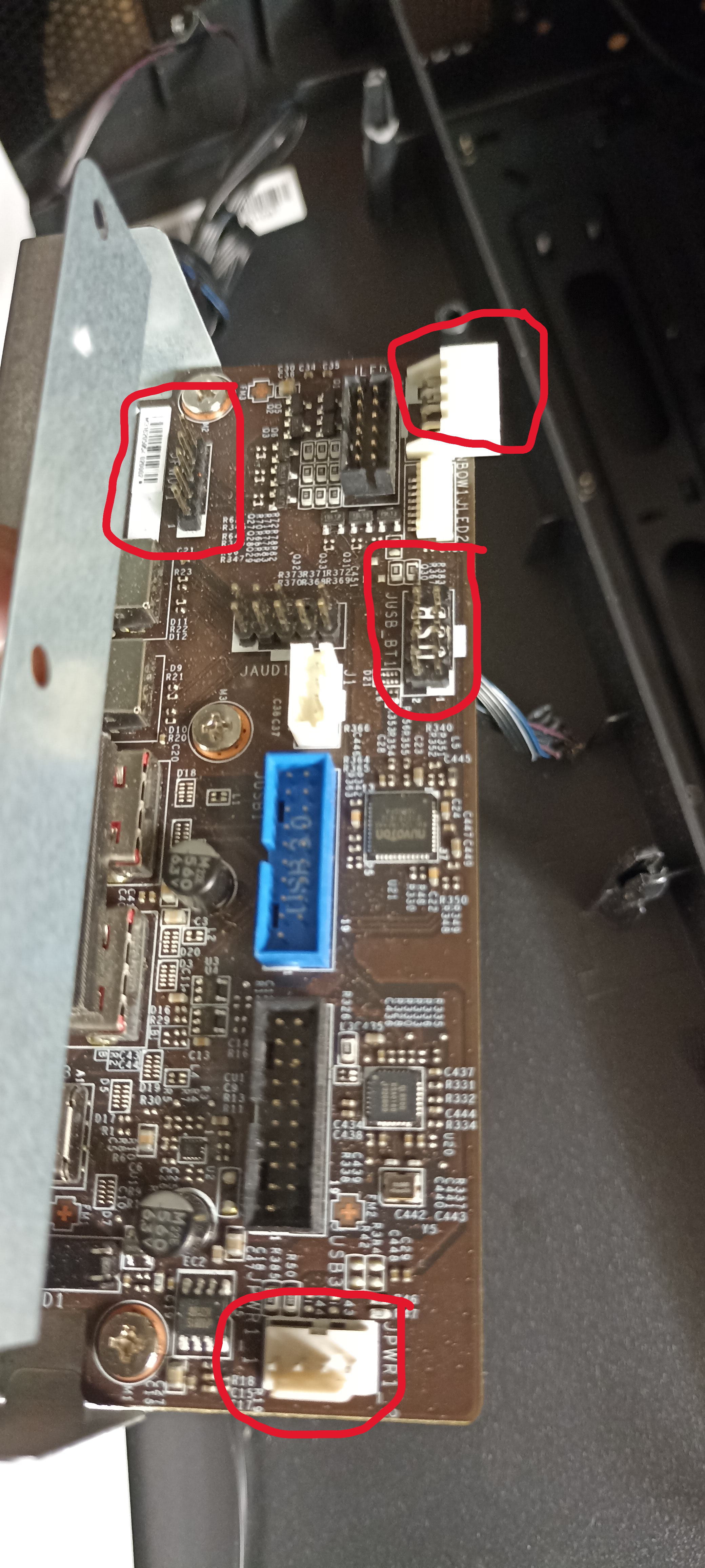

Bonjour,quelqu’un pourrait me dire a quoi servent ces connecteurs et sur quoi les brancher SVP.
Windows / Firefox 144.0
L‘entraide est inscrite à l‘intérieur de chacun de nous
6 réponses
-
flo88 Messages postés 28494 Date d'inscription Statut Contributeur Dernière intervention Ambassadeur 5 171
Bjr
Il faudrait un peu plus d'info sur le contexte d'utilisation de cette carte et des photos plus reculé de son montage (sur la carte mère ? En déport ? , etc..)
Ceci dit, la connectique en bas c'est une alimentation, au milieu à droite c'est de l'USB, les autres c'est moins évident, mais c'est clairement noté sur le PCB , il faut simplement bien regarder.
-

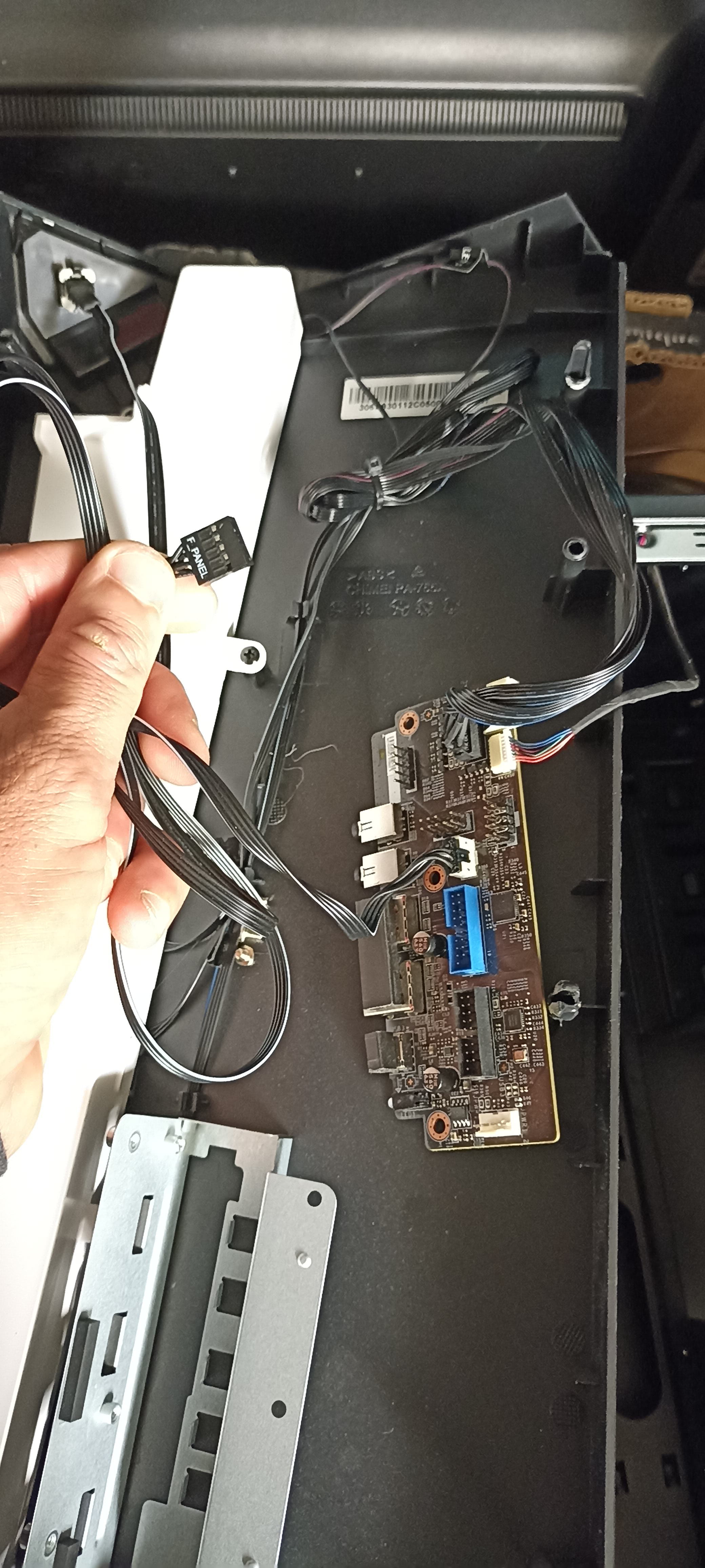

merci pour le début d'info, c'est un boitier acheté d'occase et il manquait les connectiques ,ceci dit il y avait un connectique sur (led boitier interne)et peut être celui en noir venant du bouton d'allumage quant a cette carte elle est fixée sur le dessus avant du boitier.
-

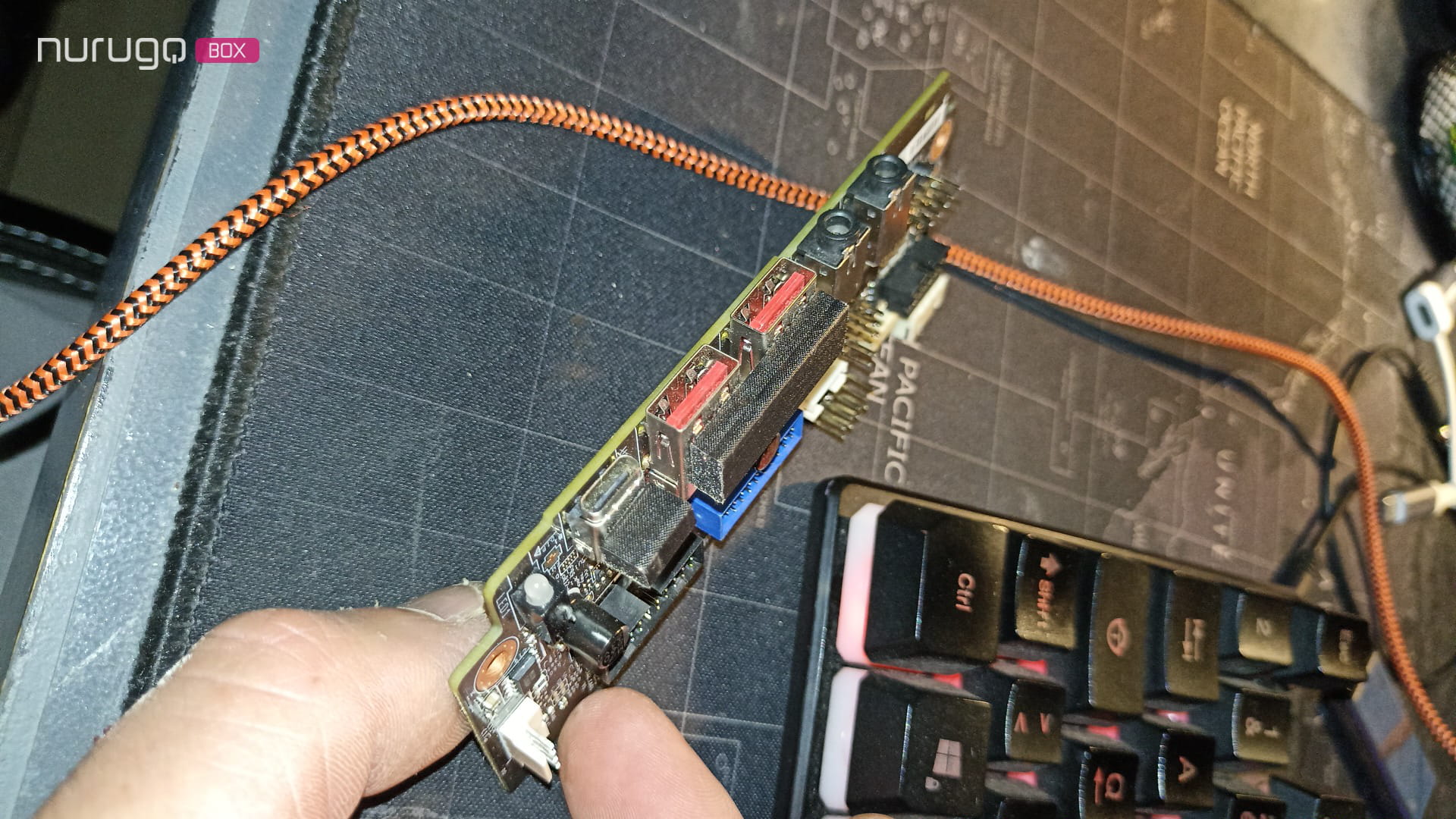

vue de la platine en facade.
donc,
usbc:conectique noir
usb3:connectique bleu
connectique audio:marqué dessus
connectique noir en haut milieu:led façade
connectique blanc en haut a droite: ??
connectique blanc en bas a droite: ??
connectique noir en haut a gauche: ??
-
malheureusement je ne trouve pas sur le net.
-
Vous n’avez pas trouvé la réponse que vous recherchez ?
Posez votre question -
flo88 Messages postés 28494 Date d'inscription Statut Contributeur Dernière intervention Ambassadeur 5 171
Toutes les connectiques ne sont pas obligatoire, essayer déjà de rebrancher tel que c'était lorsque vous avez récupéré le boîtier et essayer.
-
Bonsoir , merci encore je testerais plus tard.
-
D’accord avec toi, sans vue d’ensemble c’est difficile de confirmer quoi que ce soit. Les indications sur le PCB aident beaucoup, mais une photo plus large du montage permettrait de comprendre le rôle exact de chaque connecteur. L’auteur du post peut en ajouter une ? https://forums.commentcamarche.net/forum/affich-38239670-branchement-platine-interne-sur-msi-mag-codex-5#3
-
