3 réponses
Utilisateur anonyme
17 sept. 2020 à 18:37
17 sept. 2020 à 18:37
Bonjour
Il s'agit d'un convertisseur du signal électrique en signal lumineux (d'où le nom de fibre OPTIQUE)...
Ce qui permet de passer de 4 fils cuivre limité en 1 fil optique quasi illimité (peut d'ailleurs supporter plusieurs canaux) .
A+
Il s'agit d'un convertisseur du signal électrique en signal lumineux (d'où le nom de fibre OPTIQUE)...
Ce qui permet de passer de 4 fils cuivre limité en 1 fil optique quasi illimité (peut d'ailleurs supporter plusieurs canaux) .
A+
brupala
Messages postés
109442
Date d'inscription
lundi 16 juillet 2001
Statut
Membre
Dernière intervention
23 avril 2024
13 619
18 sept. 2020 à 00:48
18 sept. 2020 à 00:48
Salut,
oui, bien sûr c'est limité, mais dans une échelle de 1000 avec le signal ethernet sur paires torsadées, et les débits peuvent être beaucoup plus grands.
après, un petit switch pour regénérer le signal et c'est reparti pour autant.....
Le signal ethernet est déformé bien sûr, car entièrement recodé, surtout en gigabit, où l'on passe de 4 signaux en parallèle sur 4 paires à un seul sur une fibre.
oui, bien sûr c'est limité, mais dans une échelle de 1000 avec le signal ethernet sur paires torsadées, et les débits peuvent être beaucoup plus grands.
après, un petit switch pour regénérer le signal et c'est reparti pour autant.....
Le signal ethernet est déformé bien sûr, car entièrement recodé, surtout en gigabit, où l'on passe de 4 signaux en parallèle sur 4 paires à un seul sur une fibre.
Bonjour,

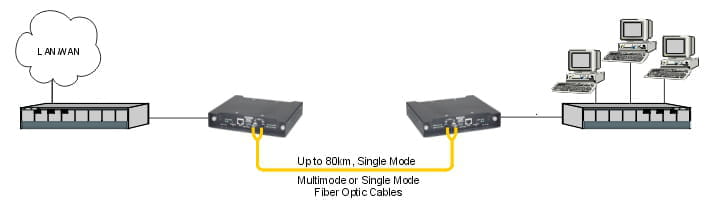

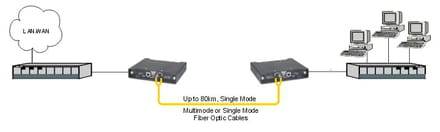

J'ai compris. En effet je propose d'utiliser un convertisseur RJ45/fibre 1Gbps pour transmettre des données depuis un lieu vers un autre et j'ai pensée qu'il garde le même signal sauf que l'atténuer (ça dépend du mode de la fibre), donc je compris qu'il va recevoir le signal Electrique (numérique) Ethernet et il le recode et le transmettre via la fibre sous forme des rayons a fin de le recevoir dans l'autre côté sous cette forme (par ce que j'ai utilisé un seul convertisseur) .. c'est ça le principe n'est ce pas ?
J'ai compris. En effet je propose d'utiliser un convertisseur RJ45/fibre 1Gbps pour transmettre des données depuis un lieu vers un autre et j'ai pensée qu'il garde le même signal sauf que l'atténuer (ça dépend du mode de la fibre), donc je compris qu'il va recevoir le signal Electrique (numérique) Ethernet et il le recode et le transmettre via la fibre sous forme des rayons a fin de le recevoir dans l'autre côté sous cette forme (par ce que j'ai utilisé un seul convertisseur) .. c'est ça le principe n'est ce pas ?
brupala
Messages postés
109442
Date d'inscription
lundi 16 juillet 2001
Statut
Membre
Dernière intervention
23 avril 2024
13 619
>
Saymee
18 sept. 2020 à 16:02
18 sept. 2020 à 16:02
oui tout à fait,
ton adjectif numérique qui ne colle pas, ça reste numérique, mais ça passe de électrique à optique via un laser pour l'émission et via un photo transistor pour le réception dans l'autre sens, plus des choses électroniques pour changer le codage.
en tout cas, au contraire d'un switch, pas de buffers, de stockage de trame ou de détection d'erreur, rien n'est lu à ce niveau.
ton adjectif numérique qui ne colle pas, ça reste numérique, mais ça passe de électrique à optique via un laser pour l'émission et via un photo transistor pour le réception dans l'autre sens, plus des choses électroniques pour changer le codage.
en tout cas, au contraire d'un switch, pas de buffers, de stockage de trame ou de détection d'erreur, rien n'est lu à ce niveau.
Saymee
>
brupala
Messages postés
109442
Date d'inscription
lundi 16 juillet 2001
Statut
Membre
Dernière intervention
23 avril 2024
18 sept. 2020 à 16:16
18 sept. 2020 à 16:16
Ouiiiii vous avez raison, l'idée c'est de faire la remontée des données depuis un Automate vers une salle; je vais sortir avec un Ethernet RJ45 côté automate et le convertisseur va le convertit en fibre à fin d'aller à la salle je n'ai pas besoin d'un hub ou switch, en fait c'est un traitement du projet de fin d'études vous m'avez beaucoup aidé .. Mercii infiniment !
18 sept. 2020 à 15:23
on peut connecter d'un bout en RJ45 et de l'autre en fibre, donc un seul convertisseur.
La condition, c'est que côté fibre le laser du convertisseur soit compatible avec le SFP ou le GBIC du switch.
18 sept. 2020 à 15:37
;-)
Modifié le 18 sept. 2020 à 15:49
en fait,
dans le switch, ça reste du cuivre, mais les convertisseurs sont de plus en plus intégrés au switch (SFP, SFP+,QSFP)
18 sept. 2020 à 15:45
