Bonjour,
J'ai 3 niveaux dans mon logement (RDC + 2 étages)
Ma box (freebox revolution) est au RDC.
J'ai des prises ethernet à chacun des niveaux.
Aucun problème pour me connecter en filaire au RDC & R+1, avec le même PC.
Par contre ce n'est pas le cas au R+2: "Réseau non identifié"
Diagnostic Windows:"Ethernet n'a pas de configuration IP valide".
Le précédent occupant du logement pouvait, par contre !
Etant une "buse" en informatique ;-) j’espère que une âme éclairée et charitable pourra me venir en aide...
Merci d'avance.
Cdlt,
J'ai 3 niveaux dans mon logement (RDC + 2 étages)
Ma box (freebox revolution) est au RDC.
J'ai des prises ethernet à chacun des niveaux.
Aucun problème pour me connecter en filaire au RDC & R+1, avec le même PC.
Par contre ce n'est pas le cas au R+2: "Réseau non identifié"
Diagnostic Windows:"Ethernet n'a pas de configuration IP valide".
Le précédent occupant du logement pouvait, par contre !
Etant une "buse" en informatique ;-) j’espère que une âme éclairée et charitable pourra me venir en aide...
Merci d'avance.
Cdlt,
9 réponses
salut,
Vérifie les connexions au brassage, sans doute que tu as oublié de brasser la prise du +2 à la box.
ou qu'une prise est foireuse, essaie un autre cordon côté brassage et côté prise murale.
Après, si c'est toujours pareil, il faudra vérifier les connexions des prises.
Vérifie les connexions au brassage, sans doute que tu as oublié de brasser la prise du +2 à la box.
ou qu'une prise est foireuse, essaie un autre cordon côté brassage et côté prise murale.
Après, si c'est toujours pareil, il faudra vérifier les connexions des prises.
OK,
merci,
donc c'est ce système 413044, switch multimedia qui est au coeur du coffret, c'est particulier d'utilisation, et ça apporte plus de limitations que de souplesse en fait, qu'un système manuel.
mais ça peut être utilisé en manuel.
je vois que ta box doit être connectée de façon pas très catholique sur les prises de brassage du bas:
une prise amène l'adsl via la sortie test du DTI un autre renvoie l'internet via la prise TV du switch multimedia, il vaudrait mieux rentrer sur la prise lan, qui visiblement est reliée à une autre prise murale.
je vais rechercher la doc , mais ce qui m'intrigue et que je n'ai pas encore vu c'est la prise murale multiple (un éclateur de paires, je suppose) que l'on voit ici:
ça doit correspondre à une des 4 prises du bas du brassage, probablement la 4 eme, je pense que les 3 autres sont les câbles de couleur, en tout cas elles arrivent à ta box.
Mais bon,
le souci c'est que aucune prise n'est repérée au brassage, bien que des étiquettes soient prévues pour, dommage de mettre du matériel au top à ce prix et de ne pas aller au bout.
On ne sait donc pas où arrivent les prises du 2eme qui ne fonctionnent pas, là où c'est inquiétant c'est que les 5 autres prises ont l'air raccordées pareilles :-(
sauf une en haut à gauche qui a un câble rond au lieu du câble plat fourni, il va où ce câble ?
aussi le câble blanc rond sous le switch multimedia sur la prise sensée être reliée au lan, il va où en fait ?
merci,
donc c'est ce système 413044, switch multimedia qui est au coeur du coffret, c'est particulier d'utilisation, et ça apporte plus de limitations que de souplesse en fait, qu'un système manuel.
mais ça peut être utilisé en manuel.
je vois que ta box doit être connectée de façon pas très catholique sur les prises de brassage du bas:
une prise amène l'adsl via la sortie test du DTI un autre renvoie l'internet via la prise TV du switch multimedia, il vaudrait mieux rentrer sur la prise lan, qui visiblement est reliée à une autre prise murale.
je vais rechercher la doc , mais ce qui m'intrigue et que je n'ai pas encore vu c'est la prise murale multiple (un éclateur de paires, je suppose) que l'on voit ici:
ça doit correspondre à une des 4 prises du bas du brassage, probablement la 4 eme, je pense que les 3 autres sont les câbles de couleur, en tout cas elles arrivent à ta box.
Mais bon,
le souci c'est que aucune prise n'est repérée au brassage, bien que des étiquettes soient prévues pour, dommage de mettre du matériel au top à ce prix et de ne pas aller au bout.
On ne sait donc pas où arrivent les prises du 2eme qui ne fonctionnent pas, là où c'est inquiétant c'est que les 5 autres prises ont l'air raccordées pareilles :-(
sauf une en haut à gauche qui a un câble rond au lieu du câble plat fourni, il va où ce câble ?
aussi le câble blanc rond sous le switch multimedia sur la prise sensée être reliée au lan, il va où en fait ?
C'est bien ce que je craignais, mon niveau ne me permet pas d'explorer ces pistes...
Mais merci quand même !
Mais merci quand même !
Tu marques un point Brupala !
On verra bien si je manques, également, de bon sens...
Je mettrai les photos demain.
Et puis quand je vois le nombre de "Mercis" que tu totalises, je me dis que même à distance, y'a des chances que tu puisses me guider, pas à pas.
Reste la question de savoir si tu auras cette patience...?
Bonne soirée !
Cdlt
On verra bien si je manques, également, de bon sens...
Je mettrai les photos demain.
Et puis quand je vois le nombre de "Mercis" que tu totalises, je me dis que même à distance, y'a des chances que tu puisses me guider, pas à pas.
Reste la question de savoir si tu auras cette patience...?
Bonne soirée !
Cdlt
arf,
ma patience, comment dire,
elle est sensitive, pas absolue.
si je sens une vrai détresse elle peut être amplifiée, si je sens le type ou la typette qui cherche vraiment à construire et apprendre, elle va être au top, si je sens le zigoto qui attend qu'on fasse tout à sa place, elle va sérieusement se ratatiner et se retourner contre le zig.
Bref, plus il y a de complicité et de respect dans la bonne humeur, plus la patience va vivre vieille.
pour l'instant,
tu as l'air de savoir où tu veux aller, c'est plutôt positif.
ma patience, comment dire,
elle est sensitive, pas absolue.
si je sens une vrai détresse elle peut être amplifiée, si je sens le type ou la typette qui cherche vraiment à construire et apprendre, elle va être au top, si je sens le zigoto qui attend qu'on fasse tout à sa place, elle va sérieusement se ratatiner et se retourner contre le zig.
Bref, plus il y a de complicité et de respect dans la bonne humeur, plus la patience va vivre vieille.
pour l'instant,
tu as l'air de savoir où tu veux aller, c'est plutôt positif.
Vous n’avez pas trouvé la réponse que vous recherchez ?
Posez votre question
Bonjour Brupala,
J'ai pris des photos du bandeau.
https://www.cjoint.com/c/JHng34x4vzR
Dis moi si cela te suffit pour le moment ?
J'ai pris des photos du bandeau.
https://www.cjoint.com/c/JHng34x4vzR
Dis moi si cela te suffit pour le moment ?
2 photos complémentaires,
https://www.cjoint.com/c/JHnhRTOHbLR
https://www.cjoint.com/c/JHnhTubsMIR
Question au passage, le panneau de brassage comporte 8 entrées.
6 sont connectées, 2 libres...
Si je comptabilise les prise ethernet, j'en dénombre 7 "classiques".
Il y'en a également derrière le coffret et je ne sais pas si elles sont directement connectées au panneau. Si oui, il y'a un hic...
https://www.cjoint.com/c/JHnhZ5wnXCR
https://www.cjoint.com/c/JHnhRTOHbLR
https://www.cjoint.com/c/JHnhTubsMIR
Question au passage, le panneau de brassage comporte 8 entrées.
6 sont connectées, 2 libres...
Si je comptabilise les prise ethernet, j'en dénombre 7 "classiques".
Il y'en a également derrière le coffret et je ne sais pas si elles sont directement connectées au panneau. Si oui, il y'a un hic...
https://www.cjoint.com/c/JHnhZ5wnXCR
Très compliqué de connaitre la destination des câbles que tu cites à la fin de ton post.
Faudrait que je commence à démonter dans cet imbroglio de câbles et franchement je ne veux pas faire de conneries...
Faire venir un électricien va certainement coûter un bras (env. 50€ de l'heure + Dpcnt), pour qu'au final il me dise que les câbles du R+2 n'ont pas été brassés et qu'il va falloir les acheminer...
Bref, je crois que je vais acheter un répéteur WiFi, le brancher au R+1 et puis c'est tout !
Mais effectivement, c'est un comble d'en arriver là dans un logement récent, prévu pour être équipé en ethernet dans toutes les pièces de vie...
En tout cas, je dois te remercier pour le temps que tu m'as consacré.
Tu m'as l'air bien au fait et j'aimerais pouvoir maîtriser comme toi et régler ce problème comme un grand ! Malheureusement, je pars de trop loin...
Encore merci et bravo pour tes nombreux soutiens.
Les + de 10K de mercis en attestent. J'en rajoute bien évidemment 1 :-)
Faudrait que je commence à démonter dans cet imbroglio de câbles et franchement je ne veux pas faire de conneries...
Faire venir un électricien va certainement coûter un bras (env. 50€ de l'heure + Dpcnt), pour qu'au final il me dise que les câbles du R+2 n'ont pas été brassés et qu'il va falloir les acheminer...
Bref, je crois que je vais acheter un répéteur WiFi, le brancher au R+1 et puis c'est tout !
Mais effectivement, c'est un comble d'en arriver là dans un logement récent, prévu pour être équipé en ethernet dans toutes les pièces de vie...
En tout cas, je dois te remercier pour le temps que tu m'as consacré.
Tu m'as l'air bien au fait et j'aimerais pouvoir maîtriser comme toi et régler ce problème comme un grand ! Malheureusement, je pars de trop loin...
Encore merci et bravo pour tes nombreux soutiens.
Les + de 10K de mercis en attestent. J'en rajoute bien évidemment 1 :-)
C'est dommage que tu ne voies pas où chaque prise murale arrive et c'est dommage aussi de faire venir un électricien pour ça.
je pense que certains ports du switch legrand 413044 fonctionnent mal, il faudrait les intervertir avec d'autres ou ajouter un autre switch ethernet à côté
tu as essayé de mettre le câble en bas sur lan (au milieu et lieu de sur TV à droite) ?
je pense que certains ports du switch legrand 413044 fonctionnent mal, il faudrait les intervertir avec d'autres ou ajouter un autre switch ethernet à côté
tu as essayé de mettre le câble en bas sur lan (au milieu et lieu de sur TV à droite) ?
Ayé,
j'ai compris ton problème: l'explication est sans doute là
en fait c'est un double switch (deux switchs indépendants):
les ports 1 à 4 sont liés à l'entrée lan et les ports 5 à 8 à l' entrée TV (tv internet)
c'est idiot, mais c'est ainsi, vu que ta box a l'air (première photo) reliée à l'entrée TV , il faudrait soit que tu renvoies un autre port ethernet sur la prise lan via une prise dispo, soit tu fais un pont du port 8 du switch vers le port lan.
c'est vicieux ces produits.
j'ai compris ton problème: l'explication est sans doute là
en fait c'est un double switch (deux switchs indépendants):
les ports 1 à 4 sont liés à l'entrée lan et les ports 5 à 8 à l' entrée TV (tv internet)
c'est idiot, mais c'est ainsi, vu que ta box a l'air (première photo) reliée à l'entrée TV , il faudrait soit que tu renvoies un autre port ethernet sur la prise lan via une prise dispo, soit tu fais un pont du port 8 du switch vers le port lan.
c'est vicieux ces produits.
Tu penses réellement que cela va résoudre le problème au R+2, ou "simplement" optimiser le raccordement à la box qui, comme tu le qualifiais, a été fait de façon pas très catholique...?
Merci.
Merci.
Si le raccordement de la box est correct pour du réseau gigabit.

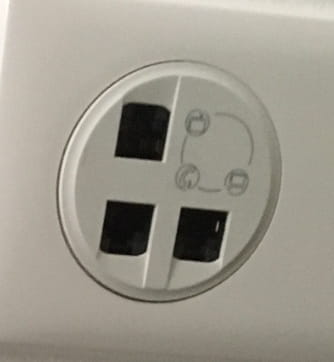

En théorie son adsl aurait dû passer par la prise éclatée en 3, il est là pour ça, c'est dommage de bloquer une prise ethernet complète pour ça.
si ethernet était passé par la prise "éclatée", il aurait été limité à 100Mbit/s car il n'aurait disposé que de 2 paires sur ls 4.
mais tu as 3 prises à côté, donc, c'est bon, tu peux connecter l'entrée LAN du switch à ta box via une autre prise, celle au dessus de celle où il y a le câble jaune par exemple.
pour l'instant on ne sait pas où arrive la prise "éclatée" en 3 au brassage.
probablement une des deux libres du bas, vois où part le câble sur LAN en bas du switch.
Après,
il aurait été plus simple de coller la box directement à ce coffret de brassage au lieu de la déporter.
En théorie son adsl aurait dû passer par la prise éclatée en 3, il est là pour ça, c'est dommage de bloquer une prise ethernet complète pour ça.
si ethernet était passé par la prise "éclatée", il aurait été limité à 100Mbit/s car il n'aurait disposé que de 2 paires sur ls 4.
mais tu as 3 prises à côté, donc, c'est bon, tu peux connecter l'entrée LAN du switch à ta box via une autre prise, celle au dessus de celle où il y a le câble jaune par exemple.
pour l'instant on ne sait pas où arrive la prise "éclatée" en 3 au brassage.
probablement une des deux libres du bas, vois où part le câble sur LAN en bas du switch.
Après,
il aurait été plus simple de coller la box directement à ce coffret de brassage au lieu de la déporter.
