Prise murale RJ45 fonctionne a moitier
Fermé
Lackers
-
3 juil. 2020 à 15:41
brupala Messages postés 109393 Date d'inscription lundi 16 juillet 2001 Statut Membre Dernière intervention 16 avril 2024 - 3 juil. 2020 à 21:57
brupala Messages postés 109393 Date d'inscription lundi 16 juillet 2001 Statut Membre Dernière intervention 16 avril 2024 - 3 juil. 2020 à 21:57
A voir également:
- Prise murale RJ45 fonctionne a moitier
- Transformer prise tv en rj45 - Forum Réseau
- Prise ethernet murale ne fonctionne pas ✓ - Forum câblage
- Code couleur rj45 - Forum câblage
- Schéma installation rj45 maison fibre - Forum câblage
- Comment regarder tv avec prise rj45 sans box - Forum Téléviseurs
2 réponses
brupala
Messages postés
109393
Date d'inscription
lundi 16 juillet 2001
Statut
Membre
Dernière intervention
16 avril 2024
13 614
3 juil. 2020 à 16:03
3 juil. 2020 à 16:03
Salut,
Oui avec de bonnes photos ce sera plus simple :-)
Tu vas sans doute avoir à investir et faire quelques travaux, tu es propriétaire ou locataire ?
Oui avec de bonnes photos ce sera plus simple :-)
Tu vas sans doute avoir à investir et faire quelques travaux, tu es propriétaire ou locataire ?

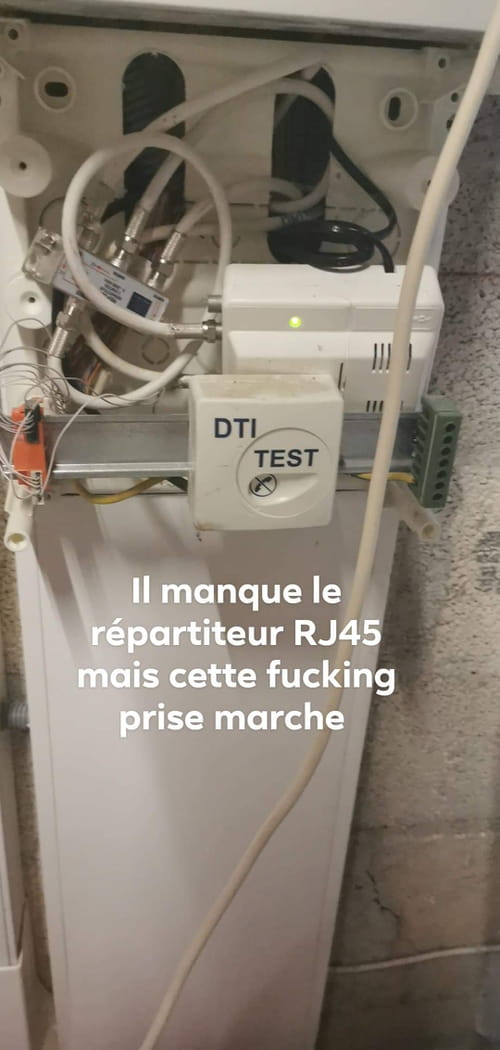

Voilà j'ai encore la photo que j'ai envoyé a un pote ! Je suis chez mes parents mais les parents sont pas trop dans la technologie donc voila !
https://www.zupimages.net/viewer.php?id=20%2F27%2F1g1f.jpeg
https://www.zupimages.net/viewer.php?id=20%2F27%2F1g1f.jpeg
jee pee
Messages postés
39578
Date d'inscription
mercredi 2 mai 2007
Statut
Modérateur
Dernière intervention
16 avril 2024
9 221
Modifié le 3 juil. 2020 à 19:25
Modifié le 3 juil. 2020 à 19:25
Bonjour,
Donc pas de départ de prises rj45 vers les pièces. Le cablage n'est fait que pour le téléphone, les fils blancs/gris sont connectés sur les 2 réglettes à gauche du DTI. Ce que confirme le test que tu as fait.
Comme on ne voit même pas les cables d'où sortent ces fils blanc/gris on ne peut pas dire si on peut les connecter à des prises rj45 qu'il faudrait fixer sur le rail.
Donc pas de départ de prises rj45 vers les pièces. Le cablage n'est fait que pour le téléphone, les fils blancs/gris sont connectés sur les 2 réglettes à gauche du DTI. Ce que confirme le test que tu as fait.
Comme on ne voit même pas les cables d'où sortent ces fils blanc/gris on ne peut pas dire si on peut les connecter à des prises rj45 qu'il faudrait fixer sur le rail.
brupala
Messages postés
109393
Date d'inscription
lundi 16 juillet 2001
Statut
Membre
Dernière intervention
16 avril 2024
13 614
3 juil. 2020 à 20:09
3 juil. 2020 à 20:09
OK,
il y a du boulot mais c'est peut-etre jouable, le truc qui m'inquiète le plus, c'est qu'on ne voit pas bien si il y a du rab de longueur sur les câble paires torsadées on ne les voit pas bien, seulement toutes les paires blanc/gris qui sont sorties et reliées au répartiteur téléphonique lui même relié au DTI, pas fameux comme montage d'ailleurs pour l'ADSL, il vaudrait mieux une seule prise reliée au DTI afin d'éviter l'effet d'antenne et les ondes stationnaires qui nuisent au signal.
l'idée c'est de poser des prises sur le rail DIN pour faire un brassage digne de ce nom, si les câbles sont assez longs.
Après, il y a moyen de faire moins cher avec des noyaux fixation keystone et de petits supports rail din
il y a du boulot mais c'est peut-etre jouable, le truc qui m'inquiète le plus, c'est qu'on ne voit pas bien si il y a du rab de longueur sur les câble paires torsadées on ne les voit pas bien, seulement toutes les paires blanc/gris qui sont sorties et reliées au répartiteur téléphonique lui même relié au DTI, pas fameux comme montage d'ailleurs pour l'ADSL, il vaudrait mieux une seule prise reliée au DTI afin d'éviter l'effet d'antenne et les ondes stationnaires qui nuisent au signal.
l'idée c'est de poser des prises sur le rail DIN pour faire un brassage digne de ce nom, si les câbles sont assez longs.
Après, il y a moyen de faire moins cher avec des noyaux fixation keystone et de petits supports rail din
Lackers
>
brupala
Messages postés
109393
Date d'inscription
lundi 16 juillet 2001
Statut
Membre
Dernière intervention
16 avril 2024
3 juil. 2020 à 21:02
3 juil. 2020 à 21:02
D'accord je vois le problème est bien matériel !
Bon je vais voir ça de mon côté !
Je vous remercie ! :)
Bon je vais voir ça de mon côté !
Je vous remercie ! :)
Lackers
>
brupala
Messages postés
109393
Date d'inscription
lundi 16 juillet 2001
Statut
Membre
Dernière intervention
16 avril 2024
3 juil. 2020 à 21:04
3 juil. 2020 à 21:04
Les câbles sont assez long d'ailleurs je viens de voir ils sont derrière le branchement de l'antenne cependant coupe donc il faut bien des sucres RJ45 pour les relier
brupala
Messages postés
109393
Date d'inscription
lundi 16 juillet 2001
Statut
Membre
Dernière intervention
16 avril 2024
13 614
>
Lackers
3 juil. 2020 à 21:57
3 juil. 2020 à 21:57
Je n'ai pas bien compris ta réponse là,
les câbles sont assez longs ou pas ?
pour les sucres, c'est hors sujet là, on ne monte pas des prises mâles sur des fils monobrin, on met directement des prises femelles, des noyaux.
les câbles sont assez longs ou pas ?
pour les sucres, c'est hors sujet là, on ne monte pas des prises mâles sur des fils monobrin, on met directement des prises femelles, des noyaux.
