Relier la maison en filaire à sa box
Résolu/Fermé
gateauxpoires
-
21 juin 2020 à 16:52
brupala Messages postés 109458 Date d'inscription lundi 16 juillet 2001 Statut Membre Dernière intervention 26 avril 2024 - 22 juin 2020 à 22:56
brupala Messages postés 109458 Date d'inscription lundi 16 juillet 2001 Statut Membre Dernière intervention 26 avril 2024 - 22 juin 2020 à 22:56
A voir également:
- Relier la maison en filaire à sa box
- Vue satellite en direct gratuit de ma maison - Guide
- Logiciel amenagement maison - Guide
- Logiciel plan maison gratuit - Télécharger - Architecture & Déco
- Light in the box problème ✓ - Forum Consommation & Internet
- Adresse ip box - Guide
5 réponses
brupala
Messages postés
109458
Date d'inscription
lundi 16 juillet 2001
Statut
Membre
Dernière intervention
26 avril 2024
13 626
Modifié le 21 juin 2020 à 17:12
Modifié le 21 juin 2020 à 17:12
Salut,
peux tu nous mettre des photos de ton installation ?
il va falloir t'inscrire sur CCM pour mettre les photos directement sur le forum.
https://www.commentcamarche.net/infos/25913-ccm-inserer-une-image-dans-une-discussion/
Le principe de base pour faire ce que tu veux, c'est d'installer la box au coffret de communication.
peux tu nous mettre des photos de ton installation ?
il va falloir t'inscrire sur CCM pour mettre les photos directement sur le forum.
https://www.commentcamarche.net/infos/25913-ccm-inserer-une-image-dans-une-discussion/
Le principe de base pour faire ce que tu veux, c'est d'installer la box au coffret de communication.
gateauxpoires
Messages postés
11
Date d'inscription
dimanche 21 juin 2020
Statut
Membre
Dernière intervention
10 mars 2021
21 juin 2020 à 17:28
21 juin 2020 à 17:28

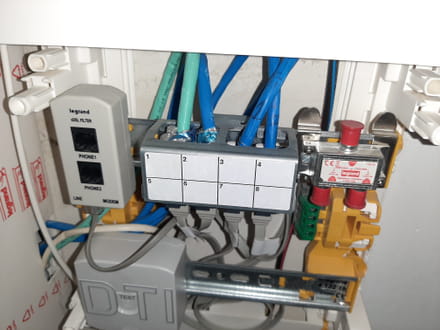

Voilà les photos.
Je relie la box qui est fonctionelle et pas très loin du boitier avec un cable RJ45 sur les prises du boitier en photo
brupala
Messages postés
109458
Date d'inscription
lundi 16 juillet 2001
Statut
Membre
Dernière intervention
26 avril 2024
13 626
Modifié le 21 juin 2020 à 17:37
Modifié le 21 juin 2020 à 17:37
OK,
tu as un kit déport de box, je crois qu'il va falloir le laisser de côté.

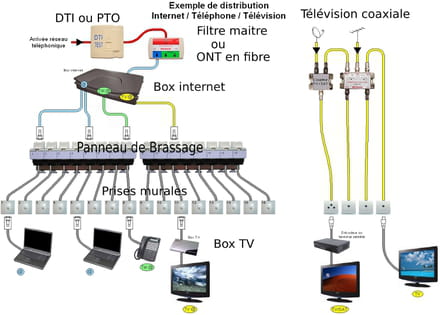

L'idée c'est de faire ça:
Donc déconnecter les câbles gris qui distribuent le téléphone en sortie du DTI pour mettre des cordons RJ45 vers les ports ethernet de la box à la place.
et relier le port ADSL de la box sur la sortie modem du filtre maitre au dessus du DTI.
tu as un kit déport de box, je crois qu'il va falloir le laisser de côté.
L'idée c'est de faire ça:
Donc déconnecter les câbles gris qui distribuent le téléphone en sortie du DTI pour mettre des cordons RJ45 vers les ports ethernet de la box à la place.
et relier le port ADSL de la box sur la sortie modem du filtre maitre au dessus du DTI.
gateauxpoires
Messages postés
11
Date d'inscription
dimanche 21 juin 2020
Statut
Membre
Dernière intervention
10 mars 2021
21 juin 2020 à 17:55
21 juin 2020 à 17:55
Je viens d'essayer. J'ai relié le cable RJ45 de la box à la place des cables gris (donc directement siou l'emplacement 6 sur la photo, là où les cables LAN sont relié) mais ca ne change rien.
La box est sur la fibre un peu plus loin donc je ne l'ai pas touchée.
Il est possible que les prises éthernet ne soient pas reliées correctement? Il y a un moyen de vérifier ca ?
La box est sur la fibre un peu plus loin donc je ne l'ai pas touchée.
Il est possible que les prises éthernet ne soient pas reliées correctement? Il y a un moyen de vérifier ca ?
brupala
Messages postés
109458
Date d'inscription
lundi 16 juillet 2001
Statut
Membre
Dernière intervention
26 avril 2024
13 626
Modifié le 21 juin 2020 à 19:09
Modifié le 21 juin 2020 à 19:09
oui,
il faut faire déjà un contrôle visuel des prises murales et du brassage Legrand voir si les 4 paires sont bien correctement reliées à chaque bout, sans déconnecter les fils dans un premier temps.
Tu sais où aboutit l'emplacement 6, il n'y a rien de repéré sur ton brassage?
on voit 1 et 2 sur les 2 câbles de droite, et ton câblage a l'air d'être du grade 3, donc tout à fait correct.
Donc la fibre arrive tout près de ce coffret ?
il faut faire déjà un contrôle visuel des prises murales et du brassage Legrand voir si les 4 paires sont bien correctement reliées à chaque bout, sans déconnecter les fils dans un premier temps.
Tu sais où aboutit l'emplacement 6, il n'y a rien de repéré sur ton brassage?
on voit 1 et 2 sur les 2 câbles de droite, et ton câblage a l'air d'être du grade 3, donc tout à fait correct.
Donc la fibre arrive tout près de ce coffret ?
gateauxpoires
Messages postés
11
Date d'inscription
dimanche 21 juin 2020
Statut
Membre
Dernière intervention
10 mars 2021
21 juin 2020 à 20:26
21 juin 2020 à 20:26
La fibre arrive dans la pièce d'à côté, mais je peux tirer facilement un cable. En fait le boitier avec les numéro de 1 à 8 n'est pas exactement un brassage vers les différentes prises RJ45.

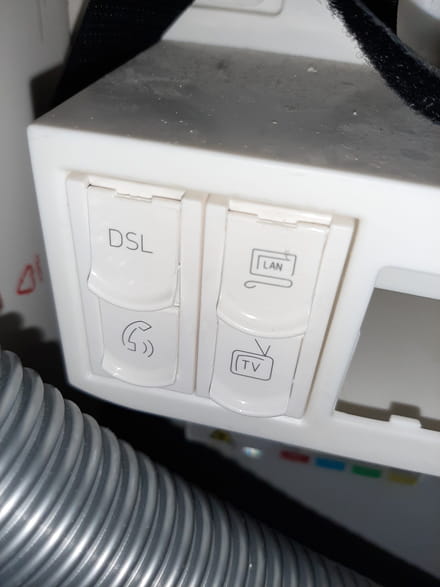

Il n'y en a que 4 reliée, les 4 avec les logos de ma seconde photo (DSL, LAN, TV, phone).
J'ai dans certaines pièces des prises RJ45, je suppose reliées à la 6 (la 6 étant celle avec le logo LAN).
Difficile de voir le brassage derrière: les cables bleus et verts partent dans des gaines difficiles à démonter. Je vais voir si j'y arrive.
Il n'y en a que 4 reliée, les 4 avec les logos de ma seconde photo (DSL, LAN, TV, phone).
J'ai dans certaines pièces des prises RJ45, je suppose reliées à la 6 (la 6 étant celle avec le logo LAN).
Difficile de voir le brassage derrière: les cables bleus et verts partent dans des gaines difficiles à démonter. Je vais voir si j'y arrive.
brupala
Messages postés
109458
Date d'inscription
lundi 16 juillet 2001
Statut
Membre
Dernière intervention
26 avril 2024
13 626
21 juin 2020 à 22:27
21 juin 2020 à 22:27
qu'est ce que c'est cette histoire de boitier sur ta seconde photo en fait ?
ça n'est pas habituel, il est situé où et relié à quoi précisément ?
A mon avis il est indépendant du brassage.
Si les prises numérotées de 1 à 8 sont bien le brassage, c'est certain, par contre, il ne semble y avoir que 4 prises dessus, pas 8.
il faut démêler cette histoire de boitier blanc merdique là.
ça n'est pas habituel, il est situé où et relié à quoi précisément ?
A mon avis il est indépendant du brassage.
Si les prises numérotées de 1 à 8 sont bien le brassage, c'est certain, par contre, il ne semble y avoir que 4 prises dessus, pas 8.
il faut démêler cette histoire de boitier blanc merdique là.
Vous n’avez pas trouvé la réponse que vous recherchez ?
Posez votre question
gateauxpoires
Messages postés
11
Date d'inscription
dimanche 21 juin 2020
Statut
Membre
Dernière intervention
10 mars 2021
22 juin 2020 à 22:48
22 juin 2020 à 22:48
Le boitier blanc était juste un style de rallonge, les cables gris reliaient directement au boitier blanc.
J'ai réussi à connecter ce que je voulais, en fait l'une des prises ne marche pas et je testais depuis cette prise
Merci pour votre aide !
J'ai réussi à connecter ce que je voulais, en fait l'une des prises ne marche pas et je testais depuis cette prise
Merci pour votre aide !
brupala
Messages postés
109458
Date d'inscription
lundi 16 juillet 2001
Statut
Membre
Dernière intervention
26 avril 2024
13 626
Modifié le 22 juin 2020 à 22:59
Modifié le 22 juin 2020 à 22:59
Super :-)
tu vois comment réparer la prise qui ne marche pas ?
Le boitier blanc est un éclateur de paires en fait, il doit correspondre avec un autre équipement équivalent à mettre avec ta box dans une pièce, mais ça ne sert pas pour ce que tu veux (et dois) faire.
tu vois comment réparer la prise qui ne marche pas ?
Le boitier blanc est un éclateur de paires en fait, il doit correspondre avec un autre équipement équivalent à mettre avec ta box dans une pièce, mais ça ne sert pas pour ce que tu veux (et dois) faire.
