Comment brancher prise téléphonique

Fermé

SkazZ69

Messages postés: 34
Date d'inscription: lundi 1 juin 2015
Statut: Membre
Dernière intervention: 3 août 2018

- 22 août 2017 à 14:04
baladur13

Messages postés: 42602
Date d'inscription: mercredi 11 avril 2007
Statut: Modérateur
Dernière intervention: 25 mai 2022

- 23 août 2017 à 09:13

Bonjour,
Ma box ( free ) est branchée a une prise téléphonique dans le couloir et tout va bien il n'y a pas de problème mais par soucis pratique j'aimerais bien brancher ma box dans une chambre qui contient une autre prise téléphonique cependant lorsque je fait les branchement de ma box sur celle-ci il y a un problème : ma box reste sur l'etape 2 recherche du signal XDSL . J'ai regarder sur internet pour faire les branchements de la prise mais ca ne fonctionne pas je ne c'est pas si ce sont les bons .
Voici ma prise ;

Pouvez vous m'aider a faire en sorte que je puisse brancher ma box sur cette prise .
Cordialement

A voir également:

Brancher prise telephone
Brancher une prise telephone - Meilleures réponses
Prise téléphone branchement - Meilleures réponses
Branchement prise telephone adsl ✓ - Forum - Réseau
Branchement prise téléphone 4 fils ✓ - Forum - Câblage
Branchement prise téléphone adsl 2 fils rj45 ✓ - Forum - Câblage
Branchement prise telephone dti ✓ - Forum - Câblage
Prise téléphonique 4 fils ✓ - Forum - Réseau

7 réponses

Réponse 1 / 7

baladur13

Messages postés: 42602
Date d'inscription: mercredi 11 avril 2007
Statut: Modérateur
Dernière intervention: 25 mai 2022

13 018
22 août 2017 à 14:28

Bonjour,
Les fils utiles sur une prise en T sont cablés sur les bornes 1 et 3
En théorie la couleur standardisée est : fil gris en 1 et blanc en 3

La prise de la photo est la prise qui fonctionne (du couloir) ou celle qui pose problème ?

SkazZ69

Messages postés: 34
Date d'inscription: lundi 1 juin 2015
Statut: Membre
Dernière intervention: 3 août 2018

22 août 2017 à 15:11

La photo prise correspond a la prise qui pose problème

Réponse 2 / 7

brupala

Messages postés: 103233
Date d'inscription: lundi 16 juillet 2001
Statut: Membre
Dernière intervention: 25 mai 2022

13 502
Modifié le 23 août 2017 à 00:21

Salut,
pour ma part,
je ne suis pas certain qu'il y ait 2 câbles de branchés sur la première photo,

il faudrait la refaire en écartant un peu les fils.

et ... Voili Voilou Voila !

baladur13

Messages postés: 42602
Date d'inscription: mercredi 11 avril 2007
Statut: Modérateur
Dernière intervention: 25 mai 2022

13 018
23 août 2017 à 09:13

Salut...
C'est effectivement un doute... (j'ai bien insisté en demandant si le câblage était conforme au dessin) mais alors, le câble qui sort de la prise qui fonctionne et arrive à cette prise de la chambre passerait simplement sans raccordement.
Sur la prise qui fonctionne seulement deux fils sont câblés.
Il faudrait donc, en plus, désolidariser la prise (qui fonctionne) du mur,pour voir si effectivement le câble ne fait que passer.
et surtout savoir d’où vient ce câble.
Enfin comme il y a 3 prises :
Où est cette 3ème prise, est -elle opérationnelle ?
Comment est-elle câblée ?

Réponse 4 / 7

baladur13

Messages postés: 42602
Date d'inscription: mercredi 11 avril 2007
Statut: Modérateur
Dernière intervention: 25 mai 2022

13 018
Modifié le 22 août 2017 à 18:58

il faut donc voir
sur la prise qui marche il me semble bien qu'il y a un fil gris en 1 et un blanc en 3. (a verifier)

Vérifier que ces mêmes fils arrivent bien en 1 et 3 sur la prise qui ne fonctionne pas.
au besoin ôter les fils qui ne servent à rien sur les autres bornes.

Combien de fils en 1 et 3 de la prise qui ne fonctionne pas ?

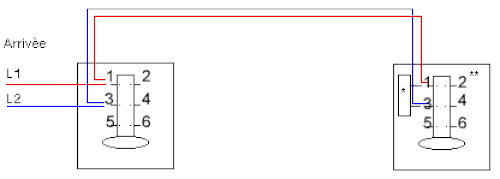

Le câblage (aux couleurs prêt) devrait être ainsi

 Très difficile d'attraper un chat noir dans une pièce sombre.
                              Surtout quand il n'y est pas...

SkazZ69

Messages postés: 34
Date d'inscription: lundi 1 juin 2015
Statut: Membre
Dernière intervention: 3 août 2018

22 août 2017 à 19:13

Oui sur la prise fonctionnel il y a le fil gris en 1 et le blanc en 3 . J'ai enlevé tout les fils autres que le gris et le blanc sur la prise qui ne fonctionne pas pour avoir le même câblage sur les 2 prises je vais essayer de brancher ma box je reviens vers vous quand c'est finis

SkazZ69

Messages postés: 34
Date d'inscription: lundi 1 juin 2015
Statut: Membre
Dernière intervention: 3 août 2018

22 août 2017 à 19:29

La box m'affiche verifier vos branchent xdsl / ftth

baladur13

Messages postés: 42602
Date d'inscription: mercredi 11 avril 2007
Statut: Modérateur
Dernière intervention: 25 mai 2022

13 018 > SkazZ69

Messages postés: 34
Date d'inscription: lundi 1 juin 2015
Statut: Membre
Dernière intervention: 3 août 2018

22 août 2017 à 21:20

et la prise couloir marche toujours

SkazZ69

Messages postés: 34
Date d'inscription: lundi 1 juin 2015
Statut: Membre
Dernière intervention: 3 août 2018

> baladur13

Messages postés: 42602
Date d'inscription: mercredi 11 avril 2007
Statut: Modérateur
Dernière intervention: 25 mai 2022

22 août 2017 à 21:23

oui la prise couloir marche toujours

Réponse 5 / 7

SkazZ69

Messages postés: 34
Date d'inscription: lundi 1 juin 2015
Statut: Membre
Dernière intervention: 3 août 2018

Modifié le 22 août 2017 à 15:52

Il y a 3 prises téléphonique dans la maison
Voici une photo de la prise téléphonique qui marche

baladur13

Messages postés: 42602
Date d'inscription: mercredi 11 avril 2007
Statut: Modérateur
Dernière intervention: 25 mai 2022

13 018
22 août 2017 à 15:45

un peu transparente la photo...

SkazZ69

Messages postés: 34
Date d'inscription: lundi 1 juin 2015
Statut: Membre
Dernière intervention: 3 août 2018

> baladur13

Messages postés: 42602
Date d'inscription: mercredi 11 avril 2007
Statut: Modérateur
Dernière intervention: 25 mai 2022

22 août 2017 à 15:53

j'avais pas vue je viens de la mettre il faut que je dévise ou c'est bon ?

Réponse 6 / 7

baladur13

Messages postés: 42602
Date d'inscription: mercredi 11 avril 2007
Statut: Modérateur
Dernière intervention: 25 mai 2022

13 018
22 août 2017 à 17:27

Là, il n'y a qu'un seul câble qui arrive.
A priori il semble être apparent, il vient d'où ?

SkazZ69

Messages postés: 34
Date d'inscription: lundi 1 juin 2015
Statut: Membre
Dernière intervention: 3 août 2018

22 août 2017 à 18:12

le cable semble etre relié a la prise téléphonique qui ne marche pas

Réponse 7 / 7

baladur13

Messages postés: 42602
Date d'inscription: mercredi 11 avril 2007
Statut: Modérateur
Dernière intervention: 25 mai 2022

13 018
22 août 2017 à 21:36

Si le cablage correspond au dessin du message 9, je pense donc que la prise a un souci...
mauvais contact entre la partie femelle et la prise mâle.

SkazZ69

Messages postés: 34
Date d'inscription: lundi 1 juin 2015
Statut: Membre
Dernière intervention: 3 août 2018

22 août 2017 à 21:56

D'accord et comment je peut régler ce problème ?

baladur13

Messages postés: 42602
Date d'inscription: mercredi 11 avril 2007
Statut: Modérateur
Dernière intervention: 25 mai 2022

13 018 > SkazZ69

Messages postés: 34
Date d'inscription: lundi 1 juin 2015
Statut: Membre
Dernière intervention: 3 août 2018

Modifié le 22 août 2017 à 22:05

essayer d'écarter les contacts de la partie femelle en introduisant un tournevis entre la lamelle métallique et le plastique de la prise. (Éviter de mettre 1 et 3 en court -circuit).
Ou remplacer la prise femelle

SkazZ69

Messages postés: 34
Date d'inscription: lundi 1 juin 2015
Statut: Membre
Dernière intervention: 3 août 2018

> baladur13

Messages postés: 42602
Date d'inscription: mercredi 11 avril 2007
Statut: Modérateur
Dernière intervention: 25 mai 2022

22 août 2017 à 22:13

Désolé je n'ai pas toutiliser compris

baladur13

Messages postés: 42602
Date d'inscription: mercredi 11 avril 2007
Statut: Modérateur
Dernière intervention: 25 mai 2022

13 018 > SkazZ69

Messages postés: 34
Date d'inscription: lundi 1 juin 2015
Statut: Membre
Dernière intervention: 3 août 2018

22 août 2017 à 22:18

il faut tenter de tordre légèrement les lamelles métaliques associées aux bornes 1 et 3 de façon à ce que celles-ci reviennent un peu plus vers le centre de la prise femelle.

SkazZ69

Messages postés: 34
Date d'inscription: lundi 1 juin 2015
Statut: Membre
Dernière intervention: 3 août 2018

22 août 2017 à 22:33

je n'ai toujours pas compris si je veut aller voir un spécialiste ce serait un électricien ?

baladur13

Messages postés: 42602
Date d'inscription: mercredi 11 avril 2007
Statut: Modérateur
Dernière intervention: 25 mai 2022

13 018 > SkazZ69

Messages postés: 34
Date d'inscription: lundi 1 juin 2015
Statut: Membre
Dernière intervention: 3 août 2018

22 août 2017 à 23:23

Il faut changer le boitier...
Pour ce faire il faut débrancher les fils afin de les désolidariser du support actuel .... puis les remettre en place sur le nouveau boitier...
soit dévisser les 2 fils gris de la borne 1 puis les 2 blancs de la borne 3
deviser ensuite les vis qui fixe le boitier au mur
ôter le boitier en faisant attention de ne pas faire toucher entre eux les fils gris et blanc du câble qui va dans le mur.
faire passer dans le boitier neuf les deux fils du câble qui est dans le mur (toujours en évitant qu'ils se touchent)
Revisser le boitier
connecter à nouveau
les fils gris des deux câbles sur la borne 1, les blancs sur la borne 3 et voila...
Pour le câble qui va vers le couloir il faudra probablement découper légèrement le capot pour faire la place à ce câble... (ce doit d'ailleurs être le cas du capot actuel)
