Modif cablage pour reeau ethernet
seb_35
Messages postés
1
Date d'inscription
Statut
Membre
Dernière intervention
-
brupala Messages postés 112035 Date d'inscription Statut Membre Dernière intervention -
brupala Messages postés 112035 Date d'inscription Statut Membre Dernière intervention -
Bonjour,
Ma maison datant de 2009 est équipée de prise rj 45. J'ai démonté la prise et j'ai pu observer que les 4 paires de fils arrivent mais une seule pair est branchée (bleu/blanc).
J'aimerais modifier le branchement de ces prises pour distribué le reseau ethernet.
Le tableau n'est pas équipé de prise ethernet, j'aimerais en ajouter afin de placer ma box prés du tableau afin d'aliimenter toutes les prises réseau de la maison.

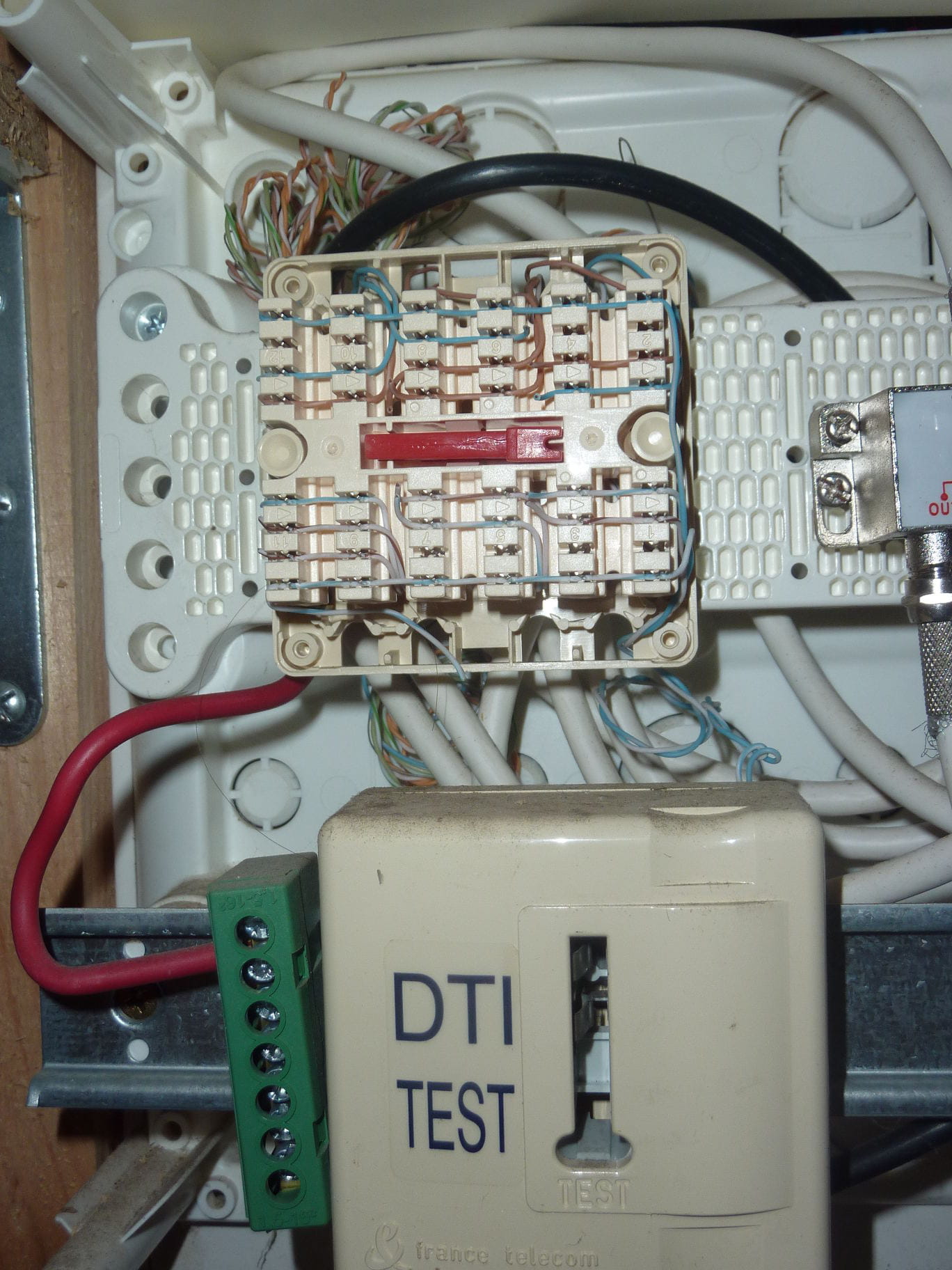

Au niveau du tableau (voir potos), les paires bleu/blanc et marron/blanc sont connectés sur la barrette 12 plots, je ne comprend pas bien le fonctionnement de cette barrettes. Les autres paires vertes et oranges ne sont pas pas connectés
Les modifications souhaitées sont-elles réalisable facilement?
Je suppose que je vais avoir besoin de toucher a la barrette , quelqu'un peut -il m'expliquer le principe?
Sinon , j'ai la solution de passer par l'électricien mais j'ai peur du montant de la facture surtout si c'est réalisable sois meme
Merci d'avance
Ma maison datant de 2009 est équipée de prise rj 45. J'ai démonté la prise et j'ai pu observer que les 4 paires de fils arrivent mais une seule pair est branchée (bleu/blanc).
J'aimerais modifier le branchement de ces prises pour distribué le reseau ethernet.
Le tableau n'est pas équipé de prise ethernet, j'aimerais en ajouter afin de placer ma box prés du tableau afin d'aliimenter toutes les prises réseau de la maison.
Au niveau du tableau (voir potos), les paires bleu/blanc et marron/blanc sont connectés sur la barrette 12 plots, je ne comprend pas bien le fonctionnement de cette barrettes. Les autres paires vertes et oranges ne sont pas pas connectés
Les modifications souhaitées sont-elles réalisable facilement?
Je suppose que je vais avoir besoin de toucher a la barrette , quelqu'un peut -il m'expliquer le principe?
Sinon , j'ai la solution de passer par l'électricien mais j'ai peur du montant de la facture surtout si c'est réalisable sois meme
Merci d'avance
