27 réponses
Gabess
Messages postés
1336
Date d'inscription
lundi 25 juin 2007
Statut
Membre
Dernière intervention
21 juillet 2010
114
9 oct. 2008 à 14:35
9 oct. 2008 à 14:35
http://imagik.fr/view-rl/126400
Je t'ai fait un schéma de cablage vite fait pour que tu voies à quoi on pense, le grand maître rezocool et moi.
Je t'ai fait un schéma de cablage vite fait pour que tu voies à quoi on pense, le grand maître rezocool et moi.
Utilisateur anonyme
9 oct. 2008 à 14:00
9 oct. 2008 à 14:00
Le mieux est de prévoir les cables RJ45 dans les pieces que tu veux alimenter. De mettre un switch derriere la neufbox pour partager ta connection vers tout les cables.
Je sais pas trop si ça répond a ta question... Précise ton probleme sinon.
Je sais pas trop si ça répond a ta question... Précise ton probleme sinon.
oui, mais pour la TV avec la neufTV, comment se font les branchements?
c'est une prise peritel qui sort de la neufTV...
c'est une prise peritel qui sort de la neufTV...
si je te comprend bien, dans une piece je branche la neuftv sur une prise rj45, et je branche la TV sur la neufTV via une peritel?
mais si je veux une 2eme TV dans une autre pièce?
mais si je veux une 2eme TV dans une autre pièce?
Vous n’avez pas trouvé la réponse que vous recherchez ?
Posez votre question
Gabess
Messages postés
1336
Date d'inscription
lundi 25 juin 2007
Statut
Membre
Dernière intervention
21 juillet 2010
114
9 oct. 2008 à 14:10
9 oct. 2008 à 14:10
Dans ton "coffret de communication", tu fais arriver la ligne téléphonique. La NeufBox sera connectée à celle-ci.
Ensuite, à la NeufBox, tu connectes une ligne téléphonique qui part dans ton salon, pour le téléphone neuf.
Un câble RJ45 qui part aussi vers le salon pour le décodeur tv.
Tu mets un switch ethernet connecté à la sortie ethernet de la neufbox.
Et de ce switch, tu fais partir un cable RJ45 pour chaque pièce de ta maison.
Ensuite, à la NeufBox, tu connectes une ligne téléphonique qui part dans ton salon, pour le téléphone neuf.
Un câble RJ45 qui part aussi vers le salon pour le décodeur tv.
Tu mets un switch ethernet connecté à la sortie ethernet de la neufbox.
Et de ce switch, tu fais partir un cable RJ45 pour chaque pièce de ta maison.
Gabess
Messages postés
1336
Date d'inscription
lundi 25 juin 2007
Statut
Membre
Dernière intervention
21 juillet 2010
114
>
Utilisateur anonyme
9 oct. 2008 à 14:14
9 oct. 2008 à 14:14
Ca m'apprendra à répondre et à aller faire une pause clope avant de cliquer sur "ajouter"
je parle du decodeur en effet. que faut il faire pour le transmetteur de signal?
Le cable pour le decodeur c'est le meme qui pour le telephone et l'ordi?
Merci a gabess aussi, 2 explications val mieux qu'une... (pour moi)
Le cable pour le decodeur c'est le meme qui pour le telephone et l'ordi?
Merci a gabess aussi, 2 explications val mieux qu'une... (pour moi)
c'est a dire que du coffret, je doit faire partir des cables RJ11 ET des cables RJ45.
Je croyais que l'interet des coffret etait principalement de pouvoir brancher un ordi ou un telephone sue une meme prise RJ45?
Je croyais que l'interet des coffret etait principalement de pouvoir brancher un ordi ou un telephone sue une meme prise RJ45?
bin je ne sais pas justemement. Peu etre ?
je veux juste avoir 2 PC connectés a la neufbox et 2 TV connectés au décodeur neufTV
je veux juste avoir 2 PC connectés a la neufbox et 2 TV connectés au décodeur neufTV
bon d'accord,
mais la question s'en reponse c'est si je doit faire partir des cables RJ45 et RJ11, ou seulement des RJ45.
Et pour le decodeur c'est bien le meme cable RJ45?
mais la question s'en reponse c'est si je doit faire partir des cables RJ45 et RJ11, ou seulement des RJ45.
Et pour le decodeur c'est bien le meme cable RJ45?
putain merci tout les deux, ca commence a rentrer!
super le schema (comme qui dirait c'est toujours plus clair que des explications)
bon maintenant , je souhaite juste savoir comment connecter la 2eme TV?
super le schema (comme qui dirait c'est toujours plus clair que des explications)
bon maintenant , je souhaite juste savoir comment connecter la 2eme TV?
Gabess
Messages postés
1336
Date d'inscription
lundi 25 juin 2007
Statut
Membre
Dernière intervention
21 juillet 2010
114
9 oct. 2008 à 14:41
9 oct. 2008 à 14:41
ben voila .... le temps de cliquer et le grand maître a déja donné la réponse ....
Gabess
Messages postés
1336
Date d'inscription
lundi 25 juin 2007
Statut
Membre
Dernière intervention
21 juillet 2010
114
>
tonga
9 oct. 2008 à 14:42
9 oct. 2008 à 14:42
Il te faut deux décodeurs ... faut vraiment que t'appelles neuf pour ca ...
Laisse tomber le CPL ... Si déja tu peux construire ta maison, cable la entièrement en rj45 comme ca t'es tranquille
Laisse tomber le CPL ... Si déja tu peux construire ta maison, cable la entièrement en rj45 comme ca t'es tranquille
je cable entierement en RJ45 mais avec au moins un cable RJ11 pour le tel?
Gabess
Messages postés
1336
Date d'inscription
lundi 25 juin 2007
Statut
Membre
Dernière intervention
21 juillet 2010
114
9 oct. 2008 à 14:50
9 oct. 2008 à 14:50
Comme sur le schéma !
Tu as un code couleur légendé pour les types de câble
Tu as un code couleur légendé pour les types de câble
sur le super schema de gabess, rezocool, faisait une suggestion.
C'est ça: http://imagik.fr/view-rl/126407
C'est ça: http://imagik.fr/view-rl/126407
sinon Legrand (https://www.legrand.fr/
a ce schema: http://imagik.fr/view-rl/126416
pourquoi mettent ils les telephone sur des RJ45?
a ce schema: http://imagik.fr/view-rl/126416
pourquoi mettent ils les telephone sur des RJ45?
Gabess
Messages postés
1336
Date d'inscription
lundi 25 juin 2007
Statut
Membre
Dernière intervention
21 juillet 2010
114
9 oct. 2008 à 15:07
9 oct. 2008 à 15:07
Le téléphone est sur du rj11
Merci pour tout
sinon, encore deux questions con a partir du schema de gabess :
- les 4 ordi sont ils en reseau ?
- si je branche une imprimante a la place d'un ordi, les ordi peuvent ils tous imprimer sur l'imprimante?
sinon, encore deux questions con a partir du schema de gabess :
- les 4 ordi sont ils en reseau ?
- si je branche une imprimante a la place d'un ordi, les ordi peuvent ils tous imprimer sur l'imprimante?
Gabess
Messages postés
1336
Date d'inscription
lundi 25 juin 2007
Statut
Membre
Dernière intervention
21 juillet 2010
114
9 oct. 2008 à 15:10
9 oct. 2008 à 15:10
Oui
Les ordis sont tous connectés sur le switch, qui lui même est connecté sur la neufbox.
Tu peux très bien remplacer un pc par une imprimante, ou tout autre périphérique connectable au réseau.
Tu peux connecter autant d'appareils que tu veux, dans la limite des ports de ton switch.
Moi je te conseillerais de faire un cable ou deux par pièce... comme ca tu peux déplacer tes machines, et tu as de la marge si tu veux en acheter de nouvelles.
Les ordis sont tous connectés sur le switch, qui lui même est connecté sur la neufbox.
Tu peux très bien remplacer un pc par une imprimante, ou tout autre périphérique connectable au réseau.
Tu peux connecter autant d'appareils que tu veux, dans la limite des ports de ton switch.
Moi je te conseillerais de faire un cable ou deux par pièce... comme ca tu peux déplacer tes machines, et tu as de la marge si tu veux en acheter de nouvelles.
putain super les gars, maintenant je crois qu'il me reste plus qu'a trouver tous le matos sans me tromper pour monter cette usine!
Gabess
Messages postés
1336
Date d'inscription
lundi 25 juin 2007
Statut
Membre
Dernière intervention
21 juillet 2010
114
9 oct. 2008 à 15:23
9 oct. 2008 à 15:23
Il te faut du cable RJ45, RJ11 et les prises murales qui vont avec.
Gabess
Messages postés
1336
Date d'inscription
lundi 25 juin 2007
Statut
Membre
Dernière intervention
21 juillet 2010
114
>
Utilisateur anonyme
9 oct. 2008 à 16:03
9 oct. 2008 à 16:03
C bon g fait le post qui tue ... si avec ca + le schéma il y arrive pas ....
Gabess
Messages postés
1336
Date d'inscription
lundi 25 juin 2007
Statut
Membre
Dernière intervention
21 juillet 2010
114
>
tonga
9 oct. 2008 à 16:01
9 oct. 2008 à 16:01
Oublie le coffret Legrand, c'est de l'attrappe-couillon.
Puisque tu peux cabler tes murs, autant en profiter.
Tu installes une petite boite/placard/boitier ou tu mettras neufbox et switch.
De cette boite, il faut que tu ies une gaine qui part dans chacune des pièces de la maison, +2 supplémentaires pour le salon (téléphone et décodeur)
Il te faut une bobine de cable rj45 (50 mètres pour commencer, plus si tu habites un palais)
Il te faut des embouts RJ45 et une pince à sertir
Tu auras pris soin de chercher sur google un schéma de sertissage rj45. (et rj11)
Dans la boite, tu as une prise téléphonique.
Celle-ci tu te débrouilles pour la cabler, tu mets un filtre adsl dessus et tu connectes le cable qui sort du fil à la neufbox.
Tu relies la 9box et le switch avec un rj45 du commerce ou que tu auras toi-même serti (1m suffira)
dans chaque gaine destinée au réseau informatique, tu fais passer un câble rj45
Coté boitier, tu le sertis avec un embout, et tu le branches au switch.
Côté pièce (à l'autre bout de la gaine), tu le laisses dans le mur et tu le branches sur une prise RJ45 murale, pour pas avoir de cable qui sort du mur.
Tu fais la même chose pour le câble qui va de la neufbox au décodeur tv (embout rj45 coté 9box, et prise murale coté décodeur)
Et pour le téléphone, même principe avec du RJ11 -> embout serti côté 9box, prise murale dans le salon.
Il est bien évident que tu branchera un câble rj45 du commerce (ou serti toi même avec ce qu'ii te reste dans la bobine) entre la prise murale et tes pc
La bobine :www.1foteam.com/img/produit/produit_4499.jpg
Les embouts : www.elnea.fr/photos/photos_170/6669.jpg (RJ45)
http://www.elnea.fr/photos/photos_80/8166.jpg (RJ11)
Prise murale RJ45 : www.barbe-elec.fr/vdi/prise%20RJ45.JPG
Prise murale RJ11: https://www.bis-electric.com/

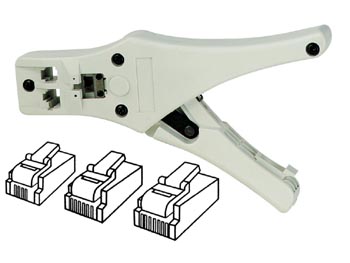

Pince à sertir: https://www.boutique-econologique.fr/images/velleman_pince_sertir_RJ45.jpg
Sertissage : http://www.commentcamarche.net/faq/sujet 652 comment sertir un cable rj45 (câble droit !)
Puisque tu peux cabler tes murs, autant en profiter.
Tu installes une petite boite/placard/boitier ou tu mettras neufbox et switch.
De cette boite, il faut que tu ies une gaine qui part dans chacune des pièces de la maison, +2 supplémentaires pour le salon (téléphone et décodeur)
Il te faut une bobine de cable rj45 (50 mètres pour commencer, plus si tu habites un palais)
Il te faut des embouts RJ45 et une pince à sertir
Tu auras pris soin de chercher sur google un schéma de sertissage rj45. (et rj11)
Dans la boite, tu as une prise téléphonique.
Celle-ci tu te débrouilles pour la cabler, tu mets un filtre adsl dessus et tu connectes le cable qui sort du fil à la neufbox.
Tu relies la 9box et le switch avec un rj45 du commerce ou que tu auras toi-même serti (1m suffira)
dans chaque gaine destinée au réseau informatique, tu fais passer un câble rj45
Coté boitier, tu le sertis avec un embout, et tu le branches au switch.
Côté pièce (à l'autre bout de la gaine), tu le laisses dans le mur et tu le branches sur une prise RJ45 murale, pour pas avoir de cable qui sort du mur.
Tu fais la même chose pour le câble qui va de la neufbox au décodeur tv (embout rj45 coté 9box, et prise murale coté décodeur)
Et pour le téléphone, même principe avec du RJ11 -> embout serti côté 9box, prise murale dans le salon.
Il est bien évident que tu branchera un câble rj45 du commerce (ou serti toi même avec ce qu'ii te reste dans la bobine) entre la prise murale et tes pc
La bobine :www.1foteam.com/img/produit/produit_4499.jpg
Les embouts : www.elnea.fr/photos/photos_170/6669.jpg (RJ45)
http://www.elnea.fr/photos/photos_80/8166.jpg (RJ11)
Prise murale RJ45 : www.barbe-elec.fr/vdi/prise%20RJ45.JPG
Prise murale RJ11: https://www.bis-electric.com/
Pince à sertir: https://www.boutique-econologique.fr/images/velleman_pince_sertir_RJ45.jpg
Sertissage : http://www.commentcamarche.net/faq/sujet 652 comment sertir un cable rj45 (câble droit !)
tonga
>
Gabess
Messages postés
1336
Date d'inscription
lundi 25 juin 2007
Statut
Membre
Dernière intervention
21 juillet 2010
9 oct. 2008 à 16:07
9 oct. 2008 à 16:07
OK merci
(bon je vais le relire une deuxieme fois tout de meme!...)
(bon je vais le relire une deuxieme fois tout de meme!...)
euh parce que avec votre solution je n'ai pas besoin du coffret Legrand ? Uniquement un switch?...
Gabess
Messages postés
1336
Date d'inscription
lundi 25 juin 2007
Statut
Membre
Dernière intervention
21 juillet 2010
114
9 oct. 2008 à 16:24
9 oct. 2008 à 16:24
voiiiiiila ... le coffret tu la fabriques toi même avec trois plaques de contreplaqué ... l'essentiel c'est que la prise téléphonique et toutes les gaines débouchent dedans...
