Prises RJ45 ne fonctionnent pas (v2)

Grimstriike Messages postés 16 Date d'inscription mercredi 20 décembre 2023 Statut Membre Dernière intervention 3 novembre 2024 - Modifié le 2 nov. 2024 à 16:31
brupala Messages postés 110530 Date d'inscription lundi 16 juillet 2001 Statut Membre Dernière intervention 19 novembre 2024 - 3 nov. 2024 à 12:43

Bonjour à tous,

J'espère que vous allez bien. J'ai des prises RJ45 (Ethernet) dans ma maison, mais malheureusement, elles ne fonctionnent pas. Le boîtier DTI de mon appartement ne comporte pas de switch, et les seules sorties Ethernet présentes ne semblent pas être connectées correctement. Peu importe les branchements, rien ne semble fonctionner.

Je serais reconnaissant si vous pouviez m'apporter votre aide à ce sujet.

Je vous joins une photo de mon boîtier DTI et de l'équipement électrique pour référence.

Merci d'avance pour votre assistance !


5 réponses

yg_be Messages postés 23338 Date d'inscription lundi 9 juin 2008 Statut Contributeur Dernière intervention 19 novembre 2024 Ambassadeur 1 551
2 nov. 2024 à 14:54

bonjour

"Peu importe les branchements": qu'as-tu essayé?

Surtout, qu'essaies-tu de connecter à quoi et où?

0
Grimstriike Messages postés 16 Date d'inscription mercredi 20 décembre 2023 Statut Membre Dernière intervention 3 novembre 2024
2 nov. 2024 à 16:31

Bonjour j'avais ce schéma sur internet donc j'avais essayé de le reproduire mais ca ne fonctionnait toujours pas

0
jee pee Messages postés 40461 Date d'inscription mercredi 2 mai 2007 Statut Modérateur Dernière intervention 19 novembre 2024 9 420
Modifié le 2 nov. 2024 à 16:13

Bonjour,

Ça ce n'est pas la photo d'un DTI, c'est le boitier arrivé fibre, qui est connecté à la box. C'est vrai que cela pourrait s'appeler DTIo Dispositif de Terminaison Intérieur optique.

Si tu as des prises Ethernet murales, tu dois avoir un boitier central où elles arrivent. Ou pas, tu pourrais avoir dans ce boitier central un vrai DTI (ligne téléphonique cuivre) où serait branchées directement toutes les prises murales, dans ce cas c'est juste un réseau téléphonique interne. Pour en faire un réseau Ethernet il faudrait procéder à quelques travaux.

Donne nous une photo de ce boitier central/DTI qui doit se trouver proche du boitier électrique.


0
Grimstriike Messages postés 16 Date d'inscription mercredi 20 décembre 2023 Statut Membre Dernière intervention 3 novembre 2024
2 nov. 2024 à 16:36

Bonjour on m'a dit que le DTI était sur la deuxième photo, je la renvoie au cas ou elle ne c'était pas affichImageée

0
baladur13 Messages postés 46902 Date d'inscription mercredi 11 avril 2007 Statut Modérateur Dernière intervention 19 novembre 2024 13 445
2 nov. 2024 à 16:38

Bonjour,

La photo où figure DTI et boitier de brassage montre pour l'instant du câblage pour la téléphonie. Entre sortie DTI et boitier de brassage il y a une "pieuvre" qui distribue le signal téléphonique sur les 4 prises RJ45 du boitier.

Reste à savoir comment est réalisé le câblage de ces prises.

Pour la téléphonique seul deux fils suffisent pour Internet il faut 8 fils connectés.

Dans un premier temps voir sur les prises RJ45 situées dans les pièces comment et réalisé ce câblage. Mettre une photo d'au moins une de ces prises que l'on puisse savoir si ce sont 2 ou 8 fils qui sont câblées.


0
Grimstriike Messages postés 16 Date d'inscription mercredi 20 décembre 2023 Statut Membre Dernière intervention 3 novembre 2024
2 nov. 2024 à 20:53

d'accord je vais essayer et je vous reviens vite merci

0
Grimstriike Messages postés 16 Date d'inscription mercredi 20 décembre 2023 Statut Membre Dernière intervention 3 novembre 2024
3 nov. 2024 à 12:33

bonjour voici une photo du cablage de la prise ethernet de ma chambre ( il se peut que j'ai mal compris votre question)

0
brupala Messages postés 110530 Date d'inscription lundi 16 juillet 2001 Statut Membre Dernière intervention 19 novembre 2024 13 831 > Grimstriike Messages postés 16 Date d'inscription mercredi 20 décembre 2023 Statut Membre Dernière intervention 3 novembre 2024
Modifié le 3 nov. 2024 à 13:07

Les 4 paires ont bien l'air raccordées, je ne reconnais pas bien le modèle de prise, mais si ce sont des Legrand, le montage c'est n'importe quoi, genre celui ci qui fait vraiment ce qu'il ne faut pas, ça devrait plutôt être ceci .

il  faudrait d'autres photos, mais bon point pour le câble qui a l'air d'être du cat6 ou cat6a.

0
brupala Messages postés 110530 Date d'inscription lundi 16 juillet 2001 Statut Membre Dernière intervention 19 novembre 2024 13 831
2 nov. 2024 à 16:45

Salut,

ce schéma je le connais bien, c'est moi qui l'ai pondu,

j'ai même une version spécifique à ce que as fait:

brassage box hors coffret sans switch © brupala

les photos que tu montres ne correspondent pas à ça.

déjà, tu dois retirer le câble pieuvre des 4 prises de brassage.


0
Grimstriike Messages postés 16 Date d'inscription mercredi 20 décembre 2023 Statut Membre Dernière intervention 3 novembre 2024
2 nov. 2024 à 20:52

je vais essayer merci

0

Vous n’avez pas trouvé la réponse que vous recherchez ?

Posez votre question
brupala Messages postés 110530 Date d'inscription lundi 16 juillet 2001 Statut Membre Dernière intervention 19 novembre 2024 13 831
2 nov. 2024 à 18:28

Je vois que la V1 de ta question c'était ça ,

qu'est ce que tu as fait entre les deux depuis un an, à part changer de Freebox ?


0
jee pee Messages postés 40461 Date d'inscription mercredi 2 mai 2007 Statut Modérateur Dernière intervention 19 novembre 2024 9 420
2 nov. 2024 à 18:34

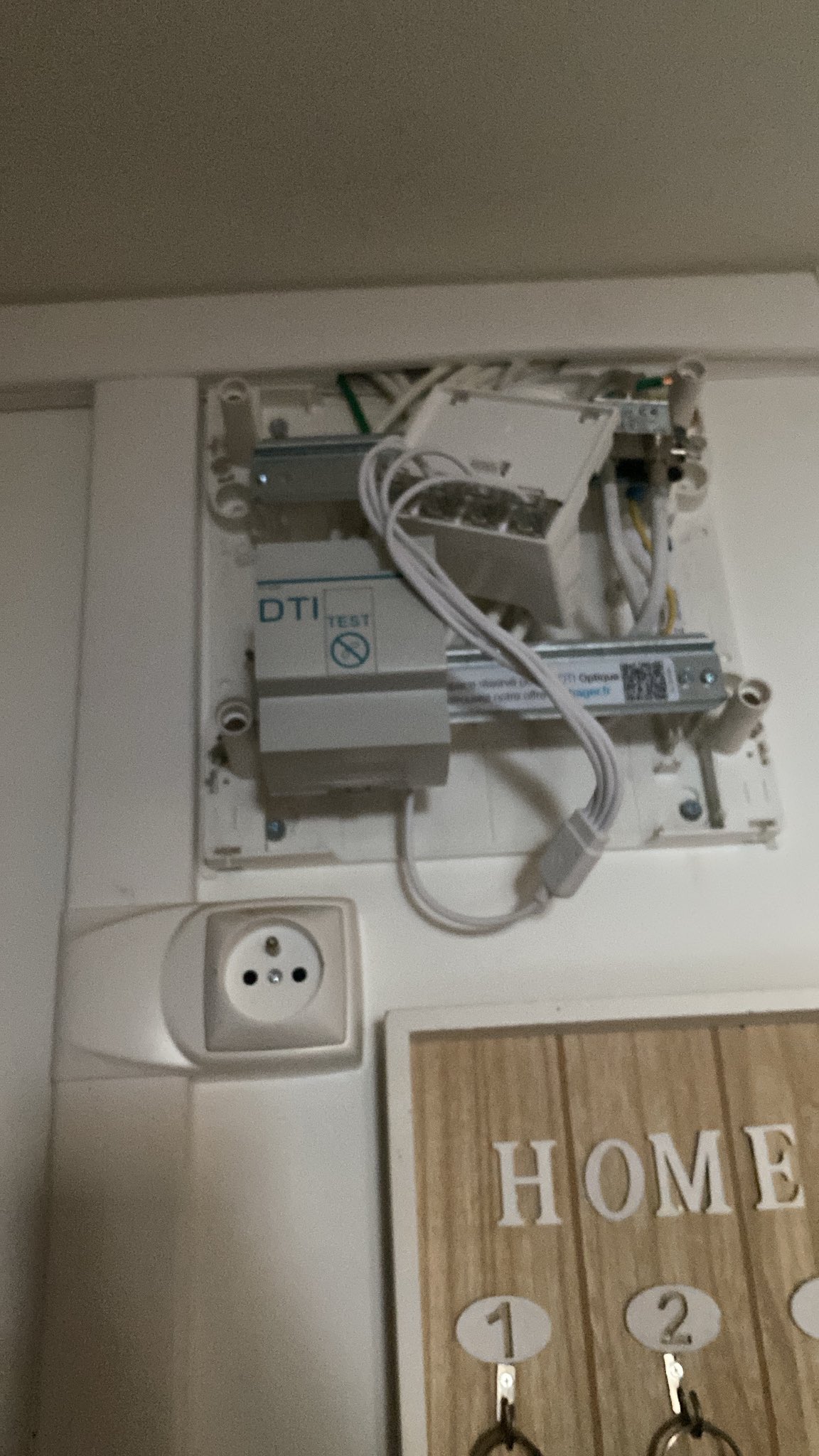

oui il ne s'est rien passé depuis lors, dans la question je n'avais pas vu le lien vers la seconde photo https://pbs.twimg.com/media/GbI1MWtWAAA0DKm?format=jpg&name=large

0
Grimstriike Messages postés 16 Date d'inscription mercredi 20 décembre 2023 Statut Membre Dernière intervention 3 novembre 2024
2 nov. 2024 à 20:52

Bonsoir, désolé pour la réponse tardive

mis à part changer de freebox je n'ai rien fait d'autre car j'avais abandonné l'idée de faire fonctionner mes prises

0
jee pee Messages postés 40461 Date d'inscription mercredi 2 mai 2007 Statut Modérateur Dernière intervention 19 novembre 2024 9 420 > Grimstriike Messages postés 16 Date d'inscription mercredi 20 décembre 2023 Statut Membre Dernière intervention 3 novembre 2024
2 nov. 2024 à 20:55

donc tu connectes la box à une prise murale, tu enlèves dans le boitier central la pieuvre sur les 4 RJ45 et tu testes ces 4 prises en connectant un pc portable.

0
