Branchement réseau internet Rj45
Fermé
Hik21
Messages postés
14
Date d'inscription
vendredi 22 avril 2022
Statut
Membre
Dernière intervention
25 avril 2022
-
23 avril 2022 à 10:15
Hik21 - 1 mai 2022 à 13:05
Hik21 - 1 mai 2022 à 13:05
A voir également:
- Branchement réseau internet Rj45
- Reseau orange non détecté ✓ - Forum Livebox
- Gps sans internet - Guide
- Entrer les informations d'identification reseau - Guide
- Code couleur branchement prise rj45 pour internet - Forum câblage
- Comment regarder tv avec prise rj45 sans box ✓ - Forum TV & Vidéo
11 réponses
jee pee
Messages postés
40558
Date d'inscription
mercredi 2 mai 2007
Statut
Modérateur
Dernière intervention
16 décembre 2024
9 458
Modifié le 23 avril 2022 à 11:26
Modifié le 23 avril 2022 à 11:26
Bonjour,
Pour que nous nous fassions une idée de ton installation actuelle, il faudrait nous mettre une photo.
Quand tu parles de boitier internet, tu veux dire coffret de communication, qui contiendrait le pto, la box, les prises de brassages ?
Si tu mets la box dans ce boitier, pas besoin de point d'accès wifi si elle est assez puissante pour tout le logement, pas besoin de switch si tu as assez de sorties Ethernet sur la box pour toutes les prises murales que tu veux connecter.
Pour que nous nous fassions une idée de ton installation actuelle, il faudrait nous mettre une photo.
Quand tu parles de boitier internet, tu veux dire coffret de communication, qui contiendrait le pto, la box, les prises de brassages ?
Si tu mets la box dans ce boitier, pas besoin de point d'accès wifi si elle est assez puissante pour tout le logement, pas besoin de switch si tu as assez de sorties Ethernet sur la box pour toutes les prises murales que tu veux connecter.
brupala
Messages postés
110678
Date d'inscription
lundi 16 juillet 2001
Statut
Membre
Dernière intervention
16 décembre 2024
13 866
23 avril 2022 à 12:56
23 avril 2022 à 12:56
Salut,
les câbles rj45 qui arrivent proche du coffret électrique
ils se terminent sur un brassage avec des prises femelles ou bien des prises mâles volantes ?
Effectivement des photos de la chose permettraient de t'en dire pluche.
les câbles rj45 qui arrivent proche du coffret électrique
ils se terminent sur un brassage avec des prises femelles ou bien des prises mâles volantes ?
Effectivement des photos de la chose permettraient de t'en dire pluche.
Hik21
Messages postés
14
Date d'inscription
vendredi 22 avril 2022
Statut
Membre
Dernière intervention
25 avril 2022
Modifié le 23 avril 2022 à 13:26
Modifié le 23 avril 2022 à 13:26
Bonjour merci de vos retour.. Les câbles rj45 sont nus à cette instant il n y a pas d embout..je parlais de mettre un coffret nu et installé à l intérieur le brassage la pto, la box...en sachant j ai mis 6 cable rj 45...c est vrai que je peux annuler minimum 2 rj45.. En fait concernant ces deux prises rj45 C étais 2 ancienne téléphone, que j ai remplacé par du rj45, en vrai cela me servira pas... En gros je garde en rj45, la TV Salon +TV Chambre +Ordinateur Fixe en option, et une alimentation au cas de modification d'emplacement TV salon.
Cela fait un total de 4 rj45...
Par exemple on m'a conseillé selon le lien ci dessous . Vous en dites quoi, Svp. Merci..
https://elec44.fr/coffrets-de-communication/109835-omelcom-coffret-easy-fix-modulaire-4rj45-gr3tv-avec-za-integree-ref-go071-3700698212163.html
Cela fait un total de 4 rj45...
Par exemple on m'a conseillé selon le lien ci dessous . Vous en dites quoi, Svp. Merci..
https://elec44.fr/coffrets-de-communication/109835-omelcom-coffret-easy-fix-modulaire-4rj45-gr3tv-avec-za-integree-ref-go071-3700698212163.html
brupala
Messages postés
110678
Date d'inscription
lundi 16 juillet 2001
Statut
Membre
Dernière intervention
16 décembre 2024
13 866
Modifié le 23 avril 2022 à 13:43
Modifié le 23 avril 2022 à 13:43
OK,
Pas des câbles RJ45 donc, juste des paires torsadées pour l'instant (RJ45 ce sont les prises).
il vaut mieux poser le maximum de prises RJ45 au brassage, si les câbles, même grade1 sont en place, si c'est du PTT298 ça peut passer du gigabit quand même, ça servira un jour ou l'autre.
Des prises cat6 support keystone ça ne coûte pas bien cher.
Par contre déplacer un PTO n'est pas facile, si il n'est pas dans le coffret, il vaut mieux ramener juste la jarretière fibre dedans.
Surtout que je suppose qu'il n'est pas prévu pour rail Din.
Pour ton coffret, il n'a plus l'air d'être vendu, mais ce genre peut convenir, oui, sauf si tu as une box énorme genre fbx v6 ou Delta qui ne sont pas pratiques du tout à ce jeu là.
Pas des câbles RJ45 donc, juste des paires torsadées pour l'instant (RJ45 ce sont les prises).
il vaut mieux poser le maximum de prises RJ45 au brassage, si les câbles, même grade1 sont en place, si c'est du PTT298 ça peut passer du gigabit quand même, ça servira un jour ou l'autre.
Des prises cat6 support keystone ça ne coûte pas bien cher.
Par contre déplacer un PTO n'est pas facile, si il n'est pas dans le coffret, il vaut mieux ramener juste la jarretière fibre dedans.
Surtout que je suppose qu'il n'est pas prévu pour rail Din.
Pour ton coffret, il n'a plus l'air d'être vendu, mais ce genre peut convenir, oui, sauf si tu as une box énorme genre fbx v6 ou Delta qui ne sont pas pratiques du tout à ce jeu là.
Hik21
Messages postés
14
Date d'inscription
vendredi 22 avril 2022
Statut
Membre
Dernière intervention
25 avril 2022
>
brupala
Messages postés
110678
Date d'inscription
lundi 16 juillet 2001
Statut
Membre
Dernière intervention
16 décembre 2024
23 avril 2022 à 13:59
23 avril 2022 à 13:59
Merci.. Donc les deux anciens câble PTT ont étaient replacé par du câble Cat7. Le PTO est en attente avec de la surlongueur.. Je me posais la question est il possible de se connecter directement sur la box, en considération qu il aurait 4 entrées. Merci
brupala
Messages postés
110678
Date d'inscription
lundi 16 juillet 2001
Statut
Membre
Dernière intervention
16 décembre 2024
13 866
>
Hik21
Messages postés
14
Date d'inscription
vendredi 22 avril 2022
Statut
Membre
Dernière intervention
25 avril 2022
24 avril 2022 à 10:53
24 avril 2022 à 10:53
Directement à la box, sans passer par du brassage ?
non, il ne vaut mieux pas.
Lecture:
https://forums.commentcamarche.net/forum/affich-37585049-compatibilite-cables-et-prises-rj45
non, il ne vaut mieux pas.
Lecture:
https://forums.commentcamarche.net/forum/affich-37585049-compatibilite-cables-et-prises-rj45
jee pee
Messages postés
40558
Date d'inscription
mercredi 2 mai 2007
Statut
Modérateur
Dernière intervention
16 décembre 2024
9 458
23 avril 2022 à 13:29
23 avril 2022 à 13:29
Tout vas dépendre de l'emplacement, de la place disponible, et de ce que tu veux mettre, un coffret fermé ou tout peut rester ouvert parce que c'est déjà dans un placard, une gaine fermée.
voir : https://www.cash-electrique.fr/coffrets-de-communication-vdi/1374-coffret-de-communication-dti-4-sorties-grade-2.html
https://www.bricolagedirect.com/tableau-de-communication/3712-product-3551697141912.html
voir : https://www.cash-electrique.fr/coffrets-de-communication-vdi/1374-coffret-de-communication-dti-4-sorties-grade-2.html
https://www.bricolagedirect.com/tableau-de-communication/3712-product-3551697141912.html
SATS_fr
Messages postés
4717
Date d'inscription
dimanche 15 mars 2020
Statut
Membre
Dernière intervention
9 décembre 2024
757
23 avril 2022 à 14:07
23 avril 2022 à 14:07
Bonjour. A ta place, je me dirigerais plutôt vers une baie de brassage, beaucoup plus adaptée.
https://www.leroymerlin.fr/produits/electricite-domotique/tableau-electrique-et-disjoncteur/tableau-electrique-nu/baie-de-brassage-et-porte-en-verre-avec-serrure-a-cle-ohmtec-84545775.html
https://www.leroymerlin.fr/produits/electricite-domotique/tableau-electrique-et-disjoncteur/tableau-electrique-nu/baie-de-brassage-et-porte-en-verre-avec-serrure-a-cle-ohmtec-84545775.html
brupala
Messages postés
110678
Date d'inscription
lundi 16 juillet 2001
Statut
Membre
Dernière intervention
16 décembre 2024
13 866
>
SATS_fr
Messages postés
4717
Date d'inscription
dimanche 15 mars 2020
Statut
Membre
Dernière intervention
9 décembre 2024
23 avril 2022 à 15:48
23 avril 2022 à 15:48
ça c'est plus pro, plus lourd, plus cher et pas forcément plus efficace dans cet environnement.
Dans le genre, on peut trouver ça aussi
et d'autres ...
Dans le genre, on peut trouver ça aussi
et d'autres ...
Vous n’avez pas trouvé la réponse que vous recherchez ?
Posez votre question
Hik21
Messages postés
14
Date d'inscription
vendredi 22 avril 2022
Statut
Membre
Dernière intervention
25 avril 2022
24 avril 2022 à 08:32
24 avril 2022 à 08:32
Bonjour, merci pour vos réponses.. En tout cas
Ce sera un coffret de communication sans Dti..je pense de préférence grade 3...
Ce sera un coffret de communication sans Dti..je pense de préférence grade 3...
Hik21
Messages postés
14
Date d'inscription
vendredi 22 avril 2022
Statut
Membre
Dernière intervention
25 avril 2022
24 avril 2022 à 18:42
24 avril 2022 à 18:42
Hik21
Messages postés
14
Date d'inscription
vendredi 22 avril 2022
Statut
Membre
Dernière intervention
25 avril 2022
>
Hik21
Messages postés
14
Date d'inscription
vendredi 22 avril 2022
Statut
Membre
Dernière intervention
25 avril 2022
24 avril 2022 à 18:43
24 avril 2022 à 18:43
Hik21
Messages postés
14
Date d'inscription
vendredi 22 avril 2022
Statut
Membre
Dernière intervention
25 avril 2022
>
Hik21
Messages postés
14
Date d'inscription
vendredi 22 avril 2022
Statut
Membre
Dernière intervention
25 avril 2022
24 avril 2022 à 18:47
24 avril 2022 à 18:47

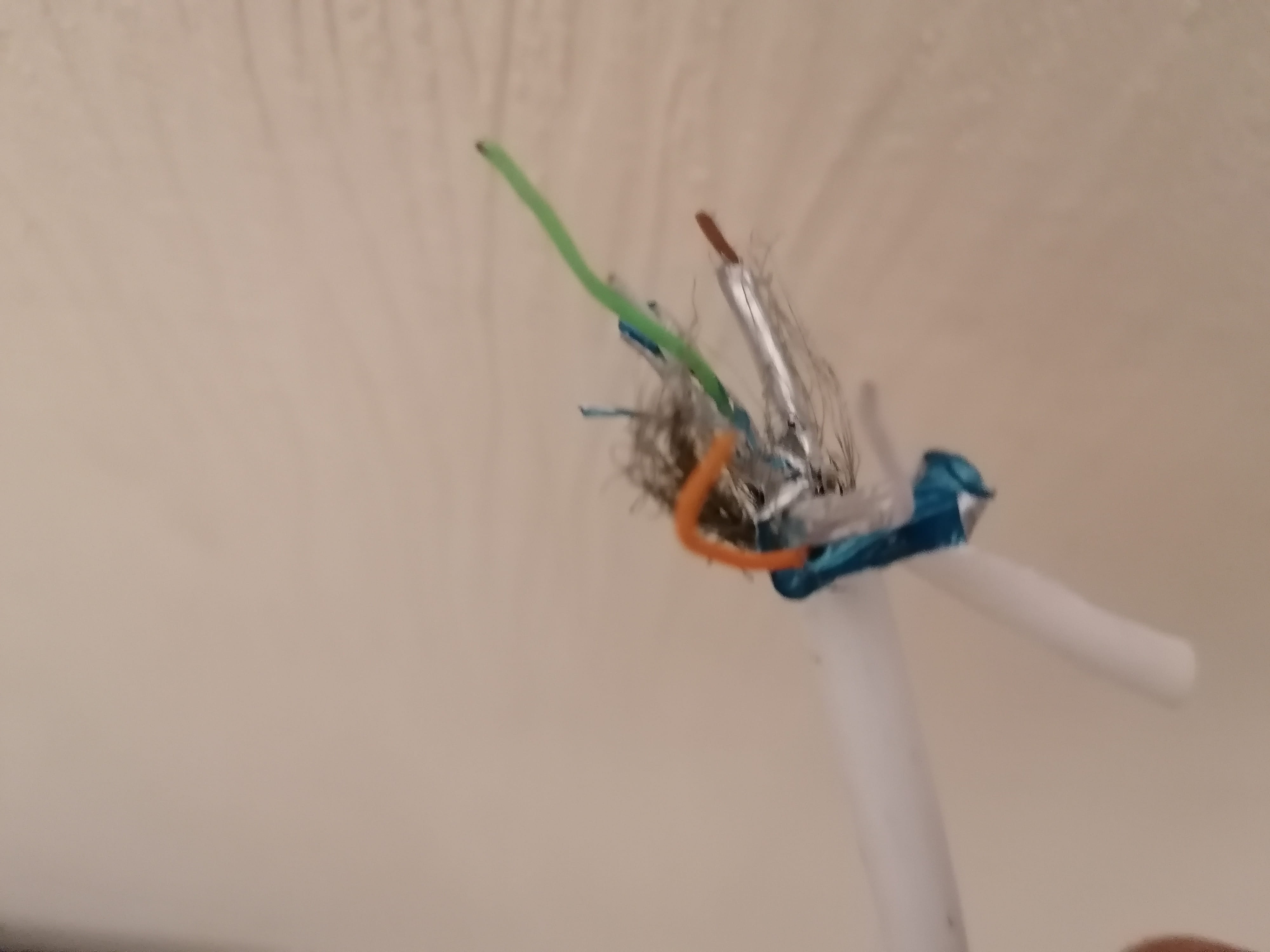

Donc j ai le boîtier voir photo, et avec 6 câbles de paires torsadé cat 7.dont 2 qui ne seront pas en service .pourriez vous Svp m informer de quoi commander pour faire simple afin que je puisse terminer cette installation.. Merci
jee pee
Messages postés
40558
Date d'inscription
mercredi 2 mai 2007
Statut
Modérateur
Dernière intervention
16 décembre 2024
9 458
>
Hik21
Messages postés
14
Date d'inscription
vendredi 22 avril 2022
Statut
Membre
Dernière intervention
25 avril 2022
Modifié le 24 avril 2022 à 18:54
Modifié le 24 avril 2022 à 18:54
Tu devrais nous montrer plus large pour voir ce que l'on peut installer et où.
Et quel sera le modèle de ta box ?

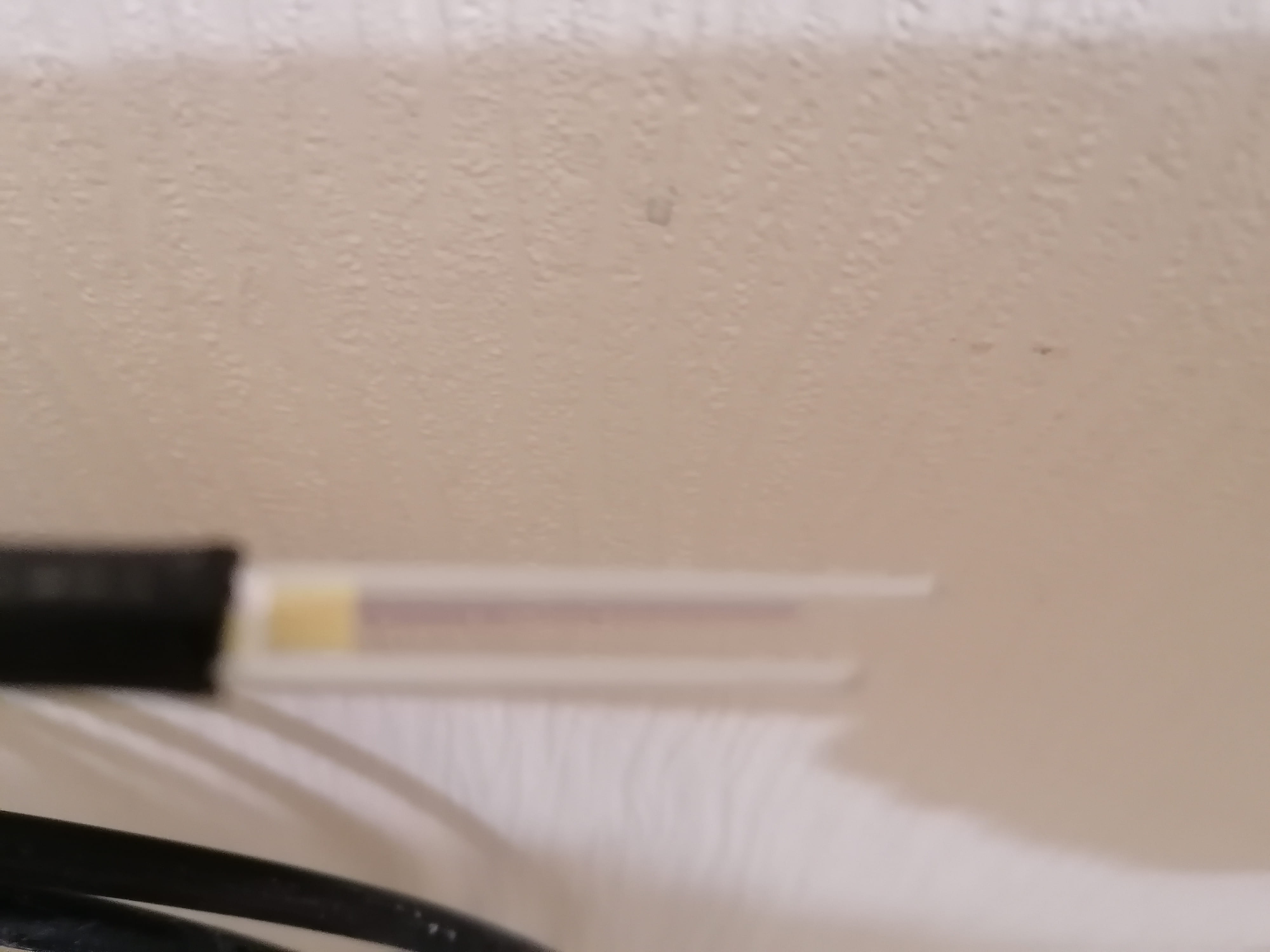

Ce sont les cables noirs les cables Cat 7 ? bizarre comme couleur. C'est bien du cable monobrin pour une installation fixe ? ou alors c'est un cable pour exterieur ?
Et quel sera le modèle de ta box ?
Ce sont les cables noirs les cables Cat 7 ? bizarre comme couleur. C'est bien du cable monobrin pour une installation fixe ? ou alors c'est un cable pour exterieur ?
brupala
Messages postés
110678
Date d'inscription
lundi 16 juillet 2001
Statut
Membre
Dernière intervention
16 décembre 2024
13 866
>
Hik21
Messages postés
14
Date d'inscription
vendredi 22 avril 2022
Statut
Membre
Dernière intervention
25 avril 2022
Modifié le 24 avril 2022 à 20:08
Modifié le 24 avril 2022 à 20:08
Ouais,
c'est de la fibre duplex
Quelle idée d'avoir installé ça ?
c'est toi qui l'a achetée ?
Tu ne remercieras pas celui qui t'a conseillé, c'est un âne, crois moi.
Déjà que le câble cat7 c'est franchement trop, mais bon, ça passe, pas facile à câbler, mais ça passe.
Tu aurais dû venir nous voir avant, c'est sûr.
c'est de la fibre duplex
Quelle idée d'avoir installé ça ?
c'est toi qui l'a achetée ?
Tu ne remercieras pas celui qui t'a conseillé, c'est un âne, crois moi.
Déjà que le câble cat7 c'est franchement trop, mais bon, ça passe, pas facile à câbler, mais ça passe.
Tu aurais dû venir nous voir avant, c'est sûr.
brupala
Messages postés
110678
Date d'inscription
lundi 16 juillet 2001
Statut
Membre
Dernière intervention
16 décembre 2024
13 866
24 avril 2022 à 18:54
24 avril 2022 à 18:54
Déjà, bonne nouvelle,
ce PTO doit pouvoir se fixer à un rail DIN.
Pour le reste, c'est trop fouillis pour en dire quelque chose.
Juste,
attention à la fibre à manier avec délicatesse, c'est fragile, bien plus que la paire torsadée.
Rappel diamètre de la partie utile de 125 µm, de l'ordre d'un cheveu, en plus cassant (verre).
Pas de coudes serrés ni traction trop forte.
ce PTO doit pouvoir se fixer à un rail DIN.
Pour le reste, c'est trop fouillis pour en dire quelque chose.
Juste,
attention à la fibre à manier avec délicatesse, c'est fragile, bien plus que la paire torsadée.
Rappel diamètre de la partie utile de 125 µm, de l'ordre d'un cheveu, en plus cassant (verre).
Pas de coudes serrés ni traction trop forte.
Hik21
Messages postés
14
Date d'inscription
vendredi 22 avril 2022
Statut
Membre
Dernière intervention
25 avril 2022
24 avril 2022 à 19:03
24 avril 2022 à 19:03
Merci
Hik21
Messages postés
14
Date d'inscription
vendredi 22 avril 2022
Statut
Membre
Dernière intervention
25 avril 2022
Modifié le 24 avril 2022 à 19:19
Modifié le 24 avril 2022 à 19:19
Donc selon votre lien partager précédemment , le coffret sans Dti serait suffisant.. Ce Dti je peux le remplacer par mon Pto, et ensuite faut il le câblage selon le lien du coffret.. Sur la photo du coffret il y a un câble qui part du Dti selon la configuration du site, mais pour ma part si je prend ce coffret sans Dti, je mettrais mon pto, me faudra t il le cable une entrée 4 sorties..Merci https://www.touslescables.com/b.php?a=H9OL%2Asee%5E2433&c=Voi&h=682
brupala
Messages postés
110678
Date d'inscription
lundi 16 juillet 2001
Statut
Membre
Dernière intervention
16 décembre 2024
13 866
>
Hik21
Messages postés
14
Date d'inscription
vendredi 22 avril 2022
Statut
Membre
Dernière intervention
25 avril 2022
Modifié le 24 avril 2022 à 20:13
Modifié le 24 avril 2022 à 20:13
non, ça ne sert que pour distribuer le téléphone le câble pieuvre, inutile aujourd'hui avec la fin du RTC.
Hik21
Messages postés
14
Date d'inscription
vendredi 22 avril 2022
Statut
Membre
Dernière intervention
25 avril 2022
25 avril 2022 à 09:42
25 avril 2022 à 09:42
Bonjour, Merci.. Donc je vais prendre ceci, ça devrait le faire.. https://www.touslescables.com/j.php
SATS_fr
Messages postés
4717
Date d'inscription
dimanche 15 mars 2020
Statut
Membre
Dernière intervention
9 décembre 2024
757
25 avril 2022 à 09:47
25 avril 2022 à 09:47
Bonjour. Ton lien est vide, il va vers la page d'accueil du site.
Hik21
Messages postés
14
Date d'inscription
vendredi 22 avril 2022
Statut
Membre
Dernière intervention
25 avril 2022
25 avril 2022 à 09:52
25 avril 2022 à 09:52
Merci, je ressaie
https://www.touslescables.com/b.php?a=H9OL%2Asee%5E2433&c=Voi&h=682
https://www.touslescables.com/b.php?a=H9OL%2Asee%5E2433&c=Voi&h=682
brupala
Messages postés
110678
Date d'inscription
lundi 16 juillet 2001
Statut
Membre
Dernière intervention
16 décembre 2024
13 866
Modifié le 25 avril 2022 à 11:32
Modifié le 25 avril 2022 à 11:32
C'est le même que à ton message <18> et à mon <8> donc,
ça devrait le faire sans DTI, oui.
Par contre, bizarre, sur le descriptif, ils parlent de 2 prises électriques alors qu'il y a un bandeau de 3.
A priori, c'est le modèle ML500 qui n'en a que 2, à vérifier avec eux par téléphone avant de commander, peut-etre.
si tu as peur de ne pas avoir assez de place pour ta box et son ONT, tu as le modèle 625 qui est plus vaste en hauteur.
Et ... la source pour tout savoir.
ça devrait le faire sans DTI, oui.
Par contre, bizarre, sur le descriptif, ils parlent de 2 prises électriques alors qu'il y a un bandeau de 3.
A priori, c'est le modèle ML500 qui n'en a que 2, à vérifier avec eux par téléphone avant de commander, peut-etre.
si tu as peur de ne pas avoir assez de place pour ta box et son ONT, tu as le modèle 625 qui est plus vaste en hauteur.
Et ... la source pour tout savoir.
Bonjour, merci pour vos réponses précédentes.
Donc il y a ces deux modèles.
https://www.touslescables.com/b.php?a=H9OL%2Asee&c=Voi&h=1880
Et le second
https://elec44.fr/coffrets-de-communication/109831-omelcom-coffret-easy-fix-modulaire-4rj45-gr2tv-avec-za-integree-ref-go070-3700698212156.html
En sachant que le modèle chez Elec44, la porte n à pas d orifice,et fermer totalement..
Merci
Donc il y a ces deux modèles.
https://www.touslescables.com/b.php?a=H9OL%2Asee&c=Voi&h=1880
Et le second
https://elec44.fr/coffrets-de-communication/109831-omelcom-coffret-easy-fix-modulaire-4rj45-gr2tv-avec-za-integree-ref-go070-3700698212156.html
En sachant que le modèle chez Elec44, la porte n à pas d orifice,et fermer totalement..
Merci
Le lien de la porte.
https://elec44.fr/coffrets-de-communication/109831-omelcom-coffret-easy-fix-modulaire-4rj45-gr2tv-avec-za-integree-ref-go070-3700698212156.html
Marque coffret chez Elec44 est OMELCOM
Marque coffret chez tousles câbles est XHSYSTEM
https://elec44.fr/coffrets-de-communication/109831-omelcom-coffret-easy-fix-modulaire-4rj45-gr2tv-avec-za-integree-ref-go070-3700698212156.html
Marque coffret chez Elec44 est OMELCOM
Marque coffret chez tousles câbles est XHSYSTEM
jee pee
Messages postés
40558
Date d'inscription
mercredi 2 mai 2007
Statut
Modérateur
Dernière intervention
16 décembre 2024
9 458
1 mai 2022 à 11:14
1 mai 2022 à 11:14
Que peut-on dire :
- le second comporte un DTI et une pieuvre téléphone qui ne vont te servir à rien, et une multiprise (?)
- il faut que tu vérifies la place disponible et la taille des boitiers, la taille de ta box et la taille de son emplacement, l'alimentation électrique (as tu une prise dans ton installation)
- le second comporte un DTI et une pieuvre téléphone qui ne vont te servir à rien, et une multiprise (?)
- il faut que tu vérifies la place disponible et la taille des boitiers, la taille de ta box et la taille de son emplacement, l'alimentation électrique (as tu une prise dans ton installation)
