Besoin de précision sur les connecteurs SSD/carte mère.
Résolu
DKdence
Messages postés
189
Date d'inscription
Statut
Membre
Dernière intervention
-
DKdence Messages postés 189 Date d'inscription Statut Membre Dernière intervention -
DKdence Messages postés 189 Date d'inscription Statut Membre Dernière intervention -
Bonjour bonjour,
J'ai l'intention de changer de SSD prochainement, j'ai commencé par me renseigner sur les connecteurs de la carte mère, il y a 2-3 choses que je ne comprends pas. Il est dit que j'ai "Dual M.2 interface PCIe Gen3 X4/X2 & SATA" à quoi correspond le X4/X2 ?
Puis lorsque j'ouvre la boitier de l'ordinateur, Je remarque que sur le carte mère à côté des ports M.2, c'est indiqué. : M2A 32G pour l'un et M2P 16G pour l'autre, ce ne sont pas les deux même ports ?

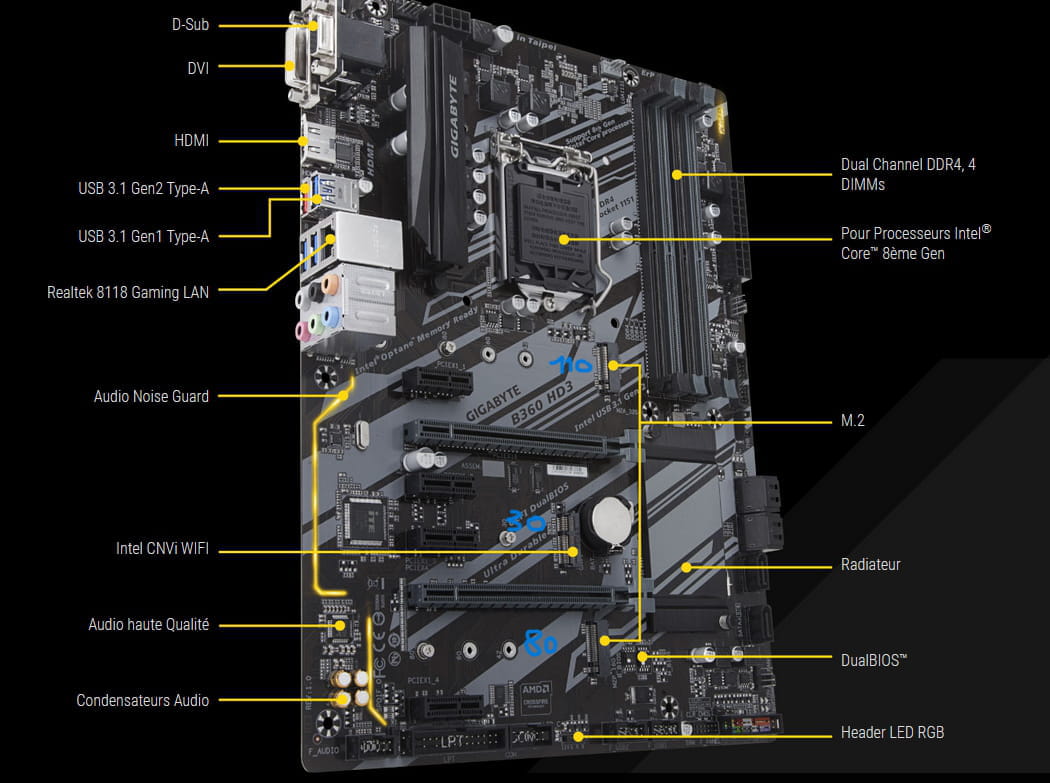

Il est aussi dit sur cette photo ci-dessous que j'ai 1 port M.2 (PCIe Gen3 x4 & SATA 6 Gbps) + 2 ports M.2 PCIe NVMe)
Donc, j'ai 2 ou 3 ports M.2 ? ? Pour moi je dispose de 2 ports dont 1 pouvant prendre à la fois l'interface AHCI ou PCI-e.
J'ai été tenté de prendre deux SSD. PCIe 3.0 x4. https://www.idealo.fr/prix/200241211/crucial-p2-250-go-m-2.html
Le site du fabricant de ma carte mère : https://www.gigabyte.com/fr/Motherboard/B360-HD3-rev-10#kf
Un autre site : https://www.ldlc.com/fr-ch/fiche/PB00247233.html
Merci.
--
Acheter en : 2018
systèmes d'exploitation : Windows 11 Famille
Carte mère : GYGABYTE B360 HD3
CPU : i3-8100 3.60GHz
GPU : NVIDIA GeForce GTX 1060 6GB
RAM : 16 Go
1 SSD : LDLC SSD F6 PLUS M.2 2280 3D NAND 120 GB
J'ai l'intention de changer de SSD prochainement, j'ai commencé par me renseigner sur les connecteurs de la carte mère, il y a 2-3 choses que je ne comprends pas. Il est dit que j'ai "Dual M.2 interface PCIe Gen3 X4/X2 & SATA" à quoi correspond le X4/X2 ?
Puis lorsque j'ouvre la boitier de l'ordinateur, Je remarque que sur le carte mère à côté des ports M.2, c'est indiqué. : M2A 32G pour l'un et M2P 16G pour l'autre, ce ne sont pas les deux même ports ?
Il est aussi dit sur cette photo ci-dessous que j'ai 1 port M.2 (PCIe Gen3 x4 & SATA 6 Gbps) + 2 ports M.2 PCIe NVMe)
Donc, j'ai 2 ou 3 ports M.2 ? ? Pour moi je dispose de 2 ports dont 1 pouvant prendre à la fois l'interface AHCI ou PCI-e.
J'ai été tenté de prendre deux SSD. PCIe 3.0 x4. https://www.idealo.fr/prix/200241211/crucial-p2-250-go-m-2.html
Le site du fabricant de ma carte mère : https://www.gigabyte.com/fr/Motherboard/B360-HD3-rev-10#kf
Un autre site : https://www.ldlc.com/fr-ch/fiche/PB00247233.html
Merci.
--
Acheter en : 2018
systèmes d'exploitation : Windows 11 Famille
Carte mère : GYGABYTE B360 HD3
CPU : i3-8100 3.60GHz
GPU : NVIDIA GeForce GTX 1060 6GB
RAM : 16 Go
1 SSD : LDLC SSD F6 PLUS M.2 2280 3D NAND 120 GB
A voir également:
- Port nvme carte mere
- Pile carte mere - Guide
- Carte d'identité - Accueil - Services publics
- Connaitre sa carte mere - Guide
- Changer carte graphique - Guide
- Port icmp ✓ - Forum Réseau
5 réponses
epango
Messages postés
37504
Date d'inscription
Statut
Membre
Dernière intervention
Ambassadeur
4 246
"Dual M.2 interface PCIe Gen3 X4/X2 & SATA" à quoi correspond le X4/X2".
Je vais essayer de l'expliquer.
Le port M.2 peut gérer 2 types d'interfaces: l'interface SATA et/ou l'interface PCIe (PCI-Express comme pour les cartes graphiques). gen indique la génération PCIexpress ...3.0, 4.0 et 5.0. Dans X2 ou X4 (ou 2X, 4X pour les francophones), 2 ou 4 indiquent le nombre de lignes PCIe câblées. X indique le débit de chaque ligne. X dépend de la génération du PCIe. Dans ton cas c'est gen3.0, chaque ligne a un débit de 1Go/s. Comme il y en a 4, tu peux avoir un débit théorique maximal de 1x4= 4Go/s.
Pour le SATA, C'est simple. Actuellement, c'est le SATA 3, débit maximum théorique de 6Gb/s..
J'espère j'ai été clair.
Je vais essayer de l'expliquer.
Le port M.2 peut gérer 2 types d'interfaces: l'interface SATA et/ou l'interface PCIe (PCI-Express comme pour les cartes graphiques). gen indique la génération PCIexpress ...3.0, 4.0 et 5.0. Dans X2 ou X4 (ou 2X, 4X pour les francophones), 2 ou 4 indiquent le nombre de lignes PCIe câblées. X indique le débit de chaque ligne. X dépend de la génération du PCIe. Dans ton cas c'est gen3.0, chaque ligne a un débit de 1Go/s. Comme il y en a 4, tu peux avoir un débit théorique maximal de 1x4= 4Go/s.
Pour le SATA, C'est simple. Actuellement, c'est le SATA 3, débit maximum théorique de 6Gb/s..
J'espère j'ai été clair.
Bonjour epango,
Merci de ta réponse.

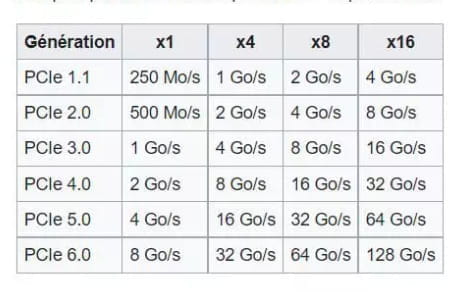

Ainsi, 1x4 = 4 Go/s correspond à 32 Gb/s puisque 1 gigaoctet = 8 Gigabits, comme illustré ci-dessous.,
Ça, c'est compris.
_ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _
Maintenant, lorsqu'ils indiquent « Emplacement Dual NVMe PCIe Gen3 M.2 (x4,x2) »
Cela signifie-t-il en fait que la carte mère dispose d'un emplacement : M.2 PCIe NVMe Gen3 (x4) + un deuxième emplacement mais (x2) ?
Pour résumer, j'aurais donc,
1 port M.2 avec un débit théorique maximal de 1x4= 4Go/s.
1 port M.2 avec un débit théorique maximal de 1x2= 2Go/s.
Merci de ta réponse.
Ainsi, 1x4 = 4 Go/s correspond à 32 Gb/s puisque 1 gigaoctet = 8 Gigabits, comme illustré ci-dessous.,
Ça, c'est compris.
_ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _
Maintenant, lorsqu'ils indiquent « Emplacement Dual NVMe PCIe Gen3 M.2 (x4,x2) »
Cela signifie-t-il en fait que la carte mère dispose d'un emplacement : M.2 PCIe NVMe Gen3 (x4) + un deuxième emplacement mais (x2) ?
Pour résumer, j'aurais donc,
1 port M.2 avec un débit théorique maximal de 1x4= 4Go/s.
1 port M.2 avec un débit théorique maximal de 1x2= 2Go/s.
Bonjour
Pour la question sur les 3 ports
Sur ce lien une photo de la carte mère montre bien 2 emplacementsM2 pour 2 sdd de 80mm de long, celui marqué M2p16g peut recevoir un disque entre 42mm et 80mm de long et celui marqué M2A 32g peut recevoir un disque entre 42 et 110 mm de long (dont le 80 mm donc).
Il y a bien entre les 2 un 3ème emplacement dont le connecteur a tout l'air d'un M2 qui peut recevoir un composant de 30 mm de long. Mais ce sera probablement probablement pas un ssd nvme, cette prise M2 permettant de brancher d'autres composants que des disques.
https://www.ldlc.com/fr-ch/fiche/PB00247233.html
L'emplacement M2 qui offre les 2 possibilités ahci et nvme
Utiliser cet emplacement semble couper souvent 2 prises sata internes de la carte mère, leurs numéros est indiqué sur la notice de ta carte mère. Parfois tu dois donc déplacer des câbles sata sur des prises non coupées.
Pour la question sur les 3 ports
Sur ce lien une photo de la carte mère montre bien 2 emplacementsM2 pour 2 sdd de 80mm de long, celui marqué M2p16g peut recevoir un disque entre 42mm et 80mm de long et celui marqué M2A 32g peut recevoir un disque entre 42 et 110 mm de long (dont le 80 mm donc).
Il y a bien entre les 2 un 3ème emplacement dont le connecteur a tout l'air d'un M2 qui peut recevoir un composant de 30 mm de long. Mais ce sera probablement probablement pas un ssd nvme, cette prise M2 permettant de brancher d'autres composants que des disques.
https://www.ldlc.com/fr-ch/fiche/PB00247233.html
L'emplacement M2 qui offre les 2 possibilités ahci et nvme
Utiliser cet emplacement semble couper souvent 2 prises sata internes de la carte mère, leurs numéros est indiqué sur la notice de ta carte mère. Parfois tu dois donc déplacer des câbles sata sur des prises non coupées.
Bonjour léo,
merci de ta réponse, quand j'ai ouvert le boîtier, j'ai obtenu les mêmes valeurs que tu donnes,
Bon à savoir ! mais je n'arrive pas à savoir lesquels, parce que Ldlc n'ont pas mis la notice pour la carte mère dans sa boîte. Quoi qu'il en soit, j'ai l'intention d'acheter deux SSD au format M.2, Je n'aurais pas besoin de ces ports SATA.

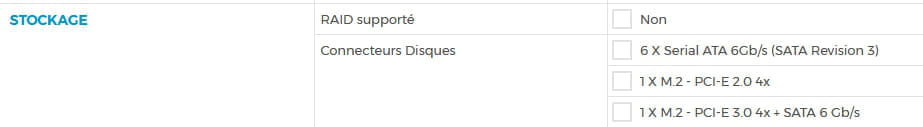

En consultant la fiche technique du site ldlc, on constate que les deux ports M.2 ne sont pas identiques,
1 X M.2 - PCI-E 2.0 4x
1 X M.2 - PCI-E 3.0 4x + SATA 6 Gb/s
un port M.2 - PCI-e 2.0 4x peut-il accueillir un SSD PCI-e de nouvelle génération ? Je me doute que la bande passante sera limitée, mais je ne trouve aucun SSD M.2 - PCI-E 2.0 4x.
merci de ta réponse, quand j'ai ouvert le boîtier, j'ai obtenu les mêmes valeurs que tu donnes,
Utiliser cet emplacement semble couper souvent 2 prises sata internes
Bon à savoir ! mais je n'arrive pas à savoir lesquels, parce que Ldlc n'ont pas mis la notice pour la carte mère dans sa boîte. Quoi qu'il en soit, j'ai l'intention d'acheter deux SSD au format M.2, Je n'aurais pas besoin de ces ports SATA.
En consultant la fiche technique du site ldlc, on constate que les deux ports M.2 ne sont pas identiques,
1 X M.2 - PCI-E 2.0 4x
1 X M.2 - PCI-E 3.0 4x + SATA 6 Gb/s
un port M.2 - PCI-e 2.0 4x peut-il accueillir un SSD PCI-e de nouvelle génération ? Je me doute que la bande passante sera limitée, mais je ne trouve aucun SSD M.2 - PCI-E 2.0 4x.
Vous n’avez pas trouvé la réponse que vous recherchez ?
Posez votre question
epango
Messages postés
37504
Date d'inscription
Statut
Membre
Dernière intervention
Ambassadeur
4 246
Dans le lien on voit qu'il y a 2 ports M.2:
1 X M.2 - PCI-E 2.0 4x
1 X M.2 - PCI-E 3.0 4x + SATA 6 Gb/s
Le 1er est PCIe gen2.0 et le 2ème gen3.0 avec une interface SATA en même temps.
Le 1er de PCIe gen2.0 ne doit pas avoir grand intérêt. C'est le 2ème gen3.0 qui gère SSD M.2 PCIe3.0 de 2080 que tu devrais utiliser avec les SSD M.2 NVMe.
1 X M.2 - PCI-E 2.0 4x
1 X M.2 - PCI-E 3.0 4x + SATA 6 Gb/s
Le 1er est PCIe gen2.0 et le 2ème gen3.0 avec une interface SATA en même temps.
Le 1er de PCIe gen2.0 ne doit pas avoir grand intérêt. C'est le 2ème gen3.0 qui gère SSD M.2 PCIe3.0 de 2080 que tu devrais utiliser avec les SSD M.2 NVMe.
Re epango,
Ils veulent nous faire croire qu'ils sont identiques lorsqu'on consulte le site du fabricant ! Il est clairement indiqué dans la fiche technique LDCL qu'ils ne sont pas de la même génération,
J'ai une dernière question, si tu veux bien, maintenant que je sais exactement ce qu'il y a sur la carte mère, j'ai commencé à regarder les prix de SSD, et il semble que le format M.2 est le plus profitable. J'ai peut-être mal regardé, mais je n'ai trouvé aucun SSD M.2 PCI-e 2.0, ma question est donc la suivante : un port M.2 - PCI-e 2.0 4x peut-il accueillir un SSD PCI-e de nouvelle génération ?
Dans le lien on voit qu'il y a 2 ports M.2:
1 X M.2 - PCI-E 2.0 4x
1 X M.2 - PCI-E 3.0 4x + SATA 6 Gb/s
Ils veulent nous faire croire qu'ils sont identiques lorsqu'on consulte le site du fabricant ! Il est clairement indiqué dans la fiche technique LDCL qu'ils ne sont pas de la même génération,
J'ai une dernière question, si tu veux bien, maintenant que je sais exactement ce qu'il y a sur la carte mère, j'ai commencé à regarder les prix de SSD, et il semble que le format M.2 est le plus profitable. J'ai peut-être mal regardé, mais je n'ai trouvé aucun SSD M.2 PCI-e 2.0, ma question est donc la suivante : un port M.2 - PCI-e 2.0 4x peut-il accueillir un SSD PCI-e de nouvelle génération ?
Merci pour lie lien, mais j'ai déjà eu l'occasion de le lire, Je n'ai pas trouvé les réponses à mes questions.
.
