Brassage prises RJ45 maison

patrice86 Messages postés 1380 Date d'inscription Statut Membre Dernière intervention -
brupala Messages postés 111872 Date d'inscription Statut Membre Dernière intervention - 2 juil. 2019 à 16:58

Bonjour,

Aujourd'hui, le technicien de France Telecom est venu effectuer le raccordement ADSL de ma maison.
J'ai 7 prises RJ45 dans la maison dont les câbles sont tous réunis prêt de la GTL dans le garage.

Le technicien a utiliser un testeur de câble et il s'avère que les prises de la maison ne fonctionnent pas. Selon lui, il faudrait refaire les connectiques RJ45 qui doivent empécher le signal de passer. Il faudrait juste dénuder un peu plus les câbles et rebrancher les connectiques RJ45.

Quoiqu'il en soit, je me pose la question de comment brasser les prises de la maison pour y envoyer le signal internet. Je souhaite installer la box de l'opérateur dans le salon et non pas dans le garage. Le signal Wifi sera trop faible sinon.

Internet arrive dans le garage. L'arrivée est branchée sur le boitier DTI. Du DTI ressort un câble RJ11.

Box dans le salon :
1/ Brancher le câble RJ11 du DTI vers un repartiteur qui prend en entrée un RJ11 et qui ressort en RJ45
2/ Brancher cette sortie RJ45 sur un switch
3/ Brancher des câbles RJ45 cat 6 SSTP des sorties du switch aux sorties des câbles RJ45 de la maison
4/ Brancher la box de l'opérateur dans le salon en RJ45.

En faisant ça, internet sera-t-il propagé sur toutes les prises RJ45 de la maison ? J'ai un doute.

Box dans le garage :
1/ Brancher le câble RJ11 du DTI sur la box
2/ Brancher un câble RJ45 cat 6 SSTP de la box vers un switch
3/ Brancher des câbles RJ45 cat 6 SSTP des sorties du switch aux sorties des câbles RJ45 de la maison
4/ Brancher un répéteur wifi sur une prise RJ45 de la maison

Je passe en câble SSTP car il y a la GTL juste à côté avec tous les électriques de la maison donc de possibles fortes perturbations.
C'est une installation provisoire pour au moins avoir internet dans la maison.
Plus tard, j'achéterai une baie de brassage de 9 ou 12U avec des alimentations électriques et un switch rackable pour brasser toutes les prises de la maison, mon NAS, onduleur, box opérateur

Je suis preneur de toutes vos idées.

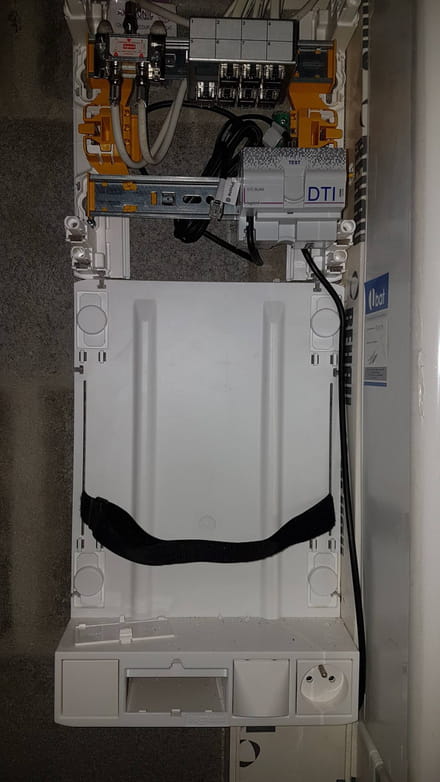

Sur la photo, le câble noir d'internet branché au bas du DTI.
Un câble RJ11 qui ressort en haut du DTI
En haut, les sorties des 7 prises ethernet que je dois connecter.

Merci :)

A voir également:

4 réponses

Réponse 1 / 4

jee pee Messages postés 41421 Date d'inscription Statut Modérateur Dernière intervention 9 689

Bonjour,

Pour distribuer de l'ethernet dans la maison, il faut la box dans le garage. Tu as même le socle avec une sangle pour la maintenir.

Ou il faut dans le salon 2 prises rj45, une en arrivée pour la ligne Adsl, et une en sortie pour redescendre l'ethernet vers la boitier central où tu aurais un switch. Ou utiliser une paire de doubleurs pour faire passer ligne adsl et ethernet sur le même cable, mais alors l'ethernet n'utilisant plus que 4 fils sur 8 sera limité à 100 mbps, pas à 1 gigabit.

patrice86 Messages postés 1380 Date d'inscription Statut Membre Dernière intervention 125

J'ai justement 2 prises RJ45 l'une a côté de l'autre dans le salon pour ce cas là.

Je fais quoi du RJ11 du coup ? J'achète un "adaptateur" RJ11 verd RJ45 que je branche sur un switch. Puis des câbles du switch vers toutes les RJ45 femelle.

Dans le salon, un RJ45 du mur sur un port RJ45 de la box et un RJ45 de la box vers la deuxième prise RJ45 du salon ?
Ainsi, toutes les prises de la maison auront internet ?

jee pee Messages postés 41421 Date d'inscription Statut Modérateur Dernière intervention 9 689 > patrice86 Messages postés 1380 Date d'inscription Statut Membre Dernière intervention

Tu branches un cable rj11 en sortie du dti (il doit y a voir une sortie ligne ou adsl) sur le départ de la rj45 n°1 du salon (un cable rj11 mâle se connecte parfaitement dans une rj45 femelle).

Dans le salon avec toujours un cable rj11 tu branches la rj45 n°1 sur l'entrée adsl de la box.

Sur la box tu connectes une sortie rj45 sur la seconde rj45 murale du salon

Dans le boitier central, tu connectes un swich sur la rj45 N°2 du salon et tu connectes les autres départs rj45 au switch.

patrice86 Messages postés 1380 Date d'inscription Statut Membre Dernière intervention 125

Merci
Je pensais à ça mais brancher une RJ11 sur une RJ45 c'est ce qui me "choc".
Ne faut-il pas acheter un adaptateur RJ11 vers RJ45 pour brancher la DTI sur la RJ45 1
Idem dans le salon entre la RJ45 murale et la RJ11 de la box ?

jee pee Messages postés 41421 Date d'inscription Statut Modérateur Dernière intervention 9 689 > patrice86 Messages postés 1380 Date d'inscription Statut Membre Dernière intervention

Non si tu essayes tu verras que cela fonctionne. Et le téléphone/adsl n'utilise que 2 fils qui sont en positions centrales sur la rj45 et pareil sur la rj11

Réponse 2 / 4

brupala Messages postés 111872 Date d'inscription Statut Membre Dernière intervention 14 127

Salut,
comme ce que vous discutez, la solution 2 est la bonne, bien que avec 2 RJ45 brassées dans le salon, tu roules sur du velours.
par contre,

Aujourd'hui, le technicien de France Telecom est venu effectuer le raccordement ADSL de ma maison.
J'ai 7 prises RJ45 dans la maison dont les câbles sont tous réunis prêt de la GTL dans le garage.

Le technicien a utiliser un testeur de câble et il s'avère que les prises de la maison ne fonctionnent pas. Selon lui, il faudrait refaire les connectiques RJ45 qui doivent empécher le signal de passer. Il faudrait juste dénuder un peu plus les câbles et rebrancher les connectiques RJ45.

Hormis le fait que France Télécom n'existe plus depuis 2013, c'est Orange qui remplace en tout point, sauf le côté fonctionnaires et service public pas mal usé aussi, comme tous.
par contre,
Les prises qui ne fonctionnent pas .... là il faut vraiment approfondir et retester.
Aussi,
si tu mets ta box au coffret de communication, tu peux aussi investir, non pas dans un répéteur, mais dans un vrai point d'accès wifi relié en ethernet à la box.
En prime, tu pourras mettre ce point d'accès où tu en as vraiment besoin, pas spécialement au salon, souvent, il est plus utile à l'étage, si étage il y a.
Tu peux même en mettre deux, ou carrément un réseau maillé (wifi mesh).
l'idée de base est d'utiliser au max le réseau câblé RJ45.
PS, une RJ11 mâle fonctionne parfaitement dans une RJ45 femelle, pas l'inverse, bien sûr ...
ah oui,
encore, pas besoin de sstp ou plutôt s/ftp en cordons de brassage, si les prise murales ne le sont pas.
Les perturbations radio électriques sur le réseau ethernet sont très faibles en réseau domestique, on n'est pas sur un réseau industriel avec de grosses machines.

Réponse 3 / 4

patrice86 Messages postés 1380 Date d'inscription Statut Membre Dernière intervention 125

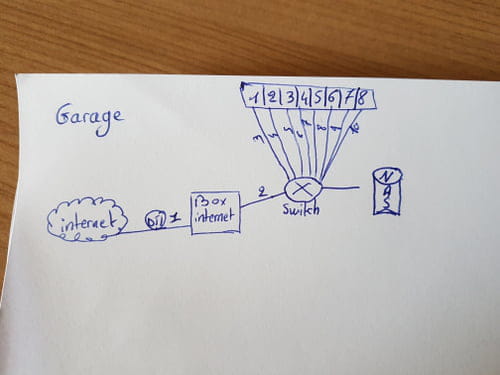

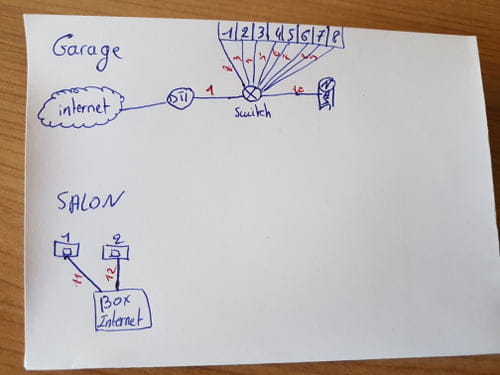

Voici les idées de connexion en schéma. Avant d'acheter le switch et les câbles RJ45 cat 6 , je préfère avoir vos retours. Pour les câbles, du FTP ou SFTP dans se cas ?

NAS dans le garage ou NAS dans une des chambres. Je ne sais pas encore.
7 prises ethernet dans la maison qui sont en sorties femelles dans le garage.

Quelle solution me conseillez-vous ? Des améliorations à apporter ? Merci :)

Idée 1, box dans le garage. Avantage : Pas de perte de prise RJ45 dans le salon pour le retour internet. Inconvénient : Wifi capte très mal dans la maison. Implique l'achat d'une borne wifi branchée sur une prise ethernet. Solution plus onéreuse mais sauvegarde une prise RJ45 dans le salon pour un équipement.

Idée 2, box dans le salon. Avantage : Wifi capte bien partout dans la maison. Inconvénient : Consomme deux prises ethernet. Une pour récupérer internet depuis la prise 1 et connecter en RJ11 sur la prise ADSL de la box. Retour en RJ45 sur la prise 2 pour envoyer internet dans le garage et ainsi avoir internet dans toutes les autres prises RJ45 de la maison.

brupala Messages postés 111872 Date d'inscription Statut Membre Dernière intervention 14 127

Salut,
pour moi idée 1 est la meilleure, je l'ai déjà dit plus haut, mais dans tous les cas, tu peux facilement passer de l'une à l'autre en cas de besoin, juste la box à déplacer et deux cordons à brasser..
Et un vrai point d'accès wifi, c'est souvent mieux qu'une box, en plus tu peux le déplacer où tu veux aussi, surtout si il est alimenté en POE.
PS,
pas besoin de SSTP ou S/FTP en installation dmestique, sauf si tu veux du grade 3 pour passer la TV analogique en prime.
Pour le switch, prends un gigabit, manageable serait un plus, pas inutile.

patrice86 Messages postés 1380 Date d'inscription Statut Membre Dernière intervention 125 > brupala Messages postés 111872 Date d'inscription Statut Membre Dernière intervention

Qui dit point d'accès alimenté en POE implique que le switch dans le garage soit en POE dans se cas.
C'est plus du tout le même prix. Switch POE 15w (je pense que ça doit suffire, pas besoin de 30W) 12 ports + point accès wifi ça commence a chiffrer :/

brupala Messages postés 111872 Date d'inscription Statut Membre Dernière intervention 14 127 > patrice86 Messages postés 1380 Date d'inscription Statut Membre Dernière intervention

non,
pas forcément besoin de POE sur le switch, un injecteur à côté ça fait le job, certes une prise secteur en plus, mais ça suffit souvent, surtout que pas mal de point d'accès ne sont pas compatibles avec 802.3af car ils ne fonctionnent qu'en POE passive.
surtout que ça économise une prise à l'autre bout.
l'injecteur est livré avec le PA POE, en principe.
tu mets l'injecteur au brassage.

patrice86 Messages postés 1380 Date d'inscription Statut Membre Dernière intervention 125 > brupala Messages postés 111872 Date d'inscription Statut Membre Dernière intervention

Pardon mais là je n'arrive plus à te suivre :)

Tu parle de quoi quand tu veux injecteur ?
Je ne comprends pas bien non plus quand tu parles de mettre l'injecteur au brassage et qu'il est livré avec le PA POE.

J'ai des connaissances en réseau mais bon, elles sont limitées. Je suis développeur, pas technicient réseau :D

Egalement, tu me conseilles quel point d'accès wifi ? Sachant que j'aurai un NAS branché sur le switch. Il me faut donc un wifi rapide et fiable pour envoyer des fichiers lourds.

brupala Messages postés 111872 Date d'inscription Statut Membre Dernière intervention 14 127 > patrice86 Messages postés 1380 Date d'inscription Statut Membre Dernière intervention

un injecteur POE
quand tu prends un point d'accès POE, en principe, il y en a un de fourni avec

Réponse 4 / 4

patrice86 Messages postés 1380 Date d'inscription Statut Membre Dernière intervention 125

Bonjour,

L'installation sous la forme "idée 1" n'est pas la plus concluante.
J'ai du mal à capter le wifi au rez de chaussée (alors je vous laisse imaginer pour l'étage).

J'ai donc essayé l'idée 2 mais ça ne fonctionne pas.
Brancher la sortie du DTI sur une des prises RJ45 dans le garage. câble RJ11
Dans la maison, récupérer la sortie en question et la brancher sur la box. (câble RJ45)
Un câble depuis la box en RJ45 sur la 2éme prise du salon afin "d'envoyer" internet dans le garage.

Internet ne passe pas. Des idées ?
Merci

jee pee Messages postés 41421 Date d'inscription Statut Modérateur Dernière intervention 9 689

Tu n'as pas tout détaillé. Car dans l'idée 1 il y avait un point d'accès wifi branché sur une prise ethernet, et tu peux en mettre plusieurs dans la maison en cas de besoin.

Et dans l'idée 2 comment peux tu mettre un cable Ethernet avec RJ45 sur l'entrée téléphonique de la box qui devrait être une RJ11, ce devrait être un cable téléphonique, puis il y a le switch dans le garage, tester la sortie ethernet de la box, et une fois validée brancher un pc dans le garage pour vérifier que l'ethernet est bien redescendu ...

patrice86 Messages postés 1380 Date d'inscription Statut Membre Dernière intervention 125

J'ai branché un câble RJ11 de la sortie du DTI sur la prise RJ45 qui correspond à une des prises du salon. Comme tu me l'as indiqué plus haut. J'ai peut-être mal compris ou je me suis trompé....

Eh oui pardon je me suis trompé dans mon précédent message, j'ai utilisé un RJ11 également entre la prise du salon et l'entrée internet de la box ;)

Il y a l'idée de point d'accès wifi mais je souhaite tester l'autre solution avant.

brupala Messages postés 111872 Date d'inscription Statut Membre Dernière intervention 14 127

Salut,
oui dommage que tu n'aies pas été au bout de ce qu'on avait discuté au début, on a comme l'impression d'avoir changé de Patrice, j'espère que ce n'est pas ce satané Al qui est passé par là ...

jee pee Messages postés 41421 Date d'inscription Statut Modérateur Dernière intervention 9 689 > patrice86 Messages postés 1380 Date d'inscription Statut Membre Dernière intervention

"J'ai branché un câble RJ11 de la sortie du DTI sur la prise RJ45 qui correspond à une des prises du salon. Comme tu me l'as indiqué plus haut. J'ai peut-être mal compris ou je me suis trompé....
Eh oui pardon je me suis trompé dans mon précédent message, j'ai utilisé un RJ11 également entre la prise du salon et l'entrée internet de la box ;) "

Çà cela semble bon, dans le garage tu as branché le cable noir que l'on voit sur la photo, et dans le garage la box fonctionnait ? Dans le salon est-ce que la box fonctionne ? si oui déjà intervertir les 2 prises pour l'arrivée adsl (garage+salon) pour au moins valider les 2 prises. Si l'internet arrive, valider une sortie ethernet de la box avec un pc et alors la brancher sur la prise murale, dans le garage connecter un pc pour verifier si l'ethernet redescend bien;

patrice86 Messages postés 1380 Date d'inscription Statut Membre Dernière intervention 125

Non c'est bien le même patrice.
L'idée 1 avec la box dans le garage fonctionne et j’achèterai des bornes wifi si il faut mais avant ça j'aimerai essayer la solution 2.

Dans le garage la box fonctionnait bien et toutes les prises RJ45 de la maison fonctionnent correctement (je les ai toutes identifiées et elles fonctionnent toutes).
Reste que maintenant, internet ne passe par les prises si je l'envoie directement depuis le DTI et que dans la maison je récupère cette prise en câble RJ11 branché sur l'entrée internet de la box.

Je prends le temps de relire toutes les réponses ce soir. J'ai peut-être oublié quelque chose depuis la dernière fois ;)
