Besoin d'aide pour branchement sur la carte mere

Résolu/Fermé

Scary95 Messages postés 127 Date d'inscription mercredi 17 juin 2015 Statut Membre Dernière intervention 4 décembre 2017 - 13 janv. 2017 à 16:03
flo88 Messages postés 26903 Date d'inscription dimanche 15 mai 2005 Statut Contributeur Dernière intervention 14 novembre 2024 - 21 janv. 2017 à 19:13

Bonjour,

Je suis en train de faire les branchement de ma tour sur ma carte mère et j'ai quelques problème

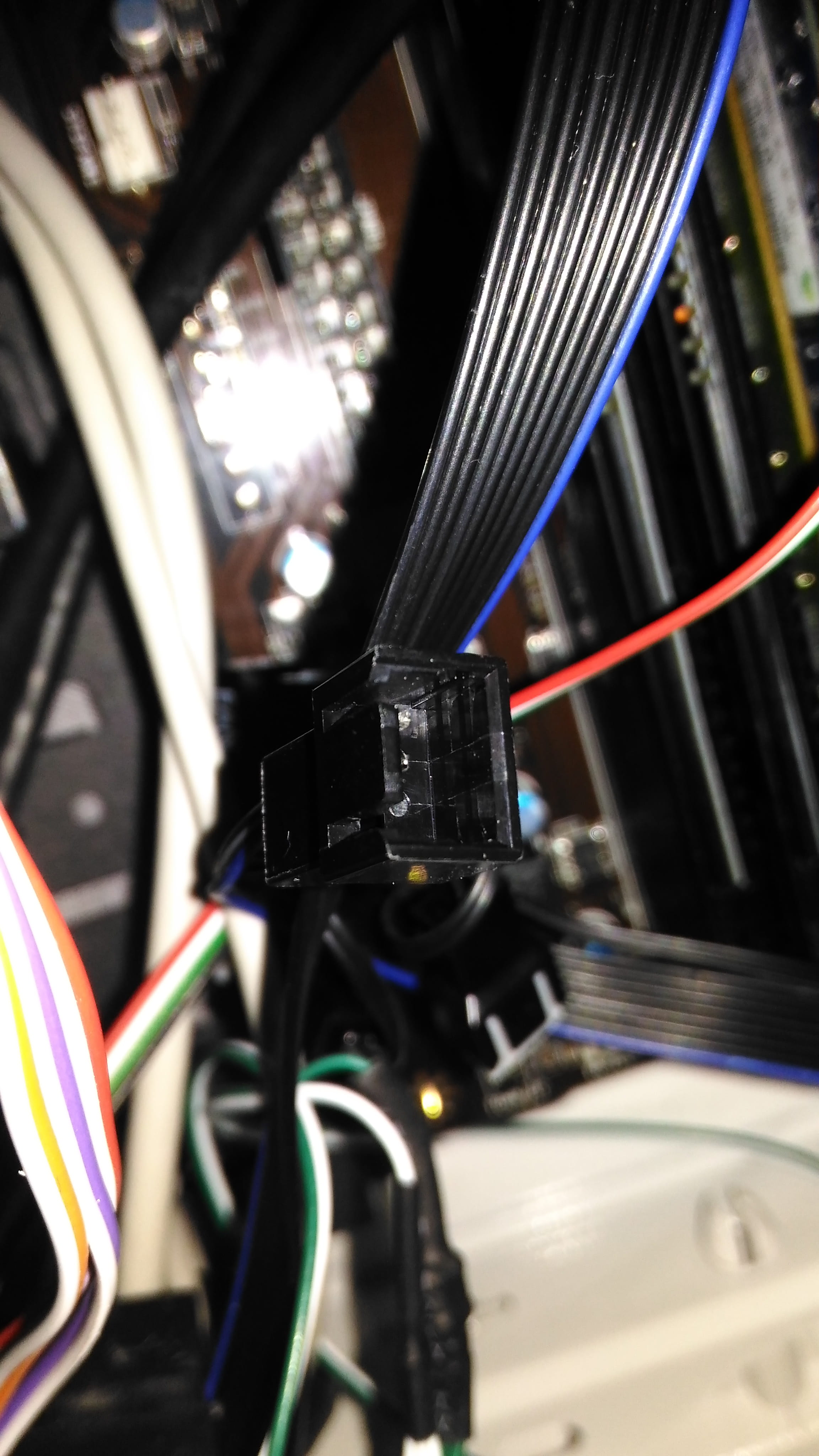

Premièrement je ne sais pas ou mettre L'usb 3.0 ce connectique possede deux branchement :

Deuxièmement je ne trouve pas le connectique pour carte sd Je pense qu'elle n'est pas dispo sur cette Carte mere. Mais si vous trouver dite moi

Et enfin j'ai cru comprendre que niveau connectique des ventilateur de mon pc ce n'était pas le même que ma Cm Donc pouvais vous m'aider a trouver un adaptateur

Voici ma carte mere :

A voir également:

Jusb4
Pile carte mere - Guide
Carte d'identité - Accueil - Services publics
Branchement chromecast - Guide
Mettre des points sur une carte - Guide
Changer carte graphique - Guide

6 réponses

Réponse 1 / 6

Judge_DT Messages postés 29395 Date d'inscription vendredi 5 février 2010 Statut Modérateur Dernière intervention 23 octobre 2021 9 654
Modifié par Judge_DT le 13/01/2017 à 16:17

Salut,

Avec la carte mère, tu as un manuel détaillé, expliquant chacun des connecteurs sur la carte mère et sont emplacement, tu peux t'y référencer pour trouver où connecter le port USB3.0, il se nomme "JUSB4" ;-)

Le second connecteur est un connecteur USB "simple" pour du 2.0/1.0, il se connecte sur l'un des port "JUSB" allant de 1 à 3.

Pour le card-reader, il a l'air d'être un simple connecteur USB classique, mais je n'ai pas vu la tête des broches, mais ça ressemble fortement à un simple connecteur USB. Tu peux donc le connecter sur un port "JUSB" allant de 1 à 3 sur ta carte mère.

Si tu n'as pas le manuel il est disponible ici : http://download.msi.com/archive/mnu_exe/M7752v1.2_EURO.zip

Sur la photo, le port "USB3.0" est présent, à droite de la carte à côté des connecteurs SATA, avec un cache de couleur bleu et il porte l'appellation "JUSB4" ;-)

Pour les connecteurs ventilateurs il n'existe que 2 types de connecteurs (hors les propriétaires), c'est le Molex ou le 3/4 pins, en l'occurrence, le tiens est en 3 pins si je vois bien, parce que le flash et l'angle de vue empêche une bonne visibilité, mais encore une fois : tout est indiqué dans le manuel.
~ Savoir écouter, c'est posséder, outre le sien, le cerveau des autres... disait Léonard de Vinci.

Scary95 Messages postés 127 Date d'inscription mercredi 17 juin 2015 Statut Membre Dernière intervention 4 décembre 2017 2
13 janv. 2017 à 16:23

D'accord Je comprend mieux maintenant mais toujours le meme soucis pour l'usb 3.0 apres beaucoup d'essaie la grosse connectique ne rentre dans la connectique bleu de ma carte mère

Judge_DT Messages postés 29395 Date d'inscription vendredi 5 février 2010 Statut Modérateur Dernière intervention 23 octobre 2021 9 654 > Scary95 Messages postés 127 Date d'inscription mercredi 17 juin 2015 Statut Membre Dernière intervention 4 décembre 2017
Modifié par Judge_DT le 13/01/2017 à 16:26

Peux-tu me faire une photo de ton connecteur "bleu" ? et éventuellement, une photo avec le connecteur USB3.0 présenté en face, que je vois les deux connecteurs, car ce n'est pas "normal" que ça ne rentre pas. Sauf si tu le mets dans le mauvais sens et que le détrompeur bloque l'entrée, puisque il y a un sens pour connecter le câble. ;-)

Scary95 Messages postés 127 Date d'inscription mercredi 17 juin 2015 Statut Membre Dernière intervention 4 décembre 2017 2
13 janv. 2017 à 16:27

En faisant la photo du connecteur bleu j'ai remarquer que quelque pins etait tordu je vais essayer de résoudre cela

Scary95 Messages postés 127 Date d'inscription mercredi 17 juin 2015 Statut Membre Dernière intervention 4 décembre 2017 2
13 janv. 2017 à 17:01

Sayez j'ai reussi a le brancher :)

Maintenant pouvez vous m'aider a trouver a adaptateur pour les ventillateur ?

J'ai déjà répondu les ventilateurs !

Donne la référence du boîtier ou des ventilateurs, on verra si particularité il y a.

Réponse 2 / 6

Sergio39 Messages postés 5107 Date d'inscription samedi 29 mars 2008 Statut Contributeur Dernière intervention 24 avril 2017 2 459
13 janv. 2017 à 16:14

Pas de quoi. à tout à l'heure

Réponse 3 / 6

Sergio39 Messages postés 5107 Date d'inscription samedi 29 mars 2008 Statut Contributeur Dernière intervention 24 avril 2017 2 459
13 janv. 2017 à 17:16

Voilà, je t'ai fait un petit topo en image.
Je pense que Judge comprendra comme c'est la premiére fois que tu montes un PC
http://www.noelshack.com/2017-02-1484324033-carte-mere-msi-z77a-g45-thunderbolt.jpg
http://www.noelshack.com/2017-02-1484324026-lecteur-carte.jpg
http://www.noelshack.com/2017-02-1484324029-question-1.jpg
http://www.noelshack.com/2017-02-1484324029-question-2-usb.jpg
http://www.noelshack.com/2017-02-1484324076-ventilo-3-broches.jpg
http://www.noelshack.com/2017-02-1484324076-ventilo-proc.jpg

Scary95 Messages postés 127 Date d'inscription mercredi 17 juin 2015 Statut Membre Dernière intervention 4 décembre 2017 2
13 janv. 2017 à 17:21

D accord merci beaucoup j'ai pu résoudre mes soucis j'ai une dernière questions ou met on le Hd audio ?

Réponse 4 / 6

Sergio39 Messages postés 5107 Date d'inscription samedi 29 mars 2008 Statut Contributeur Dernière intervention 24 avril 2017 2 459
13 janv. 2017 à 17:22

Excuse moi, mais il n'y a que 2 broches sur la prise ventilo .. dans ce cas, tu as raison, il faut un adaptateur !

Scary95 Messages postés 127 Date d'inscription mercredi 17 juin 2015 Statut Membre Dernière intervention 4 décembre 2017 2
13 janv. 2017 à 17:23

Ah d'accord merci J'ai eu peur d'avoir perdu un pins :) Merci Pour ton aide

Judge_DT Messages postés 29395 Date d'inscription vendredi 5 février 2010 Statut Modérateur Dernière intervention 23 octobre 2021 9 654
Modifié par Judge_DT le 13/01/2017 à 17:35

Sauf que en général si il s'agit de ventilos déjà présent dans le boîtier, un adaptateur doit être fournit ou une carte de liaison pour les ventilateurs doit être présente dans le boîtier.

Pour ça que il est nécessaire d'avoir la référence du boîtier !

Pour le HD Audio il vas à l'emplacement des connecteurs audio, tu dois avoir un connecteur nommé HD Audio ou JAUD sur la carte.

Scary95 Messages postés 127 Date d'inscription mercredi 17 juin 2015 Statut Membre Dernière intervention 4 décembre 2017 2
13 janv. 2017 à 17:44

Aucun adaptateur fourni :/

Cette adaptateur est bon pour mon utilisation ? https://shop.hardware.fr/fiche/AR201407100191.html?gclid=CjwKEAiAkuLDBRCRguCgvITww0YSJAAHrpf-VKwbWZBuMBdAfAewNZDYkAoHO3E_i_rg8OK-9Ted-xoC5uTw_wcB

Avant de vouloir un adaptateur donne les références.

Si ça tombe tu as un connecteur intégré dans le boîtier pour ça ou autre. Donc il faudrait les références.

Scary95 Messages postés 127 Date d'inscription mercredi 17 juin 2015 Statut Membre Dernière intervention 4 décembre 2017 2
13 janv. 2017 à 18:01

C'est un ventillateur fait par le constructeur voici ce qu'il y a ecrit :

http://www.noelshack.com/2017-02-1484326899-p-20170113-175703.jpg

Vous n’avez pas trouvé la réponse que vous recherchez ?

Posez votre question

Réponse 5 / 6

Sergio39 Messages postés 5107 Date d'inscription samedi 29 mars 2008 Statut Contributeur Dernière intervention 24 avril 2017 2 459
13 janv. 2017 à 17:28

pour l'audio
http://www.noelshack.com/2017-02-1484324865-audio.jpg

Scary95 Messages postés 127 Date d'inscription mercredi 17 juin 2015 Statut Membre Dernière intervention 4 décembre 2017 2
13 janv. 2017 à 17:30

Merci Beaucoup

Réponse 6 / 6

Sergio39 Messages postés 5107 Date d'inscription samedi 29 mars 2008 Statut Contributeur Dernière intervention 24 avril 2017 2 459
13 janv. 2017 à 16:11

Bonjour,
ok, je vais m'occuper de toi. Patiente un peu le temps que je réunisse les infos nécessaires.
A tout à l'heure ..ok ?

Scary95 Messages postés 127 Date d'inscription mercredi 17 juin 2015 Statut Membre Dernière intervention 4 décembre 2017 2
13 janv. 2017 à 16:12

D'accord merci beaucoup :)
