*Sélecteur de vitesse bloqué. Thorens Comment le débloquer ?
Résoluextempor Messages postés 1957 Date d'inscription mardi 12 août 2008 Statut Membre Dernière intervention 21 janvier 2024 - 18 nov. 2023 à 12:00
- *Sélecteur de vitesse bloqué. Thorens Comment le débloquer ?
- Uptobox bloqué - Guide
- Vitesse processeur - Guide
- Comment débloquer un téléphone - Guide
- Comment savoir si on est bloqué sur messenger - Guide
- Débloquer carte sim sans code puk - Guide
10 réponses
11 nov. 2023 à 13:05
Modifié le 11 nov. 2023 à 14:02
Bonjour,
Un peu de dégrippant, lubrifiant au niveau des axes de rotation ne peut nuire...
Pour des données un peu plus techniques voir le service manual :
https://elektrotanya.com/thorens_td124i_ii.pdf/download.html#dl
11 nov. 2023 à 17:42
Bonsoir balladur13

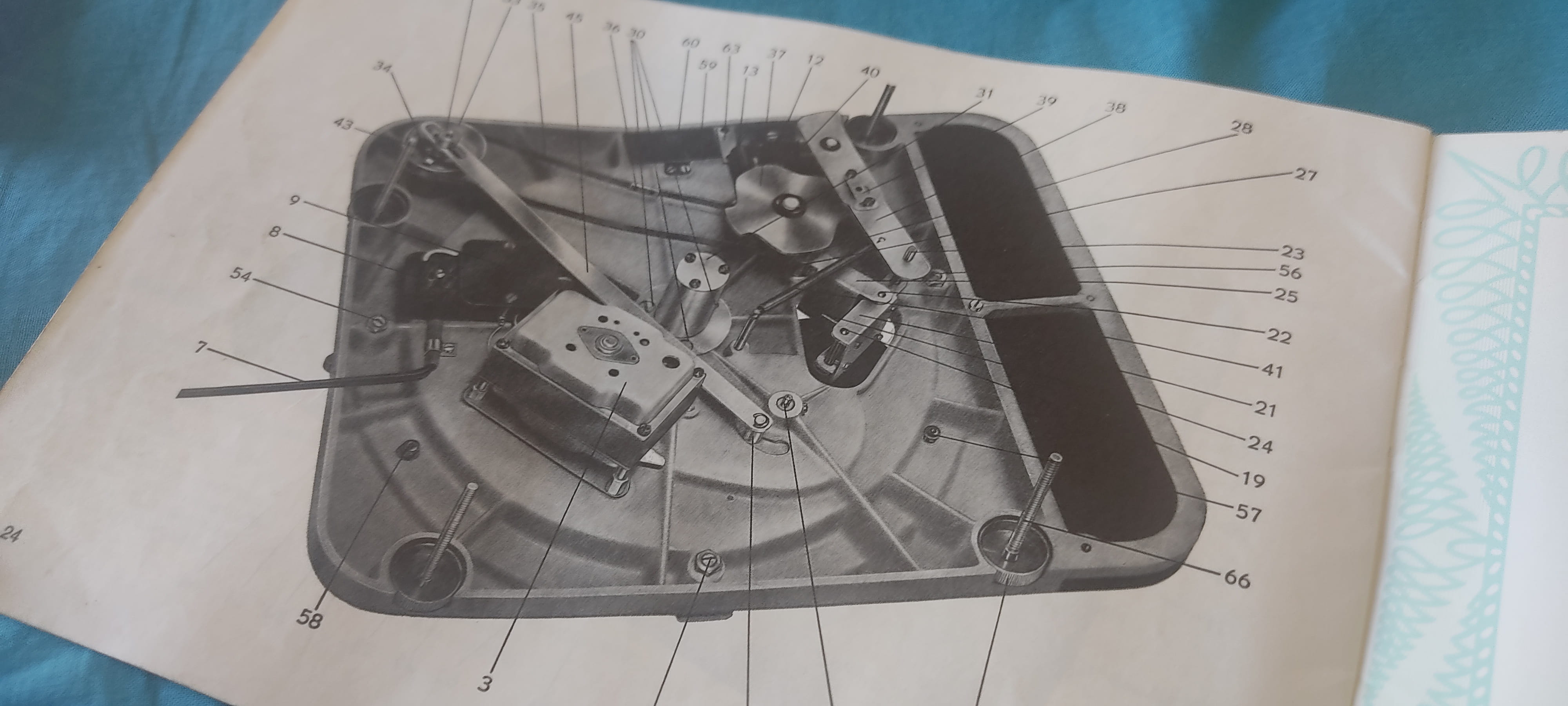

En regardant le shema vous pouvez me dire
En regardant le shema que j'ai mis sur mon annonce sous quel numéro se trouvent les axes tournant ?
Merci
11 nov. 2023 à 18:01
c'est sous le plateau qu'il faut, déjà, regarder...
le plateau apparemment est entrainé par friction ne pas mettre du gras la dessus
de plus il y a une courroie après 15 ans est-elle encore en état ?
Voir http://vintage-audio-heritage.fr/viewtopic.php?t=478
Vous n’avez pas trouvé la réponse que vous recherchez ?
Posez votre question12 nov. 2023 à 13:48
Bonjour
La a l'air d'être en bon état.
12 nov. 2023 à 14:12
Reste donc à trouver ou ça "coinche"... comme dirait un joueur de belote stratégique.
12 nov. 2023 à 14:31
Bonjour biman,
je rajoute une vidéo concernant une restauration de la platine Thorens TD-124 :
https://www.youtube.com/watch?v=T3d8oyXTg_A
.
pour commencer il est possible de dévisser le sélecteur des 4 vitesses ,de retirer le bouton et de mettre une ou 2 gouttes de W40 pour dégripper cet axe .
Ensuite tu remontes le sélecteur et tu vérifies si ça se décoince.
.
Si c'est toujours impossible ,faut passer en dessous comme le dit baladur13, que je salue ,et lubrifier toute la tringlerie et différentes pièces en mouvement sans toucher à la courroie et au galet en caoutchouc.
.
Démontage du sélecteur à 2:07 sur la vidéo:
https://youtu.be/T3d8oyXTg_A?t=127
Bon courage
14 nov. 2023 à 13:30
Bonjour
Merci pour la vidéo. Le sélecteur il ne montre pas bien dans la vidéo comment il le démonte, je sais qu'il y a 2 vis sur les côtés, mais le variateur de vitesse qui se trouve sur le sélecteur comment on l'enlève ?
Merci
14 nov. 2023 à 17:54
Salut,
.
si le sélecteur bouge un peu quand tu le manipules ,en principe il n'est pas coincé.
.
Concernant le variateur ,c'est un bloc de poulies de différents diamètres (4 exactement) ,qui monte ou descend pour ajuster la vitesse .
et ce système dépend de la tringlerie du dessus ou dessous ,ensuite la rotation du plateau se fait par le galet caoutchouté .
https://youtu.be/Ufx_43Jythk?t=110
.
La vidéo complète ici :
https://www.youtube.com/watch?v=Ufx_43Jythk
Cette poulie est entrainée par une courroie reliée au moteur .
A+
15 nov. 2023 à 03:32
bonjour
Merci
Voici des photos
.
bonjour
j'aimerais chercher la panne avec un multimetre et le faire demarrer par ou commencer ?
En plus y a pas d electronique ou tres peu
merci
15 nov. 2023 à 18:56
Salut ,
.
pas question de faire des tests avec un multimètre quand l'appareil est sous tension !!

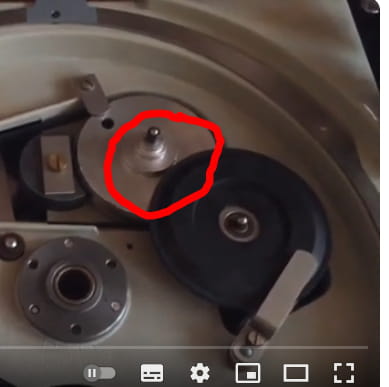

Tu vérifies ,à la main , si la poulie du moteur n'est pas bloquée quand tu déplaces le bras de la cellule ?
voir un extrait de ta photo :
16 nov. 2023 à 05:18
Bonjour
La poulie du moteur ne bouge pas quand je déplace le bras. Mais je peux faire tourner la poulie du moteur a la main..
Le sélecteur est bien bloqué
17 nov. 2023 à 14:59
Tu vas devoir passer sous la platine pour vérifier si la tringle n'est pas tordue :
Voir photo:
17 nov. 2023 à 18:45
Bonjour

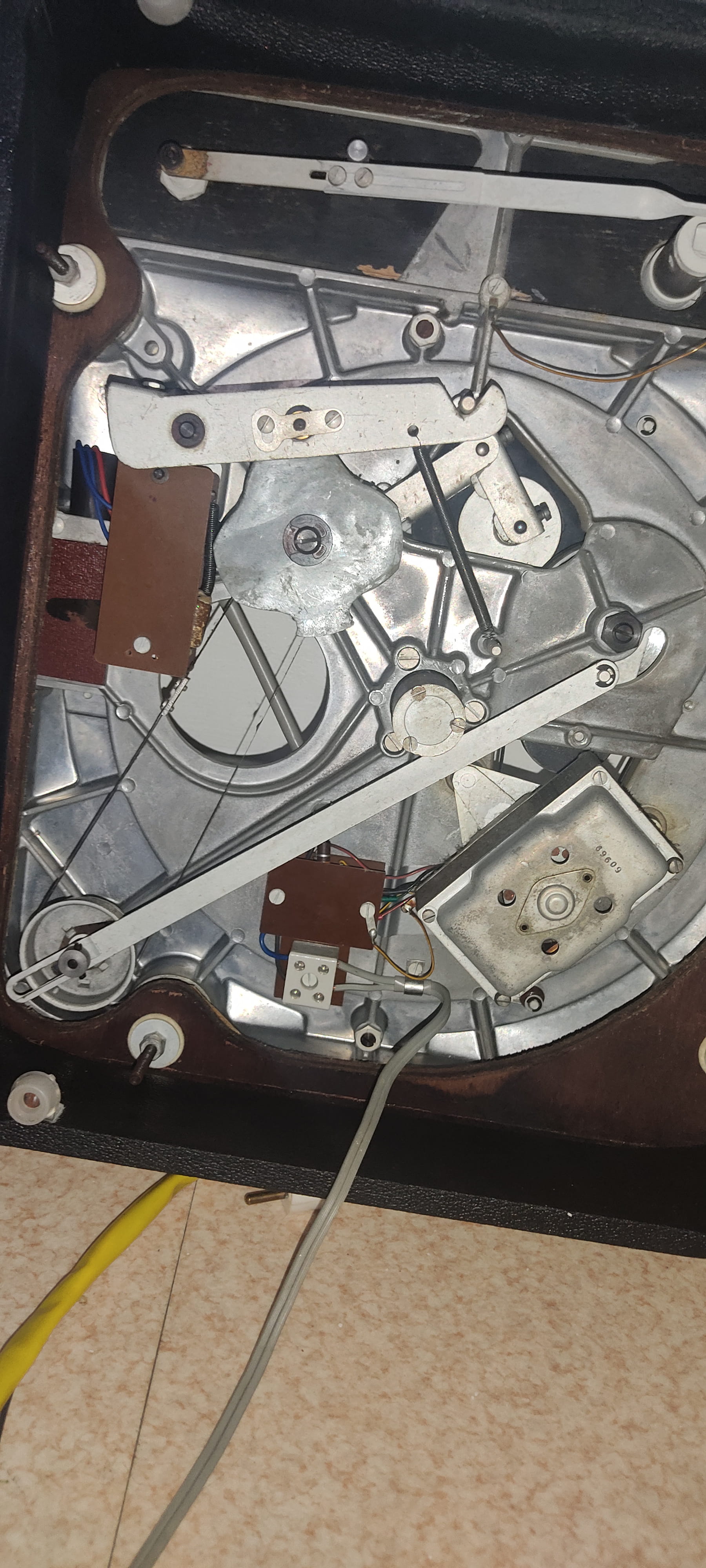

Voici photos de la tringle
Modifié le 17 nov. 2023 à 21:01
La tringle peut bouger ?
C'est elle qui doit faire bouger le plateau (caoutchouté ?) qui est de l'autre coté. Plateau qui vient se positionner sur le plateau à plusieurs étages pour changer la vitesse.
Ces plateaux tournent à la main ?
18 nov. 2023 à 10:29
Bonjour
Oui les plateaux tournent.
18 nov. 2023 à 10:29
Les 2 plateaux tournent
18 nov. 2023 à 10:41
et la tringle ? À mon avis, c'est elle qui vient faire bouger le plateau caoutchouté..
18 nov. 2023 à 12:00

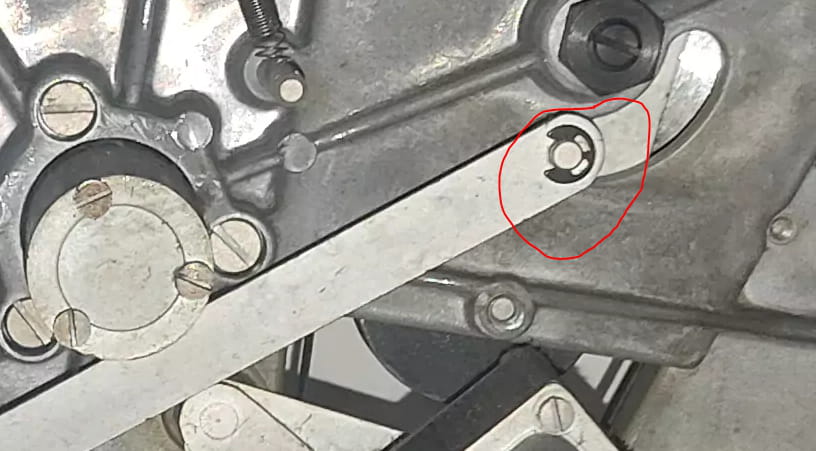

La tringle, on peut la désolidariser en retirant le circlips avec un petit tournevis .

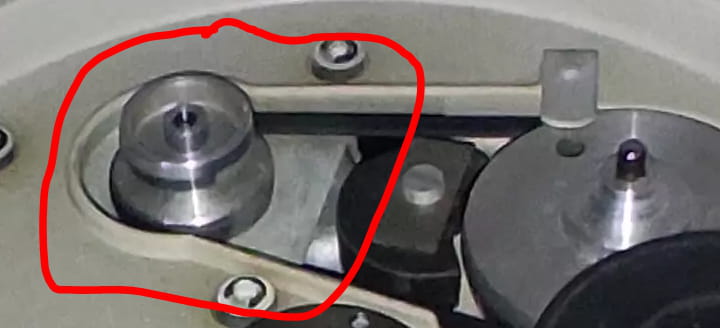

Cela permet de vérifier si le sélecteur est bloqué ou la poulie à 4 étages(voir photo <12>).
Cette poulie doit monter ou descendre suivant la vitesse de rotation désirée .
Ne pas perdre ou casser le circlips...
