Support tv placo
Fermé
Vince
-
11 oct. 2021 à 12:39
glandu Messages postés 25202 Date d'inscription mardi 29 décembre 2009 Statut Contributeur Dernière intervention 24 avril 2024 - 15 nov. 2021 à 15:04
glandu Messages postés 25202 Date d'inscription mardi 29 décembre 2009 Statut Contributeur Dernière intervention 24 avril 2024 - 15 nov. 2021 à 15:04
A voir également:
- Résistance arrachement placo ba13
- Code couleur résistance - Télécharger - Vie quotidienne
- Resistor Colour Code Solver - Télécharger - Utilitaires
- Logiciel calcul placo gratuit - Télécharger - Architecture & Déco
- Calcul d'intérêt avec Numbers - Forum MacOS
- Fixer tv lourdes sur placo avec bras articulé - Forum TV & Vidéo
11 réponses
brucine
Messages postés
14320
Date d'inscription
lundi 22 février 2021
Statut
Membre
Dernière intervention
26 avril 2024
1 813
11 oct. 2021 à 12:54
11 oct. 2021 à 12:54
Bonjour,
Sujet analogue avec solutions proposées (de mémoire armer le mur) ici si ça t'inspire:
https://forums.commentcamarche.net/forum/affich-37311444-fixation-tv-55-pouces-sur-placo
Sujet analogue avec solutions proposées (de mémoire armer le mur) ici si ça t'inspire:
https://forums.commentcamarche.net/forum/affich-37311444-fixation-tv-55-pouces-sur-placo
glandu
Messages postés
25202
Date d'inscription
mardi 29 décembre 2009
Statut
Contributeur
Dernière intervention
24 avril 2024
2 933
Modifié le 11 oct. 2021 à 14:07
Modifié le 11 oct. 2021 à 14:07

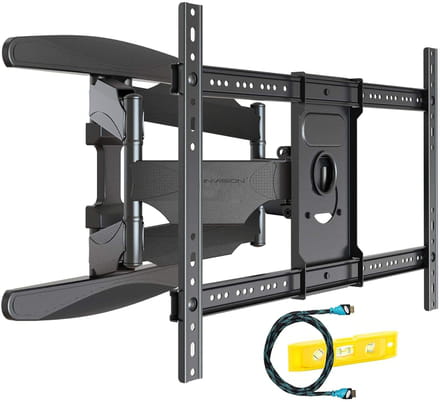

Bonjour un bras télescopique augmente par effet de levier le poids de votre télé une fixation par "molly" obligerait à multiplier les points d'encrage pour répartir la force à l'arrachement de faire un calcul scientifique pour établir la répartition et le nombre je ne me risquerai pas de vous donnez un ordre d'idée il y a aura toujours une part de risque
vous pouvez imaginez un support mixte qui équilibre les risques d'arrachement avec une base en L ,angle droit au sol
efficace mais peu esthétique comme un un support constitué de 1 ou 2 grandes équerres bois ou métal hauteur 1m50,2m le pied au sol avançant vers l'intérieur de la pièce :40cm
renforcer bien sur l'angle par une équerre métallique
on peut imaginer une équerre métallique avec la même rigidité au niveau de l'angle
le but vous l'avez compris c'est de transmettre la force d'arrachement à une force de compression au sol
vous aurez bien sur ensuite le choix de choisir le bon support orientable à fixer sur ce bâti
vous pouvez imaginez un support mixte qui équilibre les risques d'arrachement avec une base en L ,angle droit au sol
efficace mais peu esthétique comme un un support constitué de 1 ou 2 grandes équerres bois ou métal hauteur 1m50,2m le pied au sol avançant vers l'intérieur de la pièce :40cm
renforcer bien sur l'angle par une équerre métallique
on peut imaginer une équerre métallique avec la même rigidité au niveau de l'angle
le but vous l'avez compris c'est de transmettre la force d'arrachement à une force de compression au sol
vous aurez bien sur ensuite le choix de choisir le bon support orientable à fixer sur ce bâti
tanteelise
Messages postés
28195
Date d'inscription
lundi 5 avril 2010
Statut
Contributeur
Dernière intervention
22 avril 2024
4 540
11 oct. 2021 à 14:11
11 oct. 2021 à 14:11
tanteelise
Messages postés
28195
Date d'inscription
lundi 5 avril 2010
Statut
Contributeur
Dernière intervention
22 avril 2024
4 540
11 oct. 2021 à 14:26
11 oct. 2021 à 14:26
stf_frmu
Messages postés
43686
Date d'inscription
mercredi 22 février 2012
Statut
Modérateur
Dernière intervention
25 avril 2024
93
11 oct. 2021 à 19:37
11 oct. 2021 à 19:37
Bjr
J'ai eu à résoudre un problème similaire.
J'ai acheté un pied de bar pour les cuisines aménagées.
Dans mon cas, je l'ai fixé au plafond et j'ai fixé dessus le bras télescopique.
Si votre plafond est en placo, fixé le pied au sol
J'ai eu à résoudre un problème similaire.
J'ai acheté un pied de bar pour les cuisines aménagées.
Dans mon cas, je l'ai fixé au plafond et j'ai fixé dessus le bras télescopique.
Si votre plafond est en placo, fixé le pied au sol
Vous n’avez pas trouvé la réponse que vous recherchez ?
Posez votre question
stf_jpd87
Messages postés
94779
Date d'inscription
mercredi 14 décembre 2011
Statut
Modérateur
Dernière intervention
26 avril 2024
4
12 oct. 2021 à 07:17
12 oct. 2021 à 07:17
Bonjour à tous,
Merci pour vos retours.

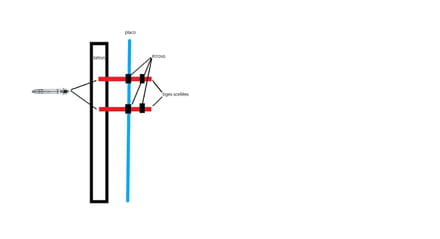

Apres réflexion suite aux messages, je pense partir la dessus
(idée de stf_jpd87 que je remercie)
ps, j'ai revu ma TV à la baisse, je passe d'une 65" à une 55" soit 19kg+7.5kg au lieu de 27kg+7.5kg à la base Sourire
La masse déportée par le bras sera moindre.
En gros, entre 4 et 6 tiges de 10mm (classe 12.9) (j'espère que ce sera suffisant) fixées dans le parking par scellement chimique.
Je pense que le risque d'arrachement est fortement réduit avec cela.
Pour le problème de cisaillement (la couche de 10cm d'isolant pose problème..).
J'espère que la résistance des tiges sera suffisante. Pour "soulager" un peu de BA13 au cas ou les tiges bougent un peu, je pense insérer un manchon sur chaque tiges (au niveau du BA13) pour augmenter la surface de contact et rendre le contact le plus lisse possible.
Pensez vous que cela sera suffisant?
car si la tv tombe, ma femme me zigouille Sourire
Merci pour vos retours.
Apres réflexion suite aux messages, je pense partir la dessus
(idée de stf_jpd87 que je remercie)
ps, j'ai revu ma TV à la baisse, je passe d'une 65" à une 55" soit 19kg+7.5kg au lieu de 27kg+7.5kg à la base Sourire
La masse déportée par le bras sera moindre.
En gros, entre 4 et 6 tiges de 10mm (classe 12.9) (j'espère que ce sera suffisant) fixées dans le parking par scellement chimique.
Je pense que le risque d'arrachement est fortement réduit avec cela.
Pour le problème de cisaillement (la couche de 10cm d'isolant pose problème..).
J'espère que la résistance des tiges sera suffisante. Pour "soulager" un peu de BA13 au cas ou les tiges bougent un peu, je pense insérer un manchon sur chaque tiges (au niveau du BA13) pour augmenter la surface de contact et rendre le contact le plus lisse possible.
Pensez vous que cela sera suffisant?
car si la tv tombe, ma femme me zigouille Sourire
glandu
Messages postés
25202
Date d'inscription
mardi 29 décembre 2009
Statut
Contributeur
Dernière intervention
24 avril 2024
2 933
Modifié le 12 nov. 2021 à 18:52
Modifié le 12 nov. 2021 à 18:52

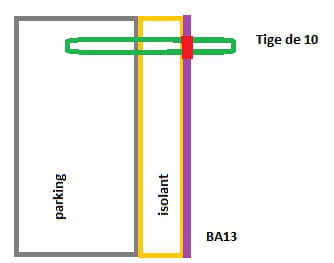

Bonjour on suis votre affaire avec fébrilité 8 kg de moins cela est important sur votre dessin la cloison est bien au contact du mur vous ne dessinez que la partie revêtement plâtre
je pourrai savoir l'épaisseur de la cloison placo ?
je pourrai savoir l'épaisseur de la cloison placo ?
Galdarhun
Messages postés
3
Date d'inscription
lundi 15 novembre 2021
Statut
Membre
Dernière intervention
15 novembre 2021
15 nov. 2021 à 10:35
15 nov. 2021 à 10:35
glandu
Messages postés
25202
Date d'inscription
mardi 29 décembre 2009
Statut
Contributeur
Dernière intervention
24 avril 2024
2 933
Modifié le 15 nov. 2021 à 13:09
Modifié le 15 nov. 2021 à 13:09
Bonjour il reste une inconnu quel genre de cloison placo si c'est placo et isolant ou isolant à part et quel type et densité d'isolant tout ça pour savoir si l'isolant est solidaire du plâtre
pourquoi ?quand vous visserez le support il faut que la cloison résiste à la compression cette résistance sera proportionnelle à la densité de l'isolant
ensuite des vis de 10 d'une longueur de 100 plus 13 auront une flexion faible sinon nulle
" les Anes changent d'avis pas les imbéciles"
pensez à mettre" résolu"à votre message si c'est le cas
pourquoi ?quand vous visserez le support il faut que la cloison résiste à la compression cette résistance sera proportionnelle à la densité de l'isolant
ensuite des vis de 10 d'une longueur de 100 plus 13 auront une flexion faible sinon nulle
" les Anes changent d'avis pas les imbéciles"
pensez à mettre" résolu"à votre message si c'est le cas
Galdarhun
Messages postés
3
Date d'inscription
lundi 15 novembre 2021
Statut
Membre
Dernière intervention
15 novembre 2021
15 nov. 2021 à 13:43
15 nov. 2021 à 13:43
Merci pour votre retour,
Si il n'y a pas de flexion c'est déjà un bonne nouvelle :)
Pour l'isolation, c'est du polystyrène. C'est donc indépendant et à mon avis pas super niveau résistance à la compression.
Si il n'y a pas de flexion c'est déjà un bonne nouvelle :)
Pour l'isolation, c'est du polystyrène. C'est donc indépendant et à mon avis pas super niveau résistance à la compression.
glandu
Messages postés
25202
Date d'inscription
mardi 29 décembre 2009
Statut
Contributeur
Dernière intervention
24 avril 2024
2 933
Modifié le 15 nov. 2021 à 14:45
Modifié le 15 nov. 2021 à 14:45
Bonjour va pour le polystyrène de bas mais quand on pose du BA 13 sur un support on met des " tacons " comme on dit 'des petits tas de colle mortier tout les 50cm et on dresse la plaque avec des pressions manuelles avec un tasseau en bois sur toute la surface donc il restera un espace entre le support et le BA 13 jusqu'à 1cm c'est la que le vissage pose un problème et déformer le ba 13
Galdarhun
Messages postés
3
Date d'inscription
lundi 15 novembre 2021
Statut
Membre
Dernière intervention
15 novembre 2021
15 nov. 2021 à 14:49
15 nov. 2021 à 14:49
sinon, en ajoutant une plaque en acier plaquée au BA13 et bloquée entre les manchon et des boulons, plus de pression sur le BA13. L'ensemble sera supporté uniquement pas les 6 tiges. C'est peut être pas plus mal.
glandu
Messages postés
25202
Date d'inscription
mardi 29 décembre 2009
Statut
Contributeur
Dernière intervention
24 avril 2024
2 933
Modifié le 15 nov. 2021 à 15:11
Modifié le 15 nov. 2021 à 15:11
Bonjour c'est juste pour vous avertir que vous ne pourrez pas compresser sans réserve le ba13 et l'isolation sans ce risque si vous mettez une entretoise légèrement inférieure à la cloison pour maintenir une pression suffisante du support TV sur la surface sans déformation visible la plaque métallique est une précaution pour répartir vos 6 points d'encrage ou bien seules 4 plaques de 20cm sur chaque branche du support pour répartir la pression
