RJ45 câblage

Jipigi -
brupala Messages postés 112601 Date d'inscription Statut Membre Dernière intervention - 30 juin 2020 à 23:36

Bonjour,
Comment raccorder des prises RJ45 à leur câble préinstallé dont les couleurs diffèrent des tutos proposé ? (sur ces câbles : une paire de fils gris/blanc ,une paire orange/jaune , une paire bleu/rose et une paire cassis/ocre ).
Merci pour vos réponses bienvenues !
JPG

Configuration: Windows / Firefox 77.0

Afficher la suite

A voir également:

Code couleur rj45
Code ascii - Guide
Code activation windows 10 - Guide
Code puk bloqué - Guide
Comment déverrouiller un téléphone quand on a oublié le code - Guide
Raccordement fiche Rj45 - Forum câblage

2 réponses

Réponse 1 / 2

brupala Messages postés 112601 Date d'inscription Statut Membre Dernière intervention 14 397

Salut,
ARF,

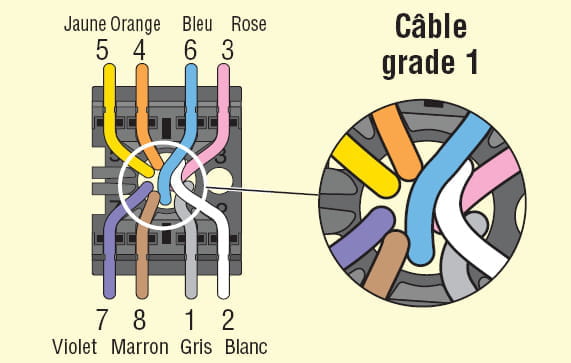

cassis/ocre on va dire que c'est la paire violet/marron, ils doivent être un peut clairs chez toi les cassis :-)
La réponse est là et sur pas mal de discussions de ce forum:

Réponse 2 / 2

Jipigi

Merci pour cette réponse vraiment rapide !
Maintenant, à l'autre extrémité des six cables désservant les six prises,quel appareil pour les réunir et se connecter à la box ??

Merci par avance !
Jipigi

brupala Messages postés 112601 Date d'inscription Statut Membre Dernière intervention 14 397

???
bah 6 cordons à la box ..
Comme la box n'a pas 6 ports, rajouter un switch, si on veut vraiment que toutes les prises soient raccordées, sinon on choisit juste celles qui sont utiles:
