Raccordement fiche Rj45

Fermé

marcanto Messages postés 33 Date d'inscription dimanche 11 mars 2007 Statut Membre Dernière intervention 11 juillet 2022 - 22 févr. 2022 à 11:48
brupala Messages postés 110816 Date d'inscription lundi 16 juillet 2001 Statut Membre Dernière intervention 18 janvier 2025 - 22 févr. 2022 à 18:15

Bonjour, J'ai dû passer un câble Ethernet (8 couleurs), dans une gaine murale et j'ai du couper une fiche RJ45 pour savoir passer le câble. Je voudrais maintenant raccorder une nouvelle fiche, de marque Kopp, au câble, mais je ne me retrouve pas dans les codes couleurs. Pouvez-vous m'aider? Je mets ci-dessous les entrée de la fiche en ma possession, à voir il y a 4 fils au-dessus et 4 au-dessous. Merci d'avance pour votre aide.

A voir également:

Code couleur rj45
Code asci - Guide
Excel cellule couleur si condition texte - Guide
Code puk bloqué - Guide
Code couleur résistance - Télécharger - Vie quotidienne
Resistor Colour Code Solver - Télécharger - Utilitaires

3 réponses

Réponse 1 / 3

T3chN0g3n Messages postés 5119 Date d'inscription samedi 16 février 2019 Statut Membre Dernière intervention 17 janvier 2025 1 141
Modifié le 22 févr. 2022 à 12:01

Bonjour,

Pour une installation domestique ont utilise en général le câblage "A" (Norme T568A). Donc il vous suffit de suivre ce code couleur : 1 vert/blanc, 2 vert, 3 orange/blanc, 4 orange, 5 bleu, 6 bleu/blanc, 7 marron, 8 marron/blanc. (Chiffres valable que pour votre image)

Cordialement.

marcanto Messages postés 33 Date d'inscription dimanche 11 mars 2007 Statut Membre Dernière intervention 11 juillet 2022
22 févr. 2022 à 15:23

Merci pour la réponse, mais j'ai lu que l'on utilisait la norme B? Quelle en sont les différences. Par ailleurs pourquoi le vert n'est pas à côté du blanc/vert. Y-a-t'il une raison? Merci pour l'info.

T3chN0g3n Messages postés 5119 Date d'inscription samedi 16 février 2019 Statut Membre Dernière intervention 17 janvier 2025 1 141 > marcanto Messages postés 33 Date d'inscription dimanche 11 mars 2007 Statut Membre Dernière intervention 11 juillet 2022
Modifié le 22 févr. 2022 à 15:37

Vous avez lu ça où ? Les paires vertes et oranges sont croisés entre les deux normes. Et où vous voyez que le vert n'est pas à côté du blanc vert ?

Aujourd'hui les équipements sont capable de s'adapter de toute façon (auto MDI/MDI-X) ...

https://fr.wikipedia.org/wiki/Medium_Dependent_Interface

marcanto Messages postés 33 Date d'inscription dimanche 11 mars 2007 Statut Membre Dernière intervention 11 juillet 2022 > T3chN0g3n Messages postés 5119 Date d'inscription samedi 16 février 2019 Statut Membre Dernière intervention 17 janvier 2025
22 févr. 2022 à 16:01

Dans mon cas (photo d'une fiche pour raccordement sertie sans pince), c'est exact car le raccordement à la borne 4, amène le signal à la ligne 6 de la fiche (j'ai vérifié avec un ohmmètre). Mais dans une fiche sertie avec pince, les couleurs sont dans l'ordre: blanc/orange, orange, blanc/vert, bleu, blanc/bleu, vert, blanc/marron, marron et donc le fil vert n'est pas près du blanc/vert. C'est pourquoi je posais la question pour savoir... Merci tout de même pour l'info. Amicalement.

Ha mais au niveaux des broches ! Effectivement ils ne sont pas "à côté". Pour le pourquoi, il faut demander à ceux qui ont définis la norme ... Peut-être une histoire de CEM ?

Réponse 2 / 3

dhyd Messages postés 751 Date d'inscription dimanche 2 mai 2021 Statut Membre Dernière intervention 8 avril 2022 77
22 févr. 2022 à 15:32

bjr
Les normes de couleur ont été faites ainsi par un collège de hauts techniciens et on ne peut pas y revenir la dessus, de toute façon, peu importe quelle couleur est à côté de l'autre, il faut respecter ce code couleur et c'est tout.

Réponse 3 / 3

brupala Messages postés 110816 Date d'inscription lundi 16 juillet 2001 Statut Membre Dernière intervention 18 janvier 2025 13 895
22 févr. 2022 à 18:15

Salut,

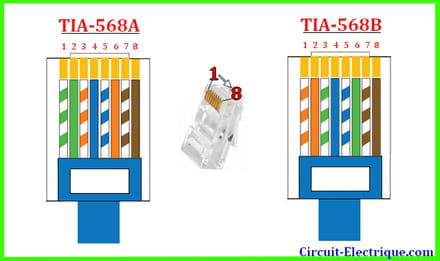

au contraire, c'est la convention eia/tia568 B qui est la plus utilisée dans les cordons présertis,
mais A ou B, ça n'a pas d'importance, les deux vont fonctionner si on a la même chose aux deux bouts, même si on est en A d'un bout et B de l'autre, ça fonctionnera si on est sur un port auto mdi/mdix, ce qui est le cas de quasiment tous les ports actuels.
par contre, tu remets bien une prise mâle au bout de ton cordon coupé ?
sur ta première photo, c'est quoi, une prise mâle de terrain ou une prise murale ?
explication..
