Interro sur carte mère d'un laptop…
Fermé
ptéranodon
Messages postés
464
Date d'inscription
dimanche 2 septembre 2007
Statut
Membre
Dernière intervention
23 janvier 2024
-
Modifié le 15 sept. 2019 à 20:25
ptéranodon Messages postés 464 Date d'inscription dimanche 2 septembre 2007 Statut Membre Dernière intervention 23 janvier 2024 - 16 sept. 2019 à 14:28
ptéranodon Messages postés 464 Date d'inscription dimanche 2 septembre 2007 Statut Membre Dernière intervention 23 janvier 2024 - 16 sept. 2019 à 14:28
A voir également:
- Interro sur carte mère d'un laptop…
- Pile carte mere - Guide
- Carte d'identité - Guide
- Connaitre sa carte mere - Guide
- Led rouge carte mere ✓ - Forum Matériel & Système
- Débloquer carte sim sans code puk - Guide
10 réponses
didmed
Messages postés
2660
Date d'inscription
dimanche 19 décembre 2004
Statut
Membre
Dernière intervention
19 avril 2024
740
16 sept. 2019 à 00:40
16 sept. 2019 à 00:40
Salut,
ce Toshiba Qosmio G 50 date de 10-11 ans avec:
1- un processeur Intel gravé en 45 nm genre Core 2 Duo mobile P8400
+ un chipset à 2 puces:
2- le GM45 (le pont nord ou Northbridge)
3- le ICH9M (le pont sud ou Southbridge)
4- la carte graphique style Nvidia GeForce 9600M GT
Ce qui fait 4 puces > à l'époque, le chipset était composé de 2 puces (Northbridge + Southbridge) mais, depuis quelques années, le chipset n'a plus qu'une seule puce.
Dans le chipset, le pont nord chauffait plus que le pont sud et donc le pont nord avait besoin d'être refroidi (comme le processeur et le circuit graphique)
>>> donc, sur les 4 puces, celle qui n'a pas de heatsink (circuit en cuivre pour évacuer la chaleur vers un radiateur) c'est le pont sud (Southbridge) à moins que des éléments aient été otés.
@ plus
ce Toshiba Qosmio G 50 date de 10-11 ans avec:
1- un processeur Intel gravé en 45 nm genre Core 2 Duo mobile P8400
+ un chipset à 2 puces:
2- le GM45 (le pont nord ou Northbridge)
3- le ICH9M (le pont sud ou Southbridge)
4- la carte graphique style Nvidia GeForce 9600M GT
Ce qui fait 4 puces > à l'époque, le chipset était composé de 2 puces (Northbridge + Southbridge) mais, depuis quelques années, le chipset n'a plus qu'une seule puce.
Dans le chipset, le pont nord chauffait plus que le pont sud et donc le pont nord avait besoin d'être refroidi (comme le processeur et le circuit graphique)
>>> donc, sur les 4 puces, celle qui n'a pas de heatsink (circuit en cuivre pour évacuer la chaleur vers un radiateur) c'est le pont sud (Southbridge) à moins que des éléments aient été otés.
@ plus
ptéranodon
Messages postés
464
Date d'inscription
dimanche 2 septembre 2007
Statut
Membre
Dernière intervention
23 janvier 2024
4
16 sept. 2019 à 01:35
16 sept. 2019 à 01:35
Un grand merci pour ta réponse super précise ;)
Puisque tu as l’air de t’y connaître sais-tu s’il est possible de démonter la carte vidéo ?
Je crois qu’elle est MXM donc "dédiée", elle devrait pouvoir l’être, non ?
Puisque tu as l’air de t’y connaître sais-tu s’il est possible de démonter la carte vidéo ?
Je crois qu’elle est MXM donc "dédiée", elle devrait pouvoir l’être, non ?
didmed
Messages postés
2660
Date d'inscription
dimanche 19 décembre 2004
Statut
Membre
Dernière intervention
19 avril 2024
740
16 sept. 2019 à 11:16
16 sept. 2019 à 11:16
Salut,
les cartes graphiques MXM (pour Mobile PCI EXpress Module) sont des cartes enfichables (comme les barrettes de RAM SoDimm sur un PC portables)
>>> "sais-tu s’il est possible de démonter la carte vidéo ?" >>> le seul moyen de le savoir, c'est de démonter les refroidisseurs caloporteurs/radiateurs du circuit graphique la carte-mère et vérifier si cette carte vidéo est enfichable (car honnêtement, j'en sais rien)
@ plus
les cartes graphiques MXM (pour Mobile PCI EXpress Module) sont des cartes enfichables (comme les barrettes de RAM SoDimm sur un PC portables)
>>> "sais-tu s’il est possible de démonter la carte vidéo ?" >>> le seul moyen de le savoir, c'est de démonter les refroidisseurs caloporteurs/radiateurs du circuit graphique la carte-mère et vérifier si cette carte vidéo est enfichable (car honnêtement, j'en sais rien)
@ plus
ptéranodon
Messages postés
464
Date d'inscription
dimanche 2 septembre 2007
Statut
Membre
Dernière intervention
23 janvier 2024
4
Modifié le 16 sept. 2019 à 12:14
Modifié le 16 sept. 2019 à 12:14
Merci ;)
Tu dis MXM > "enfichable"
Pourtant tu dis aussi "j’en sais rien"
Je ne comprends pas bien :

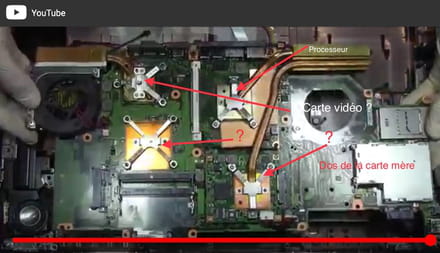

Nvidia 9600M GT
Tu dis MXM > "enfichable"
Pourtant tu dis aussi "j’en sais rien"
Je ne comprends pas bien :
Nvidia 9600M GT

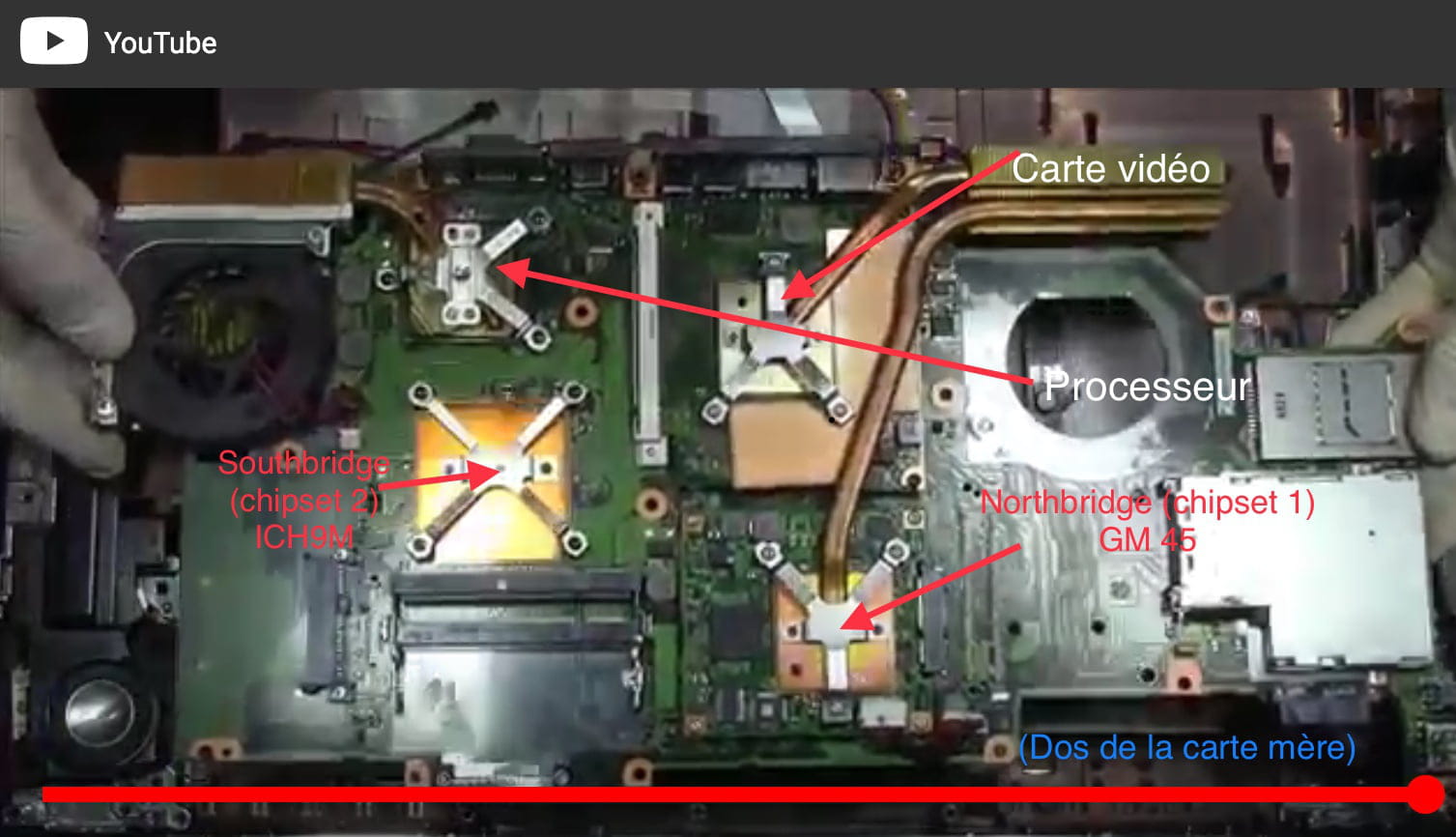

Salut,
Sur ton image de YouTube, j'aperçois deux cartes enficher (ceux de droite), la première en haut à droite que tu nomme "processeur" me parais plutôt être en réalité la carte graphique.
Sur ton image de YouTube, j'aperçois deux cartes enficher (ceux de droite), la première en haut à droite que tu nomme "processeur" me parais plutôt être en réalité la carte graphique.
Vous n’avez pas trouvé la réponse que vous recherchez ?
Posez votre question
ptéranodon
Messages postés
464
Date d'inscription
dimanche 2 septembre 2007
Statut
Membre
Dernière intervention
23 janvier 2024
4
16 sept. 2019 à 13:01
16 sept. 2019 à 13:01
Donc l’autre serait le processeur ?
ptéranodon
Messages postés
464
Date d'inscription
dimanche 2 septembre 2007
Statut
Membre
Dernière intervention
23 janvier 2024
4
16 sept. 2019 à 13:14
16 sept. 2019 à 13:14
L’autre côté, cela confirme-t-il ton impression ?
ptéranodon
Messages postés
464
Date d'inscription
dimanche 2 septembre 2007
Statut
Membre
Dernière intervention
23 janvier 2024
4
16 sept. 2019 à 13:48
16 sept. 2019 à 13:48

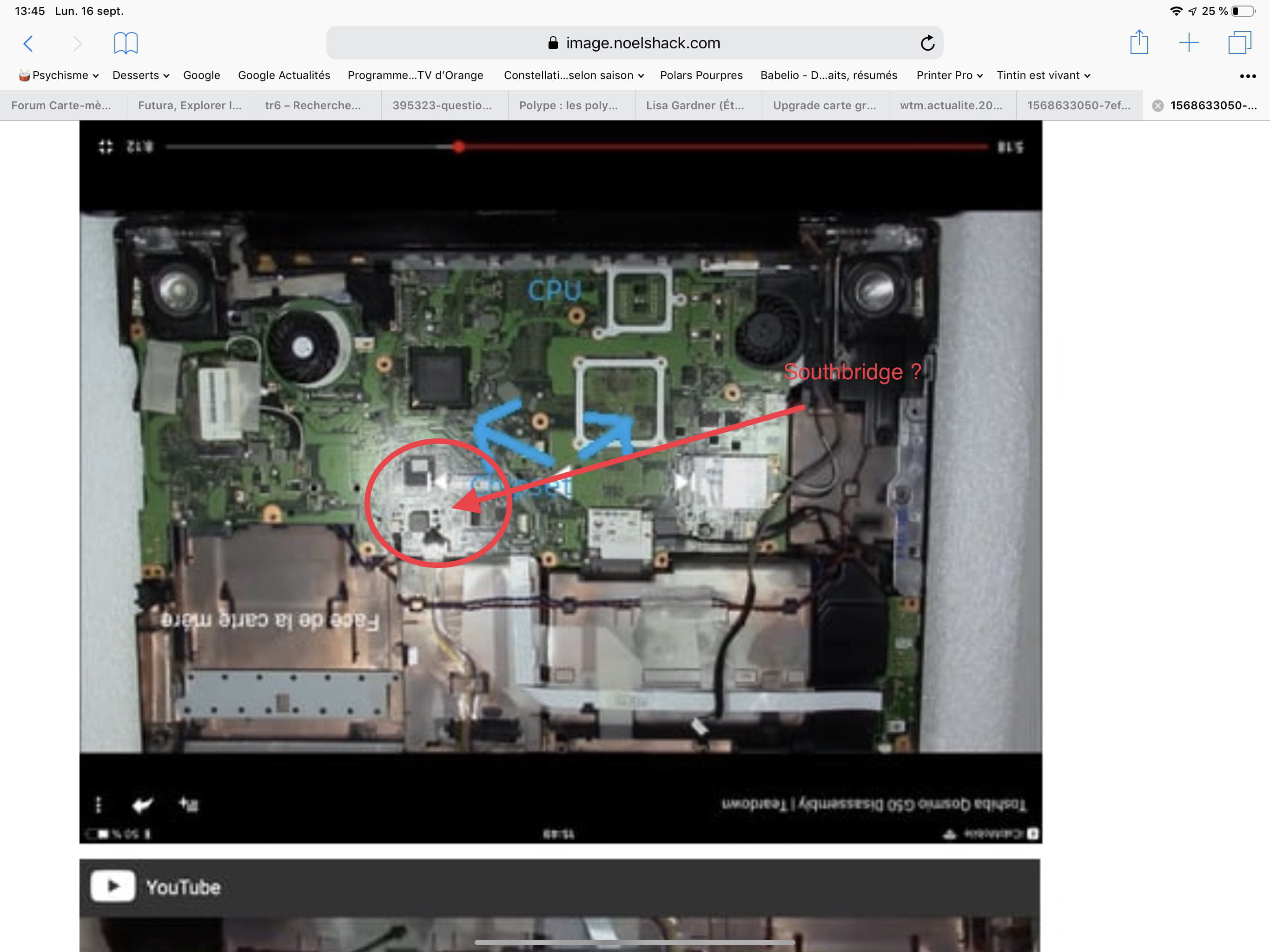

Donc le Southbridge serait quelque part par là ?
ptéranodon
Messages postés
464
Date d'inscription
dimanche 2 septembre 2007
Statut
Membre
Dernière intervention
23 janvier 2024
4
16 sept. 2019 à 14:09
16 sept. 2019 à 14:09
Pourtant…
ptéranodon
Messages postés
464
Date d'inscription
dimanche 2 septembre 2007
Statut
Membre
Dernière intervention
23 janvier 2024
4
16 sept. 2019 à 14:26
16 sept. 2019 à 14:26
(Je pensais que c’était le Northbridge car souvent trés chaud il a besoin d’un refroidissement et il y a en a un sur cette partie)
ptéranodon
Messages postés
464
Date d'inscription
dimanche 2 septembre 2007
Statut
Membre
Dernière intervention
23 janvier 2024
4
Modifié le 16 sept. 2019 à 14:28
Modifié le 16 sept. 2019 à 14:28
Ok ;) donc le Northbridge lui est serti sur la carte video ?
ptéranodon
Messages postés
464
Date d'inscription
dimanche 2 septembre 2007
Statut
Membre
Dernière intervention
23 janvier 2024
4
Modifié le 16 sept. 2019 à 14:30
Modifié le 16 sept. 2019 à 14:30
(Je pensais que c’était le Northbridge car étant souvent trés chaud il a besoin de refroidissement et il y en a un sur cette pièce (heatsink))
