Difficulté à mettre en place une connexion filaire
hybride59250
Messages postés
12
Statut
Membre
-
brupala Messages postés 115128 Date d'inscription Statut Membre Dernière intervention -
brupala Messages postés 115128 Date d'inscription Statut Membre Dernière intervention -
Bonjour à tous,
Mon domicile étant enfin éligible à la fibre (connexion ADSL de +/- 2M jusqu'alors), j'en ai profité pour changer mon FAI :
Je suis passé de Free à SFR.
Afin de réduire les connectiques et autres fils dans le salon, j'ai installé la box dans le tableau de communication dans l'entrée de mon domicile.
J'ai plusieurs pièces équipées d'une connectique RJ45 (je pense).
Le souci, c'est que je n'arrive pas à faire passer le réseau jusqu'à ces pièces.
Concernant l'installation :

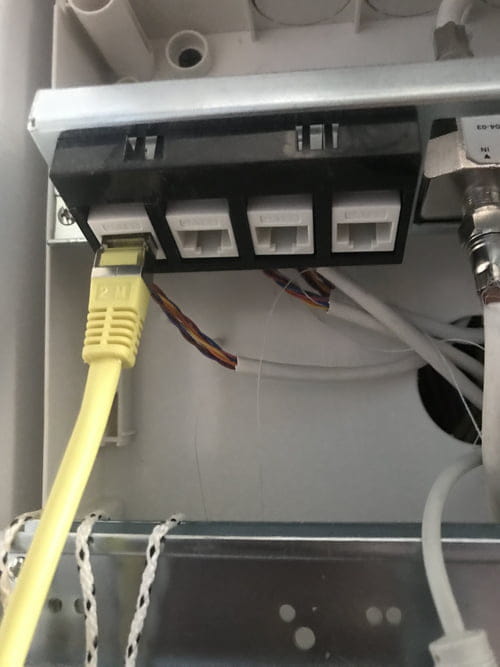

La Box :

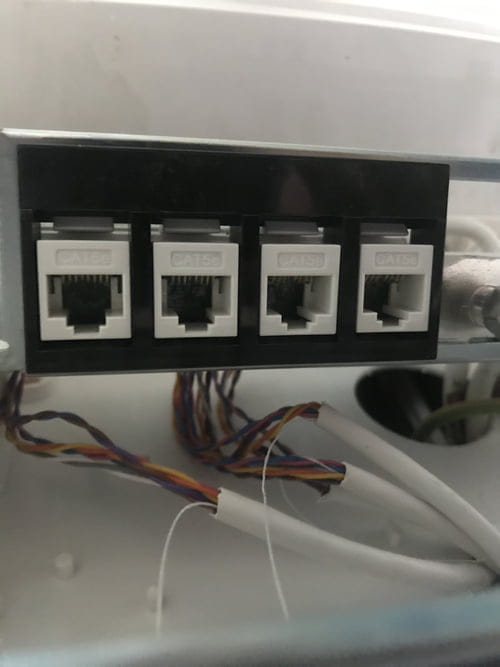

Les connectiques au niveau de l'armoire de communication :

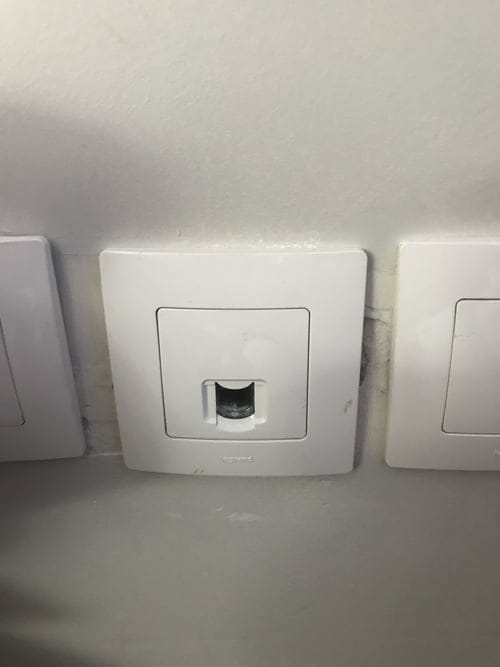

Une sortie murale :

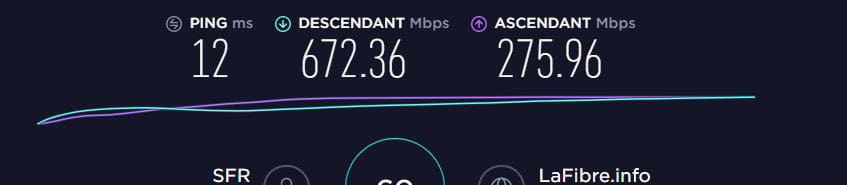

Je précise qu'en branchant directement le pc sur le RJ45 jaune connectée à la box, je reçois le débit.
L'ancienne installation était :
Box directement branché au niveau de la prise murale.
DTI branché comme ici :
Pouvez-vous m'indiquer ce que j'ai loupé svp ?
Merci beaucoup.
Mon domicile étant enfin éligible à la fibre (connexion ADSL de +/- 2M jusqu'alors), j'en ai profité pour changer mon FAI :
Je suis passé de Free à SFR.
Afin de réduire les connectiques et autres fils dans le salon, j'ai installé la box dans le tableau de communication dans l'entrée de mon domicile.
J'ai plusieurs pièces équipées d'une connectique RJ45 (je pense).
Le souci, c'est que je n'arrive pas à faire passer le réseau jusqu'à ces pièces.
Concernant l'installation :
La Box :
Les connectiques au niveau de l'armoire de communication :
Une sortie murale :
Je précise qu'en branchant directement le pc sur le RJ45 jaune connectée à la box, je reçois le débit.
L'ancienne installation était :
Box directement branché au niveau de la prise murale.
DTI branché comme ici :
Pouvez-vous m'indiquer ce que j'ai loupé svp ?
Merci beaucoup.
A voir également:
- Difficulté à mettre en place une connexion filaire
- Gmail connexion - Guide
- Connexion chromecast - Guide
- Gmail connexion autre compte - Guide
- Placer des points sur une carte - Guide
- Simulation place accor hotel arena - Forum Loisirs / Divertissements
6 réponses
Salut,
une seule fois ta question ça suffit.
je pense que ton câblage des prises murales n'est pas complet, il faudrait des photos plus précises en complément.
Sur ta dernière photo, j'ai l'impression que côté brassage toutes les paires ne sont pas connectées, il faut vérifier côté prises murales aussi.
une seule fois ta question ça suffit.
je pense que ton câblage des prises murales n'est pas complet, il faudrait des photos plus précises en complément.
Sur ta dernière photo, j'ai l'impression que côté brassage toutes les paires ne sont pas connectées, il faut vérifier côté prises murales aussi.
Salut,
Merci pour ta réponse :)
J'ai eu un petit souci technique sur le premier sujet, j'avais "erreur de paramètre" quand je voulais valider. J'ai préféré refaire un sujet pensant que le précédent n'était pas parti. Désolé
Côté prise murale, normalement ça devrait être bon car comme je le montrais sur la dernière photo, avec l'adsl, j'étais branché sur la prise murale (le DTI étant connecté comme sur la photo) et je recevais bien le net.
Non ?
Quelles types de compléments puis-je ajouter en photo ?
Merci
Merci pour ta réponse :)
J'ai eu un petit souci technique sur le premier sujet, j'avais "erreur de paramètre" quand je voulais valider. J'ai préféré refaire un sujet pensant que le précédent n'était pas parti. Désolé
Côté prise murale, normalement ça devrait être bon car comme je le montrais sur la dernière photo, avec l'adsl, j'étais branché sur la prise murale (le DTI étant connecté comme sur la photo) et je recevais bien le net.
Non ?
Quelles types de compléments puis-je ajouter en photo ?
Merci
jeannets
Messages postés
28900
Date d'inscription
Statut
Contributeur
Dernière intervention
Ambassadeur
6 006
Bonjour,
C'est très possible que les 4 paires (huit conducteurs) ne soient pas câblés avec toutes les prises... et l'internet ne passe pas entre le tableau et la pièce... Ou pas tous les conducteurs..
Avant, la BOX était dans une pièce... XYZ et c'était uniquement la ligne téléphonique qui passait dans le câble, soit deux conducteurs...
C'est bien dans la même maison..? Il n'y a pas eu de modification du câblage...??
Il existe des testers de Câblage pour vérifier ça.. https://www.cdiscount.com/informatique/composants-informatiques/testeur-de-cable-rj45-rj11-reseau-telephone/f-107130608-gen6922342079909.html?idOffre=312535001#mpos=9|mp
C'est très possible que les 4 paires (huit conducteurs) ne soient pas câblés avec toutes les prises... et l'internet ne passe pas entre le tableau et la pièce... Ou pas tous les conducteurs..
Avant, la BOX était dans une pièce... XYZ et c'était uniquement la ligne téléphonique qui passait dans le câble, soit deux conducteurs...
C'est bien dans la même maison..? Il n'y a pas eu de modification du câblage...??
Il existe des testers de Câblage pour vérifier ça.. https://www.cdiscount.com/informatique/composants-informatiques/testeur-de-cable-rj45-rj11-reseau-telephone/f-107130608-gen6922342079909.html?idOffre=312535001#mpos=9|mp

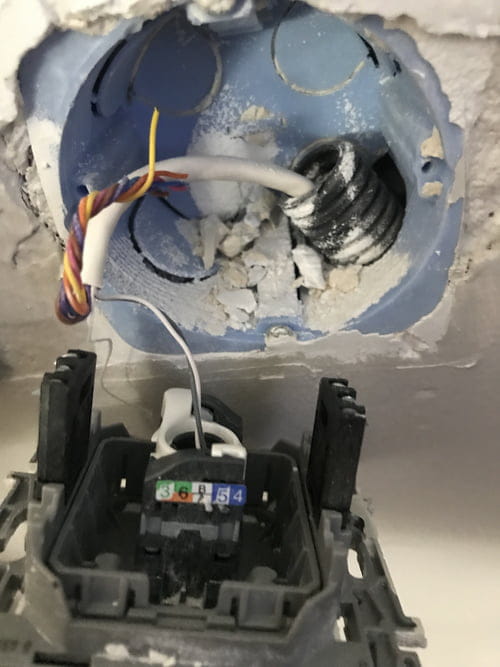

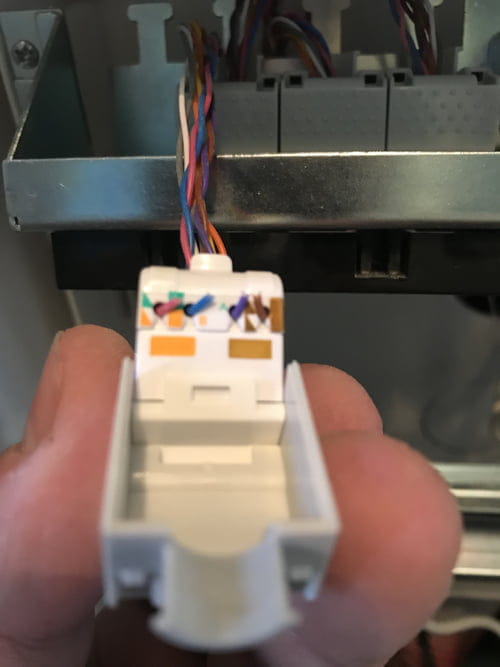

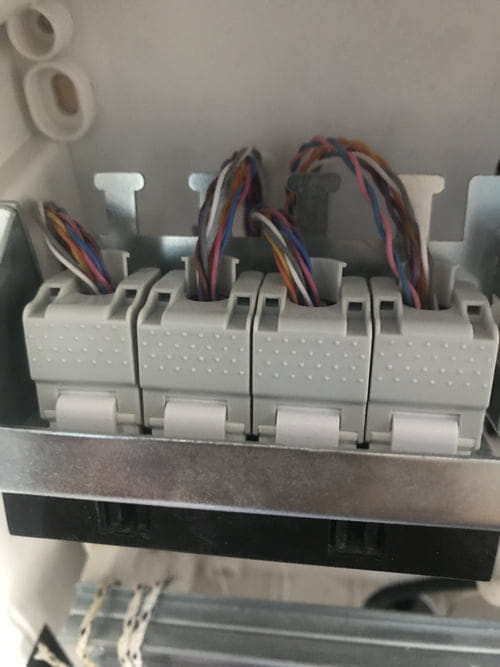

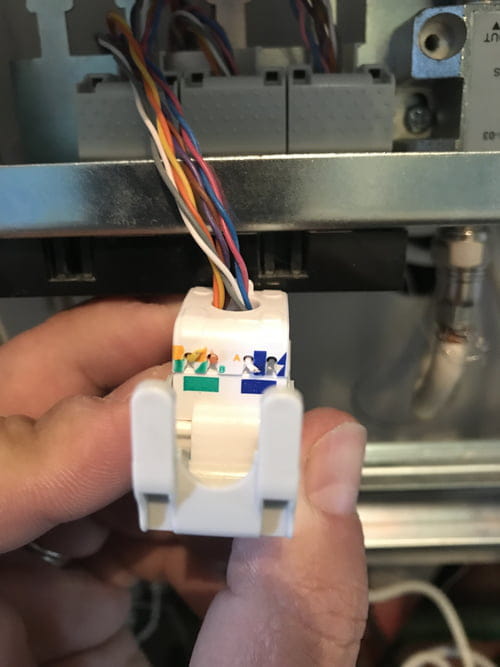

J'ai pris de nouvelles photos et il y a peut-être quelque chose...
Par contre, sur la prise murale, seulement 2 câbles connectés à la prise. Normal ?
Par contre, sur la prise murale, seulement 2 câbles connectés à la prise. Normal ?
Vous n’avez pas trouvé la réponse que vous recherchez ?
Posez votre question
Re bonjour,
Bon j'ai trouvé des tutos par contre dans le coffre de communication, ce n'est pas les mêmes repères que sur ma prise murale :
N'ayant pas de "numéro" de part et d'autres, je ne sais pas comment faire le branchement :/
Auriez-vous une idée ?
Bon j'ai trouvé des tutos par contre dans le coffre de communication, ce n'est pas les mêmes repères que sur ma prise murale :
N'ayant pas de "numéro" de part et d'autres, je ne sais pas comment faire le branchement :/
Auriez-vous une idée ?
OK,

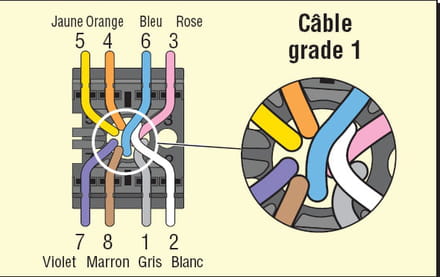

tu peux retrouver ce schéma sur pas mal de discussions, voici ce qu'on fait en principe avec ce type de câble (PTT298):
et sous une autre forme:

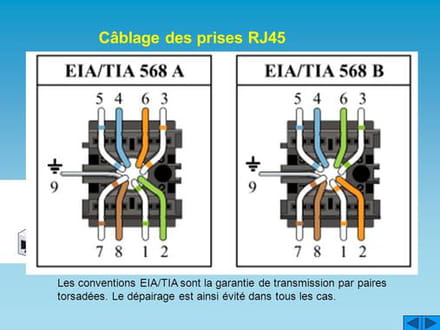

et la correspondance avec les couleurs normalisées (EIA/TIA 568):
