Branchements / boitier de communication
Yanghus91
Messages postés
5
Date d'inscription
Statut
Membre
Dernière intervention
-
Yanghus91 Messages postés 5 Date d'inscription Statut Membre Dernière intervention -
Yanghus91 Messages postés 5 Date d'inscription Statut Membre Dernière intervention -
je viens d'emménager et en voulant installer ma box au niveau du boitier de communication de mon logement j'ai constaté pas mal de choses qui pour moi ne vont pas du tout, je joins la photo.
Plusieurs problèmes se posent :
à priori le dti n'est relié à rien
seul la prise RJ45 de mon salon fonctionne alors que j'ai également besoin de celle se trouvant dans ma chambre
Pouvez vous me dire si ces branchements vous choquent et comment je devrais procéder pour avoir au moins les prises RJ45 du salon et de la chambre fonctionnelles ?
Merci par avance.
A voir également:
- Branchements / boitier de communication
- Boitier dti fibre branchement ✓ - Forum câblage
- Boîtier iptv ne s'allume plus - Forum Box et Streaming vidéo
- Boitier smart tv avis forum ✓ - Forum TV & Vidéo
- Boitier tv hdmi - Guide
- Brancher un boitier DTI pour avoir la fibre - Forum câblage
1 réponse
Salut,
oui,
ça me choque que des gens aient massacré autant de potentiel.
En effet le DTI est complètement déconnecté.
La ligne téléphonique est reliée en direct sur une (ou deux ?) prises murales via des scotchlock.
il y a deux répartiteurs téléphoniques, qui ne sont même pas utilisés.
Tu sembles avoir 6 ou 7 départs vers des prises murales, 4 ne sont pas connectés du tout en haut.
je suppose que tu es locataire, donc demande au proprio avant de t'engager dans des frais pour aménager tout ça.

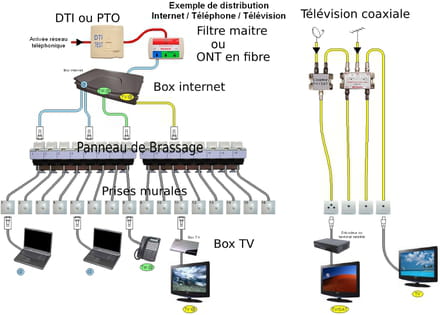

l'idée de base serait de coller ta box au coffret de communication et d'installer des RJ45 à ce coffret pour brasser du réseau ethernet derrière la box:
Tu as un rail DIn, donc tu pourrais poser des RJ45 sur des rails din pour raccorder tes câbles vers les prises murales.
Tu peux zapper la partie filtre maitre.
oui,
ça me choque que des gens aient massacré autant de potentiel.
En effet le DTI est complètement déconnecté.
La ligne téléphonique est reliée en direct sur une (ou deux ?) prises murales via des scotchlock.
il y a deux répartiteurs téléphoniques, qui ne sont même pas utilisés.
Tu sembles avoir 6 ou 7 départs vers des prises murales, 4 ne sont pas connectés du tout en haut.
je suppose que tu es locataire, donc demande au proprio avant de t'engager dans des frais pour aménager tout ça.
l'idée de base serait de coller ta box au coffret de communication et d'installer des RJ45 à ce coffret pour brasser du réseau ethernet derrière la box:
Tu as un rail DIn, donc tu pourrais poser des RJ45 sur des rails din pour raccorder tes câbles vers les prises murales.
Tu peux zapper la partie filtre maitre.
merci pour cette réponse rapide et détaillée
c'est le genre de réponse à laquelle je m'attendais mais je pensais que ce serait pire....
En effet d'après moi la ligne téléphonique est branchée en directe vers la prise du salon...
Du coup peux tu me dire à quoi servent les fils branchés sur l'un des deux répartiteurs téléphoniques ?
Peux tu me dire à quoi correspondent les deux câbles gris ?
Enfin est il utile que je reconnecte le DTI ?
J'avais effectivement brassé mon réseau de cette manière dans mon ancien logement mais le boitier avait été bien installé...
relier une de ses sorties à un câble vers les prises murales (paire blanc/gris ou jaune/orange suivant le câblage des prises murales)
si il est en panne, c'est possible, le changer.
Les deux câbles gris, on ne voit pas bien dans le plat de spaghettis, mais ils ont l'air d'aller au répartiteur téléphonique pour leur paire blanc/gris et l'autre bout à une prise murale, je suppose.
Peut être verra tu mieux comme ça.
Peux tu me dire quelle est la fonction des deux câbles gris et du câble noir ?
les deux gris ont l'air d'avoir une paire reliée au répartiteur téléphonique à droite du DTI et aussi au petit câble ivoire en bas à droite, ça pourrait être une ancienne installation téléphonique à part.
Les câbles gris ne servent à rien a priori
