Boîtier liée au switch par un RJ45 inconnu
Fermé
bouboune94
Messages postés
4
Date d'inscription
dimanche 6 novembre 2016
Statut
Membre
Dernière intervention
7 novembre 2016
-
6 nov. 2016 à 01:51
brupala Messages postés 110577 Date d'inscription lundi 16 juillet 2001 Statut Membre Dernière intervention 30 novembre 2024 - 7 nov. 2016 à 15:36
brupala Messages postés 110577 Date d'inscription lundi 16 juillet 2001 Statut Membre Dernière intervention 30 novembre 2024 - 7 nov. 2016 à 15:36
A voir également:
- Boîtier liée au switch par un RJ45 inconnu
- Appel inconnu - Guide
- Manette under control switch ne se connecte pas - Forum Jeux vidéo
- Logiciel switch - Télécharger - Conversion & Extraction
- Schéma installation rj45 maison fibre ✓ - Forum Fibre Optique
- A quoi servent les 8 fils rj45 ✓ - Forum câblage
4 réponses
brupala
Messages postés
110577
Date d'inscription
lundi 16 juillet 2001
Statut
Membre
Dernière intervention
30 novembre 2024
13 838
6 nov. 2016 à 10:04
6 nov. 2016 à 10:04
Salut,
Franchement ça ne me dit pas grand chose non plus, on dirait que ça transpose de la radio sur des paires torsadées.
Il faudrait que tu trouves la plaque constructeur dessus avec le modèle et le numéro de série ...
Franchement ça ne me dit pas grand chose non plus, on dirait que ça transpose de la radio sur des paires torsadées.
Il faudrait que tu trouves la plaque constructeur dessus avec le modèle et le numéro de série ...
yg_be
Messages postés
23361
Date d'inscription
lundi 9 juin 2008
Statut
Contributeur
Dernière intervention
29 novembre 2024
Ambassadeur
1 556
6 nov. 2016 à 12:38
6 nov. 2016 à 12:38
Comment l'appart est-il connecté à Internet? Par que fournisseur?
bouboune94
Messages postés
4
Date d'inscription
dimanche 6 novembre 2016
Statut
Membre
Dernière intervention
7 novembre 2016
6 nov. 2016 à 21:19
6 nov. 2016 à 21:19
Par la fibre avec orange
yg_be
Messages postés
23361
Date d'inscription
lundi 9 juin 2008
Statut
Contributeur
Dernière intervention
29 novembre 2024
Ambassadeur
1 556
6 nov. 2016 à 21:33
6 nov. 2016 à 21:33
Et tout fonctionne bien?
brupala
Messages postés
110577
Date d'inscription
lundi 16 juillet 2001
Statut
Membre
Dernière intervention
30 novembre 2024
13 838
Modifié par brupala le 7/11/2016 à 10:09
Modifié par brupala le 7/11/2016 à 10:09
OK, trouvé,

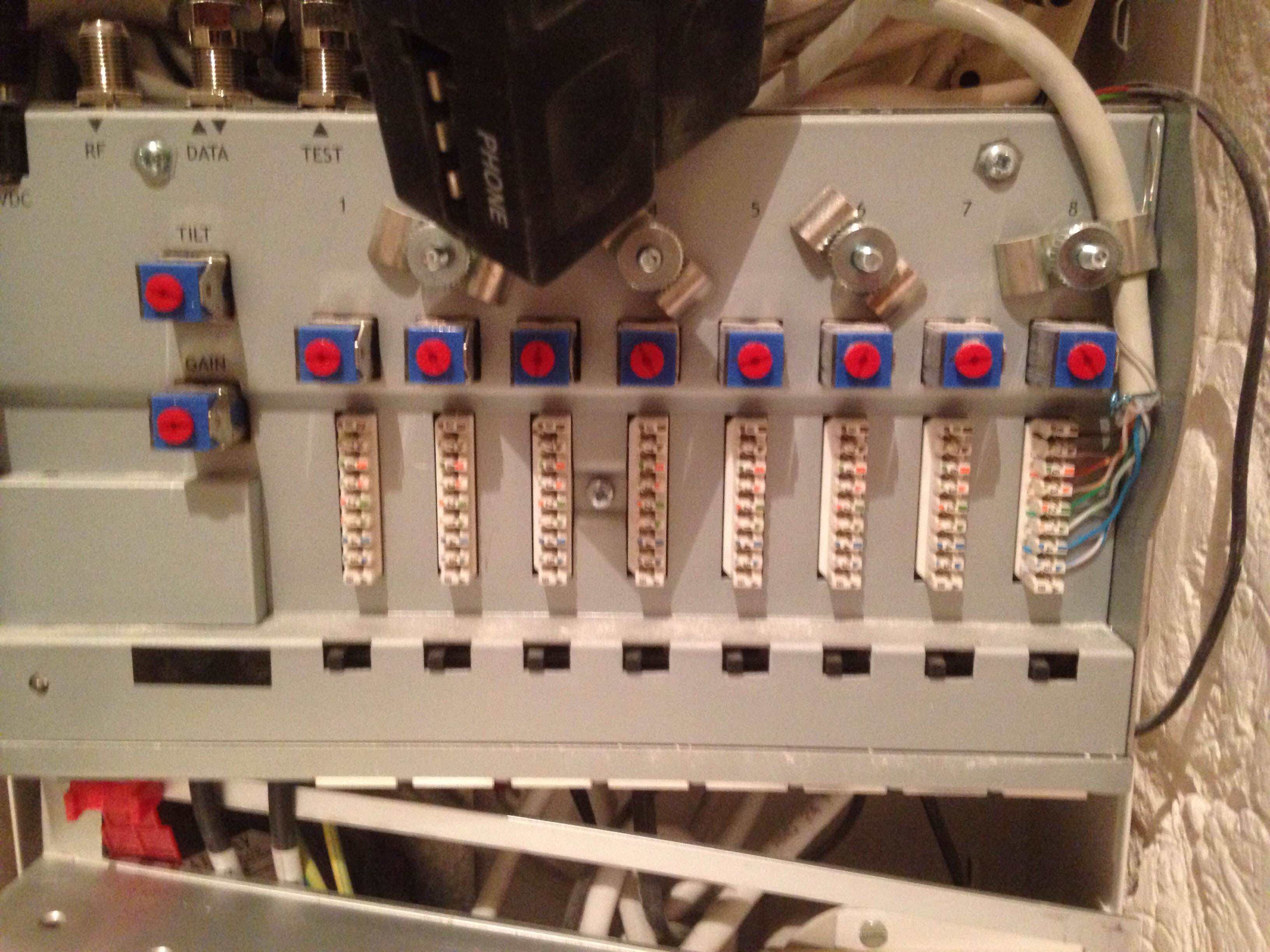

c'est un coffret de brassage VDI automatique Schneider Alvidis.
Par contre, une seule RJ45 raccordée ..., c'est peu :-(
et en câble UTP en plus, pas grade 3, double :-(
L'ensemble ne sert pas à grand chose....
résumé de l'utilisation
et ... Voili Voilou Voila !
c'est un coffret de brassage VDI automatique Schneider Alvidis.
Par contre, une seule RJ45 raccordée ..., c'est peu :-(
et en câble UTP en plus, pas grade 3, double :-(
L'ensemble ne sert pas à grand chose....
résumé de l'utilisation
et ... Voili Voilou Voila !
brupala
Messages postés
110577
Date d'inscription
lundi 16 juillet 2001
Statut
Membre
Dernière intervention
30 novembre 2024
13 838
>
Bouboune94
Modifié par brupala le 7/11/2016 à 15:39
Modifié par brupala le 7/11/2016 à 15:39
Le switch devrait être raccordé sur les prises RJ45 en bas.
on ne voit pas trop ce qui est raccordé en bas sur les photos.
Le switch est raccordé à quoi d'autre , à la box ?
il y a de la téléphonie branchée ?
on ne voit pas trop ce qui est raccordé en bas sur les photos.
Le switch est raccordé à quoi d'autre , à la box ?
il y a de la téléphonie branchée ?
Judge_DT
Messages postés
29395
Date d'inscription
vendredi 5 février 2010
Statut
Modérateur
Dernière intervention
23 octobre 2021
9 657
Modifié par Judge_DT le 7/11/2016 à 15:44
Modifié par Judge_DT le 7/11/2016 à 15:44
Par contre, une seule RJ45 raccordée ..., c'est peu :-(
En fait ça me semble logique : si j'ai bien compris la vidéo, chaque prise est câblée dans le boîtier directement... mais pour internet il faut un modem avec un rj45 qui rentre dans chaque rj45 destiné à avoir internet en entrée.
Donc, pour éviter de faire ça... un câble qui sort du Alvidis... vas vers le switch et seul l'internet est fournit. l'entrée de la box se faisant en adsl/vdsl ou via le convertisseur fibre/rj45 pour aller dans la box et sortir ensuite sur l'entrée rj45 du Alvidis.
Donc normalement :
Modem <1 RJ45> switch <1-4 RJ45 vers les entrées RJ45 de chaque câble présent dans le boitier> Alvidis <> Prises de la maison
Or ici l'installation a été faite :
Modem <1 RJ45 vers la dernière entrée du boîtier> Alvidis <1 RJ45 câblé à l'intérieur pour sortir vers un switch> Switch <> fournit les X prises de la maison en réseau
Une économie de câble.... et une simplification du câblage du coup.
En fait ça me semble logique : si j'ai bien compris la vidéo, chaque prise est câblée dans le boîtier directement... mais pour internet il faut un modem avec un rj45 qui rentre dans chaque rj45 destiné à avoir internet en entrée.
Donc, pour éviter de faire ça... un câble qui sort du Alvidis... vas vers le switch et seul l'internet est fournit. l'entrée de la box se faisant en adsl/vdsl ou via le convertisseur fibre/rj45 pour aller dans la box et sortir ensuite sur l'entrée rj45 du Alvidis.
Donc normalement :
Modem <1 RJ45> switch <1-4 RJ45 vers les entrées RJ45 de chaque câble présent dans le boitier> Alvidis <> Prises de la maison
Or ici l'installation a été faite :
Modem <1 RJ45 vers la dernière entrée du boîtier> Alvidis <1 RJ45 câblé à l'intérieur pour sortir vers un switch> Switch <> fournit les X prises de la maison en réseau
Une économie de câble.... et une simplification du câblage du coup.
Modifié par Judge_DT le 6/11/2016 à 15:49
J'ai l'impression qu'il s'agit d'un commutateur/convertisseur qui permet de faire rentrée la data en coaxial et ensuite de la faire sortir directement en RJ45...
Mais dans ce cas, il faudrait que la box reçoive sont signal en coaxial et ensuite dégage une sortie en coaxial aussi... sinon je vois pas comment ils pourraient gérer la chose.
C'était quoi l'ancien opérateur de cet appartement pour internet ? Ça pourrait donner des pistes...
6 nov. 2016 à 21:17
6 nov. 2016 à 21:26
Tu dis que il y a la fibre ? Il se trouve où le connecteur de fibre ? Dans le même coffret ou ailleurs ?
Des prises CPL ? Aucun rapport... c'est plutôt des connecteurs RJ45 dans les pièces qui proviennent du switch qui se trouve près de ton boîtier là.
Il y a une référence ou quelque chose... sur ce boîtier ?
7 nov. 2016 à 09:04
la fibre a été passer récemment c'est pour ça que je me disais que c'était surement un système qui a été laissez a l'abandon
