Allumer une lampe via Raspberry + relais

Résolu/Fermé

neinz Messages postés 49 Date d'inscription lundi 20 octobre 2014 Statut Membre Dernière intervention 20 août 2021 - Modifié par neinz le 23/07/2016 à 17:46
neinz Messages postés 49 Date d'inscription lundi 20 octobre 2014 Statut Membre Dernière intervention 20 août 2021 - 23 juil. 2016 à 21:15

Salut à tous,

J'ai essayé l'allumage d'une lampe via GPIO sur le raspberry et relais en suivant ce tuto : http://blog.idleman.fr/raspberry-pi-07-allumerteindre-une-vraie-lampe-ou-faire-de-la-domotique-pour-pas-cher/

Le problème c'est que la lampe ne s'allume pas quand je mets mon gpio sur 1 ainsi que en mode out.

Je ne penses pas que ce soit logiciel car la led INIT sur le relais s'éteint et s'allume quand j'active et désactive la gpio.

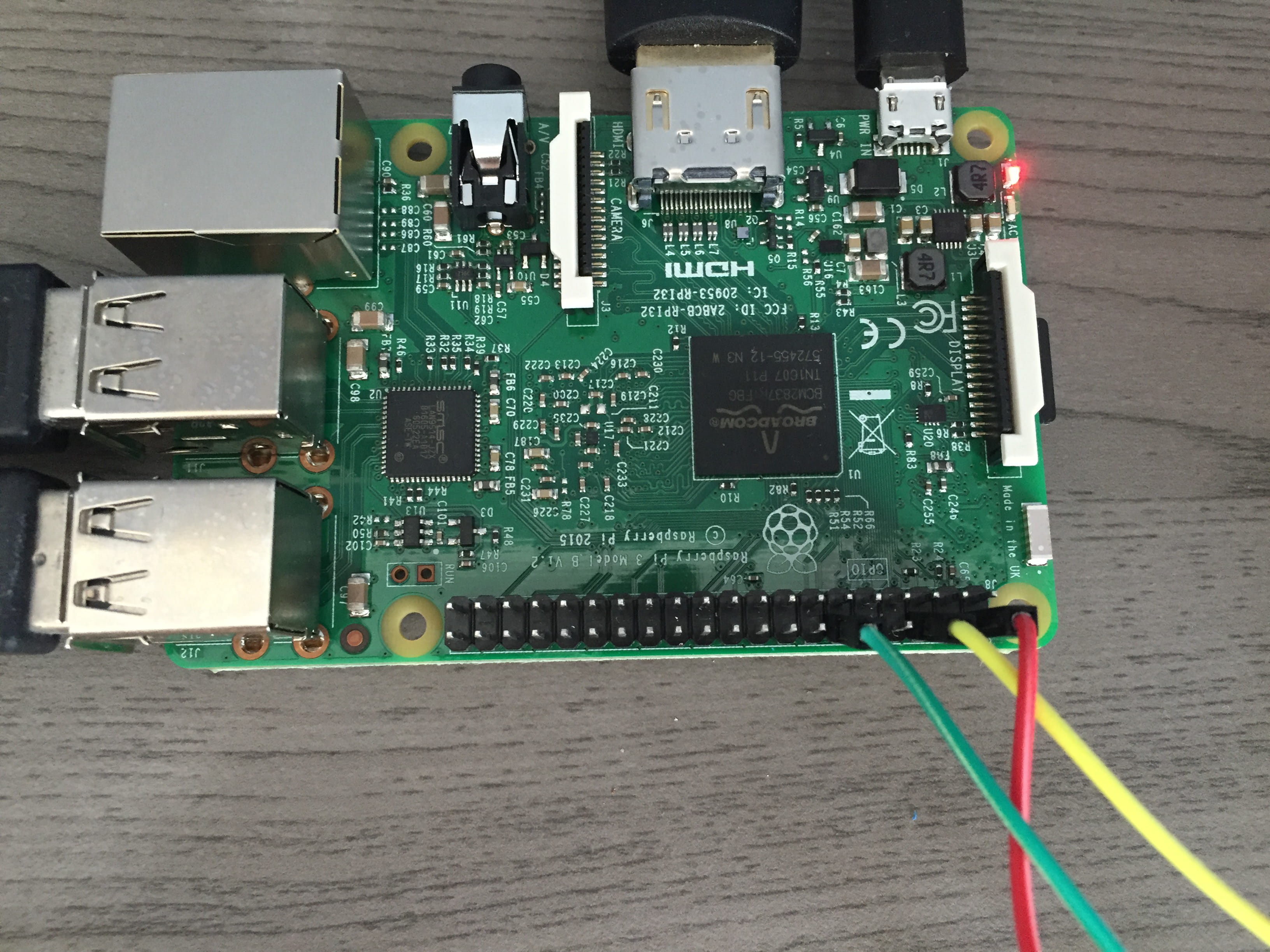

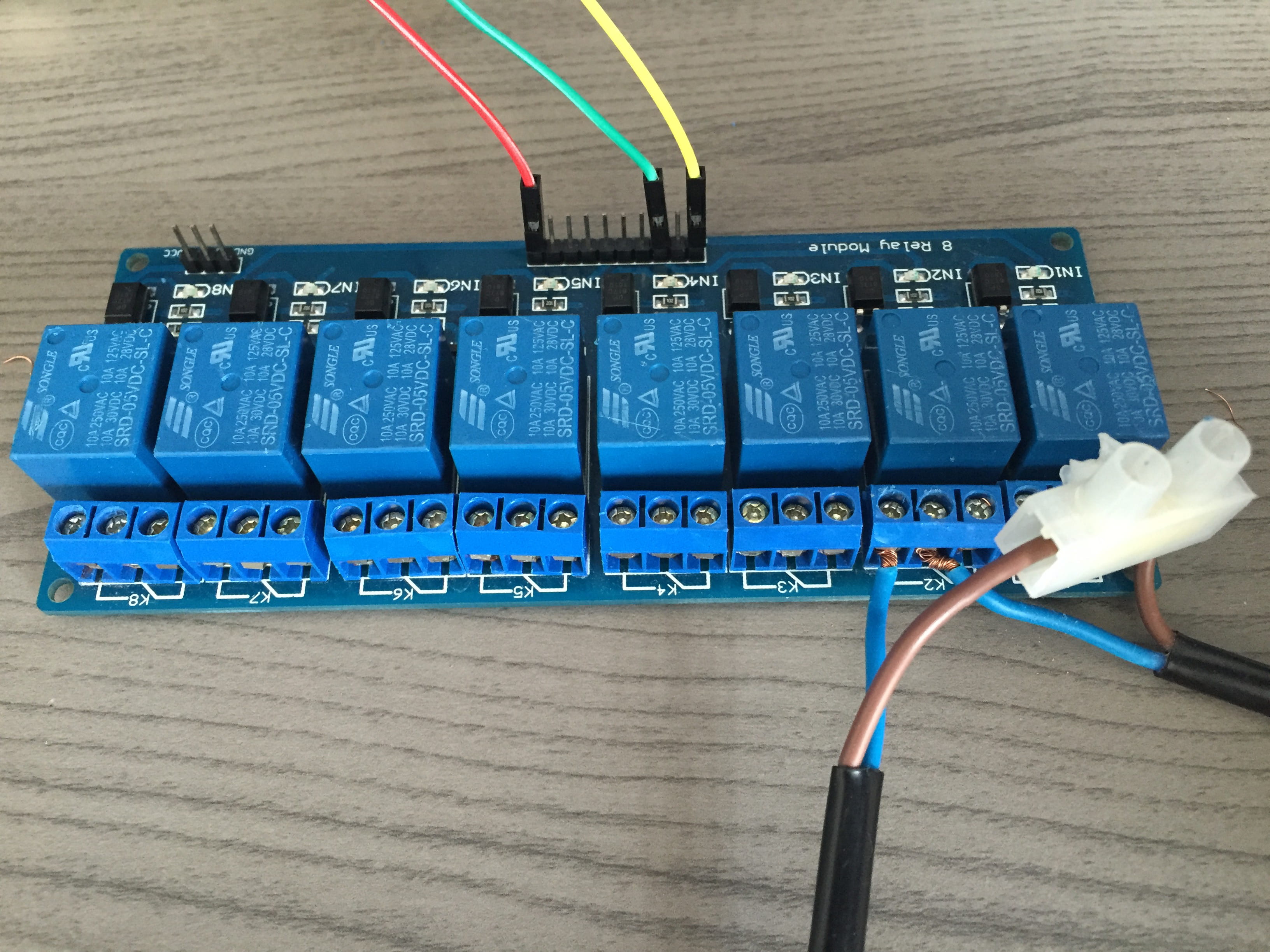

Est-ce que quelqu'un pourrait me dire s'il voit un problème physique via ces photos, merci d'avance :

A voir également:

Allumer une lampe via Raspberry + relais
Allumer pc à distance - Guide
Secouer lampe à lave ✓ - Forum Loisirs / Divertissements
Impossible d'allumer la lampe torche car la lumière est utilisée par une autre application ✓ - Forum iPhone
Agence de distribution relais colis ✓ - Forum Réseaux sociaux
Communication impossible via ssl ps4 - Forum Jeux vidéo

1 réponse

Réponse 1 / 1

phil2k Messages postés 10854 Date d'inscription lundi 28 octobre 2013 Statut Contributeur Dernière intervention 24 janvier 2023 2 326
23 juil. 2016 à 17:56

Bonjour
Je n'ai jamais expérimenté ce genre de montage.
Mais le branchement de la lampe sur le relais me parait bizarre.
Vous avez le mode d'emploi du module relais ?

Un conseil : au lieu de brancher une lampe , qui , je le crains est en 220V (j'espere que non) , utilisez un multimetre pour voir si le relais se colle.

utiliser du 220 sans etre sur à 100 % du montage , ca peut etre tres dangereux ...

neinz Messages postés 49 Date d'inscription lundi 20 octobre 2014 Statut Membre Dernière intervention 20 août 2021 1
23 juil. 2016 à 18:03

Salut, merci pour ta réponse.

Malheuresement je n'y connais pas en grand chose en éléctronique non plus.

Voici le relais que j'ai acheté mais il est sans mode d'emploi

http://www.amazon.fr/...

Après je sais que le relais supporte le 220v car quand je branche mes deux fils neutre sur la "boucle" la lampe s'allume et rien ne saute lol

Après je me suis renseigné sur plusieurs forum avant de faire un branchement comme celui-ci car je sais qu'il y a un danger.

phil2k Messages postés 10854 Date d'inscription lundi 28 octobre 2013 Statut Contributeur Dernière intervention 24 janvier 2023 2 326
23 juil. 2016 à 18:39

La doc semble etre celle ci :
https://docs.google.com/file/d/0B5-HND9HJkXWSTQtYlFTZ3VyODA/edit?pref=2&pli=1

trouvée ici :
https://www.sainsmart.com/products/8-channel-5v-relay-module

Le branchement a l'air correct
Une led doit s'allumer pour indiquer que le relais est actif.
C'est le cas ?

Et , j'ai lu quelque part qu'il faut que le niveau soit bas (0) pour coller le relais ..

neinz Messages postés 49 Date d'inscription lundi 20 octobre 2014 Statut Membre Dernière intervention 20 août 2021 1
23 juil. 2016 à 21:15

Merci pour ton aide, j'ai trouvé le soucis grace à ta doc ! J'avais oublié de mettre le jumper à gauche ! :-D Merci beaucoup ca marche !!!!!!! :D
