Epaisseur d'une CG Asus RTX 5070 Dual et slots PCI

Salut,

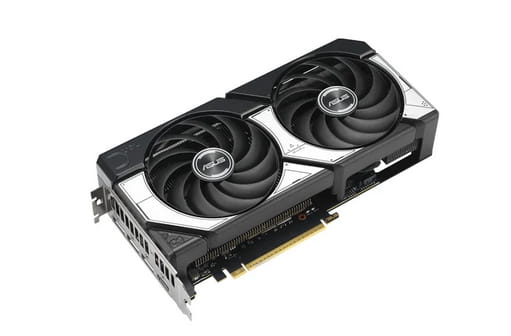

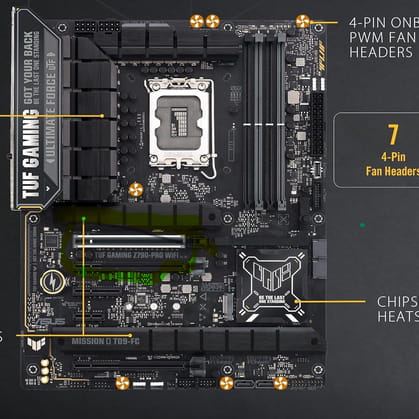

Je ne comprends pas bien ton souci. Tu as une CM ASUS TUF GAMING Z790-PRO WIFI et tu veux mettre une CG ASUS Dual GeForce RTX™ 5070 12GB GDDR7 OC Edition double slot. Elle occupera le slot principal PCIe5 (clair) 16X et le slot proche noir PCIe 16x, mais câblé 4X. Les autres slots ne seront pas impactés. D'ailleurs, il n'y aura aucun intérêt à rebrancher ton Asus 1660 Super .

-->Les autres slots ne seront pas impactés.

C'est bien ça mon inquiétude: que la RTX 5070 occupe 2 slots, ça va, mais je ne voudrais pas que le 3ème slot soit rendu inutilisable à cause d'une épaisseur trop grande de la RTX...

Je me dis que ça doit être normalisé tout ça, mais bon...

-->D'ailleurs, il n'y aura aucun intérêt à rebrancher ton Asus 1660 Super .

Je n'ai jamais envisagé de la rebrancher, puisqu'elle sera remplacée par la RTX.

--> Un Image de ton boitier ? Dans le pire des cas tu enlèves ta carte réseau ça changera pas grand-chose pour jouer...

Mon boîtier est aussi récent que la CM (BeQuiet). Pas question de débrancher ma carte éseau 10Gb j'en ai besoin pour accéder à mon NAS où j'ai de gros volumes de données.

Au pire j'achèterai un adaptateur externe USB-C vers Ethernet 10Gb/s, mais si je suis obligé de faire ça, c'est que la RTX m'empêchera d'utiliser le slot 3.

--->C'est vrai que c'est très mal conçu les cartes de maintenant... waterblock peut-être ca va douiller...

Oui je trouve aussi: il reste de l'espace disponible du côté opposé aux slots PCI, et pourtant les cartes s'épaississent du côté des slots, rendant délicat l'utilisation du slot 3...

Enfin j'espère que ça va passer au niveau des slots de la CM (aucun pb côté boîtier).

J'ai pas de Waterblock mais un gros ventirad BeQuiet à 2 ventilateurs qui fait bien son job.

Bjr

Les normes de dimension des cartes graphiques sont aux niveaux des tailles de l'équerre et des espacements bord avant/slot pciexpress pour permettre une intégration optimale dans la plupart des boîtiers.

Pour les autres mesures, il y a une fourchette plutôt grande.

Tu as les dimensions de la carte, le boîtier sous les yeux,  il faut prendre un reglet et mesurer,  seul toi peu répondre à la question au final.

"C'est bien ça mon inquiétude: que la RTX 5070 occupe 2 slots, ça va, mais je ne voudrais pas que le 3ème slot soit rendu inutilisable à cause d'une épaisseur trop grande de la RTX."

S'il est dit  qu'une CG est double slot, c'est qu'elle mobilise 2 slots proches. Si un 3ème slot était mobilisé (cas très rare), il serait marqué triple slot. Ce dont tu devrais te préoccuper, c'est la longueur de la CG pour voir si elle peut entrer dans le boîtier et la puissance de l'alimentation pour voir si elle est assez puissante pour alimenter la nouvelle CG. En général, dans les caractéristiques des boîtiers, on indique la longueur maximale des CG admises. Tu mets "Mon boîtier est aussi récent que la CM (BeQuiet)". Si tu mettais la référence complète de ton boîtier Be quiet, on saurait, vraisemblablement, la longueur maximale des CG qu'il accueille pour ne pas avoir une mauvaise surprise.

PS: les boîtiers Be Quiet sont, en général, de grandes tailles, tu ne devrais donc pas avoir de problème pour une CG de 249mm de long.

Ce dont tu devrais te préoccuper, c'est la longueur de la CG pour voir si elle peut entrer dans le boîtier et la puissance de l'alimentation pour voir si elle est assez puissante pour alimenter la nouvelle CG.

La longueur ne sera pas un problème: il y a largement la place.

Quant à l'alim, j'ai une Gigabyte 850W donc ça ira.

Si tu mettais la référence complète de ton boîtier Be quiet, on saurait, vraisemblablement, la longueur maximale des CG qu'il accueille pour ne pas avoir une mauvaise surprise.

C'est un BQuiet Pure Base 600 (j'ai retrouvé la facture). Aucun problème de longueur, c'est au niveau des slots PCI que je suis plus inquiet.

La carte arrive vendredi ou samedi, donc je vais vite être fixé quant à l'utilisation du 3ème Slot PCI...

J'avais oublié tu as aussi les extensions PCi Express 5 pour mettre ta carte comme tu veux

Vous pouvez m'éclairer sur ces "extensions PCI-Express 5" ??

Merci les amis.

"La carte arrive vendredi ou samedi, donc je vais vite être fixé quant à l'utilisation du 3ème Slot PCI..."

C'est pourtant simple de comprendre qu'une CG double (dual) slot n'immobilisera que 2 slot PCI, pas besoin de te soucier 3ème PCI.

"C'est un BQuiet Pure Base 600 (j'ai retrouvé la facture). Aucun problème de longueur, c'est au niveau des slots PCI que je suis plus inquiet."

Le BQuiet Pure Base 600 est un boîtier classique avec 7 baies PCI.Il n'y aura pas de problème de manque slots. Tu as actuellement une Asus 1660 Super. Il en existe des modèles simple slot et des modèles dual slot comme dans cette  image

Si elle est comme celle-ci, il suffirait de la débrancher et de mettre la nouvelle à la place. Pas besoin de démonter un 2ème cache baie.

"Je suis pas expert dans ce truc là... tape extension PCIE 5 tu trouveras ... en gros c'est mettre les éléments à la verticale peut-être que ça peut changer quelque où peut-être pas ça peut être pire"

Pour quelle raison voudrais-tu mettre la nouvelle CG verticalement dans ce boîtier. Quant au PCIe5, il indique tout simplement la génération du PCIe qui n'est différente du PCIe3 de ta CG actuelle que par la vitesse. Comme ta CM ASUS TUF GAMING Z790-PRO WIFI a un port principal PCIe5 comme la nouvelle CG, cette dernière sera exploitée au maximum de son débit en principe.

Je devrais recevoir la CG demain ou après-demain; je vais déjà essayer, et d'après les amis ça devrait permettre d'utiliser mon slot PCI numéro 3 comme aujourd'hui.

J'aime bien l'idée du PCI 5/Montage vertical: ça serait bien si tous les boitiers permettaient un tel montage, car depuis que les CG occupent 2 ports, on finit par en manquer quand on a beaucoup de cartes d'extension...

Vu la taille croissante des CG, peut-être l'idée sera généralisée un jour...

Merci

"J'aime bien l'idée du PCI 5/Montage vertical: ça serait bien si tous les boitiers permettaient un tel montage, car depuis que les CG occupent 2 ports, on finit par en manquer quand on a beaucoup de cartes d'extension..."

Depuis le début, j'essaie de te faire comprendre que ta CG étant dual slot, elle n'immobilisera que que slots (1 et 2). Comme ta CM a 5 ports PCIe et que tu as ajouté une carte réseau 10Gb/s sur le port 3 dont je ne vois d'ailleurs pas le grand intérêt, ta CM ayant déjà une carte réseau 2.5Gb/s alors la plupart des personnes utilisent un débit maximal 1Gb/s, voire moins, il te restera encore 2 ports PCIe de libres. Je ne vois pas ce qui explique le besoin d'un montage vertical alors  que ton boîtier n'est pas conçu pour ça.

Bien je viens d'installer la RTX5070: aucun pb de driver, reconnue automatiquement par W11 (normal puisque la CG précedente était une 1660 Super utiise un driver commun avec RTX5070).

Par contre je confirme qu'elle occupe bien 3 slots et non pas 2: ma carte réseau 10Gb qui était dans le slot 3 a dû être enlevée pour pouvoir installer la RTX5070.

Je ne comprends pourquoi mais impossible d'utiliser le slot 3, car la RTX est trop épaisse....

Peut-être que l'Asus Z790-Pro-Wifi est mal conçue (j'en doute car Asus est très réputé), ou autre, mais en tout cas le slot 3 est condamné !....

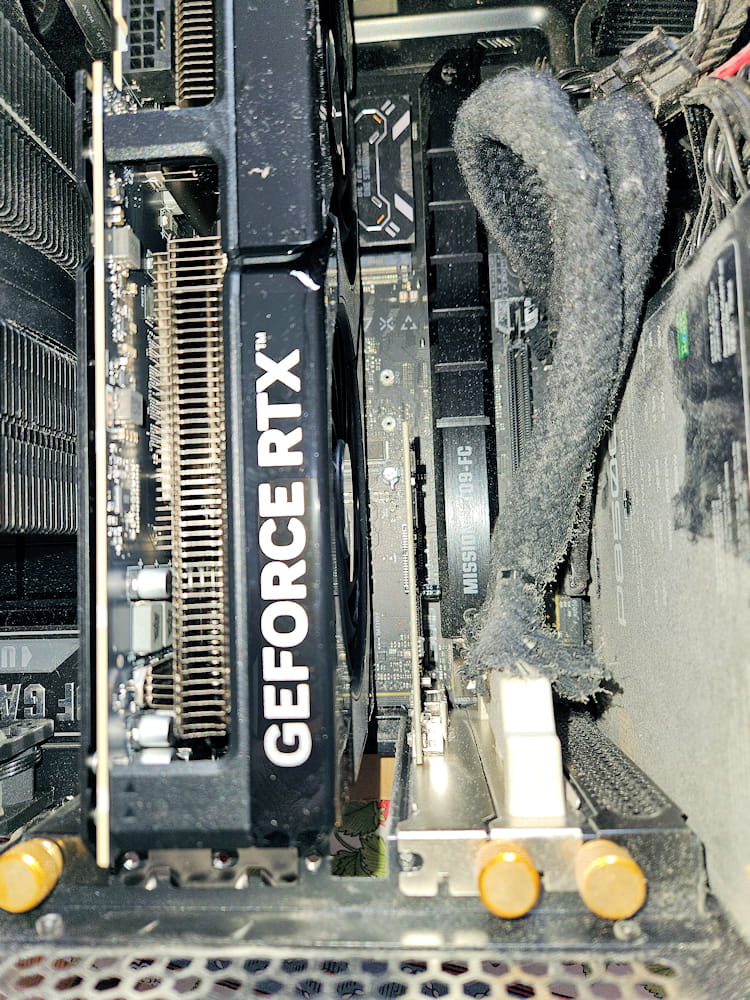

Voici une photo:

Ne vous méprenez pas à cause de la vis dorée de gauche: le carte prend bien place dans le 1er slot PCI de ma CM.

La vis dorée de gauche est un emplacement sans aucun slot PCI en dessous.

il faut mesurer directement dans le boitier car de toute façon la majorité des cartes actuelles sont dual-slots, mais il faut comprendre qu'elle prenne la place de deux équerres à l'arrière du boitier, mais n'indique en rien le nombre de slots condamnés, la preuve.

Oui cette situation correspond  aussi à ce que je pensais, car l'épaisseur de la 5070 est 5mm de plus que la 1660 Super, et il n'y avait pas 5 mm de libre entre la 1660 Super et la carte qui était dans le Slot 3 ! donc j'étais quasi-sûr de devoir enlever la carte du slot 3...

Tu as pu déplacer la carte réseau plus bas ? on voit une carte et encore un emplacement pciexpress noir tout en bas de la carte mère

Oui c'est exactement ce que j'ai fait et ça fonctionne (le dernier slot est plus long que les autres, je ne me rappelle plus à quoi ça correspond, mais ça roule).

Je n'ai donc plus de slot PCI disponible, mais comme ma carte mère offre 2 ports USB-C en face arrière (10Gb et 20Gb), je pourrai toujours libérer ce dernier slot PCI en utilisant un adaptateur 10Gb USB-C -> Ethernet.

Mais bon sang, il serait temps de faire évoluer la situation: tout le monde sait que les CG prennent de l'épaisseur au fil des ans, et on se retrouve avec de moins en moins de slots PCI utilisables !...

J'adore avoir raison ^^ la 80 ou 90 c'est un slot de plus je crois les constructeurs sont fêlé ^^ moi ce que j'aime pas c'est le mvne m2 sur ma config il pris en sandwich entre la carte mère et le GPU trop embêté pour le changer...

Bien d'accord: le jour où je devrai rajouter un NVMe sur ma Z790, va me falloir des doigts de fée et beaucoup de patience pour extraire les cartes: mais sur l'Asus il n'y aura que les cartes additonnelles à extraire pour accéder aux emplacements NVMe (enfin je crois).

J'essaie de comprendre où tu trouves un  problème, je ne vois du tout où se situe le problème dont tu parles.

"il faut mesurer directement dans le boitier car de toute façon la majorité des cartes actuelles sont dual-slots, mais il faut comprendre qu'elle prenne la place de deux équerres à l'arrière du boitier, mais n'indique en rien le nombre de slots condamnés, la preuve."

Si on te dit qu'une qu'une CG est dual slots, c'est qu'elle sera branchée sur le slot principal et immobilise le slot tout en dessous et dans le boîtier elle occupera en face du slot  et celle de dessous.

C'est sur le PCIe clair que tu brancheras ta CG et elle n'immobilisera que le Slot du bas. Ce qui est étonnant c'est que ta CG n'a l'air d'une CG avec toutes ces poussières visibles.

Le problème est que tu ne pourras pas obliger les constructeur à revenir à ce qui se passait autrefois quand il fallait ajouter soi-même une réseau, une carte son, etc. Excepté toi, personne ne voudrais maintenant acheter une telle  CM. Même le WIFI et le Bluethooth sont maintenant intégrés d'office dans la majorité des CM récentes .
