Prises murales fibre ne fonctionnent pas

Bonjour,

Les branchements sur cette installation ne sont fait que pour la téléphonie. Ces branchements permettaient de mettre la box dans n'importe quelle pièce.

D’abord il faut enlever tous les petits cables noirs entre le DTI et le répartiteur téléphonique qui vont vers les prises de brassage (les 4 prises RJ45 du haut qui doivent correspondent à 4 prises murales dans le logement).

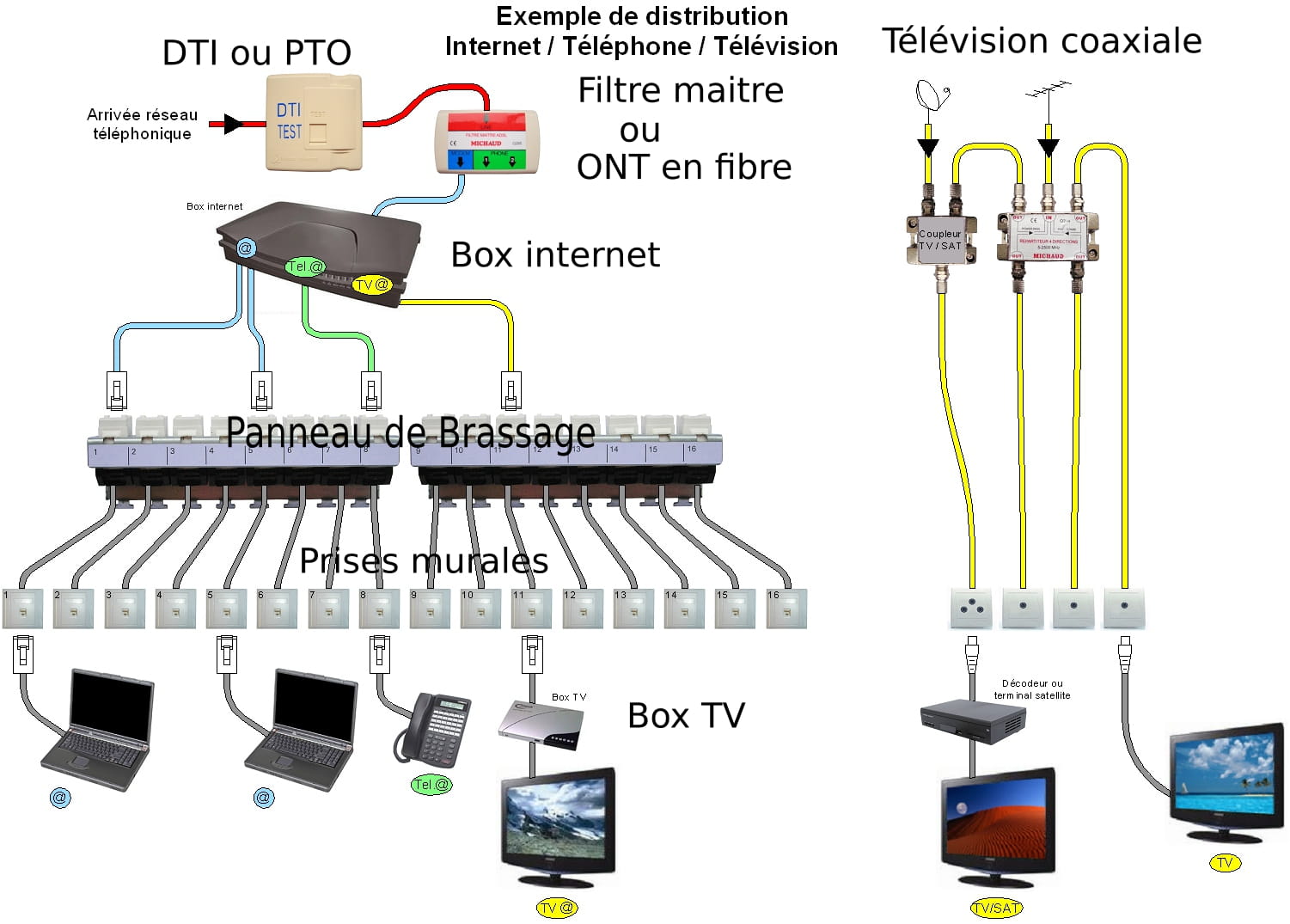

Ensuite il faut des cordons Ethernet qu'il faut brancher sur les 4 prises en sortie de la box vers les 4 prises de brassage. Ainsi on alimente les prises murales. A condition que le branchement des cables soient bien faits pour de l'Ethernet. On voyait souvent des installations où seuls 2 fils du cable sur les 8 étaient branchés sur les prises car cela suffisait pour la téléphonie/Adsl.

Voici le câblage correct étape par étape

- Vérifier le branchement de la fibre

Sur la 2ᵉ photo on voit :

Le cordon optique vert qui arrive dans le petit boîtier blanc → c’est l’ONT fibre (convertisseur fibre → Ethernet)

De ce boîtier part un câble Ethernet blanc qui descend vers… (probablement) votre Freebox dans l’autre pièce.

???? Assurez-vous que :

le cordon vert est bien clipsé,

la petite LED de l’ONT est allumée (souvent une LED verte ou rouge).

- Relier l’ONT à la Freebox correctement

Sur votre Freebox, vous avez plusieurs ports :

✔ Le câble qui arrive du boîtier fibre doit être branché sur le port WAN

Pour la Freebox Révolution / Pop / Delta, c’est un port RJ45 spécifique, souvent marqué :

"WAN"

ou une icône globe

Vérifiez dans la première photo si le câble blanc transparent/argenté est bien branché dans ce port WAN.
S'il est dans un port LAN numéroté (1, 2, 3, 4), cela ne fonctionnera pas.

Depuis la Freebox, alimenter les prises RJ45 murales

Dans votre tableau (photo 2), vous avez plusieurs prises RJ45 en façade du panneau.

Pour que les prises murales fonctionnent :
Il faut que les ports LAN de la Freebox soient reliés aux ports RJ45 du tableau.

Concrètement :

Prenez un câble Ethernet

Branchez-le de LAN 1 de la Freebox → vers une prise RJ45 du tableau

LAN 2 → vers une autre prise, etc.

Cela permettra que chaque pièce reçoive Internet sur ses prises murales.

Actuellement, d’après les photos :

Votre Freebox n’est pas connectée aux prises du tableau.
Il manque les câbles LAN entre la box et les ports RJ45 du tableau.

C’est pour cela que les prises murales ne donnent rien.
