Prise sortie av defectueuse
PoussinRieur53
Messages postés
2
Statut
Membre
-
baladur13 Messages postés 50165 Date d'inscription Statut Modérateur Dernière intervention -
baladur13 Messages postés 50165 Date d'inscription Statut Modérateur Dernière intervention -
Bonjour,
bonjour je possède un caméscope jVC modèle GZ-E15BE je recherche la prise AV qui est sur un petit module qui comprends la connectique de liaison de l accu merci de me répondre Yves
Windows / Firefox 142.0
A voir également:
- Prise sortie av defectueuse
- Prise av - Forum Téléviseurs
- Total av desabonnement ✓ - Forum Consommation & Internet
- Total AV a débité mon compte bancaire. [SUJET GROUPÉ.] ✓ - Forum Consommation & Internet
- Remettre un pc en sortie d'usine - Guide
- Brancher enceinte sur tv avec prise jack ✓ - Forum Enceintes / HiFi
3 réponses
Bonjour,

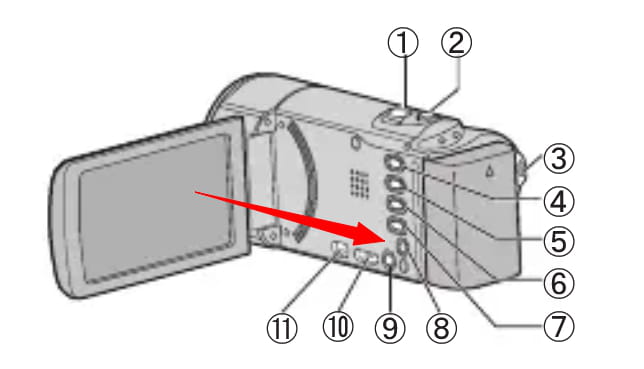

D'après la notice (voir en page 16) : la prise AV se trouve au répère 8 de l'image ci-dessous :

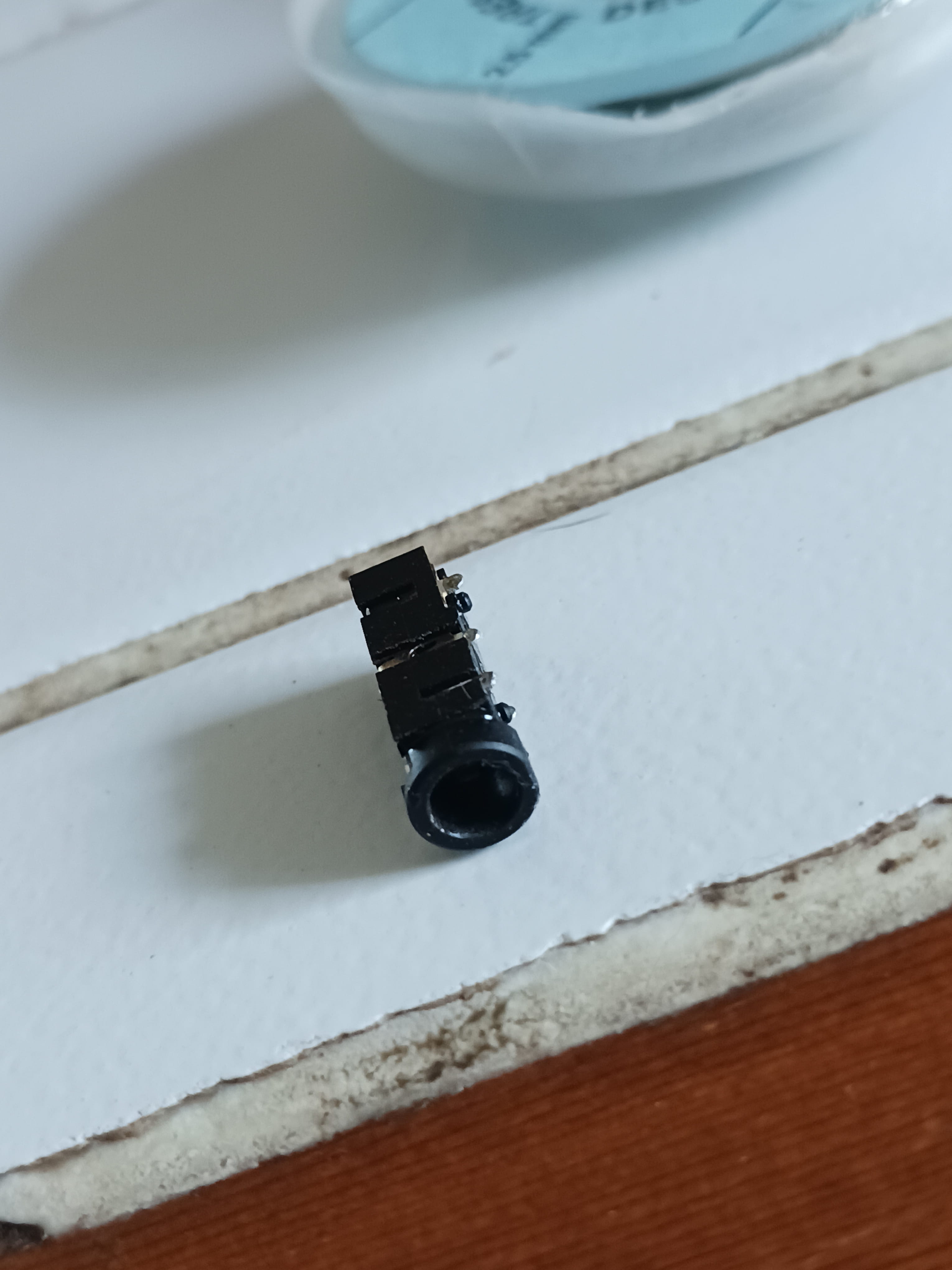

- bonjour merci de votre réponse cest la prise femelle soudée sur une carte qui fonctionne plus j ai un cordon mâle chinch et jack a l autre bout sur la carte caméscope signaux oscilloscope donc rien en vidéo prise défectueuse ou trouver sa
OK, je n'avais pas compris au départ le vrai souci.

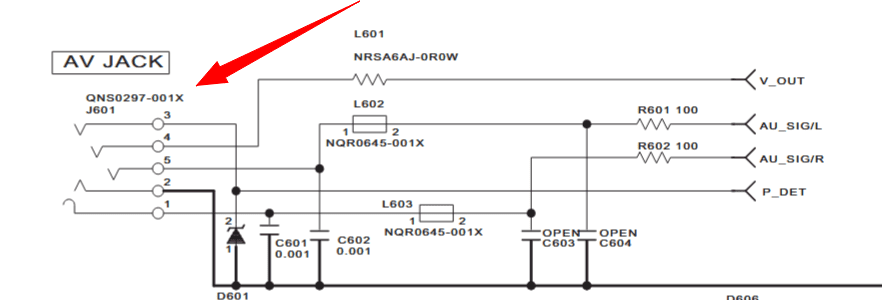

Voila la pièce incriminée https://electro-pieces.com/product/j108166-qns0297-001x-prise-femelle/?inprod=1
À toutes fins utiles les schémas ici : https://elektrotanya.com/jvc_gz-e10sek_e10seu_e15bek_e15beu_e15rek_e15sek.pdf/download.html#dl
extrait page 29
