Routing VLAN
brupala Messages postés 111167 Date d'inscription Statut Membre Dernière intervention -
Bonjour,
J'ai un réseau composé de 4 VLAN et de plusieurs switch interconnecté.
VLAN 1: Défault (je ne touche pas a celui là, il me permet de gérer mes switch)
VLAN 10: IP:192.168.1.0 Masque:255.255.255.0
VLAN 20: IP:192.168.3.0 Masque:255.255.255.0
VLAN 30: IP:192.168.4.0 Masque:255.255.255.0
Le tout est relié a un switch Netgear GS510TPP (switch routeur) sur lequel est connecté un serveur.

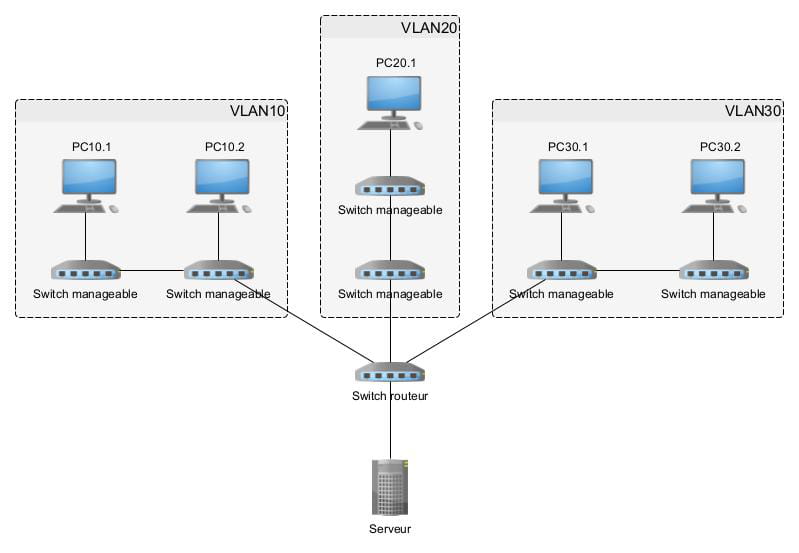

Voici un schéma super simplifié de mon installation car j'ai beaucoup plus d'équipement sur chaque switch.
Mon soucis est que je n'arrive pas a mettre en place le routage inter-VLAN car le serveur doit pouvoir communiquer avec tout les équipements de chaque VLAN.
J'ai suivi la procédure décrite dans le document d'installation du Netgear, mais ça ne fonctionne toujours pas.
Pouvez-vous m'aider?
Merci
Windows / Firefox 113.0
6 réponses
-
Salut,
On peut, oui....
Pour commencer quelles sont les adresses du switch L3 dans chacun des reseaux/vlan, est ce que les adresses en question sont passerelles par défaut sur les machines de chaque réseau.
-
Bonjour
Voici les passerelles de chaque VLAN:
VLAN 10: 192.168.1.254
VLAN 20. 192.168.3.254
VLAN 30: 192.168.4.254
Et oui, j'ai mis ces adresses en passerelles de mes équipements selon le VLAN dans lequel il fait parti
Ex:
PC10.1 (VLAN 10)
IP: 192.168.1.100
Masque 255.255.255.0
Passerelle 192.168.1.254
PC20.1 (VLAN 20)
IP: 192.168.3.100
Masque 255.255.255.0
Passerelle 192.168.3.254
PC30.1 (VLAN 30
IP: 192.168.4.100
Masque 255.255.255.0
Passerelle 192.168.4.254
j'ai oublié un détail important, le serveur est aussi dans un VLAN, le VLAN 50 (IP: 192.168.50.254)
IP: 192.168.5.100
Masque 255.255.255.0
Passerelle 192.168.5.254
-
-
Salut
Dans sa table ARP, il vois mon PC (que j'utilise pour effectuer les paramétrages) et les VLAN
Le routage est activé sur mon switch L3
-
Vous n’avez pas trouvé la réponse que vous recherchez ?
Posez votre question -
Bonjour
La table ARP de mon switch-routeur fait bien apparaitre les équipements (PCs, imprimante réseau, mais pas les switches) qui sont connecté directement sur ses ports, ainsi que les VLAN
ex:
Adresse IP: 192.168.1.254
Interface: VLAN10
Adresse MAC: (adresse MAC de mon switch_routeur)
Type: Local
Age: 00:00:00
Adresse IP: 192.168.3.254
Interface: VLAN20
Adresse MAC: (adresse MAC de mon switch_routeur)
Type: Local
Age: 00:00:00
Adresse IP: 192.168.4.254
Interface: VLAN30
Adresse MAC: (adresse MAC de mon switch_routeur)
Type: Local
Age: 00:00:00
Adresse IP: 192.168.1.49 (mon PC)
Interface: VLAN10
Adresse MAC: (adresse MAC de mon PC)
Type: Dynamique
Age: 00:00:10
Les PC et le serveur ping uniquement la passerelle dans lequel leur VLAN est paramétré:
PC10.1 (VLAN 10)
IP: 192.168.1.100
Masque 255.255.255.0
Passerelle 192.168.1.254
il ping bien sa passerelle (192.168.1.254) ainsi que les équipements qui sont dans le même VLAN.
PC20.1 (VLAN 20)
IP: 192.168.3.100
Masque 255.255.255.0
Passerelle 192.168.3.254
il ping bien sa passerelle (192.168.3.254) ainsi que les équipements qui sont dans le même VLAN.
etc
Donc de mon PC qui est sur le VLAN10, j'arrive a pinguer le PC 10.1 (192.168.1.100) ainsi que ma passerelle (192.168.1.254), mais pas le PC20.1 (192.168.3.100), qui est sur le VLAN20, ni la passerelle du VLAN20 (192.168.3.254).
-
C'est ce que j'ai pensé, pourtant dans les paramètres du switch routeur, le routage des VLAN est "Enable".
Est-ce qu'il ne faudra pas créer un VLAN "Routing"?
