Bonjours.
Vu comme tu le dis, c'est impossible.. Tout dépends si elle est brulée toute noir ou si on peut encore lire quelque chose dessus..??
Sa valeur peut etre écrite dessus, avec des chiffres ou bien avec des cercles de couleurs..?
Sinon, elle est soudée sur le circuit imprimé... et à cet endroit il y a un marquage qui indique le n° de la résistance par reférence au schéma par ex. R 49 avec ça, il faut trouver le schéma de la TV et voir la valeur de R49...
Voila le principe ou si c'est une grosse résistance Bobinée ou sur support stéatite...
Ceci dit, si elle a brulé, c'est qu'il y a une cause en amont... si tu la remplace, elle peut griller dans les secondes suivantes...
Vu comme tu le dis, c'est impossible.. Tout dépends si elle est brulée toute noir ou si on peut encore lire quelque chose dessus..??
Sa valeur peut etre écrite dessus, avec des chiffres ou bien avec des cercles de couleurs..?
Sinon, elle est soudée sur le circuit imprimé... et à cet endroit il y a un marquage qui indique le n° de la résistance par reférence au schéma par ex. R 49 avec ça, il faut trouver le schéma de la TV et voir la valeur de R49...
Voila le principe ou si c'est une grosse résistance Bobinée ou sur support stéatite...
Ceci dit, si elle a brulé, c'est qu'il y a une cause en amont... si tu la remplace, elle peut griller dans les secondes suivantes...
jeannets
Messages postés
28217
Date d'inscription
Statut
Contributeur
Dernière intervention
Ambassadeur
5 979

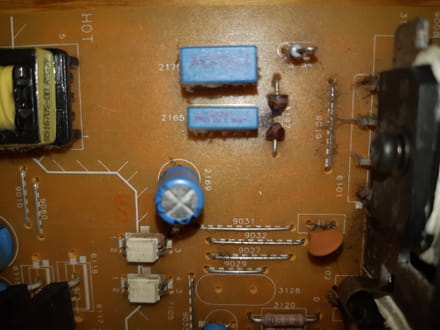

Il y a une poussière charboneuse et des traces d'oxydation... Il faudrait déja nettoyer tout ça avec un pinceau et aspirateur... je pense qu'il y a eu de l'humidité aussi et avec la poussière, ça conduit l'électricité en surface, ça diminue l'isolement et flash...
Les pattes des circuits intégrés blancs en portent les marques...
Ton composant a litéralement explosé...! ça peut etre une diode aussi..
Les repères des résistances semblent tous commencer par un chiffre 3
Et ton composant éclaté me semble bien commencer par un 8 ... regarde bien les chiffres 3, il ne sont pas fait pareil le haut est une barre droite...?
Elle doit dater de 2008 à 2010..?
Mais ce soir, je ferme boutique... à suivre demain ou après demain.
Les pattes des circuits intégrés blancs en portent les marques...
Ton composant a litéralement explosé...! ça peut etre une diode aussi..
Les repères des résistances semblent tous commencer par un chiffre 3
Et ton composant éclaté me semble bien commencer par un 8 ... regarde bien les chiffres 3, il ne sont pas fait pareil le haut est une barre droite...?
Elle doit dater de 2008 à 2010..?
Mais ce soir, je ferme boutique... à suivre demain ou après demain.
Bonsoir.

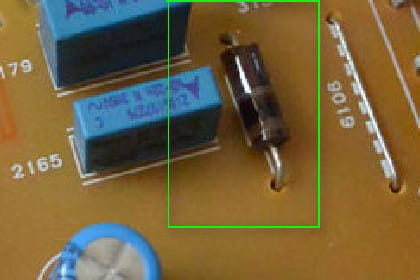

La voila la résistance. Si elle a sauté c'est qu'il peut y avoir un court-circuit à coté.
En tous cas, mettre la mème valeur.
La voila la résistance. Si elle a sauté c'est qu'il peut y avoir un court-circuit à coté.
En tous cas, mettre la mème valeur.
Vous n’avez pas trouvé la réponse que vous recherchez ?
Posez votre question
jeannets
Messages postés
28217
Date d'inscription
Statut
Contributeur
Dernière intervention
Ambassadeur
5 979
Merci à toi @francoins ... effectivement cette résistance semble bien proche du pont redresseur, donc fait partie de l'alim. Il est probable qu'elle aie un rôle de fusible, c'est assez courant chez Philips...
Alors, quels sont les couleurs des cercles...? ou la valeur de la résistance..??
La photo a un reflet genant pour les couleurs, et on ne peut pas zoomer sur celle là (étrange)
Court-circuit probable, oui.. penser aux condensateurs... surtout les chimiques.
Merci aussi @jordan45 le défaut semble bien cerné et les deux condensateurs bleu coupables... Mais on ne connais pas la valeur de la résistance..??
Alors, quels sont les couleurs des cercles...? ou la valeur de la résistance..??
La photo a un reflet genant pour les couleurs, et on ne peut pas zoomer sur celle là (étrange)
Court-circuit probable, oui.. penser aux condensateurs... surtout les chimiques.
Merci aussi @jordan45 le défaut semble bien cerné et les deux condensateurs bleu coupables... Mais on ne connais pas la valeur de la résistance..??
Bonjour jeannets.
A mon avis et à vue de nez c'est une résistance de 0,1 ohm. Ce doit ètre en effet une résistance de protection. Je n'ai jamais compris pourquoi ce genre de résistance qui chauffe soit collée au circuit imprimé.
Il est fort possible que le pont redresseur soit la cause de la panne.
A changer ce pont, cette résistance.
A mon avis et à vue de nez c'est une résistance de 0,1 ohm. Ce doit ètre en effet une résistance de protection. Je n'ai jamais compris pourquoi ce genre de résistance qui chauffe soit collée au circuit imprimé.
Il est fort possible que le pont redresseur soit la cause de la panne.
A changer ce pont, cette résistance.
Merci à vous Jeannets. Je vais voir pour la changer complète car ma tele fonctionnait encore la semaine dernière.
jeannets
Messages postés
28217
Date d'inscription
Statut
Contributeur
Dernière intervention
Ambassadeur
5 979
Ah..! OK, voilà une info qui a son importance quand on recherche une panne... Il aurait fallu le dire au début...
-- Il est très possible que cette carte Alim complète se trouve sur eBay... en cherchant avec les références imprimées dessus... souvent, ce sont des cartes de la marque "Vestel"
En tout cas, il faut aussi nettoyer les poussières charbonnées de l'intérieur...
-- Il est très possible que cette carte Alim complète se trouve sur eBay... en cherchant avec les références imprimées dessus... souvent, ce sont des cartes de la marque "Vestel"
En tout cas, il faut aussi nettoyer les poussières charbonnées de l'intérieur...
