Salut l'équipe,

j'ai toujours voulu me monter mon PC, chose faite !

J'en suis sur l'installation et le cablage et je suis COMPLETEMENT PERDU !!

mon setup :

Asus x570 tuf gaming plus :
---> 2 RGB HEADER 4 pins 12v
---> 1 add rgb 3 pins 5v 3a

6 alpenfohn argb ventilateur 3 pins 5v 0.57A
2 ventilateur de mon AIO enermax en 3 pin
le rgb du AIO.

donc en resumé j'ai :

9 branchement en 3pin 5v
9 branchement alimentation

Et j'ai aucune idée de comment brancher sur la CM, par peur de fusillé les connecteur si je met tout sur le meme.

les cha_fan sont en 1A
le argb header en 3A d'après le manuel de ma CM

Des suggestions ?
A voir également:

5 réponses

Bonjour,
Dur de te répondre à partir du moment ou l'on ne connait pas la capacité de ton alimentation.
Par contre si la carte mère arrive à sortir 3A juste pour du ventilo RGB (prise argb), il te faut une bonne alim derrière sachant qu'un ventilo RGB consomme 0.32A + 0,57A pour le RGB (le Wing Boost 3 ARGB), il t'en faudrait 3 pour arriver au limites.
Donc effectivement 6 ventilo RGB sur la même prise c'est trop.
watt = volt x ampère

Mais mes connaissance en électricité sont très limité.
https://www.alpenfoehn.de/fr/produits/ventilateur/120mm-ventilateur/wing-boost-3-argb-high-speed-triple-fr
Messages postés
8
Date d'inscription
vendredi 21 février 2020
Statut
Membre
Dernière intervention
21 février 2020

il n'est pas possible de trouver des hub qui peuvent gerer ce genre de probleme ?
Messages postés
8
Date d'inscription
vendredi 21 février 2020
Statut
Membre
Dernière intervention
21 février 2020

j'ai une alimentation corsair MX750w 80bron
ça devrait passer sans soucis pour l'alim,
mais pas 6 ventilo RGB sur la même prise, mais vu que tu as 2 prises RGB HEADER, ça passe en 2 X 3.
Regarde bien ta doc, les 0.57A de conso c'est juste pour le RGB, tu dois rajouter 0.32A pour le ventilo lui même.
Messages postés
8
Date d'inscription
vendredi 21 février 2020
Statut
Membre
Dernière intervention
21 février 2020
> freddyco
oui mais le ventilo lui meme est a brancher sur une prise cha_fan donc different non ?
>
Messages postés
8
Date d'inscription
vendredi 21 février 2020
Statut
Membre
Dernière intervention
21 février 2020

oui effectivement, un ventilo par prise
https://www.computerbase.de/forum/attachments/xspcrgbfan-jpg.765417/,
mais certains en branche plusieurs sur la même prise
https://cdn11.bigcommerce.com/s-irpf5o4/images/stencil/1280x1280/products/2527/3370/715860034132.MAIN__51880.1533675600.png?c=2

https://www.overclockers.co.uk/akasa-rgb-splitter-cable-extension-50cm-cm-03m-ak.html

Et donc vaut éviter d'en mettre trop sur le même connecteur.

Sur cha_fan 1 par prise c'est bon.

Pour le Watercooling, je ne connais pas la conso, mais je ne vois pas pourquoi ça ne passerais pas avec 1 ventilo par prise. A moins que tu n'ais qu'une seule prise pour les 2 ventilo RGB ce qui ne semble pas être le cas.

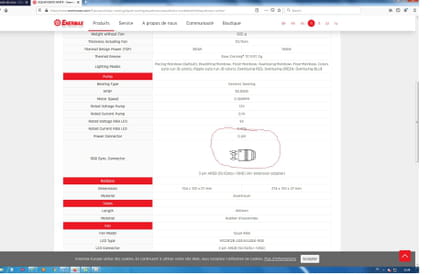

https://www.cowcotland.com/images/test/enermax/liqfusion240/Enermax-LiqFusion-014.jpg
Il y'a même beaucoup de prise je trouve vu qu'il a des LED partout.
Messages postés
8
Date d'inscription
vendredi 21 février 2020
Statut
Membre
Dernière intervention
21 février 2020
> freddyco
Les prise RGB Header sont en 4pins 12v j'ai que des 3 pins 5v
>
Messages postés
8
Date d'inscription
vendredi 21 février 2020
Statut
Membre
Dernière intervention
21 février 2020

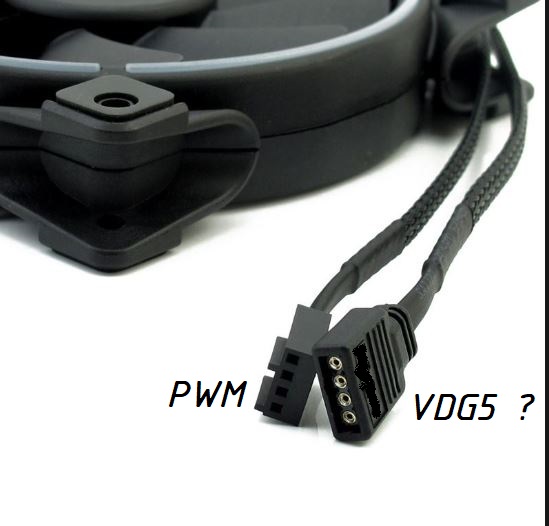

on voit bien 2 prises par ventilo, une pour le RGB et l'autre pour la ventilation en 5V
le 12V c'est pour la lumière RGB
et le 5V c'est pour le ventilo

https://www.computerbase.de/forum/attachments/xspcrgbfan-jpg.765417/

Et ta carte mère a toute les prises qu'il lui faut
https://www.asus.com/fr/Motherboards/TUF-GAMING-X570-PLUS/
Messages postés
8
Date d'inscription
vendredi 21 février 2020
Statut
Membre
Dernière intervention
21 février 2020

je suis desolé freddyco, je suis largué, les prise ventilos c'est à brancher sur les cha_fan 1 2 3 etc mais la prise rgb est a branché sur la prise ARGB 3pin 5v, le 12v 4pin c'est pour le RGB (pas ARGB) si ?
Ducou je peut connecter 2 ventilo par CHA_FAN et mes 8prise argb 3pin sont a brancher ou ?

Encore désolé mais je suis vraiment newbie sur ça et c'est très chinois pour moi.

Sur ta photo c'est du 4pins, moi j'ai du 3pins.

Le RGB HEADER 4 pin est en 12V
et le 3 pin est en 5V

https://rog.asus.com/forum/attachment.php?attachmentid=79876&d=1554665933&thumb=1

8 connecteurs argb 3 pin ça va faire beaucoup, même pour votre carte mère.
il y a des câbles pour dédoubler ces prises, mais il ne faut pas en mettre trop sur la même prise.
Vous pouvez tentez à l'aide d'un adaptateur, de brancher directement sur l'alim sans passer par la carte mère.
Messages postés
8
Date d'inscription
vendredi 21 février 2020
Statut
Membre
Dernière intervention
21 février 2020

Salut Josephin,

Oui moi c'est pas comme sur la photo de Freddyco, c'est bien du 3pin 5v sur mes 2 ventilo de AIO, le rgb AIO et sur mes 6 ventilos Alpen, et sur la carte mere j'ai qu'un seul header 5v 3 pin.

Ducoup comment brancher tout ceci ?
Messages postés
8
Date d'inscription
vendredi 21 février 2020
Statut
Membre
Dernière intervention
21 février 2020
> josephin
Le premier lien cest tout du 4pins ducoup je ne peut pas prendre, le 2eme lien cest bien cela qu'il me faut mais ducoup si je met 2 spliter donc 3ventilo par splitter je n'ai toujours que 1 prise ARGB 3pin sur ma cm
>
Messages postés
8
Date d'inscription
vendredi 21 février 2020
Statut
Membre
Dernière intervention
21 février 2020

Bonjour,
https://www.amazon.fr/XSPC-Addressable-SATA-Controller-3pin/dp/B07FNXCLCK

sinon chez aliexpress il y a ça
https://ae01.alicdn.com/kf/H7f8326e5c2214413b728a3f9ee4be3f8m.jpg_q50.jpg

ça se branche directement sur une prise Sata sur l'alimentation.
