Prise ethernet repiquée sur prise T : rien ne fonctionne ?
mrluap1
Messages postés
11
Date d'inscription
Statut
Membre
Dernière intervention
-
brupala Messages postés 112072 Date d'inscription Statut Membre Dernière intervention -
brupala Messages postés 112072 Date d'inscription Statut Membre Dernière intervention -
Bonjour,
Je viens d’emménager dans une maison avec des prises classique T.
L'ancien locataire installé (repiqué à partir de la prise T je pense) une prise Ethernet à coté de chacune d'elle, sauf une dans l'entrée.
Je n'ai pas trouvé près du câblage France Télécom dans le garage de switch ou équivalent.
Mon soucis : je viens de recevoir ma Bbox et lorsque je la branche sur les prises Ethernet... aucune ne fonctionne. Idem pour les prises T à coté de chacune d'elles.
Seule la prise T sur laquelle n'est pas repiquée de prise Ethernet permet à ma box de "capter" internet.
J'ai démonté deux des prises qui semblent bien câblées... Comment comprendre comment fonctionnent ces prises ? Et comment les utiliser à bon escient (une se trouve prêt de ma TV, d'autres dans les chambres, ce serait bien de trouver comment câbler internet là dedans !).
Impossible de joindre l'ancien locataire. Je suis en dégroupage total.
D'avance merci pour votre aide !
Je viens d’emménager dans une maison avec des prises classique T.
L'ancien locataire installé (repiqué à partir de la prise T je pense) une prise Ethernet à coté de chacune d'elle, sauf une dans l'entrée.
Je n'ai pas trouvé près du câblage France Télécom dans le garage de switch ou équivalent.
Mon soucis : je viens de recevoir ma Bbox et lorsque je la branche sur les prises Ethernet... aucune ne fonctionne. Idem pour les prises T à coté de chacune d'elles.
Seule la prise T sur laquelle n'est pas repiquée de prise Ethernet permet à ma box de "capter" internet.
J'ai démonté deux des prises qui semblent bien câblées... Comment comprendre comment fonctionnent ces prises ? Et comment les utiliser à bon escient (une se trouve prêt de ma TV, d'autres dans les chambres, ce serait bien de trouver comment câbler internet là dedans !).
Impossible de joindre l'ancien locataire. Je suis en dégroupage total.
D'avance merci pour votre aide !
A voir également:
- Prise ethernet repiquée sur prise T : rien ne fonctionne ?
- Ethernet n'a pas de configuration ip valide - Guide
- Brancher enceinte sur tv avec prise jack ✓ - Forum Enceintes / HiFi
- Prise ethernet murale ne fonctionne pas ✓ - Forum câblage
- Pas de prise ethernet sur tv - Forum câblage
- Prises rj45 qui ne fonctionnent pas - Forum câblage
8 réponses
Salut,
repiqué sur prise en T ...
tu n'en sais rien visiblement, tu n'as pas démonté les prises en T ?
ça ne peut pas être une prise ethernet, on va dire plus précisément une prise RJ45 (8P8C).
Une prise RJ45 ne sert pas que pour ethernet .

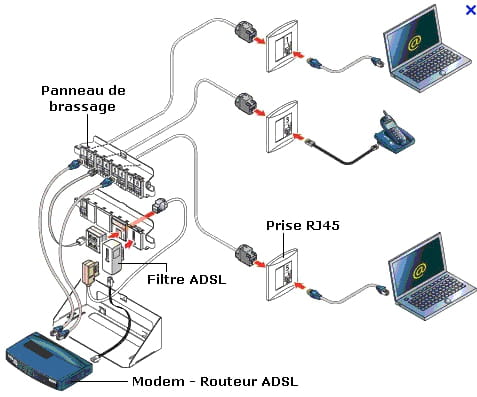

Tu as certainement un coffret de communication avec brassage, il faut repartir de là pour étudier ton câblage.
Mets nous de photos de ton arrivée Orange, avec les capots ouverts si tu peux.
repiqué sur prise en T ...
tu n'en sais rien visiblement, tu n'as pas démonté les prises en T ?
ça ne peut pas être une prise ethernet, on va dire plus précisément une prise RJ45 (8P8C).
Une prise RJ45 ne sert pas que pour ethernet .
Tu as certainement un coffret de communication avec brassage, il faut repartir de là pour étudier ton câblage.
Mets nous de photos de ton arrivée Orange, avec les capots ouverts si tu peux.
Bonjour,
Merci pour ta réponse rapide !

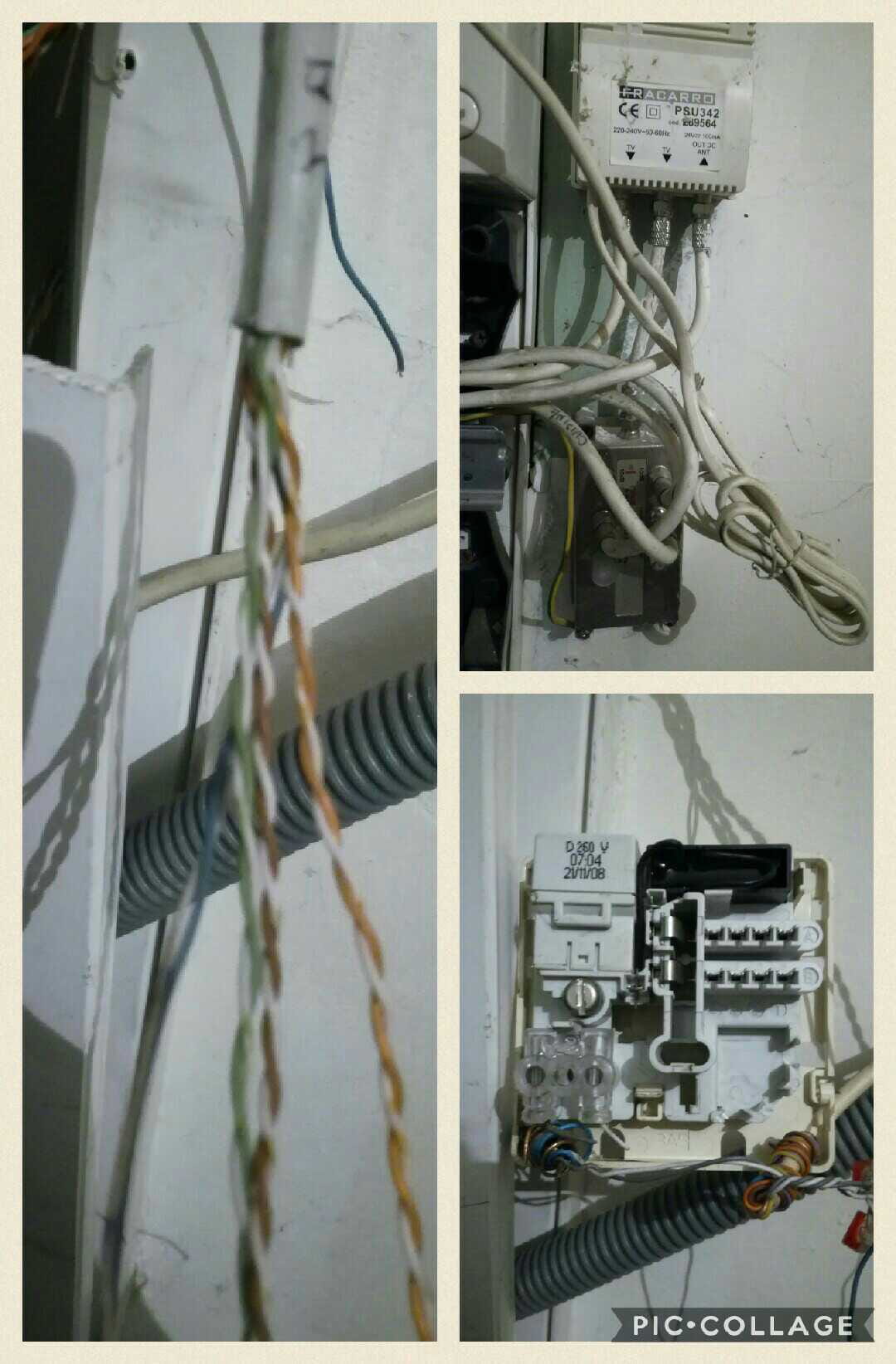

En démontant un peut, j'ai trouvé la prise DTI cachée, et surtout une gaine avec une arrivée de fils (photo de gauche) branchée à rien, et il y a une gaine par pièce visiblement. Seule la gaine "Hall" est reliée à la prise DTI et dans ma maison, seule la prise T du hall fonctionne...
On voit bien que les prises Ethernet (RJ45, je peux brancher un cable ethernet ou un RJ11 dessu) ont été rajouté après, elle ne sont pas bien droite et symétriques (travail de co....).
Cela vous permet-il de plus m'aider ? :-/
Merci pour ta réponse rapide !
En démontant un peut, j'ai trouvé la prise DTI cachée, et surtout une gaine avec une arrivée de fils (photo de gauche) branchée à rien, et il y a une gaine par pièce visiblement. Seule la gaine "Hall" est reliée à la prise DTI et dans ma maison, seule la prise T du hall fonctionne...
On voit bien que les prises Ethernet (RJ45, je peux brancher un cable ethernet ou un RJ11 dessu) ont été rajouté après, elle ne sont pas bien droite et symétriques (travail de co....).
Cela vous permet-il de plus m'aider ? :-/
La (les) photo est trop petite, je ne vois pas bien.
un câble sort de ton DTI en bas à droite, mais il ne semble pas raccordé, ou alors, c'est l'arrivée ?
la photo de gauche montre un câble cat5, mais on ne voit pas où il va :-(
sur la photo en haut à droite, c'est un ampli TV, avec un répartiteur à 3 sorties derrière, sans intérêt à ce niveau.
en bas à droite, il n'y a rien de connecté à la sortie du DTI :-(
par contre à l'arrivée, il y a du monde, alors que ça ne devrait pas...

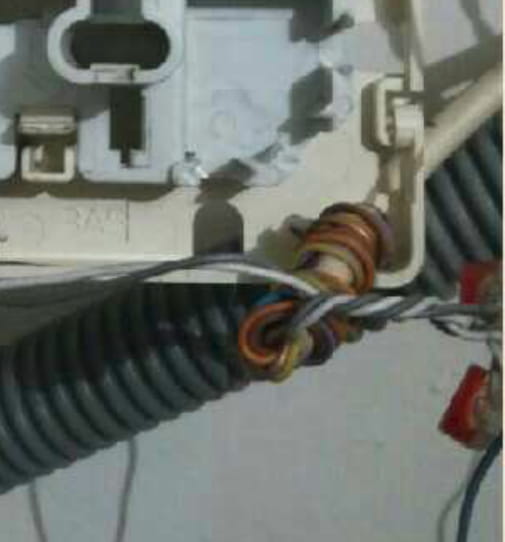

on dirait que la paire gris blanc est renvoyée vers des scotchlock à droite du DTI et de là le câble PTT 298 ivoire repart :

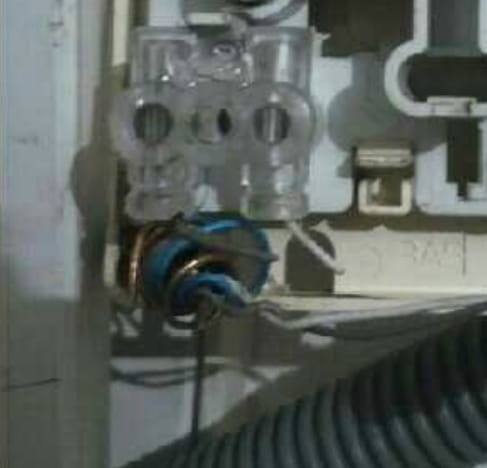

arrivée : ?
scotchlock ?:
En fait,
j'ai l'impression que le DTI est déconnecté (blanc et gris coupés) et que la paire est renvoyée vers des scotchlock ... bidouille infâme.
un câble sort de ton DTI en bas à droite, mais il ne semble pas raccordé, ou alors, c'est l'arrivée ?
la photo de gauche montre un câble cat5, mais on ne voit pas où il va :-(
sur la photo en haut à droite, c'est un ampli TV, avec un répartiteur à 3 sorties derrière, sans intérêt à ce niveau.
en bas à droite, il n'y a rien de connecté à la sortie du DTI :-(
par contre à l'arrivée, il y a du monde, alors que ça ne devrait pas...
on dirait que la paire gris blanc est renvoyée vers des scotchlock à droite du DTI et de là le câble PTT 298 ivoire repart :
arrivée : ?
scotchlock ?:
En fait,
j'ai l'impression que le DTI est déconnecté (blanc et gris coupés) et que la paire est renvoyée vers des scotchlock ... bidouille infâme.
Je ne sais pas ce que s'est que le scotchlock.

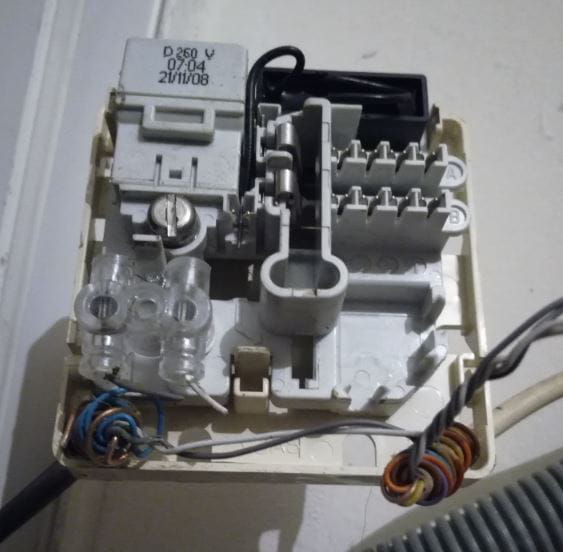

Voici la photo en plus grand.
- En bas à droite, ce qui arrive c'est la gaine qui est reliée à l'entrée (où se trouve seulement une prise T, qui est fonctionnelle (la seule de la maison parmi les prises T et rj45 visiblement !)
- Le torsade noir/gris est relié à deux diodes rouges.
- A gauche, le fil noir semble partir vers le sol/extérieur.
Voici la photo en plus grand.
- En bas à droite, ce qui arrive c'est la gaine qui est reliée à l'entrée (où se trouve seulement une prise T, qui est fonctionnelle (la seule de la maison parmi les prises T et rj45 visiblement !)
- Le torsade noir/gris est relié à deux diodes rouges.
- A gauche, le fil noir semble partir vers le sol/extérieur.
blanc/gris tu veux dire ?
le câble noir est l'arrivée téléphonique Orange, oui.
ce que tu appelles des diodes, ça doit être des scotchlock
Donc, la prise de l'entrée semble être connectée directement à l ligne sans passer par le DTI ni le reste du câblage.
tu ne vois pas l'arrivée des autres prises ?
le câble noir est l'arrivée téléphonique Orange, oui.
ce que tu appelles des diodes, ça doit être des scotchlock
Donc, la prise de l'entrée semble être connectée directement à l ligne sans passer par le DTI ni le reste du câblage.
tu ne vois pas l'arrivée des autres prises ?
Oui Blanc/Gris c'est bien les scotchlock.
la prise de l'entrée semble être connectée directement à l ligne sans passer par le DTI ni le reste du câblage.
Ce n'est pas normal ? Quels conséquences ?
L'arrivée des autres prises :
Dans le tableau arrivent des gaines grises contenant ce que tu vois sur le premier montage photo (à gauche). Visiblement 1 gaine par pièce contenant le combo prise T-RJ45. Mais elle ne sont reliée à rien dans le tableau, les fils sont nu et à vu...
Je rappelle que dans le tableau je ne vois nul part de prise RJ45. Seulement la T de la DRI (qui était déjà démonté comme tel).
Travail de cochon !
Merci beaucoup pour ton aide !
la prise de l'entrée semble être connectée directement à l ligne sans passer par le DTI ni le reste du câblage.
Ce n'est pas normal ? Quels conséquences ?
L'arrivée des autres prises :
Dans le tableau arrivent des gaines grises contenant ce que tu vois sur le premier montage photo (à gauche). Visiblement 1 gaine par pièce contenant le combo prise T-RJ45. Mais elle ne sont reliée à rien dans le tableau, les fils sont nu et à vu...
Je rappelle que dans le tableau je ne vois nul part de prise RJ45. Seulement la T de la DRI (qui était déjà démonté comme tel).
Travail de cochon !
Merci beaucoup pour ton aide !
Il faudrait savoir pourquoi ce DTI est déconnecté, il est peut-etre HS et a été court-circuité.
Dans ce cas là, il faut le remplacer, voir avec le proprio.
Mais tu peux aussi relier une des autres prises RJ45 non reliées à ta ligne pour ton besoin.
pour celà, faire sauter les deux scotchlock actuels et relie la paire blanc/bleu de la prise RJ45 que tu désires sur les gris/blanc de la ligne avec des scotchlock neufs.
Tu as l'explication du montage dans le lien plus haut.
Travail de cochon, je confirme.
Dans ce cas là, il faut le remplacer, voir avec le proprio.
Mais tu peux aussi relier une des autres prises RJ45 non reliées à ta ligne pour ton besoin.
pour celà, faire sauter les deux scotchlock actuels et relie la paire blanc/bleu de la prise RJ45 que tu désires sur les gris/blanc de la ligne avec des scotchlock neufs.
Tu as l'explication du montage dans le lien plus haut.
Travail de cochon, je confirme.
Vous n’avez pas trouvé la réponse que vous recherchez ?
Posez votre question
Je viens d'acheter la maison... remplacer un DTI c'est compliqué et couteux ? (appel à un électricien obligatoirement ?)
Il n'y a pas un moyen de brancher "en dérivation" une prise RJ45 et/ou T ? Si oui, à partir d'où partent-elles ?
Il n'y a pas un moyen de brancher "en dérivation" une prise RJ45 et/ou T ? Si oui, à partir d'où partent-elles ?
Si tu es propriétaire,
il ya beaucoup de choses à faire:
1/
remplacer ce DTI (par un à prise test RJ45 de préférence), c'est très facile: contacts autodénudants et aucun risque, ne coupe pas les fils qui arrivent, pllus il ya de rab, mieux c'est en cas de problème.
https://www.cherchons.com/bricolage/electricite/dti-rj45.html
2/
poser des RJ45 femelles au bout de tes câbles non raccordés, supprimer les prises en T.
3/ ensuite tu pourras dispatcher ta ligne vers la prise murale que tu veux.
Encore mieux:
poser un vrai coffret de communication avec brassage, mais c'est un peu plus compliqué pour un néophyte.
il ya beaucoup de choses à faire:
1/
remplacer ce DTI (par un à prise test RJ45 de préférence), c'est très facile: contacts autodénudants et aucun risque, ne coupe pas les fils qui arrivent, pllus il ya de rab, mieux c'est en cas de problème.
https://www.cherchons.com/bricolage/electricite/dti-rj45.html
2/
poser des RJ45 femelles au bout de tes câbles non raccordés, supprimer les prises en T.
3/ ensuite tu pourras dispatcher ta ligne vers la prise murale que tu veux.
Encore mieux:
poser un vrai coffret de communication avec brassage, mais c'est un peu plus compliqué pour un néophyte.
Finalement, comment rendre fonctionnelles les prises RJ45 dans les différentes pièces une fois les femelles posées au bout des fils dans la GTL ?
Pour l'heure, seul celle dans l'entrée "répond" (permet de brancher ma bbox), or lors de la construction de la maison il y a 10 ans elles devaient fonctionner ! Qu'à donc bien bidouiller l'ancien locataire... car lors de la visite il laissait entendre que c'était pratique et que tout fonctionnait.
Dans un premier temps, je souhaiterais simplement que les prises soient fonctionnelles c'est à dire que je puisse brancher ma box ou je veux (et notamment celle à coté de ma TV).
Dans un premier temps, je souhaiterais simplement que les prises soient fonctionnelles c'est à dire que je puisse brancher ma box ou je veux (et notamment celle à coté de ma TV).
A court terme je souhaite pouvoir raccorder ma Bbox (internet) sur la prise T ou RJ45 à coté de ma TV.
Dans une installation "normale" à partir de quel point partent tous les raccords des prises téléphoniques (distribuées dans les différentes pièces) ?
Il faudrait que j'identifie la gaine qui est reliée à la prise T-RJ45 proche de ma prise télé et que je la raccorde sur ce point, non ?
Dans une installation "normale" à partir de quel point partent tous les raccords des prises téléphoniques (distribuées dans les différentes pièces) ?
Il faudrait que j'identifie la gaine qui est reliée à la prise T-RJ45 proche de ma prise télé et que je la raccorde sur ce point, non ?
ça ne te sert à rien d'en avoir plusieurs, tu es en dégroupage total, tu ne peux en utiliser qu'une.
si tu veux switcher de l'une à l'autre, tu mets une RJ45 femelle au bout de tes câbles nus et une au bout de la paire téléphonique (câblée en 4/5) alors, avec un petit cordon RJ45, tu brasses vers la prise que tu veux et déplacer ta box au fur et à mesure de tes besoins.
si tu veux switcher de l'une à l'autre, tu mets une RJ45 femelle au bout de tes câbles nus et une au bout de la paire téléphonique (câblée en 4/5) alors, avec un petit cordon RJ45, tu brasses vers la prise que tu veux et déplacer ta box au fur et à mesure de tes besoins.
