Branchement 24 pins - Est-ce normal ?
Saisel9i
Messages postés
27
Date d'inscription
Statut
Membre
Dernière intervention
-
Saisel9i Messages postés 27 Date d'inscription Statut Membre Dernière intervention -
Saisel9i Messages postés 27 Date d'inscription Statut Membre Dernière intervention -
Salut à tous,
Après un dépoussiérage de mon PC, écran noir en l'allumant... J'ai essayé toute une série de choses que j'ai pu lire ici ou ailleurs et ai finit par le démonter entièrement pour refaire tous les branchements et voir si rien n'avait l'air anormal physiquement.
Lorsque j'ai voulu rebrancher les différents câbles de l'alim, j'ai remarqué que l'un des "ports" n'était pas doté de la petite pièce métallique comme les autres.
https://image.noelshack.com/fichiers/2017/09/1488399637-20170301-211216.jpg
Je n'ai pas trouvé d'image assez détaillée pour vérifier par moi-même... Je commence vraiment à désespérer, ça fait 3 jours que je suis dessus et impossible de trouver la panne.
Merci d'avance de votre aide.
Après un dépoussiérage de mon PC, écran noir en l'allumant... J'ai essayé toute une série de choses que j'ai pu lire ici ou ailleurs et ai finit par le démonter entièrement pour refaire tous les branchements et voir si rien n'avait l'air anormal physiquement.
Lorsque j'ai voulu rebrancher les différents câbles de l'alim, j'ai remarqué que l'un des "ports" n'était pas doté de la petite pièce métallique comme les autres.
https://image.noelshack.com/fichiers/2017/09/1488399637-20170301-211216.jpg
Je n'ai pas trouvé d'image assez détaillée pour vérifier par moi-même... Je commence vraiment à désespérer, ça fait 3 jours que je suis dessus et impossible de trouver la panne.
Merci d'avance de votre aide.
A voir également:
- Branchement 24 pins - Est-ce normal ?
- Remettre clavier normal android - Guide
- Branchement chromecast - Guide
- Comment revenir à l'écran normal ? - Guide
- Branchement xdsl ftth ✓ - Forum Freebox
- Branchement ps2 ✓ - Forum Format et connectique vidéo
4 réponses
vieu bison boiteu
Messages postés
44317
Date d'inscription
Statut
Contributeur
Dernière intervention
Ambassadeur
3 556
salut
c'est le connecteur ATX 24 pins
voir = http://www.google.fr/...
à+
pas de lien sur page web en anglais , je vole déjà assez tout seul
c'est le connecteur ATX 24 pins
voir = http://www.google.fr/...
à+
pas de lien sur page web en anglais , je vole déjà assez tout seul
Salut
C'est normal, la pin N° 20 n'est pas utilisé > généralement, il y a un fil blanc ou pas de fil du tout...
https://www.abcelectronique.com/annuaire/connecteurs/carte_mere/alim_e-atx.phtml
Pour le problème, quelle est la marque et la référence de la carte-mère STP ?
@+
C'est normal, la pin N° 20 n'est pas utilisé > généralement, il y a un fil blanc ou pas de fil du tout...
https://www.abcelectronique.com/annuaire/connecteurs/carte_mere/alim_e-atx.phtml
Pour le problème, quelle est la marque et la référence de la carte-mère STP ?
@+

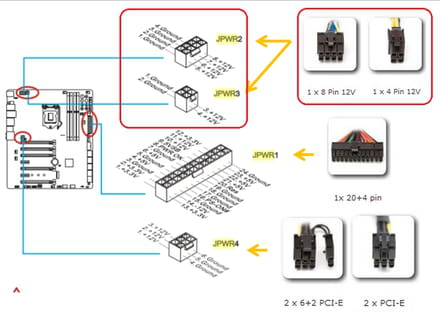

Il se peut qu'un connecteur supplémentaire provenant de l'alimentation ne soit pas branché à la carte-mère (surtout sur les cartes-mère de moins de 8 ans environ) > c'est le JPWR2 ou JPWR3 avec 4 fils ou 8 fils (noirs et jaunes pour le 12 V), ça dépend > image ici, entourés en rouge:
Pour l'alimentation du CPU > s'il n'est pas branché, le PC ne démarre pas...
@+
Pour l'alimentation du CPU > s'il n'est pas branché, le PC ne démarre pas...
@+
Merci à tous pour vos réponses. J'ai déplacé mon problème dans la section adaptée, sachant que mon problème ne vient pas de ce composant. Merci encore !
https://forums.commentcamarche.net/forum/affich-34407814-ecran-noir-apres-nettoyage-physique-encore#p34407881
https://forums.commentcamarche.net/forum/affich-34407814-ecran-noir-apres-nettoyage-physique-encore#p34407881
