Bonjour,
J'ai fait construire une maison. Mon électricien a réalisé la partie Réseau.
En tout, dans celle-ci, il y a 12 prises réseau murales (RJ45).
De toutes ces prises part un câble réseau (cat. 5 ou 6, je ne sais plus) qui arrivent tous dans ma buanderie, au niveau du compteur électrique.
A ce niveau, j'ai un tableau de communication Schneidner Electric Grade 3.
Dans ce tableau, il y a un switch sur lequel d'un côté je vais brancher ma box et de l'autre brancher mes câbles RJ45 reliés aux prises.
Le souci, c'est que j'ai donc 12 câbles qui arrivent, mais le switch n'a que 8 ports !
Du coup, l'électricien a "contourné" le problème en associant 2 par 2 certains câbles réseau. On a donc un port sur lequel sera relié à un câble, qui est ensuite dédoubler pour alimenter 2 prises.
Il a fait cela pour 8 câbles, afin de se retrouver donc avec 4 câbles. Plus 4 autres "normaux" > 8 câbles au final.
1/ est-ce que ça va marcher ?
2/ si oui, je suppose qu'il doit y avoir un inconvénient à cette configuration (perte de débit ou autre). s'il était aussi simple de dédoubler des prises, je ne vois pas pourquoi on s'embêterait à mettre des switch ou hub quand on veut connecter plusieurs équipements à une même prise.
Merci de voter aide et de vos avis.
J'ai fait construire une maison. Mon électricien a réalisé la partie Réseau.
En tout, dans celle-ci, il y a 12 prises réseau murales (RJ45).
De toutes ces prises part un câble réseau (cat. 5 ou 6, je ne sais plus) qui arrivent tous dans ma buanderie, au niveau du compteur électrique.
A ce niveau, j'ai un tableau de communication Schneidner Electric Grade 3.
Dans ce tableau, il y a un switch sur lequel d'un côté je vais brancher ma box et de l'autre brancher mes câbles RJ45 reliés aux prises.
Le souci, c'est que j'ai donc 12 câbles qui arrivent, mais le switch n'a que 8 ports !
Du coup, l'électricien a "contourné" le problème en associant 2 par 2 certains câbles réseau. On a donc un port sur lequel sera relié à un câble, qui est ensuite dédoubler pour alimenter 2 prises.
Il a fait cela pour 8 câbles, afin de se retrouver donc avec 4 câbles. Plus 4 autres "normaux" > 8 câbles au final.
1/ est-ce que ça va marcher ?
2/ si oui, je suppose qu'il doit y avoir un inconvénient à cette configuration (perte de débit ou autre). s'il était aussi simple de dédoubler des prises, je ne vois pas pourquoi on s'embêterait à mettre des switch ou hub quand on veut connecter plusieurs équipements à une même prise.
Merci de voter aide et de vos avis.
A voir également:
- Maison : 12 prises réseau et switch 8 ports...
- Google maps localisation maison - Guide
- Engrais pour fraisier fait maison - Guide
- Logiciel plan maison gratuit facile - Guide
- Mon ecole a la maison apk - Télécharger - Études & Formations
- Logiciel plan maison gratuit - Télécharger - Architecture & Déco
3 réponses
Salut,
Est ce que ça va marcher ?
Houla,
NON JAMAIS !
Il faut absolument un câble (4 paires pas plus) par prise.
Par contre,
je pense que tu confonds switch (matériel actif) et panneau de brassage, à ce que je vois, c'est le panneau de brassage qui manque.
Celui ci doit être dimensionné en nombre de prises avec le nombre de prises présentes dans la maison.
Si il en manque il est possible de rajouter une extension, je pense que ça doit se trouver facilement chez Schneider.
Après,
au niveau switch ethernet, tu ne mettras peut-etre pas toutes en réseau ethernet, tu en utiliseras peut-etre certaines pour le téléphone ou la TV ?
Si tu les utilises toutes pour le réseau ethernet, il faudra un switch 16 ports au coffret.
PS,
ça peut marcher comme ça en téléphonie, mais tu mets alors seulement la paire bleue de toutes les prises pour la téléphonie sur un répartiteur téléphone.
Mais ce n'est pas le but d'un réseau VDI de spécialiser les prises dès le départ.
Par contre,
c'est un coffret grade3 automatique (Alvidis) ou manuel ?
Ce sera plus compliqué sur un automatique, je ne pense pas qu'on puisse mettre 2 brassages automatiques dans un coffret, par contre 2 manuels, c'est possible.
et ... Voili Voilou Voila !
Est ce que ça va marcher ?
Houla,
NON JAMAIS !
Il faut absolument un câble (4 paires pas plus) par prise.
Par contre,
je pense que tu confonds switch (matériel actif) et panneau de brassage, à ce que je vois, c'est le panneau de brassage qui manque.
Celui ci doit être dimensionné en nombre de prises avec le nombre de prises présentes dans la maison.
Si il en manque il est possible de rajouter une extension, je pense que ça doit se trouver facilement chez Schneider.
Après,
au niveau switch ethernet, tu ne mettras peut-etre pas toutes en réseau ethernet, tu en utiliseras peut-etre certaines pour le téléphone ou la TV ?
Si tu les utilises toutes pour le réseau ethernet, il faudra un switch 16 ports au coffret.
PS,
ça peut marcher comme ça en téléphonie, mais tu mets alors seulement la paire bleue de toutes les prises pour la téléphonie sur un répartiteur téléphone.
Mais ce n'est pas le but d'un réseau VDI de spécialiser les prises dès le départ.
Par contre,
c'est un coffret grade3 automatique (Alvidis) ou manuel ?
Ce sera plus compliqué sur un automatique, je ne pense pas qu'on puisse mettre 2 brassages automatiques dans un coffret, par contre 2 manuels, c'est possible.
et ... Voili Voilou Voila !
Bonjour
Non ça ne marchera pas (sauf pour de la téléphonie).
Par contre pourquoi ne pas mettre un switch 16 ports ou rajouter un 2ème switch 8 ports en reliant les 2 switch entre eux (probablement moins cher qu'un 16).
Par contre, pour la différence de prix, prend du gygabite, la différence de performance est très nette.
Non ça ne marchera pas (sauf pour de la téléphonie).
Par contre pourquoi ne pas mettre un switch 16 ports ou rajouter un 2ème switch 8 ports en reliant les 2 switch entre eux (probablement moins cher qu'un 16).
Par contre, pour la différence de prix, prend du gygabite, la différence de performance est très nette.
Bonjour,
Je ne sais pas trop si ça va marcher, mais si jamais ça marchait je pense qu'il y aura des pertes de débits puisque le switch sera surchargé : 8 ports et 2 fois plus de trames qui arrivent alors qu'il est censé répondre à 8 machines.
Je pense que le mieux serait d'acheter un switch plus gros !
/!\ Je ne suis pas sur de ce que j'avance
After all this time ? Always
Je ne sais pas trop si ça va marcher, mais si jamais ça marchait je pense qu'il y aura des pertes de débits puisque le switch sera surchargé : 8 ports et 2 fois plus de trames qui arrivent alors qu'il est censé répondre à 8 machines.
Je pense que le mieux serait d'acheter un switch plus gros !
/!\ Je ne suis pas sur de ce que j'avance
After all this time ? Always

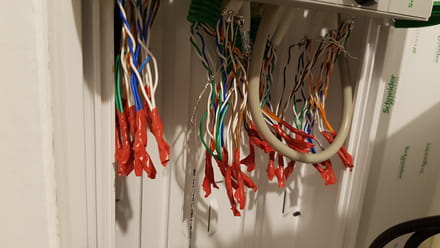

Cela ressemble à cela : https://www.abcelectronique.com/comparateur/photos/electricite/schneider-cpack-performance-alvidis-lexcom-home-essential-el.jpg
il faudrait carrément installer deux coffrets comme ça.
Solutions si tu tiens à te servir des prises supplémentaires:
soit second coffert identique à côté du premier (pour les longueurs de câbles)
soit un petit brassage classique et tu relies en ethernet directement à ta box ou un petit switch externe.
PS, le switch intégré est certainement limité à 10/100 il n'est sans doute pas gigabit, ce qui est un handicap aujourd'hui.
IL faut éviter ces coffrets automatiques bien plus chers, bien moins souples, moins fiables et aussi compliqués à utiliser en fait.
