Branchement du son sur carte mere

Résolu
mpuissance4 Messages postés 14750 Date d'inscription   Statut Contributeur Dernière intervention   -
mpuissance4 Messages postés 14750 Date d'inscription   Statut Contributeur Dernière intervention   -
Bonjour,

Voila jai chercher un peu partout et je ne trouve pas avec les fils que jai

Carte mere GIGABYTE/GA-G31M-ES2L

donc jai , svp merci de votre aide

Fil blanc L OUT
L RET

Fil bleu R OUT
R RET

Fil orange Mic in

Fil rose Mic power

Fil Noir ground

si vous pouvez me donner l'ordre merci

Cordialement

--
Le temps ferme toutes les blessures, même s'il ne nous épargne pas quelques cicatrices .*^_^*.

15 réponses

  1.
    STARGATE43 Messages postés 13754 Date d'inscription   Statut Contributeur Dernière intervention   2 648

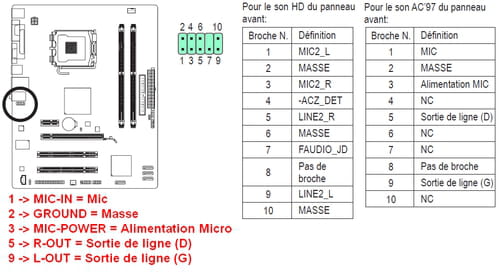

    Il y a au moins 5 fiches qui peuvent se brancher :

    MIC-POWER sur la broche N° 3 (Alimentation micro)

    MIC-IN sur la broche N° 1

    GROUND sur la broche N° 2 (Masse)

    R-OUT sur la broche N° 5 (Sortie de ligne droite)

    L-OUT sur la broche N° 9 (Sortie de ligne gauche)



    Quand aux fiches R-RET et L-RET, là je ne vois pas du tout où elles pourraient se brancher, il faudrait savoir à quoi sont reliés ces deux fils sur la face avant de la tour.
    3
  2. Char Snipeur Messages postés 10112 Date d'inscription   Statut Contributeur Dernière intervention   1 331

    As tu cherché sur la notice de la carte mère ?
    0
  3. mpuissance4 Messages postés 14750 Date d'inscription   Statut Contributeur Dernière intervention   2 171

    Bonjour

    Merci Oui bien sur , et les fils sont pas les mêmes
    https://www.gigabyte.com/Error-Page
    https://mesnotices.20minutes.fr/manuel-notice-mode-emploi/GIGABYTE/GA-G31M-ES2L-_F

    0
    1. Char Snipeur Messages postés 10112 Date d'inscription   Statut Contributeur Dernière intervention   1 331

      Ils sont inutilisable tes liens.
      Il n'y a pas d'inscriptions directement sur la carte mère ?

      Comment ça les fils ne sont pas les même ?
      0
    2. mpuissance4 Messages postés 14750 Date d'inscription   Statut Contributeur Dernière intervention   2 171

      Bon jai tout brancher et la il me reste que c 'est fiches
      donc si tu as un ordre pour les brancher merci

      je cherche l'ordre et sur les tuto ou video c'est pas les même couleurs
      0
    3. Char Snipeur Messages postés 10112 Date d'inscription   Statut Contributeur Dernière intervention   1 331

      La couleur, on s'en fiche, c'est la fonction qui compte.
      Normalement, sur la notice, il y a tout les connecteurs avec leur fonction.
      0
    4. mpuissance4 Messages postés 14750 Date d'inscription   Statut Contributeur Dernière intervention   2 171

      ya pas sur la notice ^^
      0
  4. Char Snipeur Messages postés 10112 Date d'inscription   Statut Contributeur Dernière intervention   1 331

    http://download.gigabyte.eu/FileList/Manual/mb_installation_guide-eu.pdf
    J'avoue, c'est de la merdasse ce manuel !
    Y a t il seulement des connecteurs pour le panneau avant sur cette carte mère ?
    La vrai soumission c'est quand les esclaves s'inquiètent du cours du coton.
    Char Snipeur
    0
    1. mpuissance4 Messages postés 14750 Date d'inscription   Statut Contributeur Dernière intervention   2 171

      oui voila mon problème ^^
      0

  5. Vous n’avez pas trouvé la réponse que vous recherchez ?

    Posez votre question
  6. Char Snipeur Messages postés 10112 Date d'inscription   Statut Contributeur Dernière intervention   1 331

    Les connecteurs ont l'air standard.
    Test : http://www.google.fr/...
    0
    1. mpuissance4 Messages postés 14750 Date d'inscription   Statut Contributeur Dernière intervention   2 171

      je vais le faire merci
      0
    2. mpuissance4 Messages postés 14750 Date d'inscription   Statut Contributeur Dernière intervention   2 171

      Ma Carte mère GIGABYTE merci pas le bon model
      0
  7. mpuissance4 Messages postés 14750 Date d'inscription   Statut Contributeur Dernière intervention   2 171

    bon ça vas pas
    0
  8. Roméoo13 Messages postés 80 Statut Membre 3

    c'est ce qu'il te faut?
    0
  9. mpuissance4 Messages postés 14750 Date d'inscription   Statut Contributeur Dernière intervention   2 171

    Merci

    Voila mon ordi

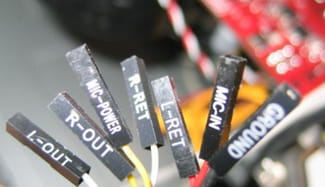

    Voila mes fiches


    Fil orange Mic in 1 trou
    Fil rose Mic power 1 trou
    Fil Noir ground 1 trou

    Fil bleu R OUT 1 plaque avec 2
    <<<<<<R RET

    Fil blanc L OUT 1 plaque avec 2
    <<<<<< L RET

    voila merci de votre aide

    0
  10. Roméoo13 Messages postés 80 Statut Membre 3

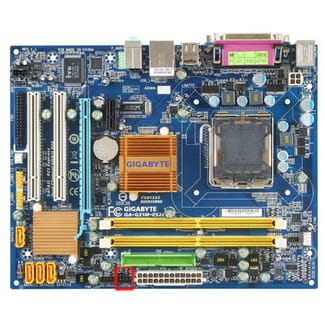

    ca c'est le beepeur, c'est le truc qui fait beep quand t'allume le pc.

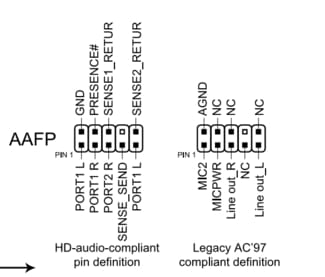

    le bon connecteur ressemble a ca:


    la différence c'est l'emplacement de la broche qui manque
    0
  11. mpuissance4 Messages postés 14750 Date d'inscription   Statut Contributeur Dernière intervention   2 171

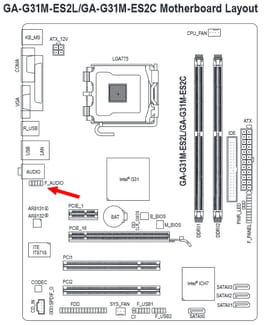

    Oui voici la carte


    0
  12. Roméoo13 Messages postés 80 Statut Membre 3

    ...
    0
  14. STARGATE43 Messages postés 13754 Date d'inscription   Statut Contributeur Dernière intervention   2 648

    Salut mpuissance4,

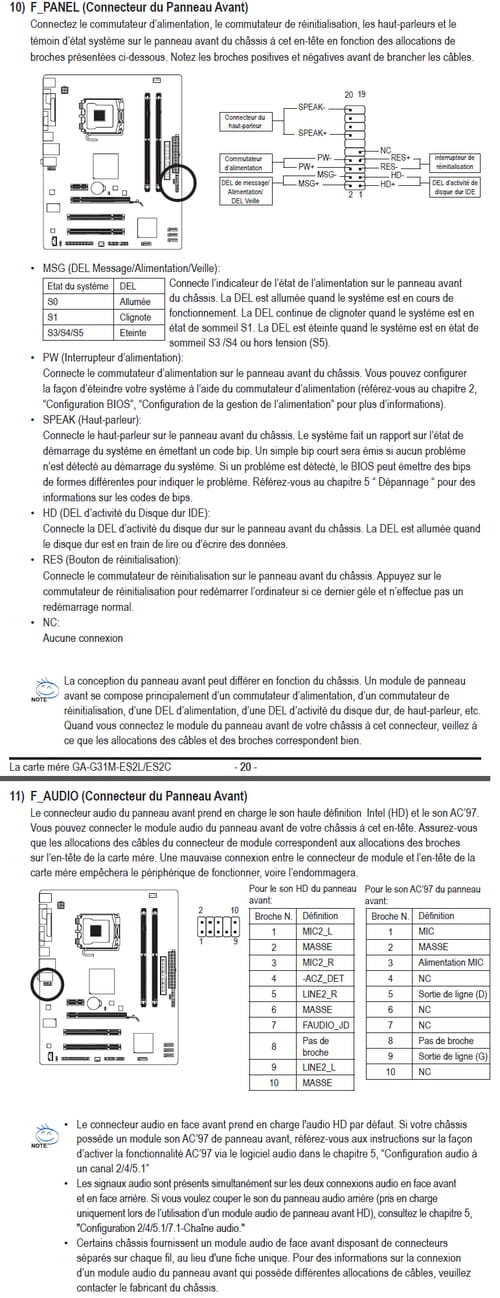

    J'ai trouvé une notice qui est un peu plus explicite et en français, et je crois, sans rien prétendre, que tu te trompes de connecteur pour les fiches que tu nous montres, voici un extrait de la notice PDF en français :


    Si tu veux, tu sais télécharger cette notice >>>ICI<<<

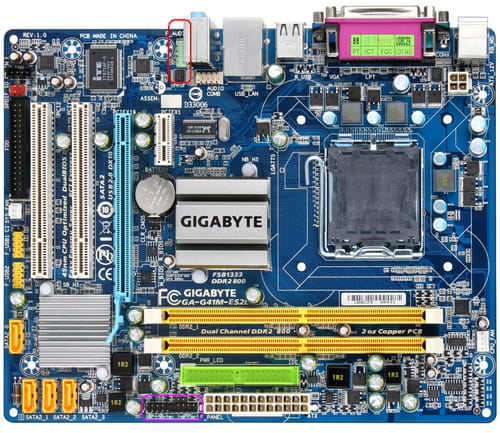

    Et le connecteur qui devrait t'intéresser pour ces fiches se situe sous les prises audio de la carte mère, donc, là où la base des pines est vert clair :


    Entouré de rouge (en haut), les pines sur base vert clair pour l'audio et micro.

    Entouré de fuchsia (en bas), les pines sur base noire pour l'allumage, le reset, la LED du DD et la LED d'allumage.

    Donc, à en croire la description de ton soucis, dès le départ, tu te trompes déjà de connecteur.

    PS : Si je suis à côté de la plaque, ne tiens aucun compte de ce que je viens d'écrire.

    Cdlt ;-)
    0
  15. mpuissance4 Messages postés 14750 Date d'inscription   Statut Contributeur Dernière intervention   2 171

    merci beaucoup je fait ça demain
    0
    1. STARGATE43 Messages postés 13754 Date d'inscription   Statut Contributeur Dernière intervention   2 648

      Pas de soucis, avec grand plaisir ;-)

      Je reviendrai voir demain comment tu t'en est sortie ;-)

      Cdlt et @ demain, bonne nuit ;-)
      0
    2. mpuissance4 Messages postés 14750 Date d'inscription   Statut Contributeur Dernière intervention   2 171

      bonne nuit kiss surtout que c'est la 1er fois que je fait un montage ^^
      0
  16. mpuissance4 Messages postés 14750 Date d'inscription   Statut Contributeur Dernière intervention   2 171

    Bonjour

    Alors voila

    Avec ceci ça marche

    MIC-POWER sur la broche N° 3 (Alimentation micro)

    MIC-IN sur la broche N° 1

    GROUND sur la broche N° 2 (Masse)

    Avec le reste le pc démarre pas

    Merci beaucoup bonne soirée

    a bientôt
    0
