Bonjour,

En classe de création innovation technologique , j'ai un projet :

Je désire créer un caisson tres petit et mobile ou j'integrerais des enceintes 1W qui seraient alimentées par une prise jack, pour ne pas a avoir a les brancher sur le secteur.

j'ai vu des enceintes alimentées par USB, est il possible de les modifier pour qu'elle s'alimentent par la batterie du telephone portable depuis la prise jack ?

Exemple d'enceinte par USB :

https://www.topachat.com/pages/detail2_cat_est_peripheriques_puis_rubrique_est_w_encpc_puis_ref_est_in10055417.html

( Je veux extraire l'enceinte de son boitier et la remettre dans celui que je compte créer.


Pourriez vous m'éclairer et me dire si c'est possible :)

Merci

2 réponses

Messages postés
3760
Date d'inscription
mardi 12 avril 2005
Statut
Membre
Dernière intervention
30 mai 2020
1 672
Salut mmmax, tu ne pourras pas alimenter ces enceintes avec la prise jack : la prise jack véhicule le signal audio et pas l'alimentation.

L'alimentation se fait par une prise usb : si les téléphones sont équipés de connexion usb (selon que la prise usb sert a transmettre données seules ou données+alimentation 5V) avec un adaptateur, tu pourrais le faire, mais avec une nette réduction de l'autonomie. De plus il n'est pas évident que la batterie du téléphone délivre du 5V...

Le mieux serait d'alimenter tes enceintes avec 4 accus de 1.2V : https://www.amazon.fr/dp/B001HS7Z1Q/ref=asc_df_B001HS7Z1Q7257807?smid=A2IFHKKNMBIG6E&tag=leguidemp_pc_delta_mp-21&linkCode=asn&creative=22794&creativeASIN=B001HS7Z1Q

>>>
1
Merci

Quelques mots de remerciements seront grandement appréciés. Ajouter un commentaire

CCM 63550 internautes nous ont dit merci ce mois-ci

Messages postés
4807
Date d'inscription
lundi 25 avril 2011
Statut
Membre
Dernière intervention
3 janvier 2017
880
C'est pas totalement vrai ce que tu lui raconte, une prise casque est une sortie, sur un MP3/MP4 ou téléphone l'impédance minimum accepter est de 16ohms soit une stéréo de 8ohms + 8ohms, avoir 1Watts je ne pense pas, mais sur pc par exemple on peu tirer 2.5Watts à partir d'une sortie casque en 16ohms, ce qui correspond à 1W rms au total ou bien 2x500mW rms !

Ce que je te conseillerais de faire c'est d'imiter les grandes marques d'enceintes usb haut de gamme tel que http://www.olasonic.us/usbspeaker/tws7w.html

Le principe est simple usb = pré-amplification stéréo phono prérégler* = haut-parleurs.
*) c'est un préréglage avant saturation.
En bref sa te donne une immersion à 1m sans avoir de batterie intégrer.
Ils utilisent un pré-amplificateur phono numérique qui est alimenter donc en 5Volts !

C'est exactement le même principe qu'une pré-amplification phono stéréo de salon sauf qu'en sortie d'amplification il faut un redressement de la tension pour être accorder donc un adaptateur secteur, là il te suffira simplement d'une accu 9v de tension (obligatoire), le pré-amp analogique pour la sortie casque et une paire de haut parleur...

Comme la sensibilité d'une sortie casque est d'environ 200millivolts il faut un redresseur de tension pour faire simple l'on va prendre une pile alcaline de 9V pour faire "pont" entre la sortie casque et le préamplificateur phono

Exemple:
http://piles44.com/fiche.php?idprod=559&recherche=&de=0&type=17&charge=&energie=&erage=&volt=&constructeur=&order= (li-ion de 500mah rechargeable)
+
http://www.conrad.fr/module_preamplificateur_universel_en_boitier_p_48674_49302_571429_642101_FAS
+
https://www.pearl.fr/article/S600/paire-de-mini-enceintes-3-voies-ls-5l3-noir

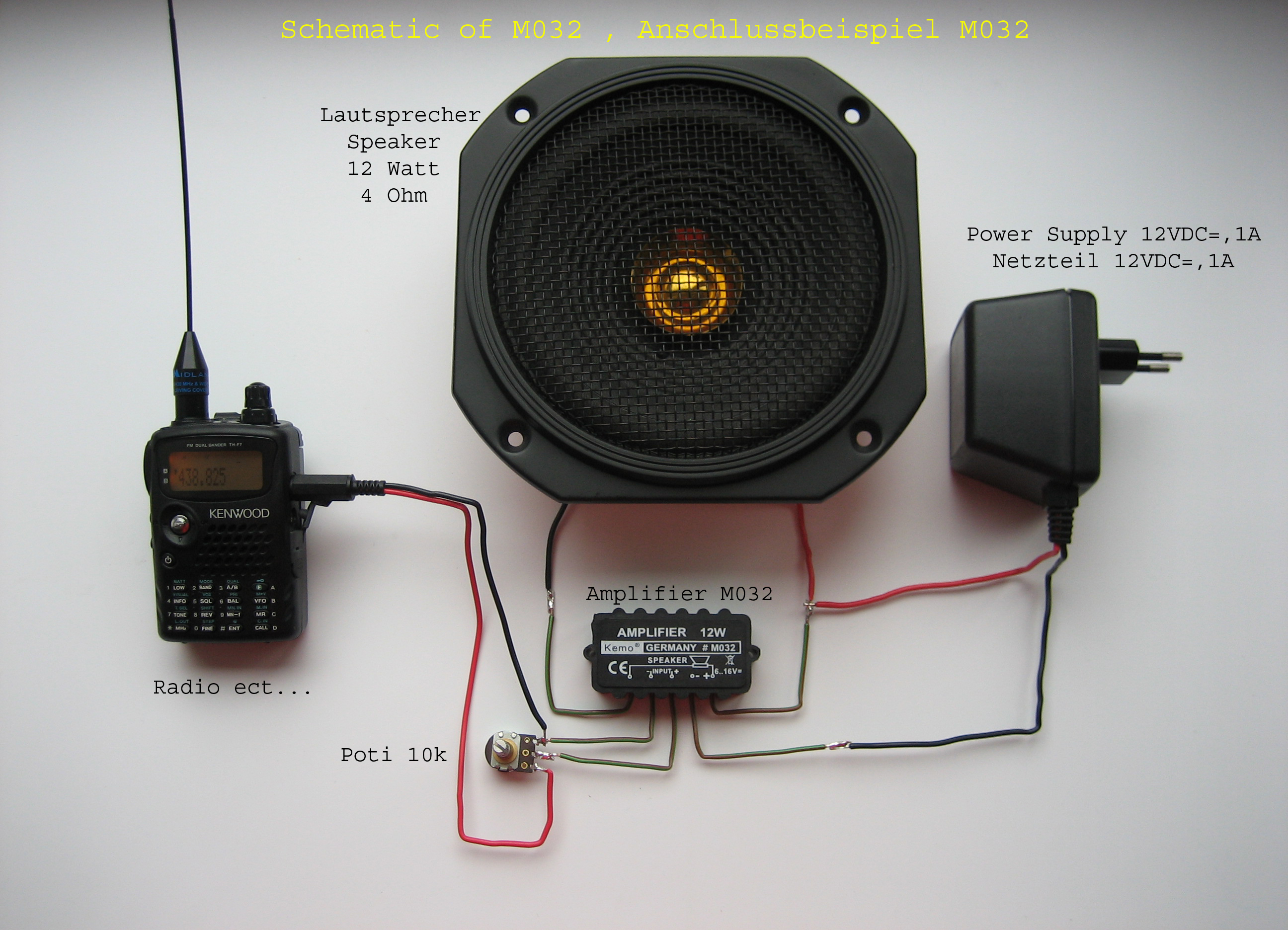

Pour le montage réfère toi a ce schéma:
http://www.kemo-electronic.de/images/ipics/M032/M32_app1.jpg

Accumulateur = module
Appareil numérique = potentiomètre* ou pas = module
Module = paire d'enceintes.

*) Le potentiomètre va permettre de limiter le module pour ne pas que les enceintes sature, suivant la qualité du potard choisi le son sera plus ou moins bon exemple pour un son cristallin:
https://www.audiophonics.fr/fr/composants-electronique-potentiometre-commute/potentiometre-volume-22-positions-resistances-cms-100k-ohm-p-2216.html

Sauf que le préampli phono est un stéréo donc pour une paire de haut-parleur, c'est livrer avec une notice de montage.
Messages postés
359
Date d'inscription
dimanche 13 avril 2008
Statut
Membre
Dernière intervention
31 juillet 2019
70
merci de répondre si vite.

Pourrais tu m'expliquer comment brancher le tout pour que les enceintes s'alimentent sur les batteries que tu m'a link ?
Messages postés
3760
Date d'inscription
mardi 12 avril 2005
Statut
Membre
Dernière intervention
30 mai 2020
1 672
C'est simple, si tu démontes tes enceintes, tu trouveras a l'intérieur un circuit imprimé avec l'ampli.
Tu branches tes accus en serie, le + sur la broche 1(fil rouge) du port usb et le - sur la broche 4 (fil noir). http://www.rennes.supelec.fr/ren/fi/elec/docs/connect/usb-a.gif

Je ne vois pas sur le lien si les enceintes ont un cordon se terminant par un prise A mâle ou si elles comportent une prise A femelle. Dans le premier cas, tu dessoude les fils rouge et noir pour souder ton alimentation a la place. Dans le dernier cas, pour gagner de la place tu peux dessouder la platine de la prise pour souder les fils d'alimentation directement sur le circuit imprimé.

Enfin, pour que les hauts parleurs envoient un bon son, surtout les basses, il leur faut un minimum de volume de charge, ne miniaturise pas trop ton caisson...
Messages postés
359
Date d'inscription
dimanche 13 avril 2008
Statut
Membre
Dernière intervention
31 juillet 2019
70
je vais tester sa dans quelques temps, je te redirais :)

Merci beaucoup pour ton aide
Messages postés
4807
Date d'inscription
lundi 25 avril 2011
Statut
Membre
Dernière intervention
3 janvier 2017
880
salut,

le soucis est qu'une accu Nimh doit être rechargée avec un adaptateur compatible "pas avec n'importe quel adaptateur" le risque est qu'une vapeur s'échappe et qui est (toxique), puis pour recharger une Nimh il faut minimum 15h, le risque de vouloir recharger plus vite avec plus de puissance c'est qu'elle chauffe et qu'une vapeur (toxique) s'en échappe, si tu inspire cette vapeur incolore tu aura des nausées; vomissements; des maux de tête et peut être des vertiges
