LG flatron W2361V - Réparations ?

Fermé

AngryBits Messages postés 7 Date d'inscription lundi 15 août 2016 Statut Membre Dernière intervention 20 août 2016 - Modifié par AngryBits le 15/08/2016 à 15:45
Dosman Messages postés 1444 Date d'inscription mardi 1 mai 2012 Statut Contributeur Dernière intervention 26 septembre 2017 - 19 août 2016 à 13:21

Bonjour,

Alors voilà mon problème, depuis un moment j'ai un écran qui "rouille" dans un coin à la maison. Je me suis donc dis que j'avais pour devoir de réparer cette pauvre petite chose.

J'ai fais pas mal de recherche et d'après ce que j'ai compris le problème le plus récurent est celui des condensateurs... Même si celui-ci ne correspond pas vraiment à ma panne j'ai quand même voulus vérifier. (Mon écran ne s'allume pas du tout ni LED ni rien, on dirait qu'il n'est pas sous tension.)

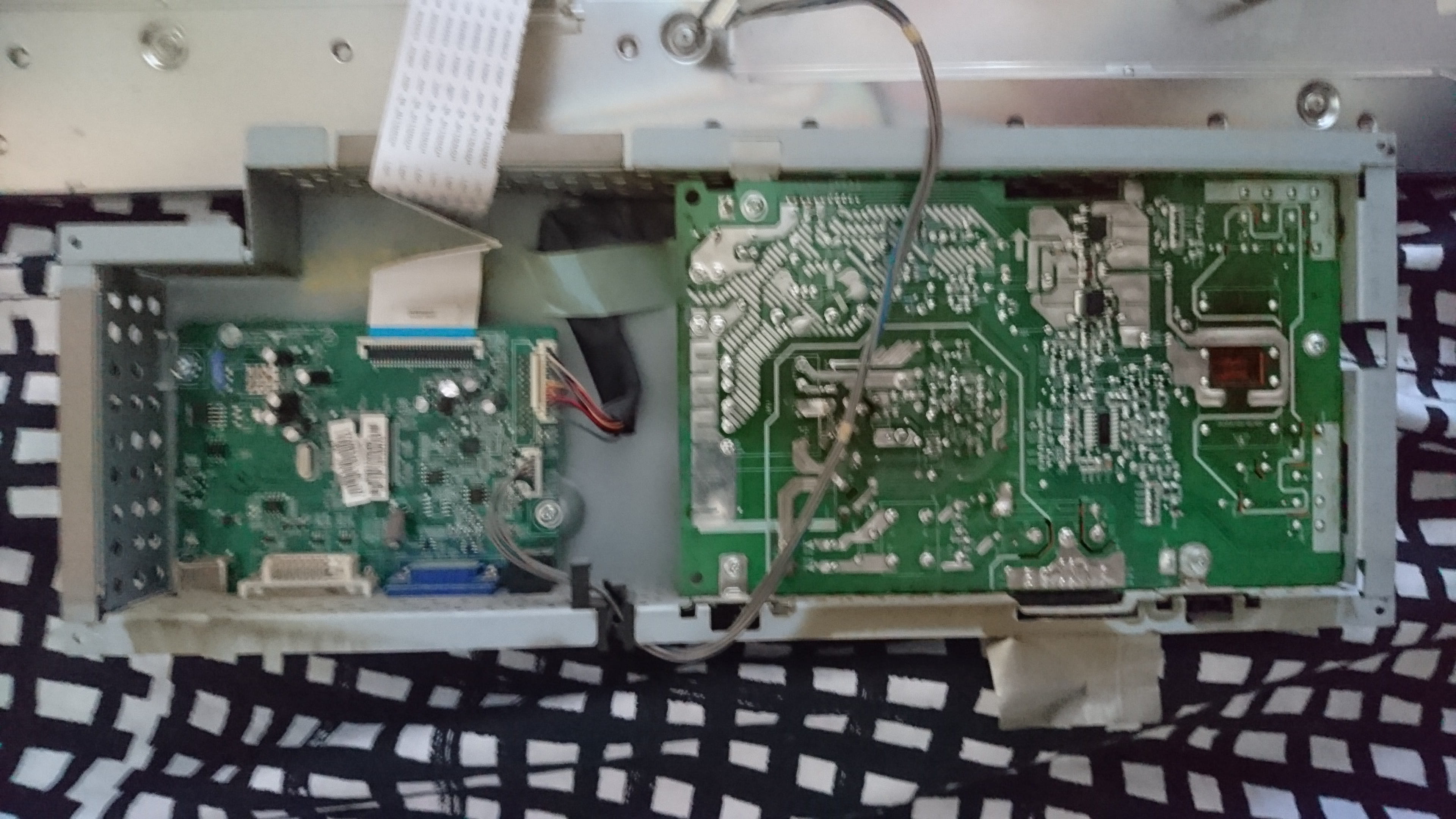

Je l'ai donc ouvert sans grande satisfaction...

1. Mission impossible pour enlever les clips autour de l'écran sans laisser des marques. (Vive les vils.)
2. Mes condensateurs on l'air bon.

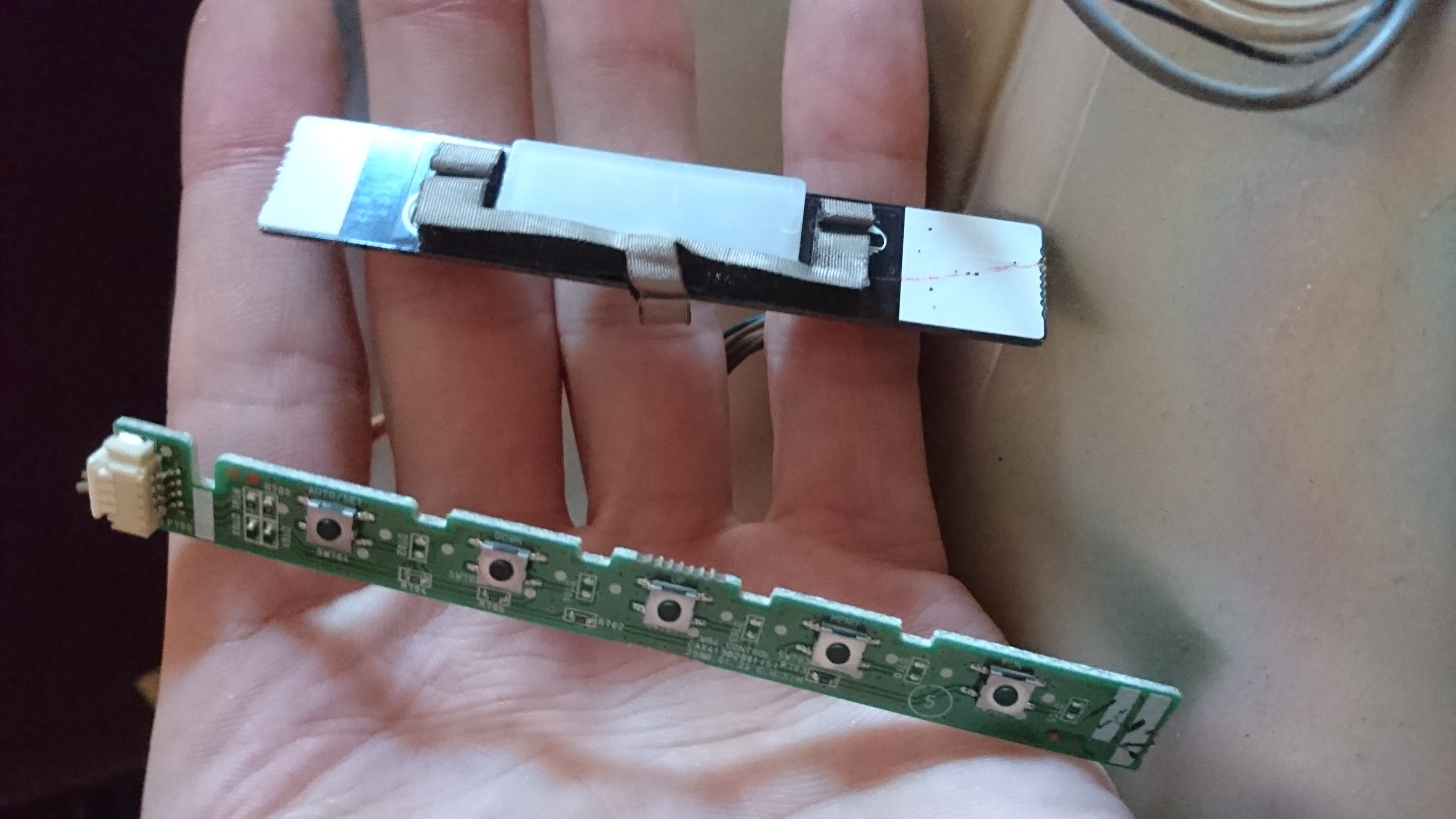

J'ai donc continué à chercher un peu sans vraiment avoir trouvé de réponse. Même si j'ai un doute sur le système qui permet d'allumer l'écran, c'était un genre de touché tactile sur plastique.

Donc voilà si quelqu'un aurait un idée je suis preneur.
Madames, Messieurs professionnels et/ou passionnés d'éléctronique je suis tout ouïe.
Merci de m'avoir lus.
AngryBits. A bientôt.

A voir également:

LG flatron W2361V - Réparations ?
Common interface lg ✓ - Forum TV & Vidéo
Tv lg tnt intégré problème - Guide
Cette fonction n'est pas disponible actuellement tv lg - Forum Téléviseurs
Lg non programmé - Forum TV & Vidéo
Débloquer tv lg hôpital - Forum TV & Vidéo

2 réponses

Réponse 1 / 2

Dosman Messages postés 1444 Date d'inscription mardi 1 mai 2012 Statut Contributeur Dernière intervention 26 septembre 2017 213
18 août 2016 à 14:53

Bonjour,
Un écran qui ne s'allume plus du tout ? C'est presque bon signe...

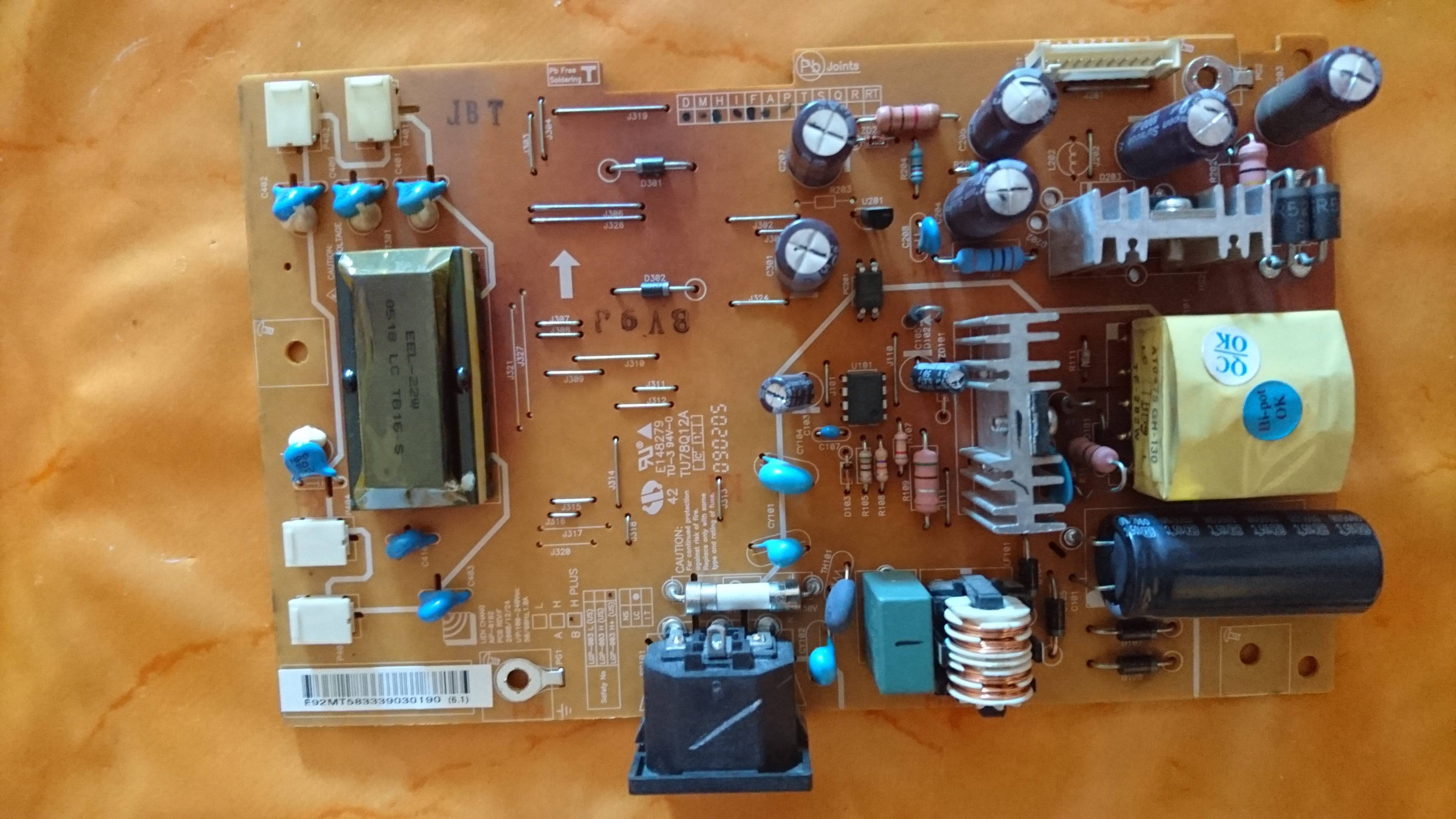

Sur la dernière photo, il me semble que les 4 condensateurs en haut à droite ont l'air gonflés, vous confirmez ?

AngryBits Messages postés 7 Date d'inscription lundi 15 août 2016 Statut Membre Dernière intervention 20 août 2016
18 août 2016 à 15:27

Hey coucou,

Ahhh, d'après ce que j'avais compris l'écran s'allumait mais n'affichait rien lorsque c'était les condensateurs !!
Et oui effectivement ils sont légèrement bombés, j'ai préféré reprendre des photos pour avoir votre avis.
http://img4.hostingpics.net/pics/581387DSC0094.jpg
http://img4.hostingpics.net/pics/838458DSC0097.jpg

Dosman Messages postés 1444 Date d'inscription mardi 1 mai 2012 Statut Contributeur Dernière intervention 26 septembre 2017 213 > AngryBits Messages postés 7 Date d'inscription lundi 15 août 2016 Statut Membre Dernière intervention 20 août 2016
18 août 2016 à 15:34

Les condensateurs peuvent produire des pannes avec des symptômes radicalement différents, c'est vrai que le plus souvent il démarre mais n'affiche rien, mais ce n'est pas toujours le cas. D'après ces photos, les 4 condensateurs sont à changer. Je suppose que le fusible à côté de la prise a fondu (d'où le fait qu'il n'affiche rien). Il faudrait aussi vérifier le gros condensateur en bas à droite, ainsi que R111, D101 et le troisième composant qui est à côté (le PCB semble avoir chauffé à cet endroit-là).

AngryBits Messages postés 7 Date d'inscription lundi 15 août 2016 Statut Membre Dernière intervention 20 août 2016
18 août 2016 à 16:37

Re,

Alors au niveau de gros condensateur, visuellement il est clean.
Pour le reste, vous me conseillez de changer les pièces ou de tester celle-ci avant ?
Parce que je n'ai pas la moindre idée du procédé à suivre pour vérifier ce genre de composants.

A bientôt.

Pour les condensateurs, pas besoin de les tester, s'ils sont gonflés ils sont morts. Le fusible a de grandes chances d'avoir grillé, mais vous pouvez le tester avec un multimètre. Qu'avez-vous comme matériel ? (fer à souder, pompe à dessouder, instruments de mesure, ...)

Réponse 2 / 2

AngryBits Messages postés 7 Date d'inscription lundi 15 août 2016 Statut Membre Dernière intervention 20 août 2016
19 août 2016 à 12:32

Re,

Alors je n'ai aucun instrument de mesure, je vais allé acheter un multimètre.
Par rapport au matériel pour souder, dessouder, ça c'est ok.
Je devrais donc tester R111, D101, le fusible et le PCB ?
Et vous parlez bien de cette pièce sur le dissipateur quand vous parlez du PCB ?
http://img4.hostingpics.net/pics/626636modif1.jpg

Dosman Messages postés 1444 Date d'inscription mardi 1 mai 2012 Statut Contributeur Dernière intervention 26 septembre 2017 213
19 août 2016 à 13:21

Alors, il faudrait tester le fusible, R111, D101 et le composant situé entre les deux (sûrement une diode). Pas besoin de tester le PCB.
