Problème connectique Ancien Ampli
Fermé
missmarsh
-
24 juil. 2011 à 22:07
sawsix Messages postés 4823 Date d'inscription lundi 25 avril 2011 Statut Membre Dernière intervention 3 janvier 2017 - 25 juil. 2011 à 21:06
sawsix Messages postés 4823 Date d'inscription lundi 25 avril 2011 Statut Membre Dernière intervention 3 janvier 2017 - 25 juil. 2011 à 21:06
A voir également:
- Connectique hifi ancienne
- Splitcam ancienne version - Télécharger - Messagerie
- Prix réparation chaine hifi - Forum Enceintes / HiFi
- Messagerie dartybox (ancienne version) - Forum Mail
- Brancher chaine hifi sur tv sans prise jack - Forum Enceintes / HiFi
- Tiroir cd chaine hifi ne s'ouvre plus - Forum Enceintes / HiFi
4 réponses
SurfAdCom
Messages postés
4016
Date d'inscription
mardi 12 avril 2005
Statut
Membre
Dernière intervention
22 mai 2024
1 766
25 juil. 2011 à 10:22
25 juil. 2011 à 10:22
Salut missmarch, il s'agit de fiches haut parleur din : http://www.audiophonics.fr/images/4753_THOMSON-KBA900_FICHES-HP-DIN_THUMB.gif
Il existe des adaptateurs, mais tu ne précises pas vers quoi ?
Ici din vers RCA : https://www.amazon.fr/dp/B000L0XO02/ref=asc_df_B000L0XO023715068?smid=ATRDKIXG8BGKU&tag=leguidemp_electronics_delta_mp-21&linkCode=asn&creative=22794&creativeASIN=B000L0XO02
Avant d'acheter les adaptateurs, assure toi que l'impédance des enceintes que tu veux brancher correspond a l'impédance de l'ampli.
>>>
Il existe des adaptateurs, mais tu ne précises pas vers quoi ?
Ici din vers RCA : https://www.amazon.fr/dp/B000L0XO02/ref=asc_df_B000L0XO023715068?smid=ATRDKIXG8BGKU&tag=leguidemp_electronics_delta_mp-21&linkCode=asn&creative=22794&creativeASIN=B000L0XO02
Avant d'acheter les adaptateurs, assure toi que l'impédance des enceintes que tu veux brancher correspond a l'impédance de l'ampli.
>>>
fmq
Messages postés
4990
Date d'inscription
jeudi 22 avril 2010
Statut
Contributeur
Dernière intervention
27 novembre 2024
697
25 juil. 2011 à 09:58
25 juil. 2011 à 09:58
bonjour
si cela correspond a cette photo
http://www.cable-discount.com/content/product_1763924s.jpg
c'est une prise din 2 broches "DIN 41529"
pour l'adaptateur il faut que je cherche
cdt
si cela correspond a cette photo
http://www.cable-discount.com/content/product_1763924s.jpg
c'est une prise din 2 broches "DIN 41529"
pour l'adaptateur il faut que je cherche
cdt
fmq
Messages postés
4990
Date d'inscription
jeudi 22 avril 2010
Statut
Contributeur
Dernière intervention
27 novembre 2024
697
25 juil. 2011 à 12:22
25 juil. 2011 à 12:22

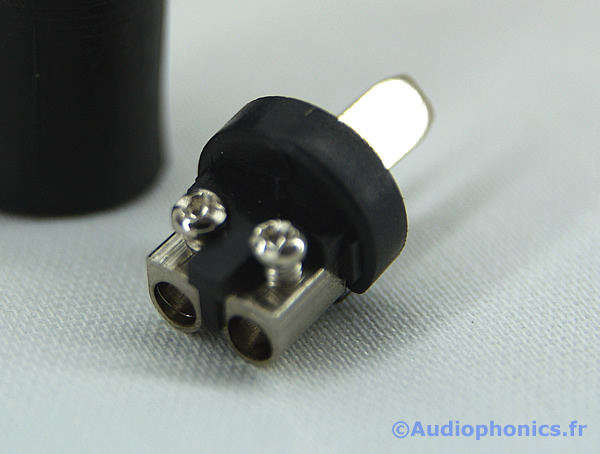

la fiche préconisée par surfadcom
semble convenir
http://www.audiophonics.fr/images2/4753_THOMSON-KBA900_FICHES-HP-DIN_3.jpg
cdt
semble convenir
http://www.audiophonics.fr/images2/4753_THOMSON-KBA900_FICHES-HP-DIN_3.jpg
cdt
Bonjour, merci SurfAdCom et fmq pour vos réponses! Il s'agit bien de prises DIN HP 2 broches.
Pour l'adaptateur, je souhaiterais pouvoir y brancher mes enceintes qui elles se branchent avec un "bornier à pinces"... Si vous avez une solution, merci de partager!! :)
Pour l'adaptateur, je souhaiterais pouvoir y brancher mes enceintes qui elles se branchent avec un "bornier à pinces"... Si vous avez une solution, merci de partager!! :)
SurfAdCom
Messages postés
4016
Date d'inscription
mardi 12 avril 2005
Statut
Membre
Dernière intervention
22 mai 2024
1 766
Modifié par SurfAdCom le 25/07/2011 à 12:48
Modifié par SurfAdCom le 25/07/2011 à 12:48
Tu en trouveras ici : http://www.conrad.fr/connecteur_de_haut_parleur_p_48674_49520_823915_205174
Pas besoin d'adaptateur, elles sont pourvues de 2 borniers a vis a l'intérieur qui te permettront de les raccorder a un simple câble audio que tu connecteras sur les borniers a pince de tes enceintes.(ou directement sur le fil qui sort des enceintes).
Branche le + sur la broche centrale et le - sur la broche plate.
As tu vérifié l'impédance de tes enceintes et de ton ampli ?
Pas besoin d'adaptateur, elles sont pourvues de 2 borniers a vis a l'intérieur qui te permettront de les raccorder a un simple câble audio que tu connecteras sur les borniers a pince de tes enceintes.(ou directement sur le fil qui sort des enceintes).
Branche le + sur la broche centrale et le - sur la broche plate.
As tu vérifié l'impédance de tes enceintes et de ton ampli ?
SurfAdCom
Messages postés
4016
Date d'inscription
mardi 12 avril 2005
Statut
Membre
Dernière intervention
22 mai 2024
1 766
Modifié par SurfAdCom le 25/07/2011 à 13:32
Modifié par SurfAdCom le 25/07/2011 à 13:32
En gros, l'impédance est la résistance au passage du courant électrique. Elle est indiquée en ohms sur les appareils : 4? ; 8? ; 4-16? ,... (Le site ne prend pas en compte le symbole oméga qui représente ohm, regarde ici : https://fr.wikipedia.org/wiki/Ohm_%28unit%C3%A9%29
Si l'impédance n'est pas adaptée, tu risques de griller l'ampli.
Si l'impédance n'est pas adaptée, tu risques de griller l'ampli.
Alors l'impédance de mes enceintes est de 4ohms (les ohms que des bons souvenirs de physique^^) mais l'impédance de l'ampli je suis pas sure de l'avoir trouvé :s il y a écrit 8ohms entre les deux prises des HP donc je pense que c'est ça... Ca signifie donc qu'ils sont incompatibles? Une solution?
Voici une photo de l'arrière de l'enceinte : http://imageshack.us/photo/my-images/221/img0201czwh.jpg/
et une de l'arrière de l'ampli si ça peut aider : http://imageshack.us/photo/my-images/4/img0200ou.jpg/
Merci pour toutes ses infos en tout cas!! :)
Voici une photo de l'arrière de l'enceinte : http://imageshack.us/photo/my-images/221/img0201czwh.jpg/
et une de l'arrière de l'ampli si ça peut aider : http://imageshack.us/photo/my-images/4/img0200ou.jpg/
Merci pour toutes ses infos en tout cas!! :)
SurfAdCom
Messages postés
4016
Date d'inscription
mardi 12 avril 2005
Statut
Membre
Dernière intervention
22 mai 2024
1 766
Modifié par SurfAdCom le 25/07/2011 à 17:22
Modifié par SurfAdCom le 25/07/2011 à 17:22
Un ampli de 8 ohms ne peut pas faire fonctionner des enceintes de 4 ohms sans risque de surchauffe. Il lui faudra fournir 2X plus de puissance que sous 8homs.
Je viens de voir que ton ampli faisait 30w et tes enceintes 10w, (dans ces conditions, il ne faudra que 20w pour atteindre les limites des enceintes) tu peux le brancher et le faire fonctionner sans risque tant que tu ne dépasses un niveau de volume de 2 ou 3/10.
Pour un fonctionnement optimal, il vaut mieux quand même que tu trouves des enceintes de 30W 8ohms
Je viens de voir que ton ampli faisait 30w et tes enceintes 10w, (dans ces conditions, il ne faudra que 20w pour atteindre les limites des enceintes) tu peux le brancher et le faire fonctionner sans risque tant que tu ne dépasses un niveau de volume de 2 ou 3/10.
Pour un fonctionnement optimal, il vaut mieux quand même que tu trouves des enceintes de 30W 8ohms
sawsix
Messages postés
4823
Date d'inscription
lundi 25 avril 2011
Statut
Membre
Dernière intervention
3 janvier 2017
1 033
Modifié par sawsix le 25/07/2011 à 12:22
Modifié par sawsix le 25/07/2011 à 12:22
Salut,
Bizarre que ton modèle soit différent des autres même "Pathe Marconi PA 2004V" à mon avis l'ancien proprio à du le bricoler.
Bizarre que ton modèle soit différent des autres même "Pathe Marconi PA 2004V" à mon avis l'ancien proprio à du le bricoler.
sawsix
Messages postés
4823
Date d'inscription
lundi 25 avril 2011
Statut
Membre
Dernière intervention
3 janvier 2017
1 033
25 juil. 2011 à 21:06
25 juil. 2011 à 21:06
Ceux que j'ai pu voir sur internet dispose de borniers en plastique mais à vis..
